Nissan Qashqai (J11) (2013-2020) – pojistková skříňka
Nissan Qashqai (J11) – schéma pojistkové skříně
Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Pojistka zapalovače cigaret (napájecí zásuvka) v Nissan Qashqai (J11) je pojistka 15 (přední) a 31 (zadní) 15A v pojistkové skříni v kabině.
V kabině
| Číslo | Popis |
| 1 | Těsnění 15A |
| 2 | Airbag 10A |
| 3 | Panel přístrojů 5A |
| 4 | 10A Systém startování |
| 5 | 10A VDC (kontrola stability, kontrola stability) |
| 6 | 15A Vyhřívaná sedadla |
| 7 | Ventilátor 20A |
| 8 | 5A Osvětlení zařízení, tlačítek, odkládací schránka |
| 9 | Rezerva 20A |
| 10 | Vyhřívání zrcátka 15A |
| 11 | Vyhřívání zrcátka 15A |
| 12 | Zrcátka 10A |
| 13 | 10A Systém stability převodovky |
| 14 | 10A Elektrická zařízení |
| 15 | 15A Zapalovač cigaret přední |
| 16 | Rezerva 10A |
| 17 | Ventilátor 20A |
| 18 | Rezerva 10A |
| 19 | Audio systém 20A |
| 20 | 5A Elektrické prvky |
| 21 | Panel přístrojů 10A |
| 22 | 10A Vnitřní osvětlení |
| 23 | Rezerva 20A |
| 24 | 10A Zastavovací signály |
| 25 | 10A Anténa imobilizéru |
| 26 | 5A Spínač, senzor spojky |
| 27 | 10A BMC |
| 28 | 10A Elektrické prvky |
| 29 | 20A Napájení otevírání/zavírání dveří |
| 30 | Stěrače 15A |
| 31 | 15A Zásuvka zadní (zapalovač cigaret) |
| 32 | 15A Nouzová světla, směrovky |
| Číslo | Popis |
| 1 | Těsnění 15A |
| 2 | Airbag 10A |
| 3 | Panel přístrojů 5A |
| 4 | 10A Systém startování |
| 5 | 10A VDC (kontrola stability, kontrola stability) |
| 6 | 15A Vyhřívaná sedadla |
| 7 | Ventilátor 20A |
| 8 | 5A Osvětlení zařízení, tlačítek, odkládací schránka |
| 9 | Rezerva 20A |
| 10 | Vyhřívání zrcátka 15A |
| 11 | Vyhřívání zrcátka 15A |
| 12 | Zrcátka 10A |
| 13 | 10A Systém stability převodovky |
| 14 | 10A Elektrická zařízení |
| 15 | 15A Zapalovač cigaret přední |
| 16 | Rezerva 10A |
| 17 | Ventilátor 20A |
| 18 | Rezerva 10A |
| 19 | Audio systém 20A |
| 20 | 5A Elektrické prvky |
| 21 | Panel přístrojů 10A |
| 22 | 10A Vnitřní osvětlení |
| 23 | Rezerva 20A |
| 24 | 10A Zastavovací signály |
| 25 | 10A Anténa imobilizéru |
| 26 | 5A Spínač, senzor spojky |
| 27 | 10A BMC |
| 28 | 10A Elektrické prvky |
| 29 | 20A Napájení otevírání/zavírání dveří |
| 30 | Stěrače 15A |
| 31 | 15A Zadní zásuvka (zapalovač cigaret) |
| 32 | 15A Nouzová světla, směrovky |
Jednotlivé prvky relé se nacházejí v zadní části.

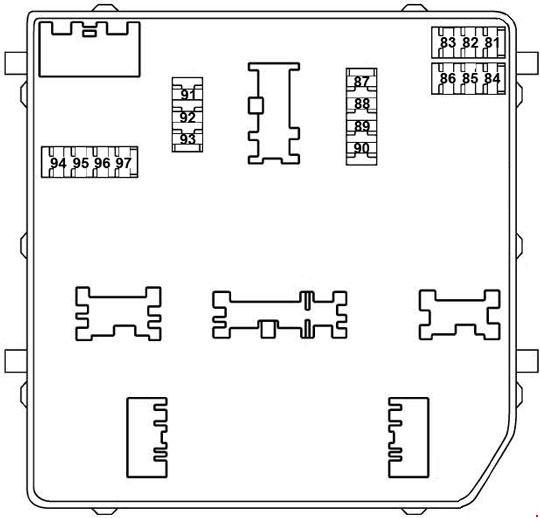

Motorový prostor
| Číslo | Popis |
| 81 | 10A Řídicí jednotka motoru |
| 82 | 15A Řídicí jednotka motoru |
| 83 | 15A Ventil na škrticí klapce;
Řídicí jednotka motoru, s Ventilem na absorbování (EVAP); Senzor MAF; Zapalování; Hlavní relé; Ventil na výfuk; Ventil na sání; Čerpadlo s vysokým tlakem; Vstřikovače; Schéma pojistek v motorovém prostoru; Senzor poměru vzduch-palivo; Ohřívač paliva; Senzor vody v palivu; Ventil na obtok chladicí kapaliny. |
| 84 | 10A Řídicí jednotka motoru;
Ventil sběrného potrubí; Ventil na výfuk rozvodu; Vstup ventilu rozvodu; Ventil rozvodu. |
| 85 | 15A Senzor poměru vzduch-palivo;
Ohřívaná lambda sonda; Ventil turbokompresoru; Řídicí jednotka motoru; Řídicí jednotka žhavicích svíček. |
| 86 | 15A Vstřikovače;
Zapalování; Schéma pojistek. |
| 87 | 15A Relé kompresoru klimatizace |
| 88 | Nepoužívá se |
| 89 | Nepoužívá se |
| 90 | 30A Relé stěrače předního;
Motor stěrače předního. |
| 91 | 20A Relé čerpadla paliva |
| 92 | Nepoužívá se |
| 93 | 10A ECM;
Řídicí jednotka převodovky; Senzor průtoku převodovky; Schéma pojistek pod kapotou; Senzor polohy neutrál; Senzor hlavní rychlosti; Senzor vedlejší rychlosti; Senzor rychlosti; Senzor zpátečky/neutrál. |
| 94 | Nepoužívá se |
| 95 | 5A Zámek řízení |
| 96 | 10A Restart relé (start-stop) |
| 97 | 10A Světlomet přední pravý;
Světlomet přední levý; Kompresor; Senzor průtoku převodovky; Schéma pojistek pod kapotou; Senzor polohy neutrál; Spínač rychlosti zpátečky; Senzor zpátečky/neutrál. |
Schéma světlometů
Nacházejí se pod světlometem nalevo, za nárazníkem.
Schéma baterie
Nachází se na kladném terminálu baterie
