Nissan Serena C23 C24 C25 – pojistková skříňka a relé
Schéma pojistek a relé – Nissan Serena C23 C24 C25
Vztahuje se na vozidla vyrobená v letech:
C23 – 1991, 1992, 1993, 1994, 1995, 1998;
C24 – 1999, 2000, 2001, 2002, 2003, 2004;
C25 – 2005, 2006, 2007, 2008, 2009, 2010.
Umístění
Pro všechny generace Nissan Serena je charakteristické jediné společné schéma hlavních pojistkových skříní s pojistkami a relé. Nacházejí se na dvou místech. Jedno v kabině, za dolním zásuvkovým prostorem na levé nebo pravé straně, v závislosti na oblasti dodání, a dvě (reléová skříňka a pojistková skříňka) pod kapotou.
Neexistuje obecné schéma, které by popisovalo určení prvků. Doporučujeme seznámit se s nejběžnějšími možnostmi.
C23

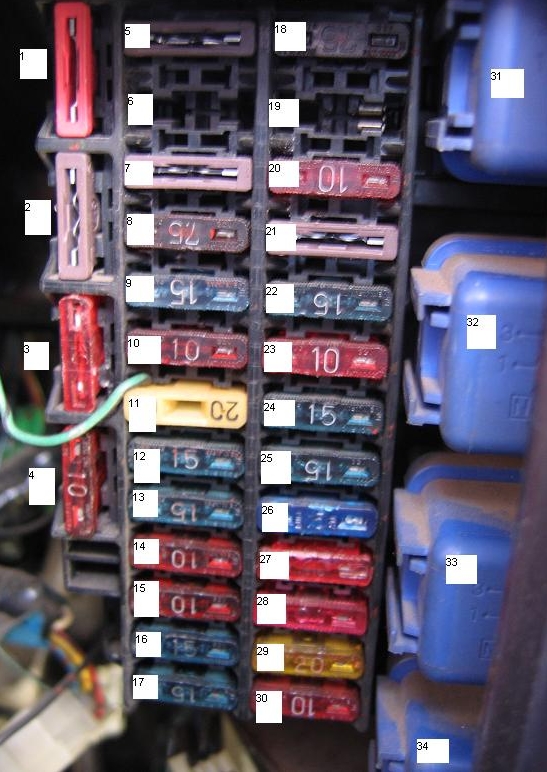

Kabina
Popis
- 10A – Levé zadní světlo
- 10A – Pravé zadní dveře
- 10A – Motor ventilátoru
- 10A – Ventilátor topení / 20A – Zapalování
- 10A – ABS
- 10A – ECU ICE
- 7,5A – Motor startéru
- 7,5A – Vnitřní světlo
- 15A – Brzdové signály
- 10A – Signál
- 15A – Rádio
- 15A – Mlhová světla
- 15A – Alarm
- 10A – Rozměry
- 10A – Směrovky
- 15A – Monitorování bezpečnostních pásů
- 15A – Vyhřívání zadního okna
- 7,5A – Přístrojová deska
- 10A – ABS
- 10A – Elektronické komponenty motoru
- 15A – Palivové čerpadlo
- 10A – Airbag
- 10A – Klimatizace
- 15A – Přední ventilátor topení
- 15A – Přední ventilátor topení
- 15A – Rádio
- 15A – Zapalovač cigaret
- 10A – Přední stěrače
- 20A – Zadní stěrač, elektrická zrcátka
- 10A – Převody, převodovka
Motorový prostor
Pod kapotou, na pravém blatníku blízko baterie, budou další skříňky s relé a pojistkami.

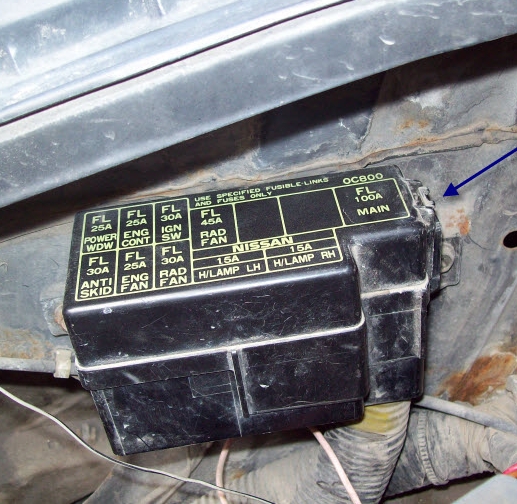

Typ 1

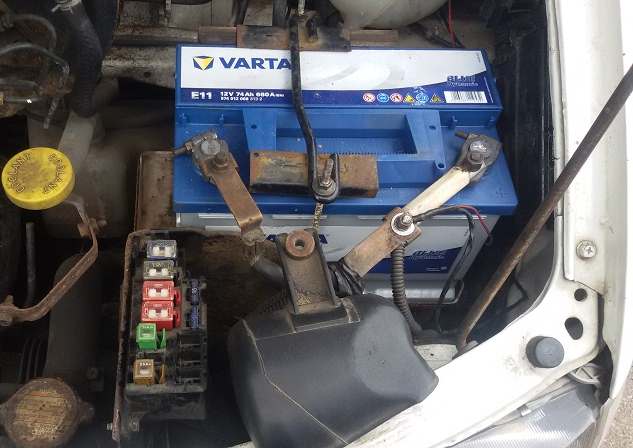

Typ 2 (modely s volantem nalevo)
Aktuální schéma s označením v anglickém jazyce bude aplikováno na kryt, jakož i na reléovou jednotku.
Na ochranu světlometů jsou předpokládány 2 pojistky 15A.
C24

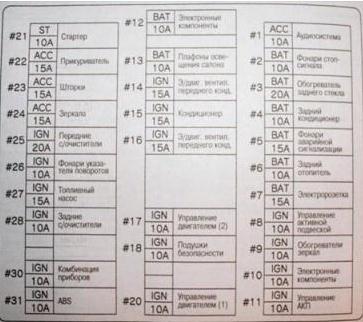

Kabina
Popis
- 10A Rádio, audio systém
- 15A Brzdové signály
- 20A Vyhřívané zadní okno
- 10A Zadní klimatizace
- Alarm 15A
- 10A Zadní topení
- 15A Dodatečné napájení
- Systém kontroly odpružení 10A
- 10A Vyhřívaná zrcátka
- Dodatečné napájení vzadu 10A
- 10A Automatická kontrola převodovky
- 10A Elektronické komponenty
- 10A Vnitřní osvětlení
- 15A Ventilátor topení (přední)
- Klimatizace 15A
- 15A Ventilátor topení (přední)
- 10A Systém řízení motoru (č. 2)
- Airbag 10A
- Systém řízení motoru (č. 1)
- 10A Motor startéru
- Zapalovač 15A
- 15A Závěsy
- Zrcátka 15A
- 20A Přední stěrač
- 10A Směrovky
- 15A Palivové čerpadlo
- 10A Zadní stěrač
- Přístrojová deska 10A
- Systém ABS 10A
Motorový prostor

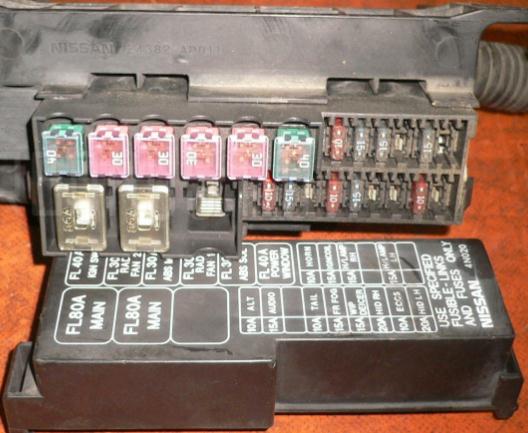

Automatické jističe

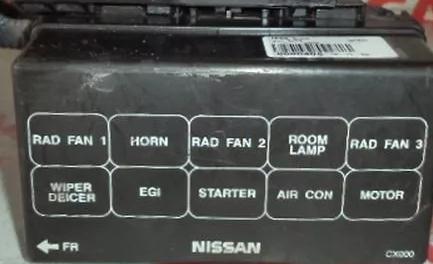

Relé
Aktuální popis obvodu bude vytištěn na krytu.
C25
Kabina

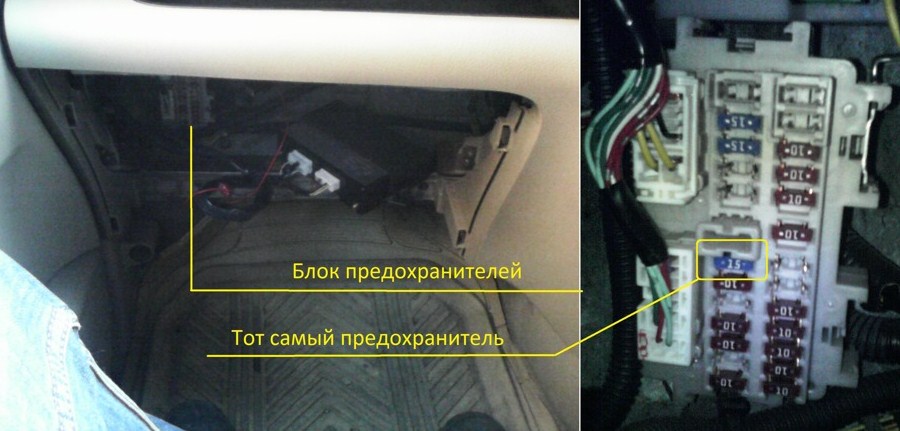

Typ 1
Výkres zobrazuje pojistku zapalovače.
Popis
Levý řad:
- Ventilátor topení 15A
- Ventilátor topení 15A
- Zapalovač 15A
- 10A Elektrické ovládání zrcátek, audio systém
- 10A Dodatečná zařízení
- 10A Vyhřívané zadní okno
- 10A Ovládací panel klimatizace
Pravý řad:
- 10A Dodatečná zařízení
- 10A Vnitřní osvětlení
- 10A Brzdové signály
- 10A Směrovky
- 15A Dodatečná elektrická zařízení
- 10 A
- 10A Zapalování
- 10A Posilovač řízení
- Přístrojová deska 10A
- Airbag 10A
- 10A Elektrická okna

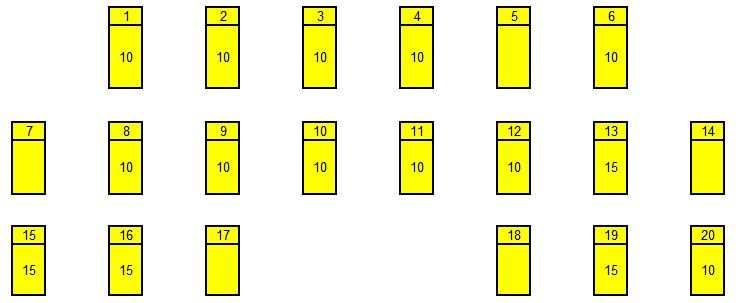

Typ 2
Popis
- Hodiny, klimatizace, dálkové ovládání zámků dveří
- Airbag
- Přístrojová deska
- Kombinovaný spínač
- Chybí
- Vyhřívaná zrcátka
- Chybí
- Senzor deště, bezpečnostní pásy, elektrická okna, diagnostické připojení, blokování časových oddílů
- Přístroj přístrojové desky
- Úhel osvětlení, vnitřní osvětlení
- Brzdová světla, brzdové světlo pro ESP, ABS
- Kontrola jednotky 4WD
- Přídavné světlomety
- Inteligentní klíč (chybí)
- Ovládání klimatizace
- Motor topení
- Chybí
- Zapalovač
- Elektrické zásuvky
- Ovládání zrcátka, audio napájení (napájecí adaptér)
Motorový prostor

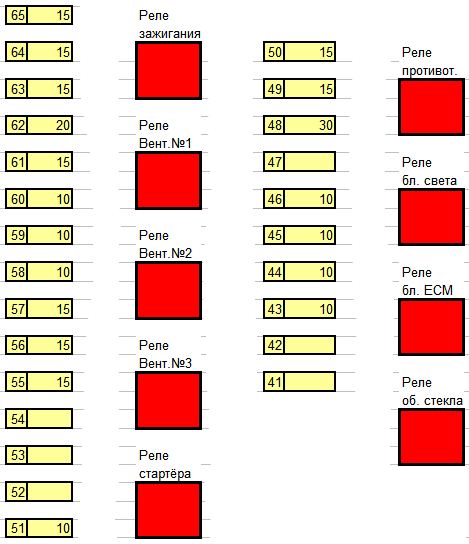

Skříňka IPDM
Nachází se pod kanálem a obsahuje všechna hlavní relé.
Popis
- 41 Chybí
- 42 Chybí
- 43 Pravý dálkový světlomet
- 44 Levé potkávací světlo
- 45 Zadní rozměry, osvětlení evidenčního čísla
- 46 Přední rozměry
- 47 Chybí
- 48 Přední stěrač
- 49 Levé potkávací světlo
- 50 Pravé potkávací světlo
- 51 Klimatizace
- 52 Chybí
- 53 Chybí
- 54 Zmizel
- 55 Vyhřívané zadní okno a zrcátka
- 56 Paralelně s 55
- 57 Palivové čerpadlo
- 58 Motor startéru
- 59 Kontrola 4WD
- 60 Světla pro couvání
- 61 Napájení tělesa škrticí klapky
- Napájení 62 ECM
- 63 Napájení kyslíkových senzorů
- 64 vstřikovače výkonu
- 65 Mlhová světla

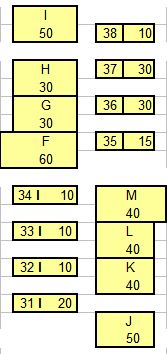

Pojistková skříňka
Popis
31. Vyhřívaná sedadla
32. Turbína (naftová) – chybí
33. Relé denního světla
34. Klakson (vinutí buzení generátoru)
35. Audio napájení (pevné)
36. RTS (naftová) – chybí
37. RTS (naftová) – chybí
38. Kontrola automatické převodovky – chybí
I. ESP, ABS
H. ESP, ASB
G. Ostřikovač světlometů
F. ESP
M, Pravý ventilátor
L. Zapalovací spínač
K. Levý ventilátor
J. Elektrická okna, centrální zamykání, otevírací střecha
