Schéma pojistek a relé – Nissan Laurel C35

Kabina

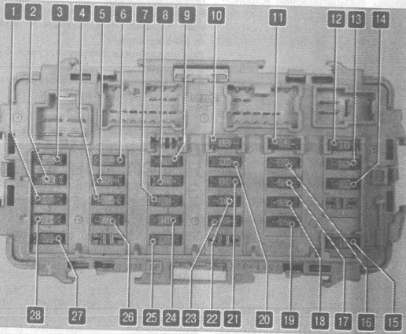

Nachází se v dolní části palubní desky, za ochranným krytem, za kterým se nachází aktuální schéma, které popisuje funkci pojistek.

Popis

1. 10A – Vstřikovače paliva
2. 10A – Směrová světla
3. 15A – Palivové čerpadlo
4. 10A – ABS
5. 10A – Elektromagnetické relé startéru
6. 20A – Přední stěrač
7. 10A – Motor topení
8. 10A – Systém řízení převodovky
9. 10A – Přístrojová deska
10. Rezerva
11. Rezerva
12. Rezerva
13. 20A Zadní mlhová světla
14. 10A – Stropní světla kabiny a zavazadlového prostoru
15. 10A – Elektronické řídicí systémy
16. 10A – Senzor hladiny paliva
17. 15A – Brzdová světla
18. 15A – Zapalovač cigaret
19. 15A – Elektrický motor topení a klimatizace
20. 10A – Vyhřívání zadního okna
21. 15A – Elektrický motor topení a klimatizace
22. 10A – Elektrické pohony pro ovládání vnějších zrcátek
23. 10A – Alarm
24. 10A – Klimatizace
25. 10A – Systém řízení motoru
26. 10A – Doplňkový bezpečnostní systém SRS
27. 10A – Elektronické řídicí systémy
28. 10A – Audio systém

Motor

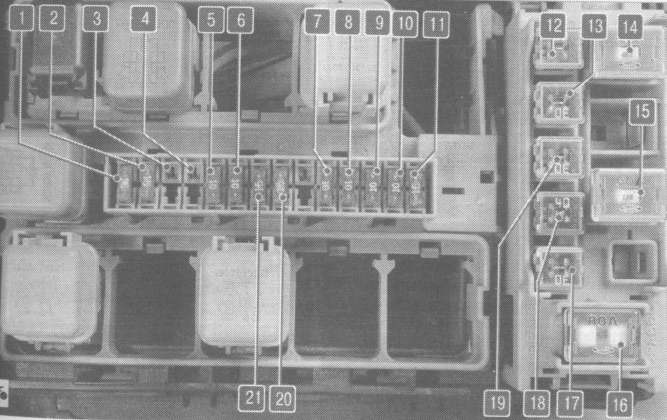

Pojistková skříňka je také uzavřena ochranným krytem, na kterém se nachází schéma prvků relé a pojistek.

Popis

1. 15A – Mlhová světla (levý světlomet)
2. 15A – Dálková světla (levý světlomet)
3. 15A – Na fotografii nejsou vidět mlhová světla (pravý světlomet)
4. 15A – Na fotografii nejsou vidět dálková světla (pravý světlomet)
5. 10A – Klakson
6. 10A – Osvětlení polohy
7. 10A – Klimatizace
8. 10A – Systém řízení motoru
9. 10A – Systém řízení motoru
10. 10A – Audio systém
11. 15A – Mlhová světla
12. 30A – Elektrický ventilátor chlazení motoru (nepoužívá se v motorech se spojkou)
13. 10A – Systém proti zablokování (ABS)
14. 60A – 1. hlavní pojistka
15. 60A – 2. hlavní pojistka
16. 80A – Generátor
17. 30A – Přijímače s aktivovaným zapalováním
18. 40A – Elektrická okna
19. 30A – Systém proti zablokování (ABS)
20. 15A – Vyhřívaná zadní mřížka
21. 15A – Systém řízení převodovky

O Nissan Laurel C35 – pojistková skříňka

Nissan Laurel C35 je elegantní a spolehlivý sedan, který byl vyráběn v letech 1997 až 2002. Tento model je známý svým pohodlným interiérem a kvalitním zpracováním. Pod kapotou se mohou nacházet různé motory, včetně šestiválcových motorů o objemu 2.0 až 2.5 litru, které poskytují dostatečný výkon pro každodenní jízdu. Nissan Laurel C35 je oblíbený mezi řidiči, kteří hledají kombinaci komfortu a výkonu, přičemž jeho design odpovídá estetickým požadavkům té doby.

Schéma pojistkové skříňky Nissan Laurel C35 – pojistková skříňka

Tato stránka zobrazuje schéma pojistkové skříňky pro Nissan Laurel C35, která je nezbytná pro správnou údržbu a diagnostiku elektrického systému vozidla. Pojistková skříňka se typicky nachází v interiéru vozidla pod přístrojovou deskou na straně řidiče a další může být umístěna v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, a proto je důležité mít přehled o její konfiguraci.
