Cadillac Escalade GMT K2XL (2015-2020) – pojistková skříňka
Schéma pojistek a relé – Cadillac Escalade GMT K2XL
Týká se vozidel vyrobených v letech:
2015, 2016, 2017, 2018, 2019, 2020.
Pro zapalovač cigaret v Cadillac Escalade odpovídají pojistky č. 4, 6 a 50 v pojistkové skříňce nalevo od přístrojové desky, pojistky č. 3 a 50 v pojistkové skříňce napravo od přístrojové desky a pojistka č. 14 (zásuvka napájení příslušenství vzadu) v pojistkové skříňce v zadním prostoru.
Kabina
Na obou stranách přístrojové desky, za kryty, jsou dvě pojistkové skříňky.

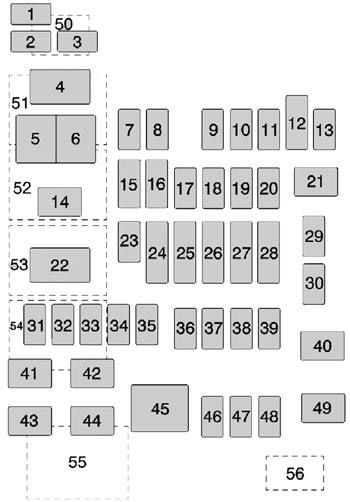

Schéma pojistkové skříňky (levá strana)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Nepoužívá se |
| 2 | Nepoužívá se |
| 3 | Nepoužívá se |
| 4 | Zásuvka napájení příslušenství 1 |
| 5 | 2015-2016: Udržovaná síla příslušenství/příslušenství 2017-2020: Udržovaná síla příslušenství |
| 6 | Zásuvka napájení příslušenství z napájení z baterie |
| 7 | Univerzální mechanismus na otevírání dveří garáže/zrcadlo zpětného pohledu |
| 8 | SEO (možnost speciálního vybavení) Udržovaná síla příslušenství |
| 9 | Nepoužívá se |
| 10 | Modul řízení karoserie 3 |
| 11 | Modul řízení karoserie 5 |
| 12 | Osvětlení ovládacích prvků na volantu |
| 13 | Nepoužívá se |
| 14 | Nepoužívá se |
| 15 | Nepoužívá se |
| 16 | Senzor zapínání logického diskrétního |
| 17 | 2016-2017: Modul zpracování videa 2019-2020: Modul zpracování videa/modul virtuálního klíče |
| 18 | Modul okna se zrcadlem |
| 19 | Modul řízení karoserie 1 |
| 20 | Přední stůl (pokud je přítomen) |
| 21 | Nepoužívá se |
| 22 | Nepoužívá se |
| 23 | Nepoužívá se |
| 24 | 2015-2016: Topení, Větrání a Klimatizace Zapínání/Topení, Větrání a Klimatizace Pomocné
2017-2018: HVAC/zapínání 2019-2020: Zapínání HVAC/zapínání AUX HVAC |
| 25 | Zapínání přístrojové desky/modul diagnostiky detekce zapínání |
| 26 | Nakloněný sloupek/SEO 1 (možnost speciálního vybavení), zamykání nakloněného sloupku/SEO (možnost speciálního vybavení) |
| 27 | Konektor pro připojení dat/modul sedadla řidiče |
| Číslo | Popis |
|---|---|
| 28 | Pasivní vstup/ Pasivní startování/ Ohřívač, Větrání a Klimatizace Baterie |
| 29 | Proti krádežové zařízení |
| 30 | Nepoužívá se |
| 31 | Nepoužívá se |
| 32 | Nepoužívá se |
| 33 | 2015-2018: SEO (možnost speciálního vybavení)/ Automatická kontrola úrovně 2019-2020: SEO (možnost speciálního vybavení)/ Vyhřívané sedadlo vlevo |
| 34 | Elektricky nastavitelný pedál Park Enable (pokud je přítomen) |
| 35 | Nepoužívá se |
| 36 | Různé zátěže startování/kroucení |
| 37 | Vyhřívaný volant |
| 38 | Zamknutí sloupku řízení 2 (pokud je přítomno) |
| 39 | Baterie přístrojové desky |
| 40 | Nepoužívá se |
| 41 | Nepoužívá se |
| 42 | Euro přívěs (pokud je přítomen) |
| 43 | Levé dveře |
| 44 | Sedadlo řidiče |
| 45 | Nepoužívá se |
| 46 | Vyhřívané/chlazené pravé sedadlo |
| 47 | Vyhřívané/chlazené levé sedadlo |
| 48 | Nepoužívá se |
| 49 | Nepoužívá se |
| 50 | Zásuvka napájení příslušenství 2 |
| 51 | Nepoužívá se |
| 52 | Napájení příslušenství udržované/relé příslušenství |
| 53 | Pracovní/startovací relé |
| 54 | Nepoužívá se |
| 55 | Nepoužívá se |
| 56 | Nepoužívá se |
Schéma pojistkové skříňky (pravá strana)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Nepoužívá se |
| 2 | Nepoužívá se |
| 3 | Nepoužívá se |
| 4 | Zásuvka napájení příslušenství 4 |
| 5 | Nepoužívá se |
| 6 | Nepoužívá se |
| 7 | Nepoužívá se |
| 8 | Zásuvka odkládací schránky |
| 9 | Nepoužívá se |
| 10 | Nepoužívá se |
| 11 | Nepoužívá se |
| 12 | Ovládání na volantu |
| 13 | Modul řízení karoserie 8 |
| 14 | Nepoužívá se |
| 15 | Nepoužívá se |
| 16 | Nepoužívá se |
| 17 | Nepoužívá se |
| 18 | Nepoužívá se |
| 19 | Modul řízení karoserie 4 |
| 20 | Zábava na zadním sedadle |
| 21 | Otevíratelná střecha |
| 22 | Nepoužívá se |
| 23 | Nepoužívá se |
| 24 | Nepoužívá se |
| 25 | Nepoužívá se |
| 26 | Informační a zábavní systém/airbag |
| 27 | Rezerva/RF spínač oken/senzor deště |
| Číslo | Popis |
|---|---|
| 28 | Detekce překážek/USB |
| 29 | Rádio |
| 30 | Nepoužívá se |
| 31 | Nepoužívá se |
| 32 | Nepoužívá se |
| 33 | Nepoužívá se |
| 34 | Nepoužívá se |
| 35 | Nepoužívá se |
| 36 | SEO (možnost speciálního vybavení) B2 |
| 37 | SEO (možnost speciálního vybavení) |
| 38 | Modul řízení karoserie 2 |
| 39 | Invertor klimatizace |
| 40 | Nepoužívá se |
| 41 | Nepoužívá se |
| 42 | Nepoužívá se |
| 43 | Nepoužívá se |
| 44 | Motor okna dveří vpravo |
| 45 | Přední ventilátor |
| 46 | Modul řízení karoserie 6 |
| 47 | Modul řízení karoserie 7 |
| 48 | Zesilovač |
| 49 | Přední sedadlo vpravo |
| 50 | Zásuvka napájení příslušenství 3 |
| 51 | Nepoužívá se |
| 52 | Napájení příslušenství udržované/relé příslušenství |
| 53 | Nepoužívá se |
| 54 | Nepoužívá se |
| 55 | Nepoužívá se |
| 56 | Nepoužívá se |
Motorový prostor
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Elektrické panely |
| 2 | Čerpadlo systému proti zablokování |
| 3 | Interiér BEC LT1 |
| 4 | Motorizovaný bezpečnostní pás pasažéra |
| 5 | Kompresor na vyrovnávání odpružení |
| 6 | Elektronická kontrola převodovky 4WD |
| 10 | Elektrická parkovací brzda |
| 13 | Interiér BEC LT2 |
| 14 | BEC zadní 1 |
| 17 | Motorizovaný bezpečnostní pás řidiče |
| 21 | 2015-2017: Elektromagnetický ventil výfuku ALC 2019-2020: Automatické vyrovnávání světlometů / Elektromagnetický ventil výfuku |
| 22 | 2019: Čerpadlo paliva |
| 23 | Integrovaný řídicí modul podvozku |
| 24 | Tlumení v reálném čase |
| 25 | Modul napájení čerpadla paliva |
| 26 | 2015-2017: Kontrola napětí rezervní baterie/ nastavitelná 2019-2020: Aktivní hydraulický asistent / Kontrola napětí baterie nastavitelná |
| 28 | Upfitter 2 |
| 29 | Upfitter 2 Relé |
| 30 | Stěrač |
| 31 | Modul rozhraní přívěsu |
| 34 | Záložní světla |
| 35 | Ventil proti zablokování brzdového systému |
| 36 | Brzdy přívěsu |
| 37 | Upfitter 3 Relé |
| 39 | Brzdění přívěsu / odbočení doprava |
| 40 | Brzdění přívěsu / odbočení doleva |
| 41 | Světla na parkování přívěsu |
| 42 | Světla polohy vpravo |
| 43 | Světla polohy vlevo |
| 44 | Upfitter 3 |
| 45 | Automatická kontrola úrovně Start/Manuální |
| 47 | Upfitter 4 |
| 48 | Upfitter 4 Relé |
| 49 | Světla couvání |
| 51 | Relé světel polohy |
| 60 | Kontrola klimatizace |
| Číslo | Popis |
|---|---|
| 63 | Upfitter 1 |
| 67 | Baterie přívěsu |
| 68 | 2019-2020: Sekundární čerpadlo paliva |
| 69 | RC Upfitter 3 a 4 |
| 70 | VBAT Upfitter 3 a 4 |
| 72 | Relé upfitter 1 |
| 74 | Zapalování modulu řízení motoru |
| 75 | Různé náhradní díly pro zapalování |
| 76 | Zapalování převodovky |
| 77 | RC Upfitter 1 a 2 |
| 78 | VBAT Upfitter 1 a 2 |
| 83 | Rezerva/Rozpětí |
| 84 | Pracovní/zapalovací relé |
| 87 | 2015-2017: Motor 2019-2020: senzor MAF/IAT/vlhkost/TIAP |
| 88 | Vstřikovač A – lichý |
| 89 | Vstřikovač B – sudý |
| 90 | Senzor kyslíku B |
| 91 | Ovládání klapky |
| 92 | Relé modulu řízení motoru |
| 93 | Klaksón |
| 94 | Mlhová světla |
| 95 | Světlomety s tlumenými světly |
| 100 | Senzor kyslíku A |
| 101 | Modul řízení motoru |
| 102 | Modul řízení motoru/modul řízení převodovky |
| 103 | Interní pomocný ohřívač |
| 104 | Motorek startéru |
| 107 | Zavírání Aero |
| 109 | Policie Upfitter |
| 112 | Relé motorku startéru |
| 114 | Ostřikovač předního skla |
| 115 | Ostřikovač zadního skla |
| 116 | Levý chladicí ventilátor |
| 117 | 2015-2016: Nepoužívá se 2017-2020: Primární čerpadlo paliva |
| 120 | 2015-2016: Nepoužívá se 2017-2020: Primární čerpadlo paliva |
| 121 | Pravý světlomet HID |
| 122 | Levý světlomet HID |
| 123 | Pravý chladicí ventilátor |
Pojistková skříňka v zavazadlovém prostoru
Nachází se na levé straně zavazadlového prostoru, za krytem.
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Mini relé ISO | |
| 1 | Zadní odvlhčovač |
| Microfusibili | |
| 2 | Vyhřívané sedadlo v druhé řadě vlevo |
| 3 | Vyhřívané sedadlo vpravo v druhé řadě |
| 4 | Vyhřívaná zrcátka |
| 5 | Kufr |
| 6 | Roztržení skla |
| 7 | Zvedací kufr |
| 8 | Logika modulu zadního kufru |
| 9 | Zadní stěrač |
| 10 | Zadní ohřívač, ventilace a ventilátor klimatizace |
| 11 | Sedadlo v druhé řadě |
| Číslo | Popis |
|---|---|
| 19 | Zadní mlhové světlo (pokud je přítomno) |
| Pojistky typu M | |
| 12 | Modul zadních dveří |
| 13 | Sedadlo ve třetí řadě |
| 14 | Zásuvka napájení příslušenství vzadu |
| 15 | Zadní odvlhčovač |
| Ultra Micro relé | |
| 16 | Zavazadlový prostor |
| Microrelé | |
| 17 | Zvedák dveří |
| 18 | Zadní mlhové světlo (pokud je přítomno) |
| 19 | Vyhřívaná zrcátka |
