Schéma pojistek a relé – Cadillac Escalade GMT900

Týká se vozidel vyrobených v letech:

2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

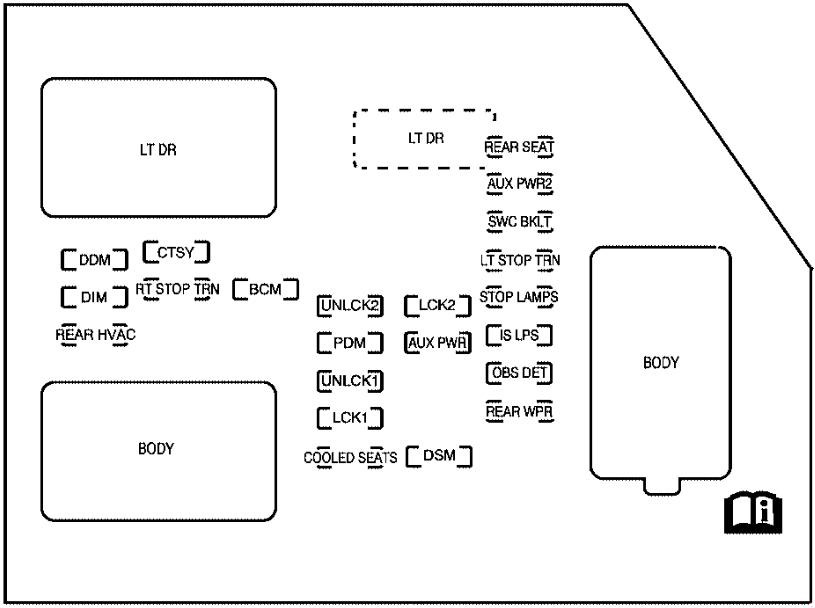

Pojistková skříňka palubní desky

Přístupový kryt k bloku pojistek se nachází na okraji palubní desky na straně řidiče. Odstraňte kryt, abyste získali přístup k bloku pojistek.

Pojistka	Popis
LT DR	Spínač okna na straně řidiče
REAR SEAT	Zadní sedadla
AUX PWR2	Zásuvky napájení v zavazadlovém prostoru
SWC BKLT	Osvětlení ovládacích prvků na volantu
DDM	Modul dveří řidiče
CTSY	Osvětlení na přivítání, směrovky na straně řidiče
LT STOP TRN	Směrovka na straně řidiče, brzdové světlo
DIM	Osvětlení přístrojové desky
RT STOP TRN	Směrovka na straně spolujezdce, brzdové světlo
BCM	Modul řízení karoserie
UNLCK2	Zámek napájený 2 (funkce odemykání)
LCK2	Zámek napájený 2 (funkce zamykání)
STOP LAMPS	Brzdová světla, brzdové světlo umístěné centrálně nahoře

ZADNÍ HVAC	Ovládání klimatizace zadní části
PDM	Modul dveří pro cestující, systém univerzálního dálkového ovládání
AUX PWR	Zásuvky napájení příslušenství
IS LPS	Vnitřní světla
UNLCK1	Zámek dveří 1 napájený (funkce odemknutí)
OBS DET	Ultrazvukový parkovací asistent zadní části, zvedatelný zadní kryt
LCK1	Zámek dveří 1 napájený (funkce zamknutí)
ZADNÍ WPR	Terasový stěrač
CHLADENÉ SEDADLÁ	Větrané sedadla
DSM	Modul sedadla řidiče, systém dálkového otevírání vozidla bez klíče
Konektor kabeláže
LT DR	Připojení kabeláže dveří řidiče
KAROSÉRIA	Konektor kabeláže
KAROSÉRIA	Konektor kabeláže

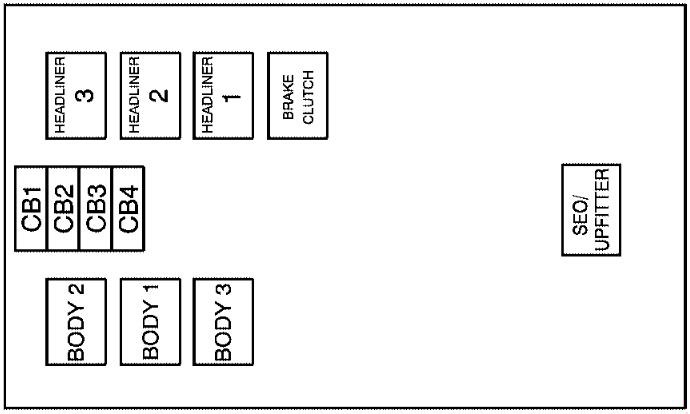

Blok pojistek v centrální desce přístrojů

Blok pojistek v centrální desce se nachází pod přístrojovou deskou, vlevo od sloupku řízení.

Pojistka	Popis
BODY 2	Konektor kabeláže karoserie 2
BODY 1	Konektor kabeláže karoserie 1
BODY 3	Konektor kabeláže karoserie 3
HEADLINER 3	Konektor kabeláže potahu střechy 3
HEADLINER 2	Konektor kabeláže potahu střechy 2
HEADLINER 1	Konektor kabeláže potahu střechy 1
BRAKE CLUTCH	Konektor kabeláže spojky brzdy
SEO/UPFITTER	Možnost speciálního vybavení, konektor kabeláže upfitter
Spínač obvodu
CB1	Spínač okna na straně cestujícího
CB2	Spínač sedadla cestujícího
CB3	Spínač sedadla řidiče
CB4	–

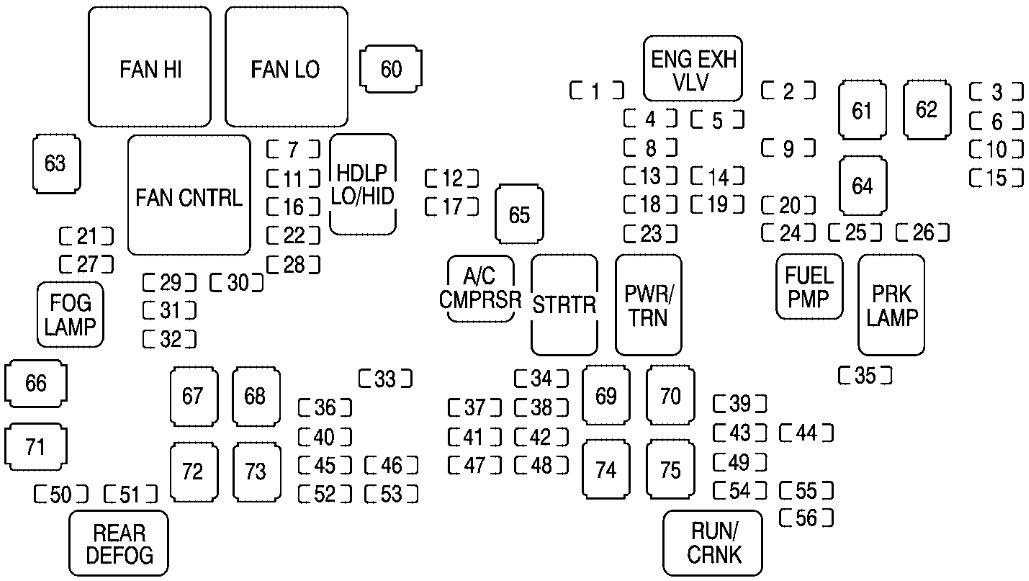

Pojistková skříňka v motorovém prostoru

Blok pojistek pod kapotou se nachází v motorovém prostoru na straně řidiče vozidla. Zvedněte kryt, abyste získali přístup k bloku pojistek/relé.

Číslo	Popis
1	–
2	Elektronická kontrola stability odpružení, automatická kontrola úrovně výfuku
3	Zadní světlo/střední směrovka vleku
4	Kontrola motoru
5	Modul kontroly motoru, kontrola klapky
6	Zadní světlo/střední směrovka vleku
7	Přední těsnění
8	Senzory kyslíku
9	Systém proti zablokování 2
10	Světla couvání vleku
11	Žárovka s vysokou intenzitou řidiče
12	Modul kontroly motoru (baterie)
13	Palivové vstřikovače, zapalovací cívky (pravá strana)
14	Modul kontroly převodovky (baterie)
15	Světla couvání vozidla
16	Žárovka s vysokou intenzitou na straně spolujezdce
17	Kompresor klimatizace
18	Senzory kyslíku
19	Kontrola převodovky (zapalování)
20	Palivové čerpadlo
21	–
22	Zadní těsnění
23	Palivové vstřikovače, zapalovací cívky (levá strana)
24	Parkovací světla vleku
25	Světla polohy na straně řidiče
26	Světla polohy na straně spolujezdce
27	Mlhová světla
28	Klaksón
29	Elektromagnet světel dálkového světla na straně spolujezdce
30	Denní světla
31	Elektromagnet světel dálkového světla na straně řidiče
32	–
33	Otevíratelná střecha
34	Systém zapalování klíče, systém proti krádeži
35	Přední stěrač
36	Použití SEO B2 Upfitter (baterie)
37	Elektricky nastavitelné pedály
38	Kontrola klimatu (baterie)
39	Systém airbagů (zapalování)
40	Zesilovač
41	Audio systém
42	–

43	Různé (startování), kamera na couvání (pokud je přítomna), větrané sedadla, tempomat
44	Odemknutí zadního víka
45	OnStar, zadní displej zábavy pro sedadla
46	Přístrojový panel
47	–
48	Vyhřívaný volant
49	Dodatečná kontrola klimatu (startování), kompas – zrcadlo teploty
50	Zadní odvlhčovač
51	Systém airbag (baterie)
52	Použití SEO B1 Upfitter (baterie)
53	Zapalovač cigaret, zásuvka pomocného napájení
54	Automatické relé kompresoru s kontrolou úrovně, použití SEO Upfitter
55	Kontrola klimatu (startování)
56	Modul řízení motoru, sekundární čerpadlo paliva (startování)
60	Ventilátor chlazení 1
61	Automatický kompresor kontrola úrovně
62	–
63	Ventilátor chlazení 2
64	Systém proti zablokování 1
65	Startování
66	Pinn 2 (brzdy přívěsu)
67	Hlavní elektrický obvod levý 1
68	Elektrické plány
69	Vyhřívaný systém stěrače předního skla
70	–
71	Pinn 1 (napájení baterie konektor přívěsu)
72	Elektronická jednotka s střední lištou 1
73	Ventilátor klimatizace
74	Modul zvedání zadního víka
75	Hlavní elektrický obvod levý 2
Relé
FAN HI	Vysoká rychlost ventilátoru chlazení
FAN LO	Nízká rychlost ventilátoru chlazení
ENG EXH VLV	–
FAN CNTRL	Kontrola ventilátoru chlazení
HDLP LO/HID	Žárovka s vysokou intenzitou
FOG LAMP	Přední mlhová světla
A/C CMPRSR	Kompresor klimatizace
STRTR	Startování
PWR/TRN	Systém trakce
FUEL PMP	Čerpadlo paliva
PRK LAMP	Parkovací světla
REAR DEFOG	Zadní odvlhčovač
RUN/CRANK	Přepínatelná energie

Blok pojistek navíc (hybridní)

Číslo	Popis
1	ACPO (pouze SUV)
2	Ventilátor BECM
3	ACCM
4	Čerpadlo vytápění kabiny
5	PRÁZDNÉ
6	Čerpadlo chladiče
7	EPS
8	Modul řízení motoru/generátoru 1
9	Modul řízení motoru/generátoru 2
10	BECM

J-Case
FAN 1	Ventilátor chlazení 1
TRANS PUMP	Pompa pomocná kapalina převodovka
FAN 2	Ventilátor chlazení 2
Relé
CAB HTR PUMP	Pompa vytápění kabina
COOL PUMP	Pompa kapalina chladicí
FAN LO	Relé nízká rychlost ventilátor chlazení
FAN MID 1	Ventilátor chlazení střední 1
FAN HI	Relé vysoká rychlost ventilátor chlazení
FAN MID 2	Ventilátor chlazení střední 2
FAN CNTRL	Ovládání ventilátor chlazení
