Honda Civic (1980-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Honda Civic 1980-2019, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Honda Civic
Vztahuje se na vozidla vyrobená v letech:
1980, 1981, 1982, 1983.
Pojistková skříňka v kabině
| Číslo |
Ampéráž [A] |
Popis |
| 2 | 10 | Světlomet pravý tlumený |
| 3 | 10 | Světlomet levý tlumený |
| 4 | 10 | Světlomet pravý dálkový, kontrolka dálkových světel |
| 5 | 10 | Světlomet levý dálkový |
| 6 | 10 | Regulátor, relé odpojení čerpadla paliva, hlavní ventil odpojení, elektromagnetický ventil podtlaku, elektromagnetické ventily EGR, senzor rychlosti, elektromagnetický ventil pro kontrolu výkonového ventilu, elektromagnetický ventil spínače kontroly, skupina kompenzace volnoběhu (pouze manuál), elektromagnetický ventil kompenzace volnoběhu (pouze manuál), řídicí jednotka (1300 pouze s 5 převodovkami), elektromagnetický ventil T/C (1300 pouze s 5 převodovkami), indikátor změny vpředu (1300 pouze s 5 převodovkami) |
| 7 | 15 | Motor stěračů a ostřikovačů |
| 8 | 10 | Relé a směrovky, světla couvání, indikátory, výstražná světla, akustický signál bezpečnostního pásu |
| 9 | 10 | Vnitřní světlo, světlo zavazadlového prostoru, zapalovač cigaret, hodiny, akustický signál tlačítek |
| 10 | 15 | Světla brzdění, klakson, blikač/relé nouzového světla |
| 11 | 15 | Zadní světla, boční světla, parkovací a registrační světla, světla směrovek, světlo spínače zapalování, osvětlení ovládacího panelu topení, osvětlení konzoly A/T (pouze automatická) |
| 12 | 15 | Ohřívání zadního okna |
| 13 | 15 | Motor topení |
| 14 | 15 | Motor ventilátoru chlazení |
| 15 | 10 | Rádio |
| 16 | 10 | Elektromagnetický ventil pro startování, elektromagnetický ventil pro únik startování |
Motorový prostor
Panel pojistek se nachází v motorovém prostoru vedle baterie
| Číslo |
Ampéráž [A] |
Popis |
| 1 | 55 | Pojistka hlavní |
Schéma pojistek a relé – Honda Civic
Týká se vozidel vyrobených v letech:
1984, 1985, 1986, 1987.
Pojistková skříňka v kabině
| Číslo |
Ampéráž [A] |
Popis |
| 1 | 10 | Systém upozornění na brzdění, systém nabíjení |
| 2 | 15 | Stěrače a ostřikovač skel, otevírací střecha |
| 3 | 10 | Světlomety couvání, hodiny a ukazatele, upozornění na bezpečnostní pás, ukazatele otáčkoměru a upozorňovače, směrovka (CRX), indikátor změny převodového stupně (CRX), indikátor 4WD |
| 4 | 10 | Kontrola emisí, ventilátor chladiče, řídicí jednotka alternátoru (’84 CRX 1300), indikátor změny převodového stupně (’84 CRX 1300), indikátor nabíjení (’86-’87 Civic), systém nabíjení (’86-’87 CRX), kontrola 4WD |
| 5 | 10 | Přední světlomety |
| 6 | 10 | Přední světlomety |
| 7 | 10 | Přední světlomety |
| 8 | 10 | Přední světlomety |
| 9 | 15 | Světlomety stop, klakson |
| 10 | – | – |
| 11 | 15 | Lucciola zavazadlový prostor/otevření, osvětlení interiéru, upozornění na klíč, hodiny a rádio, zapalovač cigaret, světla polohy přední (’86-’87) |
| 12 | 15 | Světla na přístrojové desce a konzole, světla polohy přední (’84-’85), světla polohy zadní, světla na evidenci, parkovací světla, zadní světla, řídicí jednotka emisí (’86-’87 Wagon) |
| 13 | 15 | Klimatizace, ventilátor chladiče |
| 14 | 20 | Ovládání klimatizace, ventilátor a topení, odmrazovač zadního okna |
| 15 | 10 | Rádio |
| 16 | 20 | Klimatizace, ventilátor chladiče, otevírací střecha |
| 30 | ’86-’87 (CRX) : Klimatizace, ventilátor chladiče, otevírací střecha | |
| 17 | 20 | Odmrazovač zadního okna |
| 18 | 15 | ’86-’87 (CRX): Ovládání emisí |
| 19 | 15 | Civic Wagon: odblokování zadního víka |
Komora motoru
Panel pojistek se nachází v komoře motoru vedle baterie
| Číslo |
Ampéráž [A] |
Popis |
| 1 | 55 | Hlavní rozdělení napájení a pojistka pro nouzové situace |
| 2 | 45 | Klíč na startování |
| 3 | 45 | Pojistková skříňka pro přístrojovou desku, světlomety |
Schéma pojistek a relé – Honda Civic
Týká se vozidel vyrobených v letech:
1988, 1989, 1990, 1991.

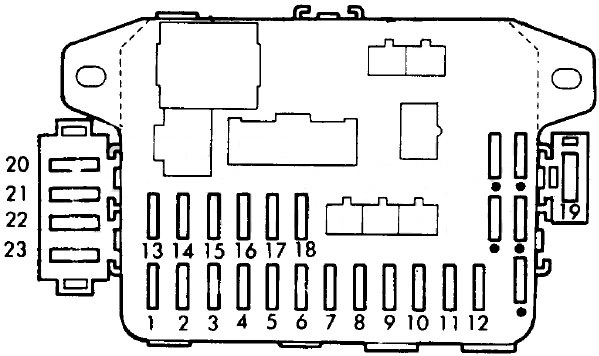

Pojistková skříňka v kabině
| Číslo | Ampéráže [A] | Popis |
| 1 | 10 | Integrovaná řídicí jednotka, kombinovaný spínač, skupina ukazatelů, spínač světel couvání, spínač konzoly páky převodovky, hodiny (’90), elektromagnet zámku převodovky (’90), řídicí jednotka zámku (’90), automatické bezpečnostní pásy |
| 2 | 10 | Elektromagnet startovacího motoru, hlavní relé PGM-FI, elektronická řídicí jednotka PGM-FI, integrovaná řídicí jednotka |
| 3 | 20 | Elektrické zámky dveří |
| 4 | 10 | Světlomety s tlumeným světlem vpravo, kontrolka tlumených světel, relé denního svícení |
| 5 | 10 | Světlomet s tlumeným světlem vlevo |
| 6 | 30 | Motor otevírací střechy |
| 7 | 10 | Zadní světla |
| 8 | 10 | Integrovaná řídicí jednotka, vnitřní a vnější osvětlení |
| 9 | — | — |
| 10 | 10 | Světlomet s tlumeným světlem vlevo |
| 11 | 10 | Světlomet s tlumeným světlem vpravo |
| 12 | 15 | Integrovaná řídicí jednotka, osvětlení zavazadlového prostoru, světlo kupole, spínač zapalování, hodiny, rádio, zapalovač cigaret |
| 13 | 15 | Elektrická okna, stěrače a ostřikovače čelního skla, relé otevírací střechy (’90), integrovaná řídicí jednotka, kombinovaný spínač (’90 CRX) |
| 20 | Elektrická okna, stěrače a ostřikovače čelního skla, relé otevírací střechy (’90), integrovaná řídicí jednotka, kombinovaný spínač (’90 CRX) | |
| 14 | 10 | Civic: skupina směrovek, senzor motoru a ovládání |
| 10 | Wagon, CRX: skupina směrovek, senzor a ovládání motoru, hlavní relé PGM-FI, ECU PGM-FI, čerpadlo paliva, jednotka ELD, EACV | |
| 15 | 15 | Motor ventilátoru chlazení (kromě 4WD A/T Wagon), relé ventilátoru chlazení |
| 16 | 10 | Denní světla |
| 17 | 10 | Rádio, relé zapalovače (’90) |
| 18 | 10 | Odmlžovač zadního okna, elektrická zrcátka, klimatizace |
| 19 | 30 | Motor ventilátoru |
| 20 | 20 | Přední pravé okno |
| 21 | 20 | Přední levé okno |
| 22 | 20 | Zadní pravé okno |
| 23 | 20 | Zadní levé okno |

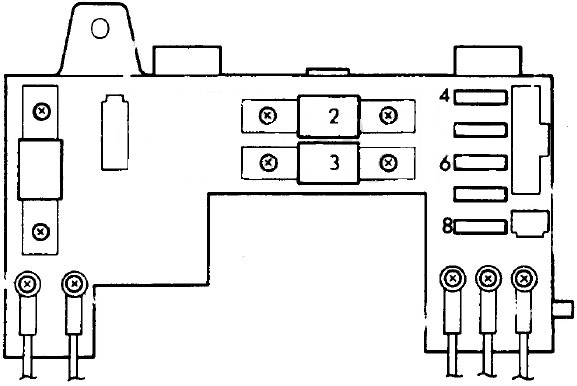

Pojistková skříňka v motorovém prostoru
| Číslo | Ampéráž [A] | Popis |
| 1 | 60 | Distribuce výkonu |
| 2 | 50 | Pojistková skříňka pro přístrojovou desku |
| 3 | 40 | Pojistková skříňka Dash, vnější osvětlení |
| 4 | 10 | Řídicí jednotka elektronická PGM-FI, nouzová světla, řídicí jednotka A/T (kombík), integrovaná řídicí jednotka (’90), automatické pásy (’90) |
| 5 | 15 | Klakson, brzdová světla, řídicí jednotka A/T (kombík), elektromagnet zámku klíče (pouze A/T), navíječe bezpečnostních pásů (’90) |
| 6 | 20 | Ohřívač zadního okna |
| 7 | 15 | Hlavní relé PGM-FI |
| 8 | 15 | Spojka kompresoru klimatizace, relé ventilátoru kondenzátoru |
Honda Civic (1992-1995) – schéma pojistkové skříňky
Rok výroby: 1992, 1993, 1994, 1995.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda Civic (1992-1995) je pojistka 23 v pojistkové skříňce v kabině.

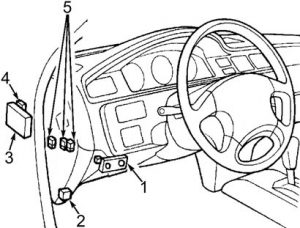

Kabina
- Pojistková skříňka
- Relé PGM-FI
- Tempomat
- Jednotka řízení denního svícení
- Relé uzavírání střechy s otevíráním Relé
otevírání střechy
M / T: Relé startovacího motoru
Pojistková skříňka v kabině
| Č. | Amp [A] | Popis |
| 1 | 30 | Motor otevírací střechy |
| 2 | – | – |
| 3 | 7,5 | Integrovaná řídicí jednotka;
Osvětlení kupole; Osvětlení zavazadlového prostoru; Připojovací konektor dat (DLC); Volitelný konektor „A“. |
| 4 | 20 | Motor pravého zadního okna |
| 5 | 20 | Motor pravého předního okna;
Ovládání elektrického okna (del Sol). |
| 20 | Motor levého předního okna | |
| 6 | 20 | Řídicí jednotka zámku dveří |
| 7 | 20 | Motor levého zadního okna;
Ovládání elektrického okna (del Sol). |
| 8 | 20 | Spínač / motor levého předního okna;
Ovládání elektrického okna (del Sol). |
| 20 | Motor pravého zadního okna | |
| 9 | 10 | Pravý potkávací světlomet;
Odpor denních světel. |
| 10 | 10 | Levý potkávací světlomet;
Kontrolka potkávacích světel; Odpor denních světel. |
| 11 | 10 | del Sol:
Pomocné relé světla |
| 12 | 15 | kromě del Sol:
PGM-FI; Alternátor; Tempomat; Skupina počítadla kilometrů; Jednotka pro detekci elektrického zatížení (ELD); Senzor rychlosti vozidla (VSS). |
| 13 | 7,5 | Zrcadla elektrická;
Systém proti zablokování; Proud vzduchu; Relé motoru ventilátoru; Relé vyhřívání zadního okna; Relé ventilátoru chladiče; Relé ventilátoru kondenzátoru. |
| 14 | 20 | Relé otevírání a zavírání střechy; |
| 15 | 10 | Hodiny;
Ukazatel skupiny; Spínač nouzových světel; Nouzová světla; Systém blokování; Integrovaná řídicí jednotka; Ukazatel odblokování střechy (del Sol); Elektromagnet blokování převodovky; Spínač polohy převodovky A / T; Hlavní spínač (del Sol). |
| 16 | 7,5 | Řídicí jednotka denního svícení;
Volitelný konektor „C“. |
| 17 | 10 | Řídicí jednotka denního svícení;
Volitelný konektor „B“. |
| 18 | 7,5 | PGM-FI;
Integrovaná řídicí jednotka; Modul řízení motoru (ECM). |
| 19 | 10 | Potkávací světla;
Snížení signálu; Polohová světla; Zadní světla; Osvětlení evidenčního čísla; Osvětlení konzoly; Volitelný konektor „D“. |
| 20 | – | – |
| 21 | 10 | Pravé potkávací světlo;
Spínač doplňkového světla (del Sol). |
| 22 | 10 | Levé potkávací světlo |
| 23 | 15 | Rádio stereo;
Přehrávač kazet nebo CD přehrávač; Zapalovač; Volitelný konektor „E“. |
| 24 | 15 | PGM-FI;
Alternátor; Tempomat; Ukazatel skupiny; Řídicí jednotka SRS; Senzor rychlosti vozidla (VSS). |
| 25 | 10 | |
| Relé | ||
| R1 | Aktivátor oken | |
| R2 | kromě del Sol ’94 -’95:
Nouzové pro směrovky |
|
- Pojistková skříňka
- Tempomat Jednotka ovládání denního svícení
- Relé pomocné
světla Hlavní relé PGM-FI
M / T: Relé spínače startovacího motoru Relé směrovek

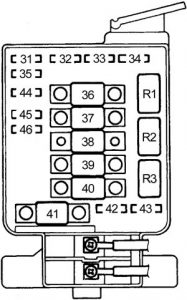

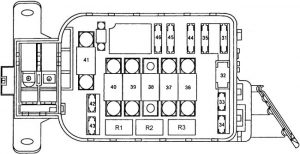

Motorový prostor
- Pojistková skříňka
- Odpor denního svícení
- Relé spojky kompresoru klimatizace, Relé ventilátoru kondenzátoru klimatizace
- s ABS: pojistková skříňka relé
Pojistková skříňka motorového prostoru
| Číslo | Amp [A] | Popis |
| 31 | 15 | Jednotka řízení elektroniky PGM-FI;
Hlavní relé PGM-FI. |
| 32 | 7,5 | PGM-FI;
Jednotka řízení elektroniky; Modul řízení motoru (ECM); Hodiny; Rádio stereo; Přehrávač kazet. |
| 33 | 15 | Relé ventilátoru chladiče |
| 34 | 30 | Odmlžovač zadního okna |
| 15 | Odmlžovač zadního okna | |
| 35 | 20 | Motor ventilátoru kondenzátoru, spojka kompresoru klimatizace |
| 36 | 50 | Distribuce napájení k pojistkám č. 1, 3 a 6;
Napájení okna; Volitelný konektor “A”. |
| 37 | 30 | Motor ventilátoru |
| 38 | – | – |
| 39 | 50 | Spínač zapalování (Bat) |
| 40 | 40 | Spínač kombinovaných světel;
Pojistka č. 17; Den světla. |
| 41 | 80 | Distribuce napájení (hlavní pojistka) |
| 42 | 20 | Klakson;
Brzdová světla; Elektromagnetický zámek klíče; Tempomat; Modul řízení motoru (ECM). |
| 15 | Klakson;
Brzdová světla; Elektromagnetický zámek klíče. |
|
| 43 | 10 | Aktivovat signální světla;
Směrovky; Relé nouzových světel; Spínač upozornění. |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| Relé | ||
| R1 | Ohřívač zadního skla | |
| R2 | Motor ventilátoru | |
| R3 | Ventilátor chladiče | |
Pojistková skříňka del comparto motore (’94 -’95)
| Č. | Amp [A] | Popis |
| 31 | 15 | Hlavní relé PGM-FI |
| 32 | 7,5 | Modul řízení motoru (ECM);
Hodiny; Rádiostereo; Přehrávač kazet. |
| 33 | 15 | Relé ventilátoru chladiče |
| 34 | 30 | Odmlžovač zadního okna |
| 15 | del Sol:
Odmlžovač zadního okna |
|
| 35 | 20 | Motor ventilátoru kondenzátoru;
Spojka kompresoru klimatizace. |
| 36 | 50 | Distribuce napájení k pojistkám č. 1, 3 a 6;
Napájení okna; Volitelný konektor “A”. |
| 37 | 30 | Motor ventilátoru |
| 38 | – | – |
| 39 | 50 | Spínač zapalování (Bat) |
| 40 | 40 | Spínač světel kombinovaných;
Pojistka č. 17. |
| 41 | 80 | Distribuce napájení (hlavní pojistka) |
| 42 | 20 | Klakson;
Světla brzdění; Elektromagnet zámku klíče. |
| 15 | del Sol:
Klakson; Světla brzdění; Elektromagnet zámku klíče. |
|
| 43 | 10 | Směrovky;
Relé světel havarijního osvětlení |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| Relé | ||
| R1 | Ventilátor chladiče | |
| R2 | Motor ventilátoru | |
| R3 | Odmlžovač zadního okna | |

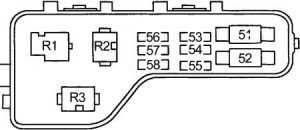

Pojistková skříňka relé v motorovém prostoru (s ABS)
| Číslo | Amp [A] | Popis |
| 51 | 50 | Motor čerpadla ABS |
| 52 | – | – |
| 53 | – | – |
| 54 | 15 | Řídicí jednotka ABS (+ B2) |
| 55 | 20 | Řídicí jednotka ABS (+ B1) |
| 56 | – | – |
| 57 | 7,5 | Řídicí jednotka ABS |
| 58 | – | – |
| Relé | ||
| R1 | Motor čerpadla ABS | |
| R2 | ABS zadní odolný vůči poruchám | |
| R3 | ABS přední odolný vůči poruchám | |
Honda Civic (1996-2000) – schéma pojistky
Rok výroby: 1996, 1997, 1998, 1999, 2000.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda Civic (1996-2000) je pojistka 27 v pojistkové skříňce v kabině.

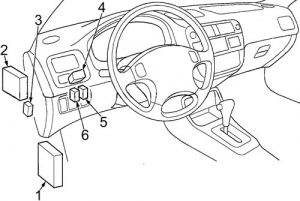

Kabina
- Pojistková skříňka
- Jednotka řízení zámku
- Modul řízení převodovky (TCM / CVT)
Jednotka řízení zámku bez klíče

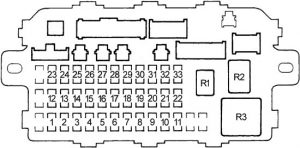

Pojistková skříňka v kabině
| Č. | Ampéráž [A] | Popis |
| 1 | – | – |
| 2 | – | – |
| 3 | 10 | Stěrač zadního okna;
Bezpečnostní systém. |
| 4 | 10 | Světlomet pravý (světlomety s tlumenými světly);
Jednotka řízení světlometů pro denní svícení (DRL). |
| 5 | 10 | Světlomet levý (světlomety s tlumenými světly);
Jednotka řízení světlometů pro denní svícení (DRL). |
| 6 | Bezpečnostní systém | |
| 7 | 20 | Motor okna zadního levého |
| 8 | 20 | Motor okna zadního pravého |
| 9 | 15 | ’98 -’00 (kromě GX):
Zapalování. |
| 10 | 20 | Motor okna předního prostoru pro cestující |
| 11 | 20 | Motor okna řidiče |
| 12 | 7,5 | Spínač výstražného signálu |
| 13 | 15 | Hlavní relé PGM-FI;
Modul doplňkového systému omezení (SRS). |
| 14 | 7,5 | Rádiový tuner stereofonní (’96 -’98);
Hlavní spínač tempomatu; Jednotka řízení zámku bez klíče (’99 -’00). |
| 15 | 7,5 | Modul detektoru elektrického zatížení (ELD);
Modul měření; Modul řízení převodovky – TCM (’96 -’98 CVT); PGM-FI; Senzor rychlosti vozidla (VSS). |
| 16 | 7,5 | Odvlhčovač zadního okna (’96 -’98);
Jednotka řízení ABS; Spínač elektrického zrcátka (’99 -’00). |
| 17 | 7,5 | Elektrická zrcátka (’96 -’98);
Proud vzduchu; Ovládání ventilátorů; Ovládání kompresoru klimatizace; Ventilátory. |
| 18 | 7,5 | Jednotka řízení světlometů
pro denní svícení (DRL). |
| 19 | 7,5 | Havarijní světla |
| 20 | 7,5 | Jednotka řízení světlometů
pro denní svícení (DRL). |
| 21 | 10 | Světlomet pravý (světlomet s tlumeným světlem) |
| 22 | 10 | Světlomet levý (světlomet s tlumeným světlem) |
| 23 | 10 | Jednotka doplňkového
systému zadržení (SRS). |
| 24 | 7,5 | Relé elektrického okna;
Otevíratelná střecha. |
| 25 | 7,5 | Integrovaná řídicí jednotka;
Systém zamykání; Modul měření. |
| 26 | 20 | Stěrač/ostřikovač přední |
| 27 | 10 | ’96 -’98:
Zásuvka napájení příslušenství. |
| 15 | ’99 -’00:
Zásuvka napájení příslušenství. |
|
| 28 | 10 | ’96 -’97:
Rádiový tuner. |
| 15 | ’98:
Rádiový tuner. |
|
| 10 | ’99 -’00:
Audio jednotka. |
|
| 29 | – | – |
| 30 | 7,5 | Osvětlení přístrojové desky a konzoly |
| 31 | 7,5 | Hlavní relé PGM-FI;
Modul řízení motoru/ motoru (PCM/ECM); Integrovaná řídicí jednotka. |
| 32 | 7,5 | Parkovací světla;
Osvětlení evidenčního čísla; Zadní světlomety. |
| 33 | 7,5 | Systém zamykání |
| Relé | ||
| R1 | Odvlhčovač zadního okna | |
| R2 | Aktuátor oken | |
| R3 | Směrovky; Havarijní světla. |
|
- Modul řízení vstřikovačů
- Tempomat
- Relé vstřikovače paliva
- Regulátor jasu světel přístrojové desky
- Relé startovacího motoru
- Relé klaksonu

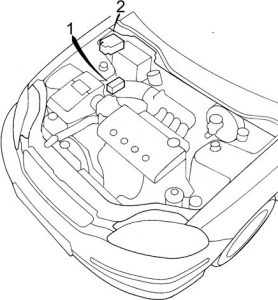

Motorový prostor
- Pojistková skříňka relé
- Pojistková skříňka

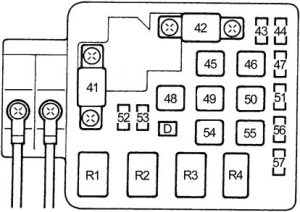

Pojistková skříňka motorového prostoru
| Číslo | Ampéráže [A] | Popis |
| 41 | 80 | Distribuce energie |
| 42 | 40 | Spínač zapalování (BAT) |
| 43 | 7,5 | Osvětlení stropu;
konektor datové sběrnice. |
| 44 | 20 | GX :
Hlavní relé PGM-FI; Modul řízení vstřikovače (relé vstřikovače paliva). |
| 15 | kromě GX:
Hlavní relé PGM-FI; Modul řízení vstřikovače (relé vstřikovače paliva). |
|
| 45 | – | – |
| 46 | 40 | Motory ovládání oken
(relé ovládání oken). |
| 47 | 7,5 | Audio jednotka (’99 -’00);
Hodiny; PCM (VBU); Stereo tuner (’96 -’98); Modul řízení převodovky (’96 -’98); Ovládací panel topení. |
| 48 | 30 | Spínač kombinovaných světel (světlomet);
Pojistka: č. 33. |
| 49 | – | – |
| 50 | 30 | Odvlhčovač zadního okna
(relé odvlhčovače zadního okna). |
| 51 | 20 | Jednotka řízení zámku dveří (’99 -’00);
jednotka řízení zámku bez klíče (’99 -’00); Otevřená střecha. |
| 52 | 15 | Klakson;
Brzdová světla; Signál brzdění. |
| 53 | 10 | Varovné světlo;
Směrovka; Relé nouzových světel. |
| 54 | 40 | Bezpečnostní systém (možnost) |
| 55 | 40 | Motor ventilátoru (relé motoru ventilátoru) |
| 56 | 20 | Motor ventilátoru kondenzátoru
(relé ventilátoru kondenzátoru); Spojka kompresoru klimatizace (relé spojky kompresoru klimatizace). |
| 57 | 20 | Motor ventilátoru chladiče
(relé ventilátoru chladiče). |
| Relé | ||
| R1 | Ventilátor kondenzátoru | |
| R2 | Spojka kompresoru klimatizace | |
| R3 | Ventilátor chladiče | |
| R4 | Motor ventilátoru | |

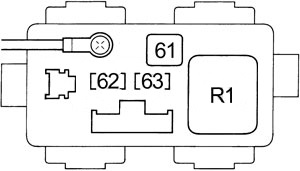

Pojistková skříňka relé v motorovém prostoru
| Č. | Ampéráž [A] | Popis |
| 61 | 40 | Motor čerpadla ABS |
| 62 | 20 | Řídicí jednotka ABS |
| 63 | 7,5 | Řídicí jednotka ABS |
| Relé | ||
| R1 | Motor čerpadla ABS | |
Honda Civic (2001-2005) – schéma pojistkové skříňky
Rok výroby: 2001, 2002, 2003, 2004, 2005.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda Civic (2001-2005) je pojistka 18 v pojistkové skříňce v kabině.

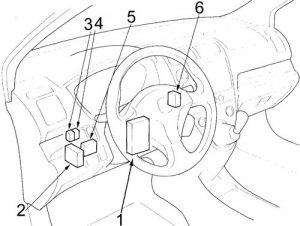

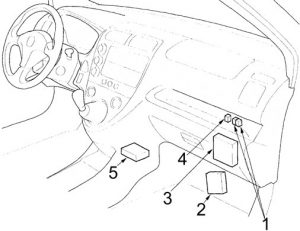

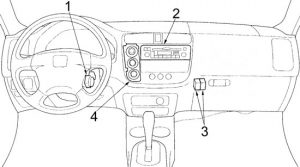

Kabina
- Pojistková skříňka
- Řídicí jednotka světel denního svícení (DRL)
- Hatchback: Relé světel denního svícení (DRL)
- Hatchback (’02 -’03): Relé tlumených světel
- Tempomat
- Hatchback: Přijímač bez klíče
Pojistková skříňka v kabině
| Číslo | Ampéráž [A] | Popis | ||
| 1 | 15 | vyloučené hybridní:
Zapalovací cívky. |
||
| 15 | Hybridní:
Řídicí jednotka motoru (ECM); Přední zapalovací cívky. |
|||
| 2 | 20 | 3 | 10 | Jednotka řízení denního svícení
(DRL); Jednotka řízení multiplex. |
| 4 | 10 | Relé senzoru paliva (A/F);
Alternátor; Senzor polohy vačkového hřídele (CMP); Tempomat; Senzor elektrického zatížení (ELD); Elektromagnetický ventil by-pass systém kontroly emisí par paliva (EVAP); Odvzdušňovací ventil absorbéru systému EVAP; Zavírací ventil odvzdušnění absorbéru systému EVAP; Vyhřívaná lambda sonda (HO2S); Senzor rychlosti vozidla (VSS); DC-DC převodník (hybridní); Řídicí jednotka převodovky (TCM); Třetí vyhřívaná lambda sonda (HO2S). |
||
| 5 | – | – | ||
| 6 | 7,5 | Jednotka řízení otevíracího střešního okna;
Relé napájení oken. |
||
| 7 | 20 | Relé otevírání a zavírání otevíracího střešního okna | ||
| 8 | 7,5 | Audio jednotka;
Jednotka řízení multiplex; Rozhraní CarLink. |
||
| 9 | 10 | Jednotka systému detekce polohy pasažéra
(OPDS) (boční airbag); Jednotka řízení funkce intermitentního stěrače zadního skla; Motor stěrače zadního skla; Spínač stěrače/trysky. |
||
| 15 | Hybridní:
Řídicí jednotka motoru (ECM); Zadní zapalovací cívky. |
|||
| 10 | 7,5 | Spínač světel couvání (M/T);
Jednotka řízení elektronického posilovače řízení (EPS); Skupina ukazatelů; Jednotka přijímače bez klíče; Jednotka řízení multiplex; Jednotka řízení bezpečnosti; Relé couvání A/T; Rozhraní CarLink; Elektromagnet zámku převodovky (A/T). |
||
| 11 | 7,5 | Jednotka řízení modulátoru ABS | ||
| 12 | 7,5 | Jednotka řízení denního svícení
(DRL); Jednotka řízení multiplex. |
||
| 13 | 10 | Jednotka systému doplňkového
zadržení (SRS) |
||
| 14 | 10 | Relé spojky kompresoru klimatizace;
Relé ventilátoru kondenzátoru klimatizace; Relé motoru ventilátoru; Ovládací panel topení; Spínač napájení zrcátka; Relé ventilátoru chladiče; Motor kontroly recirkulace; Relé odmrazovače zadního skla. |
||
| 15 | 2 | Jednotka řízení bezpečnosti | ||
| 10 | Jednotka řízení bezpečnosti |
| 16 | 20 | Vyhřívané sedadlo |
| 7,5 | Relé modulu řízení motoru
(MCM) č. 1. |
|
| 17 | 15 | Čerpadlo paliva;
Modul řízení motoru/systému přenosu (ECM/PCM); Hlavní relé PGM-FI č. 2; Skupina systému doplňkového omezení (SRS). |
| 18 | 15 | Zdroj napájení příslušenství |
| 19 | 7,5 | Spínač nouzových světel;
Směrovky. |
| 20 | 30 | Víko: modul řízení Multiplex,
Spínač stěrače/trysek na přední sklo; Motor stěrače předního skla. |
| 20 | Modul řízení Multiplex;
Spínač stěrače/trysek na přední sklo; Motor stěrače předního skla |
|
| 21 | 7,5 | Hybrid:
Modul řízení motoru (ECM); Relé startování. |
| 22 | 20 | Spínač napájení okna pro cestující;
Hlavní spínač napájení okna. |
| 23 | 20 | Hlavní spínač okna |
| 24 | 20 | Spínač okna zadního levého |
| 25 | 20 | Spínač okna zadního pravého |
| Podpora pojistky | ||
| 7,5 | Hybrid:
Relé ventilátoru během teplého restartu. |
|
| Relé | ||
| R1 | vyloučené hybrid:
Startování. |
|
| R2 | Zadní světlo | |
| R3 | Aktuátor oken | |
| R4 | Směrovky/nouzová světla. | |
- Řídicí jednotka imobilizéru – přijímač
- Audio jednotka
- Sedan, Coupe: Relé denního svícení (DRL)
Sedan, Coupe: Relé tlumených světel - Ovládací panel topení
Hatchback
- Hlavní relé PGM-FI č. 1
Hlavní relé PGM-FI č. 2 (čerpadlo paliva) - Řídicí jednotka elektronického posilovače řízení (EPS)
- Modul řízení motoru / skupina převodů (ECM / PCM)
- Relé senzoru poměru vzduch-palivo (A / F)
- Jednotka systému dodatečného zadržení (SRS)

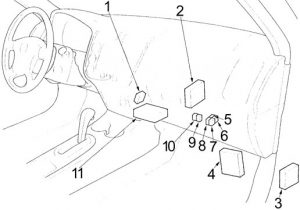

Sedan, Coupe
- Přijímač bez klíče
- Modul řízení motoru / skupina převodů (ECM / PCM)
- Hybrid: modul řízení převodů (TCM)
- Hybrid: Řídicí jednotka elektronického posilovače řízení (EPS)
- Hybrid: relé senzoru poměru vzduch-palivo (A / F)
- Hybrid: relé zpětného chodu A / T
- Hlavní relé PGM-FI č. 2 (čerpadlo paliva)
- Hlavní relé PGM-FI č. 1
- vyloučené hybrid: relé senzoru poměru vzduch-palivo (A / F)
- vyloučené hybrid: relé zpětného chodu A / T
- Jednotka systému dodatečného zadržení (SRS)

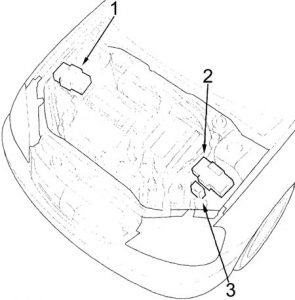

Motorový prostor
- vyloučené Hatch, Hybrid: pojistková skříňka
- Hatchback, hybrid: pojistková skříňka
- Hybrid: schéma relé

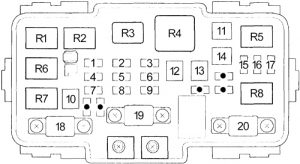

Schéma pojistkové skříňky motorového prostoru
| Číslo | Ampéráž [A] | Popis |
| 1 | 20 | Motor relé ventilátoru kondenzátoru;
Relé tření kompresoru klimatizace. |
| 2 | 15 | vyloučené hybridní verze:
Relé zadní světla, Dálková světla, Přední světla na polohu, Přední obrysová světla, Ovládací panel topení, Osvětlení evidenční tabulky, Zadní světla. |
| 10 | Hybrid:
Relé řídicího modulu motoru (MCM) č. 2. |
|
| 3 | 7,5 | vyloučené hybridní verze:
Osvětlení nákladového prostoru; Osvětlení stropu/světlometů; Spínač zapalování/osvětlení klíče; Reflektorová světla; Osvětlení zavazadlového prostoru. |
| 10 | Hybrid:
Osvětlení stropu; Spínač zapalování/osvětlení klíče; Světlomety; Relé zadního světla; Osvětlení zavazadlového prostoru. |
|
| 4 | 20 | Relé ventilátoru chladiče |
| 5 | 10 | Spínač výstražného světla |
| 6 | 15 | Relé hlavní PGM-FI č. 1;
Senzor polohy klikového hřídele (CKP); Řídicí jednotka motoru/systému převodovky (ECM/PCM); Vstřikovače; Ventil řízení minimálního vzduchu (IAC); Řídicí jednotka imobilizéru-přijímače; Relé hlavní PGM-FI č. 2; Senzor polohy vačkového hřídele (CMP) (TDC); Řídicí jednotka vstřikovače; Relé vstřikovače. |
| 7 | 15 | Spínač polohy pedálu brzdy;
Relé klaksonu; Brzdová světla; Brzdové signály (pro řídicí jednotku modulátoru ABS, řídicí jednotku motoru, systém převodovky (ECM/PCM), řídicí jednotku Multiplex). |
| 8 | 20 | Řídicí jednotka modulátoru ABS |
| 9 | 10 | Audio jednotka,
konektor datového připojení (DLC), skupina indikátoru, řídicí jednotka imobilizéru-přijímače, přijímací jednotka bez klíče, řídicí jednotka multiplex, panel rozhraní CarLink, modul řízení motoru (MCM) (hybrid), modul řízení převodovky (hybrid), bezpečnostní kontrola |
| 10 | 40 | Řídicí jednotka modulátoru ABS |
| 11 | 30 | Relé odmrazovače zadního okna |
| 40 | Coupe:
Relé odmrazovače zadního okna |
|
| 12 | 40 | Relé motoru ventilátoru |
| 13 | 40 | Pojistky (kabina):
7, 23 |
| 14 | 40 | Pojistky (kabina):
2, 3, 5, 15, 16 |
| 40 | Hybrid:
Relé ventilátoru restart během provozu; Pojistky (kabina): 2, 3, 5, 15, 16; Pojistka (motorový prostor): č. 60. |
|
| 15 | 15 | Světlomet levý,
řídicí jednotka denního svícení (DRL), relé DRL, skupina měření, kontrolka dálkových světel, řídicí jednotka Multiplex |
| 20 | Světlomet levý;
řídicí jednotka denního svícení (DRL); Relé DRL; Dioda DRL; Skupina počítadla kilometrů; Kontrolka dálkových světel; Řídicí jednotka Multiplex. |
|
| 16 | 20 | Blok elektrických dveří;
Řídicí jednotka Multiplex. |
| 17 | 15 | Světlomet pravý;
Relé denního svícení (DRL); Řídicí jednotka Multiplex. |
| 20 | Světlomet pravý;
Řídicí jednotka denního svícení (DRL); Řídicí jednotka Multiplex. |
|
| 18 | 60 | Řídicí jednotka elektronická
posilovače řízení (EPS) |
| 19 | 80 | Distribuce energie |
| 20 | 40 | Spínač zapalování (BAT) |
| Relé | ||
| R1 | Ventilátor chladiče | |
| R2 | Spojka kompresoru klimatizace | |
| R3 | Ohřívač zadního okna | |
| R4 | Motor ventilátoru | |
| R5 | Světlomet č. 1 | |
| R6 | Klakson | |
| R7 | Ventilátor kondenzátoru | |
| R8 | Světlomet č. 2 | |
Quadro relè motorový priestor (ibrido)
| Číslo | Ampéráž [A] | Popis |
| 60 | 20 | Motor ventilátoru chladiče |
| Relé | ||
| R1 | Ventilátor | |
| R2 | Číslo hlavní PGM-FI 2 | |

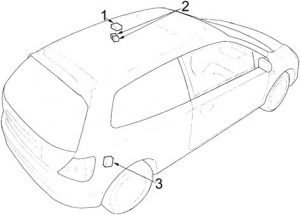

Hatchback
- Řídicí jednotka otevírání střechy
- Relé otevírání střechy
- Řídicí jednotka provozu intermitentního stěrače zadního skla

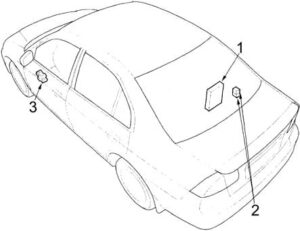

Sedan, Coupe
- Hybrid: modul řízení motoru (MCM)
- Hybrid: relé MCM č. 1, relé MCM č. 2
vyloučené hybrid : relé otevírání střechy, relé zavírání střechy - Hlavní spínač okna
Honda Civic (2006-2011) – schéma pojistek
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda Civic (2006-2011) je pojistka 29 ve schématu pojistkové skříňky v prostoru pro cestující.

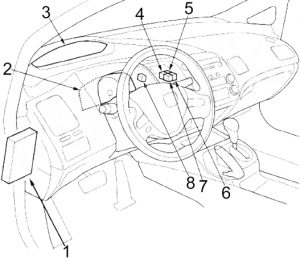

Prostor pro cestující
- Schéma pojistkové skříňky
- Modul řízení tachometru (otáčkoměr)
- Modul řízení manometru (Speedo)
- vyloučeno GX: Relé zásuvky napájení příslušenství konzoly
Hybrid: Relé zásuvky napájení předního příslušenství
GX: Relé řízení startovacího motoru - vyloučeno GX: Relé zásuvky napájení předního příslušenství
Hybrid: Relé zásuvky napájení příslušenství konzoly
GX : Relé zásuvky napájení příslušenství konzoly - GX: Relé zásuvky napájení předního příslušenství
- GX: Relé modulu řízení vstřikovačů
- SL (’09 -’11): Relé mlhového světla

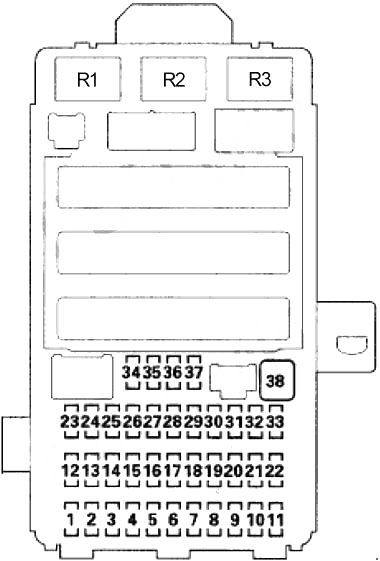

Schéma pojistkové skříňky prostoru pro cestující
| Číslo |
Ampéráž [A] |
Popis |
| 1 | 7.5 | Spínač elektrického zrcátka (4 dveře);
Relé ovládání oken (bez vypnutí klíče). |
| 2 | 15 | Vyloučeno hybrid:
Senzor polohy vačkového hřídele (CMP) A; Modul řízení motoru, pohonná jednotka (ECM / PCM); Jednotka řízení imobilizéru a bezklíčového systému. |
| 15 | Hybrid:
Modul řízení pohonné jednotky (PCM); Čerpadlo paliva (hlavní relé PGM-FI č. 2); Jednotka řízení imobilizéru a bezklíčového systému. |
|
| 3 | 10 | Alternátor;
Modul řízení motoru, pohonná jednotka (ECM / PCM); Ventil pro odvod par z nádrže (EVAP); Uzavírací ventil nádrže EVAP; Senzor hmotnostního průtoku vzduchu (MAF). |
| 10 | DC-DC konvertor;
Detektor elektrického zatížení (ELD); Ventil pro odvod par z nádrže (EVAP); Senzor hmotnostního průtoku vzduchu (MAF); Modul řízení pohonné jednotky (PCM); Spínač polohy brzdového pedálu; Přídavný vyhřívaný kyslíkový senzor (HO2S). |
|
| 4 | 7.5 | Modul řízení ABS nebo VSA;
Senzor bočního zrychlení (s VSA); Jednotka řízení elektrického posilovače řízení (EPS). |
| 5 | 15 | 2 dveře:
Audio zesilovač |
| 15 | Vyhřívání sedadla řidiče;
Vyhřívání předního sedadla spolujezdce; Relé vyhřívání sedadla. |
|
| 6 | – | – |
| 7 | 7.5 | Jednotka systému monitorování tlaku v pneumatikách (TPMS) |
| 8 | – | – |
| 9 | 7.5 | Jednotka systému detekce cestujících (ODS);
Skupina systému dodatečné bezpečnosti (SRS); Indikátor deaktivace airbagu spolujezdce. |
| 10 | 7.5 | Modul řízení manometru (otáčkoměr);
Hlavní spínač napájení okna (2 dveře s automatickým zdvihem, automatickým spouštěním); Spínač couvacího světla (M / T); Elektromagnet zámku převodovky (A / T); Integrovaná řídicí jednotka Multiplex (MICU); Jednotka systému monitorování tlaku v pneumatikách (TPMS); Modul BCM (hybrid); Čtyři rozhraní. |
| 11 | 10 | Jednotka systému dodatečné omezené bezpečnosti (SRS) |
| 12 | 10 | Pravý světlomet (potkávací světla) |
| 13 | 10 | Levý světlomet (potkávací světla) |
| 14 | 7.5 | Kontrolka audio systému;
Spínač nouzových světel; Osvětlení ovládacího panelu topení; Kontrolka HVAC, Osvětlení kontrolky otevíracího střešního okna; Indikátor deaktivace airbagu spolujezdce; Výběr a reset spínače světel; Osvětlení skříňky převodovky A / T; Kontrolka spínače audio systému; Kontrolka spínače kombinace tempomatu; Kontrolka spínače vyhřívání sedadla řidiče; Kontrolka spínače hlasového ovládání HFL; Čtyři rozhraní; Kontrolka spínače vyhřívání sedadla spolujezdce; Kontrolka spínače VSA. |
| 15 | 7.5 | Osvětlení polohy;
Zadní světla; Osvětlení registrační značky; Boční nouzová světla. |
| 16 | 10 | Pravý světlomet (potkávací světlo) |
| 17 | 10 | Levý světlomet (potkávací světlo) |
| 18 | 20 | Dálková světla;
Integrovaná řídicí jednotka Multiplex (MICU). |
| 19 | 15 | Osvětlení polohy;
Integrovaná řídicí jednotka Multiplex (MICU) |
| 20 | – | – |
| 21 | 20 | Světlomety;
Integrovaná řídicí jednotka Multiplex (MICU) |
| 22 | 7.5 | Hybrid:
Ovladač kompresoru klimatizace |
| 23 | 7.5 | Signál motorku pro startování;
Modul řízení pohonné jednotky (PCM). |
| 24 | 20 | Ovládání a motor střešního okna |
| 25 | 20 | Elektrické zamykání dveří;
Integrovaná řídicí jednotka Multiplex (MICU). |
| 26 | 20 | Motor okna řidiče (hlavní spínač okna) |
| 27 | – | – |
| 28 | 15 | Zásuvka napájení příslušenství zadní / konzola |
| 29 | 15 | Zásuvka napájení příslušenství přední |
| 30 | 20 | Verze 4 dveře:
Motor okna předního spolujezdce. |
| 20 | Verze 2 dveře:
Spínač střešního okna Ovladač a motor střešního okna; Motor okna spolujezdce. |
|
| 31 | – | – |
| 32 | 20 | Verze 4 dveře:
Motor okna zadního pravého; Spínač střešního okna; Ovladač a motor střešního okna. |
| 33 | 20 | Verze 4 dveře:
Motor okna zadního levého |
| 34 | – | – |
| 35 | 7.5 | Audio jednotka;
Zásuvka napájení příslušenství přední; Zásuvka napájení příslušenství zadní, konzola; Stereo zesilovač (2 dveře); Ovladač HandsFreeLink; Spínač zapalování; Integrovaná řídicí jednotka Multiplex (MICU); Čtyři rozhraní. |
| 36 | 10 | Ovládací panel topení;
Ovladač HVAC; Elektrická zrcátka; Motor ovládání recirkulace; Relé spínání kompresoru klimatizace; Relé motoru ventilátoru; Relé deflektoru elektrického zrcátka; Relé deflektoru zadního okna; Relé ovládání chladicího ventilátoru; Relé chladiče (dioda klimatizace); AHB Buzzer (Hybrid); Servo (Hybrid). |
| 37 | 7.5 | Denní světla;
Integrovaná řídicí jednotka Multiplex (MICU). |
| 38 | 30 | Přední stěrač;
Integrovaná řídicí jednotka Multiplex (MICU). |
| Relé | ||
| R1 | Napájení okna | |
| R2 | Čerpadlo paliva (PGM-FI Main 2) | |
| R3 | Motorek pro startování | |

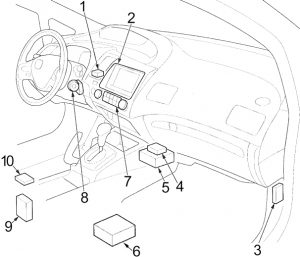

- ’08 -’11: Řídicí jednotka systému monitorování tlaku pneumatik (TPMS)
- Audio / navigační zařízení nebo audio zařízení
- Řídicí jednotka elektrického posilovače řízení (EPS)
GX: modul řízení vstřikovačů - 2 dveře: audio zesilovač
- Řídicí jednotka omezeného bezpečnostního systému (SRS)
- ’09 -’11: USB adaptér
- Řídicí jednotka systému vytápění, ventilace a klimatizace (HVAC) nebo ovládací panel topení
- Řídicí jednotka imobilizéru bezklíčového systému
- ’09 -’11: Řídicí jednotka HandsFreeLink
- 4 dveře: audio zesilovač

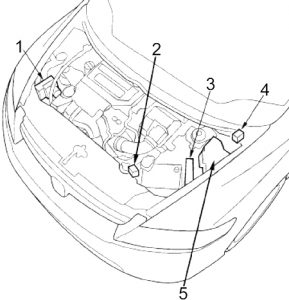

Motorový prostor
- Řídicí jednotka modulátoru ABS nebo VSA
- Hybrid: pojistková skříňka č. 2
- Modul řízení motoru / pohonné jednotky (ECM / PCM)
- Hybrid: jednotka servo
- Pojistková skříňka č. 1

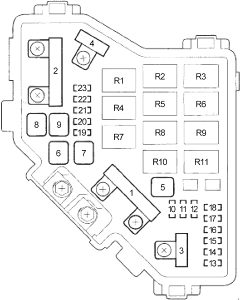

Pojistková skříňka motorového prostoru č. 1
| Číslo |
Ampéráž [A] |
Popis |
| 1 | 100 | Baterie;
Distribuce energie. |
| 70 | Řídicí jednotka elektrického posilovače řízení (EPS) | |
| 2 | 50 | Spínač zapalování |
| 80 | vyloučeno hybrid:
Pojistky (prostor pro cestující): 5, 6, 7, 27, 28, 29, 31 |
|
| 80 | 06-07 (hybrid):
Pojistky (prostor pro cestující): 5, 6, 7, 27, 28, 29, 31 |
|
| 60 | 08-11 (hybrid):
Pojistky (prostor pro cestující): 5, 6, 7, 27, 28, 29, 31 |
|
| 3 | 30 | Řídicí jednotka modulátoru ABS nebo VSA |
| 30 | vyloučeno hybrid:
Modul řízení ABS nebo VSA |
|
| 30 | Hybrid:
Modul řízení modulátoru ABS |
|
| 40 | Hybrid:
Modul řízení VSA |
|
| 4 | 50 | Pojistky (prostor pro cestující): 18, 19, 20, 21 |
| 40 | Pojistky (prostor pro cestující): 24, 25, 26, 30, 32, 33 | |
| 5 | 40 | Servo |
| 6 | 20 | Relé ventilátoru kondenzátoru klimatizace;
Motor ventilátoru kondenzátoru klimatizace. |
| 7 | 20 | M / T:
Relé ventilátoru chladiče; Motor ventilátoru chladiče. |
| 30 | A / T:
Relé ventilátoru chladiče; Motor ventilátoru chladiče. |
|
| 8 | 30 | 4 dveře:
Relé deflektoru zadního okna; Deflektor zadního okna. |
| 40 | 2 dveře:
Relé deflektoru zadního okna; Deflektor zadního okna. |
|
| 9 | 40 | Relé motoru ventilátoru;
Motor ventilátoru. |
| 10 | 10 | Výstražná světla;
Integrovaná řídicí jednotka Multiplex (MICU); Modul řízení manometru (tachometr); Modul řízení manometru (otáčkoměr). |
| 11 | 15 | Senzor poměru vzduch-palivo (A / F) č. 1;
Modul řízení motoru, skupina pohonu (ECM / PCM); Elektromagnetický ventil odvzdušňovacího ventilu (hybrid). |
| 12 | 15 | Brzdová světla;
Modul řízení motoru, skupina pohonu (ECM / PCM); Klakson; Integrovaná řídicí jednotka Multiplex (MICU). |
| 13 | 15 | Hybrid:
Zapalovací cívky zadní |
| 14 | 15 | Hybrid:
Zapalovací cívky přední |
| 15 | 7.5 | Relé ventilátoru kondenzátoru klimatizace |
| 16 | – | – |
| 17 | 15 | 2 dveře:
Audio zesilovač |
| 18 | 15 | vyloučeno hybrid:
Zapalovací cívky; Řídicí jednotka motoru, pohonná jednotka (ECM / PCM). |
| 20 | Hybrid:
Zapalovací cívky; Řídicí jednotka pohonné jednotky (PCM). |
|
| 19 | 15 | Senzor polohy klikového hřídele (CKP);
Senzor polohy vačkového hřídele (CMP) B; Řídicí jednotka motoru, pohonná jednotka (ECM / PCM); Relé řízení elektronického systému správy škrticí klapky (ETCS); Vstřikovače; Hlavní relé PGM-FI č. 1 (Fl MAIN); Hlavní relé PGM-FI č. 2 (čerpadlo paliva) (vyloučeno hybrid). |
| 20 | 7.5 | Relé spojky kompresoru klimatizace;
Spojka kompresoru klimatizace. |
| 21 | 15 | Relé řízení elektronického systému správy škrticí klapky (ETCS);
Řídicí jednotka motoru, pohonná jednotka (ECM / PCM). |
| 22 | 7.5 | Osvětlení stropu;
Osvětlení mapy; Osvětlení zavazadlového prostoru; Elektrické pomocné čerpadlo vody; Relé elektrického pomocného čerpadla vody. |
| 23 | 10 | Audio jednotka;
Rozhraní datového konektoru (DLC); Řídicí jednotka tachometru (tachometr); Řídicí jednotka směrovky (Speedo); Spínač upozornění; Řídicí jednotka bezklíčového systému s imobilizérem; Integrovaná řídicí jednotka Multiplex (MICU); Řídicí jednotka motoru (MCM) (hybrid); BCM modul (hybrid); Řídicí jednotka systému hands-free. |
| Relé | ||
| R1 | Ventilátor chladiče | |
| R2 | Ventilátor kondenzátoru klimatizace | |
| R3 | Řízení ventilátoru | |
| R4 | Řízení elektronického systému správy škrticí klapky (ETCS) | |
| R5 | Motor ventilátoru | |
| R6 | Deflektor zrcátek | |
| R7 | Hlavní PGM-FI (č. 1) | |
| R8 | Deflektor zadního okna | |
| R9 | Podrelé PGM-FI | |
| R10 | Spojka kompresoru klimatizace | |
| R11 | Zapalovací cívka | |
ECM – modul řízení motoru (s manuální převodovkou)
PCM – modul řízení pohonného ústrojí (s automatickou převodovkou)

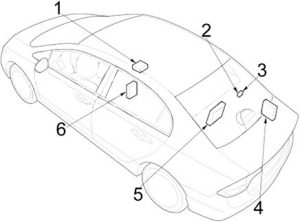

Schéma pojistek motorového prostoru č. 2
| Nr |
Ampéráže [A] |
Popis |
| 61 | 10 | Modul BCM;
Relé modulu řízení motoru (MCM) č. 2; Modul serva. |
| 62 | 7.5 | Modul BCM;
Relé modulu řízení motoru (MCM) č. 1. |
| 63 | 15 | Servo |
| 64 | – | – |
| Relé | ||
| R1 | Elektrická pomocná vodní pumpa | |
| R2 | Palivová pumpa | |
- ’09 -’11: Adaptér USB
- Hybrid: relé modulu řízení motoru (MCM) č. 1
- Hybrid: relé modulu řízení motoru (MCM) č. 2
- 07-10: Přijímač XM (s navigací)
- Hybrid: modul řízení motoru (MCM)
- ’09 -’11: Jednotka řízení HandsFreeLink
Honda Civic (2012) – schéma pojistek
Rok výroby: 2012.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda Civic (2012) je pojistka 12 v pojistkové skříňce pod přístrojovou deskou.
Pojistková skříňka motorový prostor
Nachází se blízko nádrže brzdové kapaliny.
| Č. | Popis | Ampéráž [A] |
| 1 | EPS | 70 |
| – | – | |
| Motor ABS / VSA | 30 | |
| ABS / VSA FSR | 30 | |
| – | – | |
| Hlavní pojistka | 100 | |
| 2 | IG | 50 |
| Pojistková skříňka hlavní | 60 | |
| Pojistková skříňka hlavní 2 | 60 | |
| Hlavní světlomet | 30 | |
| – | – | |
| Zadní odvlhčovač | 30 | |
| – | – | |
| Ventilátor | 40 | |
| – | – | |
| Motor pomocného ventilátoru | 20 | |
| Hlavní motor ventilátoru | 20 | |
| 3 | – | – |
| 4 | Levý tlumený světlomet | 10 |
| 5 | Startování DIAG, ST MG | 7,5 |
| 6 | Pravý tlumený světlomet | 10 |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Úroveň oleje | 7,5 |
| 12 | Světlomety mlhová světla* | (20) |
| 13 | Sedadlo řidiče elektricky nastavitelné * | (20) |
| 14 | Světlomety nouzové | 10 |
| 15 | FI Sub | 15 |
| 16 | Cívka IG | 15 |
| 17 | Brzdy | 15 |
| 18 | Klakson | 10 |
| 19 | Zesilovač premium * | (20) |
| 20 | INJ | (15) |
| 21 | IGP | 15 |
| 22 | DBW | 15 |
| 23 | H / L LO | 20 |
| 24 | Sedadlo řidiče elektricky sklopné * | (20) |
| 25 | Spojka MG | 7,5 |
| 26 | – | – |
| 27 | – | 20 |
| 28 | Osvětlení interiéru | 7,5 |
| 29 | Rezerva | 10 |
| *: Není k dispozici ve všech modelech | ||

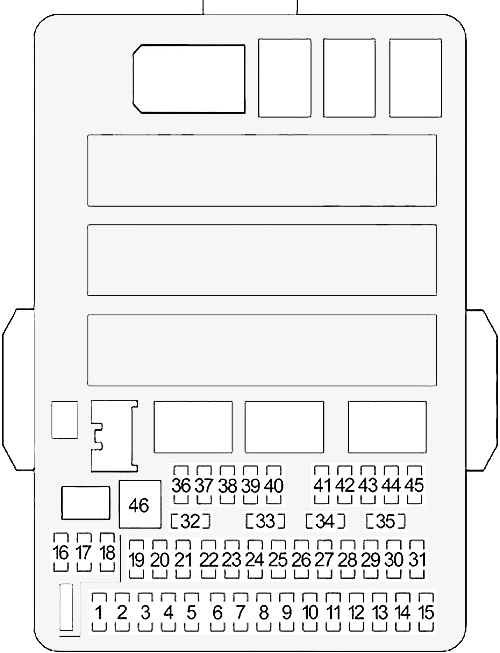

Pojistková skříňka interní
Nachází se pod přístrojovou deskou.
| Č. | Popis | Ampéráž [A] |
| 1 | – | – |
| 2 | ACG | 15 |
| 3 | SRS | 10 |
| 4 | Čerpadlo paliva | 15 |
| 5 | Odometer | 7,5 |
| 6 | Aktivátor okna | 7,5 |
| 7 | VB SOL * | (15) |
| 8 | Motor zámku dveří 2 (odblokování) | 15 |
| 9 | Motor zámku dveří 1 (odblokování) | 15 |
| 10 | – | – |
| 11 | Otevíratelná střecha * | (20) |
| 12 | Napájecí zdroj příslušenství (středová konzola) | (15) |
| 13 | – | – |
| 14 | Vyhřívání sedadel * | (15) |
| 15 | Motor zámku dveří řidiče (odblokování) * | (10) |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | ACC | 7,5 |
| 20 | Blokování klíče ACC | 7,5 |
| 21 | Denní světla | 7,5 |
| 22 | HAC | 7,5 |
| 23 | – | – |
| 24 | ABS / VSA | 7,5 |
| 25 | – | – |
| 26 | – | – |
| 27 | Zásuvka napájení příslušenství (přední) | 15 |
| 28 | Přerušovaný | 15 |
| 29 | ODS | 7,5 |
| 30 | Motor zámku dveří řidiče (blokování) * | (10) |
| 31 | – | – |
| 32 | Motor zámku dveří 2 (blokování) | 15 |
| 33 | Motor zámku dveří 1 (blokování) | 15 |
| 34 | Malá světla | 7,5 |
| 35 | Osvětlení | 7,5 |
| 36 | – | – |
| 37 | – | – |
| 38 | Hlavní světlomet levý | 10 |
| 39 | Hlavní světlomet pravý | 10 |
| 40 | TPMS * | (7,5) |
| 41 | Blokování dveří | 20 |
| 42 | Napájení okna řidiče | 20 |
| 43 | Elektrické okno zadní na straně spolujezdce | (20) |
| 44 | Elektrické okno přední na straně spolujezdce | 20 |
| 45 | Elektrické okno boční řidiče | (20) |
| 46 | Přerušovaný | 30 |
| *: Není k dispozici ve všech modelech | ||
Honda Civic (2013) – schéma pojistek
Rok výroby: 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda Pilot (2009-2015) je pojistka 35 v pojistkové skříňce
O Honda Civic (1980-2019)
Honda Civic je ikonický model automobilu, který se vyrábí od roku 1980. Během své dlouhé historie se Civic stal oblíbeným mezi řidiči pro svou spolehlivost, úspornost a všestrannost. Tento model nabízí širokou škálu motorových možností, včetně benzínových a naftových motorů, jakož i hybridních verzí v pozdějších letech. Civic je známý svou kompaktní velikostí, která je ideální pro městské prostředí, ale zároveň poskytuje dostatek prostoru pro cestující a zavazadla. S každou novou generací přináší Honda inovativní technologie a vylepšení, která zvyšují komfort a bezpečnost jízdy.
Schéma pojistkové skříňky Honda Civic
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Honda Civic od roku 1980 do 2019. V typickém modelu Honda Civic se pojistková skříňka nachází pod palubní deskou na straně řidiče a v motorovém prostoru. Naše diagramy detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem v elektrickém systému vozidla, a proto je důležité mít přesné informace o její konfiguraci a údržbě.
