Honda Passport (1993-2002) – pojistková skříňka

V tomto článku naleznete diagramy pojistkové skříňky Honda Passport 1993-2002, získáte informace o poloze panelů pojistek v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).

Schéma pojistek a relé – Honda Passport

Týká se vozidel vyrobených v letech:

1993, 1994, 1995, 1996, 1997.

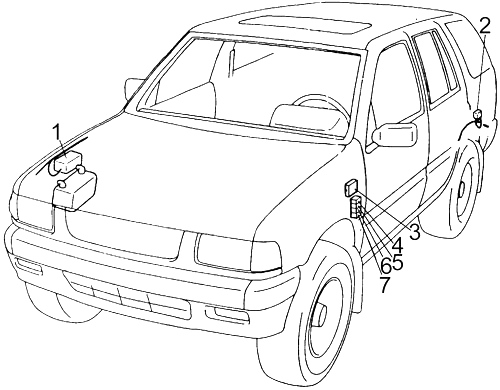

Poloha

1. Pojistková skříňka č. 1
2. Relé stěrače zadního skla
3. Pojistková skříňka č. 2
4. Relé odvlhčovače zadního okna
5. Relé zadního světla
6. Relé napájení okna
7. Relé pro změnu nahoru

Pojistková skříňka prostoru pro cestující (’93-’95,5)

Číslo	Ampéráž [A]	Popis
1	10	Zadní světla a boční světla, parkovací světla, osvětlení registrační značky, osvětlení přístrojů
2	10	Brzdové světlo, počítač ECT (4WD A/T)
3	10	Vnitřní osvětlení, světlo zavazadlového prostoru, zařízení pro upozornění na bezpečnostní pás (akustický signál), kontrolér ECM (2,6 l)
4	25	Odvlhčovač zadního okna, elektrické zámky dveří, spouštění skla zadního víka
5	10	3,2L: Modul řízení automatické převodovky (TCM), světla couvání
	20	2,6L: Palivové čerpadlo, systém vstřikování paliva
6	15	Stěrač a přední stěrač, odvlhčovače zrcátek
7	10	Ukazatele, směrovky, elektrické ovládání oken (3,2 l), senzor rychlosti vozidla (VSS) (3,2 l), odvlhčovač zadního okna (2,6 l)
8	10	Nabíjecí systém, světla couvání, systém vstřikování paliva, tempomat (3,2 l), brzdová světla (3,2 l)
9	15	Cívka zapalování

10	10	Zadní stěrač/ostřikovač
11	10	3.2L: Systém startování
	10	2,6L: Startovací motor, modul řízení motoru (ECM)
12	15	Zapalovač cigaret, rádio, elektrická zrcátka
13	20	Kontrola ABS zadního kola
14	—	—
15	—	—
16	—	—
17	—	—
Spínač obvodu
18	30	Napájení okna

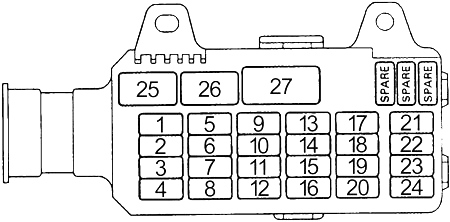

Pojistková skříňka v prostoru pro cestující (‘95,5-’97)

Číslo	Ampéráž [A]	Popis
1	10	Motor startování
2	20	’95: Palivové čerpadlo
3	15	Generátor, ECM, VSV EGR (3,2 l), kanystr VSV (3,2 l), kontrolér směrovky (3,2 l), prvky ovládání kompresoru klimatizace (’96)
4	15	Startovací cívka (2,6L), elektronické zapalování (3,2L), Power SW (2,6L)
5	15	Zadní světlo, osvětlení osvětlení, kontrolér osvětlení
6	15	Bezpečnostní systém
7	15	Měřicí přístroj, relé odmrazování zadního okna, senzor rychlosti vozidla, bezpečnostní pás – akustický signál připomenutí pro klíč a světlo, indikátor rychlosti, kontrolér zámku převodovky
8	15	Bezpečnostní systém
9	10	Osvětlení v prostoru pro uložení, osvětlení pohostinnosti, osvětlení kupole, osvětlení mapy, bezpečnostní pás – zvuk připomenutí pro tlačítka a světla, zvuk
10	—	—
11	20	Odtok/sprchovač přední, stěrače s intervalovým chodem
12	10	Kontrola tempomatu, systém změny převodovky za jízdy
13	15	Brzdová světla, vysoké brzdové světlo, tempomat, kontrolér ABS zadního kola, automatická převodovka TCM (3,2 l), zamykání převodovky a kontrolér směrovky (3,2 l)
14	20	Zamknutí dveří napájené

15	15	Osvětlení couvacího světla, směrovka, blikač, tempomat (A/T) Relé elektrického okna, vyhřívání zrcátek
16	10	Odtok/sprchovač zadní
17	15	Odvlhčovač zadního okna, pohon dveří, spínač odmrazování, bezpečnostní systém
18	15	Odvlhčovač zadního okna, pohon dveří, spínač odmrazování, bezpečnostní systém
19	15	Audio, napájení zrcadla
20	15	Zapalovač
21	10	SRS 1 (airbag) – kontrolka upozornění
22	10	SRS 2 (airbag) – Inflátor (řidič a cestující)
23	20	Kontrolér ABS zadní
24	10	ABS
Dioda
25	—	Osvětlení kupole
26	—	Osvětlení pohostinnosti
Spínač obvodu
27	30	Napájení okna

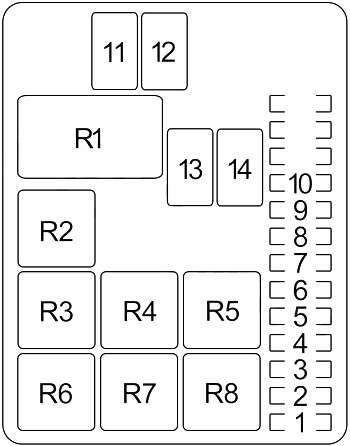

Pojistková skříňka motorového prostoru (’93-‘95,5)

Číslo	Ampéráž [A]	Popis
1	15	2,6 l: ECM, systém vstřikování paliva
	10	3.2L: vyhřívaný senzor kyslíku, systém vstřikování paliva
2	20	2,6L: Palivové čerpadlo
	15	3.2L: Palivové čerpadlo
3	15	Směrovky, nouzová světla
4	10	Klakson, zámky dveří
5	10	Systém nabíjení, kontrolka nabíjení
6	10	2,6 l: vyhřívaný senzor kyslíku, systém vstřikování paliva
	10	3.2L: Systém uzamknutí A/T
7	20	Ovládání ventilátoru topení/klimatizace
8	10	Ovládání kompresoru klimatizace
9	10	Pravý světlomet

10	10	Světlomet vlevo
11	30	Hlavní č. 2
12	30	A/T: Ventilátor kondenzátoru
13	30	3.2L: Modul řízení motoru (ECM)
14	60	Hlavní č. 1
Relé
R1		Zadní
R2		Startovací motor
R3		Klimatizace – Topení
R4		Nabíjení
R5		Modul řízení motoru (ECM)
R6		Světlomet
R7		Kompresor klimatizace
R8		Palivové čerpadlo

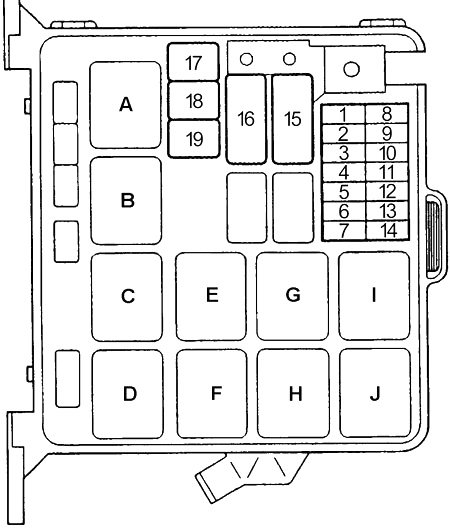

Pojistková skříňka motorového prostoru (‘95,5-’97)

Číslo	Ampéráž [A]	Popis
1	15	Kontrolka, blikač
2	10	Klaksón, konektor pro připojení dat (DLC)
3	—	—
4	20	Motor ventilátoru
5	10	Spojka kompresoru klimatizace, kompresor klimatizace (3,2 l), zařízení pro rychlou kontrolu minimálních otáček (2,6 l)
6	10	’95: Kontrolka nabíjení
7	—	—
8	10	Světlomet – levý, kontrolka dálkových světel
9	10	Světlomet – pravý
10	10	Senzor O2 (senzor kyslíku)
	20	‘3,2L (’96-’97): Senzor O2 (senzor kyslíku)
11	20	Palivové čerpadlo 1
12	15	ECM, vstřikovač paliva, VSV, EGR (2,6 l), kanystr VSV (2,6 l), elektroventil EGR (2,6 l), regulátor výkonu VSV (2,6 l)
13	15	’96-’97: Modul elektronické kontroly brzdy (EBCM)
14	20	2,6 l: Palivové čerpadlo 2
14	15	’96-’97: Hydraulická jednotka ABS
15	100	’95: Distribuce napájení, systém nabíjení
	60	’96-’97: Systém vstřikování paliva, systém startování
16	60	’95: Spínač klíče

	100	’96-’97: Distribuce výkonu, systém nabíjení
17	30	’95: Ventilátor kondenzátoru
	40	’96-’97: ABS
18	—	—
19	30	’96-’97: Ventilátor kondenzátoru
Relé
A		Světlomet
B		3,2 l: klimatizace – kompresor
C		Nabíjení
D		Klaksón
E		Termický
F		Startovací motor
G		Topení
H		Modul řízení motoru (ECM)
I		Palivové čerpadlo
J		3.2L: Ventilátor klimatizace
Dioda
		Relé startovacího motoru, kontrolka nabíjení, přístupový port
		Modul řízení motoru (ECM)
		Palivové čerpadlo

O Honda Passport (1993-2002)

Honda Passport, vyráběná v letech 1993 až 2002, je SUV, které vzniklo ve spolupráci s Isuzu. Tento model je známý svou robustností a spolehlivostí, což ho činí ideálním pro rodinné výlety i terénní jízdy. Passport byl dostupný s různými motorizacemi, včetně šestiválcových motorů, které poskytovaly dostatečný výkon pro každodenní použití i náročnější podmínky. Interiér vozidla nabízel pohodlné sezení a dostatek prostoru pro pasažéry i zavazadla. Díky své konstrukci a vybavení se Honda Passport stala oblíbenou volbou mezi SUV v daném období.

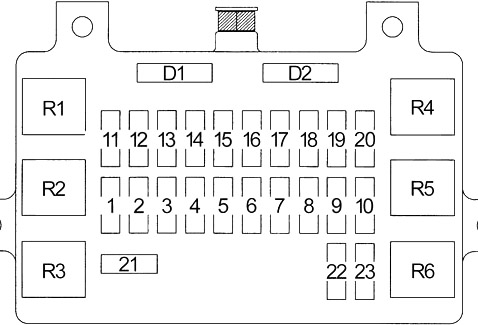

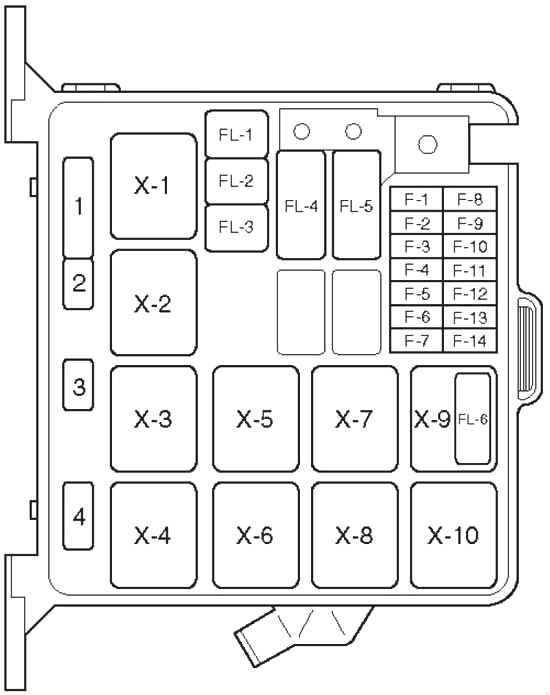

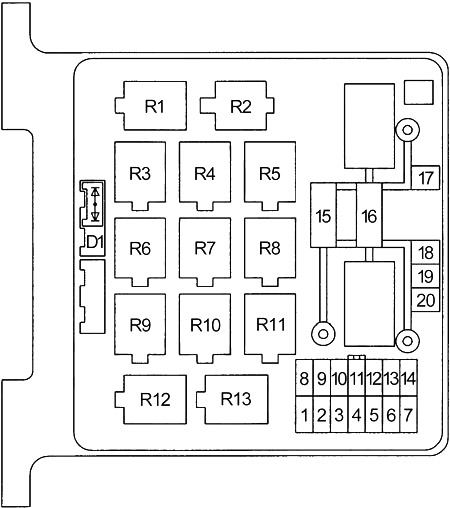

Schéma pojistkové skříňky Honda Passport

Tato stránka zobrazuje schéma pojistkové skříňky pro model Honda Passport, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektronických zařízení ve vozidle.
