Honda Odyssey RA (1994-1998) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Honda Odyssey (RA) 1994-1998, získáte informace o poloze panelů pojistek v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).

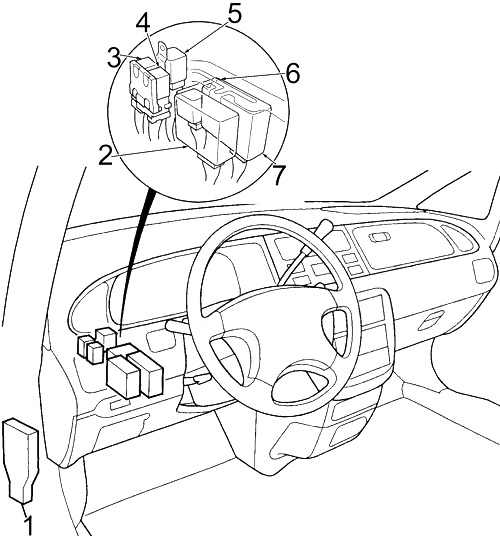

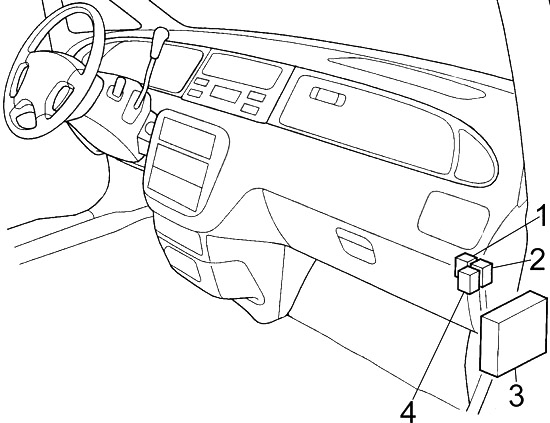

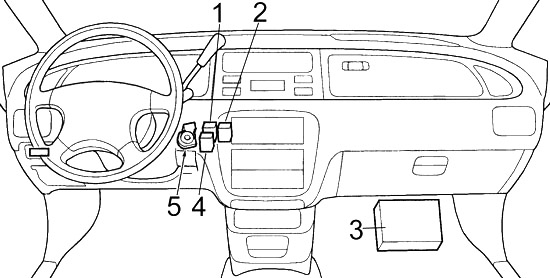

Kabina
- Pojistková skříňka
- Jednotka řízení denního svícení (DRL)
- 1994→?: Relé odpojení startéru
?→1999: Relé otevření střechy
?→ 1999: Relé odpojení potkávacích světel (s DRL) - Relé uzavření střechy
- 1994→?: Relé otevření střechy
?→ 1999: Relé odpojení startéru - 1994→?: Relé potkávacích světel (s DRL)
?→ 1999 : Hlavní relé PGM-FI - Jednotka řízení zámku
- 1994→?: Relé klaksonu
?→ 1999: Relé bezpečnosti ABS - ?→1999: Relé couvání A/T
- Modul řízení systému přenosu (PCM)
- Relé zapalovače cigaret
- ?→1999: Jednotka imobilizéru
- ? →1999: Relé klaksonu
- ?→1999: Relé couvání A/T
1994→?: Relé ochrany ABS (přední) - 1994 → ?: Relé bezpečnosti ABS (zadní)
- Jednotka řízení ABS

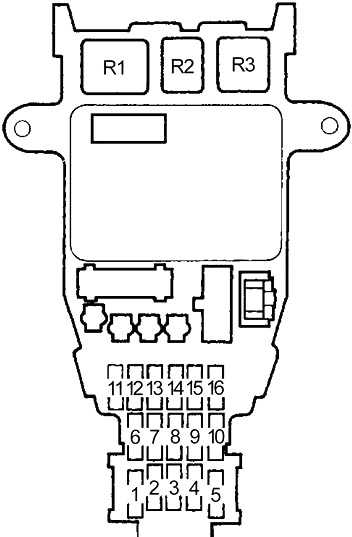

Pojistková skříňka v kabině
Pojistková skříňka se nachází za krytem na dolním panelu na straně řidiče.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Rezerva |
| 2 | 10 | Světla couvání, směrovky a světla upozornění/směrovky, indikátor polohy páky převodovky, elektromagnet zámku převodovky, indikátor bezpečnosti, senzor rychlosti vozidla (VSS), světla/relé směrovek, integrovaná řídicí jednotka |
| 3 | 15 | Hlavní relé PGM-FI, čerpadlo paliva, jednotka systému zadržení (SRS) |
| 4 | 10 | Jednotka systému zadržení (SRS) |
| 5 | 7,5 | Rezerva |
| 6 | 20 | Rezerva |
| 7 | 7,5 | 1994→?: Alternátor, modul řízení převodovky (TCM), senzor elektrického zatížení (ELD), modul řízení ventilátoru chladiče, tempomat (ECU) |
| 15 | ?→1999: Alternátor, modul řízení převodovky (TCM), senzor elektrického zatížení (ELD), modul řízení ventilátoru chladiče, tempomat (ECU) | |
| 8 | 10 | 1994→?: Relé oken, střešní panel, zadní stěrač |
| 15 | ?→1999: Zapalovací cívky | |
| 9 | 30 | 1994→?: Přední stěrač/tryska, občasný stěrač |
| 10 | ?→1999: Přední stěrač/tryska, občasný stěrač |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 10 | 10 | Rezerva |
| 11 | 30 | Rezerva |
| 12 | 7,5 | Napájení zrcadla |
| 13 | 7,5 | Relé kontroly vytápění, relé odpojení kompresoru klimatizace, modul kontroly ventilátoru chladiče, motor kontroly recirkulace, panel kontroly vytápění, kontrolka defrosteru zadního okna, motor kontroly režimu, termostat klimatizace, relé defrosteru zadního okna, relé motoru ventilátoru |
| 14 | 7,5 | Hlavní relé PGM-FI, modul kontroly motoru/pohonného systému (ECM/PCM), směrovka (okruh kontroly brzd), signál startéru |
| 15 | 7,5 | Jednotka kontroly denního svícení (DRL) |
| 16 | 7,5 | Anténa motoru rádia, relé zapalovače cigaret |
| 17 | 10 | ?→1999: Relé elektrického okna, relé střešního okna, stěrač zadního okna |
| R1 | Směrovky a nouzová světla | |
| R2 | Motor ventilátoru | |
| R3 | Defroster zadního okna | |
