Honda Odyssey RL1 (1999-2004) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Honda Odyssey (RL1) 1999-2004, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

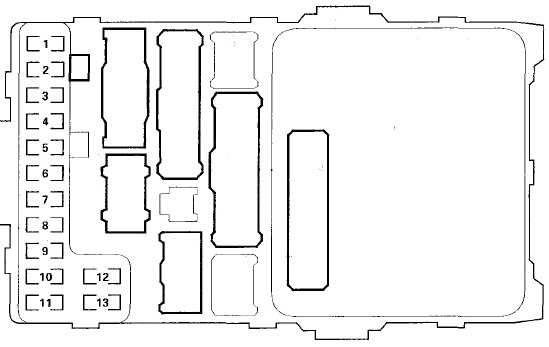

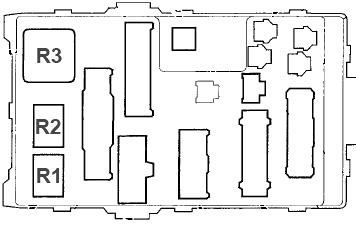

Pojistková skříňka v prostoru pro cestující 1
Nachází se pod přístrojovou deskou na straně řidiče.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 15 | Čerpadlo paliva, relé hlavní PGM-FI, jednotka systému zadržení doplňkového (SRS) (VA) |
| 2 | 10 | Jednotka systému zadržení doplňkového (SRS) (VB) |
| 3 | 7,5 | Relé spojky kompresoru klimatizace, relé motoru ventilátoru. Jednotka řízení klimatizace. Relé ventilátoru kondenzátoru, relé řízení ventilátoru, panel řízení topení, relé ventilátoru chladiče, relé motoru ventilátoru klimatizace vzadu, relé deflektoru zadního skla, relé režimu klimatizace a motoru, motor řízení recirkulace |
| 4 | 7,5 | Jednotka řízení ABS (1999-2000 LX), jednotka řízení ABS/TCS (EX, EX-L, 2001-2004 LX), volitelný konektor S, deflektory zrcátek, zrcátka, relé vyhřívání sedadel (EX-L) |
| 5 | 7,5 | Jednotka řízení denního svícení (DRL) |
| 6 | 15 | Alternátor, kontrolka systému nabíjení, hlavní spínač tempomatu, jednotka tempomatu, jednotka senzoru elektrického zatížení (ELD), ventil uzávěrky nádrže párami paliva (EVAP), elektromagnetický ventil obcházení EVAP, elektromagnetický ventil řízení proudu EVAP, elektromagnetický ventil řízení montáže motoru, modul řízení systému pohonu (PCM), ohřívané senzory kyslíku primární a sekundární, senzor rychlosti vozidla (VSS) (s navigačním systémem), navigační systém (2000-2004), PGM-FI |
| 7 | 10 | 1999-2000: Motor zadního stěrače, motor zadního ostřikovače, motor předního ostřikovače |
| 15 | 2001-2004: Zapalovací cívky | |
| 8 | 7,5 | Relé zásuvky napájení příslušenství, volitelný konektor R |
| 9 | 10 | Světla couvání, senzor poruchy brzdového světla, hodiny (kromě navigace), jednotka multiplexového řízení řidiče a spolujezdce, indikátor denního svícení (DRL), skupina indikátorů, přijímač bez klíče (EX, EX-L), jednotka řízení posuvných dveří vlevo a vpravo (EX, EX-L), elektromagnetický zámek převodovky, spínač TCS (EX, EX-L), relé couvání A/T, indikátor brzdového systému, jednotka navigace, indikátor deaktivace airbagu spolujezdce (2003-2004) |
| 10 | 7,5 | Indikátory směru/relé nouzového světla |
| 11 | 15 | 1999-2000: Zapalovací cívky |
| 10 | 2001-2004: Motor zadního stěrače, jednotka řízení zadního stěrače s přerušovaným chodem, motor zadního ostřikovače, motor předního ostřikovače, jednotka OPDS (2002-2004), senzor hmotnosti předního spolujezdce (2003-2004) | |
| 12 | 30 | Relé přerušovaného stěrače, motor předního stěrače |
| 13 | 7,5 | Modul řízení systému pohonu (PCM), relé hlavní PGM-FI, signál startovacího motoru |
| R1 | Řezání startování | |
| R2 | Couvání | |
| R3 | Indikátory směru a nouzová světla |

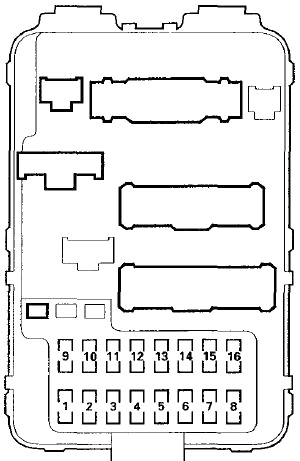

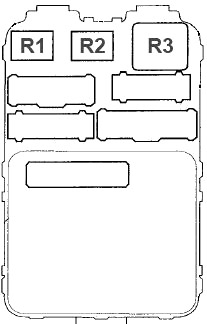

Pojistková skříňka v prostoru pro cestující 2
Nachází se pod přístrojovou deskou na straně spolujezdce. Pro otevření táhněte za pravý okraj krytu.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | 20 | EX, EX-L: Řídicí jednotka levých posuvných dveří |
| 2 | 20 | EX, EX-L: Elektrické motory pro sklápění a naklápění zadních sedadel |
| 3 | 10 | EX, EX-L, 2001-2004 LX: Modul modulátoru ABS/TCS (relé TCS) |
| 4 | 20 | EX, EX-L: Elektricky sklopná přední sedadla a posuvné motory |
| 5 | 20 | EX, EX-L: Řídicí jednotka pravých posuvných dveří |
| 6 | 10 | Řídicí jednotka denních světel (DRL) |
| 7 | 7,5 | Motor okna levého zadního čtvrtinového okna (relé otevření a zavření) |
| 8 | 20 | Motor okna předního spolujezdce, spínač okna předního spolujezdce |
| 9 | 15 | Audio jednotka, zásuvky napájení předních a zadních doplňků, navigační displej (2000-2004), navigační jednotka (2000-2004) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 10 | 15 | Světla na přístrojové desce a na konzole, řídicí jednotka multiplex řidiče, světla polohy boční přední, osvětlení registrační značky, zadní světla, osvětlení kosmetického zrcátka, audio jednotka, světlo ve střední kapse, hodiny, řídicí jednotka klimatizace, spínač kombinovaných světel, světlo spínače hlavního spínače tempomatu, skupina měřidel, světlo spínače nouzového varování, panel ovládání topení, světlo spínače vnitřních světel, světlo spínače napájení posuvných dveří, světlo spínače ventilátoru zadní klimatizace, relé zadního světla, světlo spínače TCS |
| 11 | 10 | Světlo v zavazadlovém prostoru, individuální mapová světla přední a zadní levá a pravá, individuální přední mapové světlo, navigační displej (2000-2004), navigační jednotka (2000-2004), audio jednotka, stropní světla, skupina ukazatelů, řídicí jednotka multiplex pro cestující (se systémem bezklíčového přístupu), navigační displej, světlomety, jednotka Homelink |
| 12 | 20 | Relé dveří pro doplnění paliva (spínač dveří pro doplnění paliva), řídicí jednotka zámku posuvných dveří (relé dveří pro doplnění paliva), modul řízení multiplex pro cestující |
| 13 | 7,5 | Řídicí jednotka klimatizace (EX, EX-L), hodiny (kromě navigace), řídicí jednotka multiplex dveří, řídicí jednotka multiplex řidiče, skupina ukazatelů, panel ovládání topení (LX), modul přijímače bezklíčového přístupu (EX, EX-L), řídicí jednotka multiplex pro posuvné dveře levé a pravé (EX, EX-L), řídicí jednotka multiplex pro cestující, modul řízení pohonného systému (PCM), kontrolka imobilizéru |
| 14 | 7,5 | Řídicí jednotka ABS (1999-2000 LX), řídicí jednotka ABS/TCS (EX, EX-L, ’01-2004 LX) |
| 15 | 20 | 1999-2000: Řídicí jednotka multiplex dveří (okno napájení řidiče) |
| 7,5 | 2001-2004: Řídicí jednotka multiplex dveří (elektrické okno řidiče), řídicí jednotka elektrického okna | |
| 16 | 7,5 | Motor okna čtvrtého zadního pravého (relé otevření a zavření) |
| R1 | Napájení okna | |
| R2 | Zásuvka napájení příslušenství | |
| R3 | Deflektor zadního skla |
Pojistkové skříňky v motorovém prostoru
Pojistková skříňka 1
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 41 | 120 | Distribuce energie |
| 42 | 50 | Spínač zapalování (BAT) |
| 43 | 15 | Světlomet pravý, relé denních světel (DRL) |
| 44 | – | – |
| 45 | 15 | Světlomet levý, směrovka dálkových světel, relé denních světel (DRL), řídicí jednotka DRL |
| 46 | 15 | Hlavní relé PGM-FI, konektor pro připojení dat (DLC) |
| 47 | 20 | Řídicí jednotka ABS (1999-2000 LX), řídicí jednotka ABS/TCS (EX, EX-L, 2001-04 LX), brzdová světla, jednotka tempomatu, relé klaksonu, světlo zapalování, spínač blokování klíče, PCM |
| 48 | 20 | Řídicí jednotka ABS (1999-2000 LX), řídicí jednotka ABS/TCS (EX, EX-L, 2001-2004 LX) |
| 49 | 15 | Spínač nouzového varování, směrovka/relé nouzového varování |
| 50 | 30 | Motor čerpadla ABS (1999-2000 LX), modulátor ABS/TCS (EX, EX-L, 2001-2004 LX) |
| 51 | 40 | Pojistky: č. 1, 7, 8, 15, 16 |
| 52 | 30 | Ovladač pravých posuvných dveří (EX, EX-L) |
| 53 | 30 | Deflektor zadního skla (relé deflektoru zadního skla) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 54 | 40 | Pojistky: č. 9, 10, 11, 12, 13 |
| 55 | 40 | Pojistky: č. 2, 3, 4, 5, 6 |
| 56 | 40 | Motor ventilátoru předního |
| 57 | 30 | Motor ventilátoru chladiče |
| 58 | 30 | Motor ventilátoru kondenzátoru klimatizace |
| 59 | 7,5 | Spojka kompresoru klimatizace |
| • | – | Rezerva |
| R1 | Světlomet č. 1 (pravý) | |
| R2 | Světlomet č. 2 (levý) | |
| R3 | Klakson | |
| R4 | Ventilátor kondenzátoru klimatizace | |
| R5 | Motor ventilátoru předního | |
| R6 | Ventilátor chladiče | |
| R7 | Spojka kompresoru klimatizace | |
Schéma pojistkové skříňky č. 2 (1999-2002)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 30 | EX, EX-L: Řídicí jednotka levých posuvných dveří |
| 2 | 40 | Motor ventilátoru klimatizace vzadu |
Pojistková skříňka č. 3 (1999-2002)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 20 | EX-L: Vyhřívání sedadel |
| 2 | 20 | EX-L: systém zábavy vzadu (audio, DVD) |
Pojistková skříňka č. 2 (2003-2004)
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 71 | 20 | Systém zábavy vzadu (audio, DVD) |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 77 | – | – |
| 78 | 20 | Vyhřívání sedadel |
| 79 | 20 | Ovládací jednotka elektrického okna |
| 80 | 40 | Motor ventilátoru klimatizace vzadu |
| 81 | 30 | Ovládací jednotka levých posuvných dveří |
Pojistková skříňka 1
| Číslo | Relé |
|---|---|
| R1 | Motor čerpadla ABS |
| R2 | Bezpečnostní v případě ABS |
| R3 | Hlavní ventilátor chladiče |
Pojistková skříňka 2
| Číslo | Relé |
|---|---|
| R1 | TCS |
| R2 | Stěrač s intervalovým chodem |
| R3 | EX-L: Vyhřívání sedadel |
| R4 | – |
O Honda Odyssey RL1 (1999-2004)
Honda Odyssey RL1, vyráběná v letech 1999 až 2004, je oblíbeným modelem mezi rodinnými minivany. Tento model se vyznačuje prostorným interiérem, který pohodlně pojme až sedm pasažérů, a nabízí množství úložného prostoru. Honda Odyssey RL1 byla dostupná s různými motorizacemi, přičemž nejčastěji se vyskytoval 3,5litrový V6 motor, který poskytoval dostatečný výkon pro každodenní jízdy i delší cesty. S důrazem na pohodlí a bezpečnost, tento model byl vybaven pokročilými bezpečnostními prvky a pohodlným odpružením, což z něj činí ideální volbu pro rodiny.
Schéma pojistkové skříňky Honda Odyssey RL1
Tato stránka zobrazuje schéma pojistkové skříňky pro model Honda Odyssey RL1. Typická umístění pojistkové skříňky v tomto autě zahrnují prostor pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických součástí vozidla, a proto je důležité mít přehled o jejím uspořádání a funkcích.
