Honda Odyssey RL5 (2011-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Honda Odyssey (RL5) 2011-2017, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistky zapalovače cigaret (zásuvky napájení) v Honda Odyssey jsou pojistky č. 14 (zásuvka napájení příslušenství vzadu), č. 15 (zásuvka napájení příslušenství vpředu (pokud jsou přítomny)) a č. 27 (zásuvka napájení příslušenství vpředu) v panelu pojistek na straně spolujezdce.

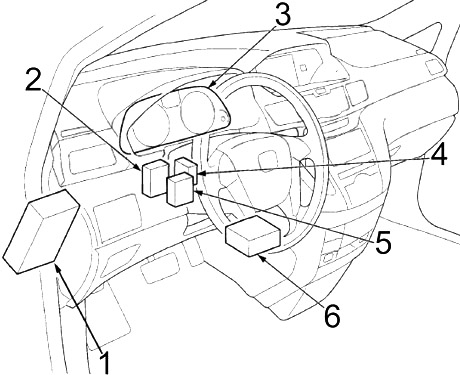

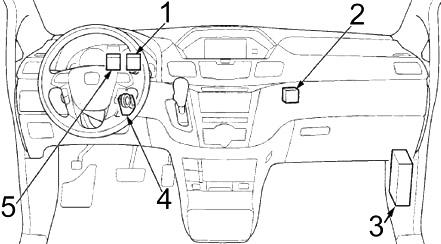

Kabina
- Panel pojistek č. 1
- Řídicí jednotka systému monitorování tlaku v pneumatikách (TPMS)
- Modul řízení směrovky
- Řídicí jednotka orientace světlometů (s HID)
- Řídicí jednotka senzoru parkování a couvání
- Jednotka systému zadržení (SRS)
- Panel připojení řidiče č. 1
- Centrální panel připojení
- Panel pojistek č. 2
- Řídicí jednotka imobilizéru bez klíče
- Panel připojení řidiče č. 2

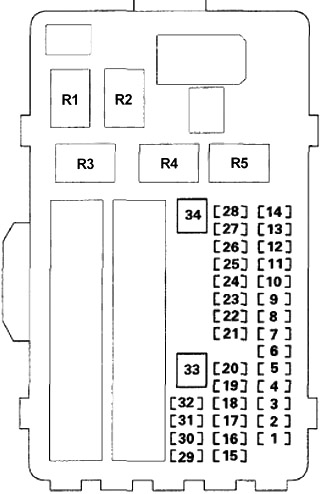

Panel pojistek v kabině 1
Nachází se pod přístrojovou deskou. Poloha pojistek je uvedena na štítku na bočním panelu.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 7,5 | Aktivátor zámku předních dveří spolujezdce |
| 2 | 7,5 | Pravý aktivátor zámku posuvných dveří |
| 3 | 7,5 | Aktivátor zámku dveří řidiče |
| 4 | 7,5 | Aktivátor zámku předních dveří spolujezdce |
| 5 | 7,5 | Pravý aktivátor zámku posuvných dveří |
| 6 | 7,5 | Aktivátor zámku dveří řidiče (relé napájení zámku dveří (DR UNLOCK)), relé napájení zámku dveří (DR UNLOCK) |
| 7 | 20 | Pojistky (rozvodná pojistková skříňka v kabině č. 1): č. 1, 2, 3, 4, 5 |
| 8 | 10 | Možnost HAC |
| 9 | 20 | Řídicí jednotka levých posuvných dveří |
| 10 | 15 | Pojistky (rozvodná pojistková skříňka zavazadlového prostoru): č. 12, 13 |
| 11 | 7,5 | Relé zpátečky, automatické ztmavení vnitřního zrcátka, elektrický kompas, řídicí jednotka směrovky, zpětná světla, integrovaná řídicí jednotka multiplex (MICU), řídicí jednotka parkovacího senzoru a zpátečky, řídicí jednotka elektrického zrcátka, řídicí jednotka výkonu sedadla, elektromagnet zámku převodovky, řídicí jednotka systému monitorování tlaku pneumatik (TPMS) |
| 12 | 20 | Pojistky (rozvodná pojistková skříňka motoru č. 1): č. 3, 4, 5, 6, 7 |
| 13 | 7,5 | Audio Display – řídicí jednotka USB adaptéru, audio jednotka, audio navigační jednotka, relé napájení příslušenství v zavazadlovém prostoru, relé napájení příslušenství předních dolních, relé napájení příslušenství předních horních, přední mikrofon aktivního potlačení hluku (ANC), přední mikrofon HFL-ANC, navigační displej, ovládací knoflík rozhraní, zámková cívka klíče, zadní mikrofon s aktivním potlačením hluku (ANC) |
| 14 | 7,5 | Řídicí jednotka systému pohonu – PCM, signál startéru |
| 15 | 20 | Motor elektricky nastavitelného předního sedadla řidiče (spínač nastavení sedadla řidiče), motor posuvného sedadla řidiče (spínač nastavení sedadla řidiče), řídicí jednotka HandsFreeLink, řídicí jednotka elektrického sedadla |
| 16 | 20 | Řídicí jednotka/tichý ovladač otevíracího střešního okna |
| 17 | 20 | Relé levého zadního okna, spínač levého zadního okna |
| 18 | 10 | Inteligentní vstupní systém |
| 19 | 20 | Hlavní spínač napájení okna |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 20 | – | – |
| 21 | 20 | Čerpadlo paliva (hlavní relé PGM-FI č. 2), řídicí jednotka imobilizéru bez klíče, modul řízení pohonného systému – PCM (IG1) |
| 22 | 15 | Pojistky (skříň pojistek v kabině č. 1): č. 19, 20, 21, 22, 23 |
| 23 | 7,5 | Modulátor-řídicí jednotka VSA, senzor zrychlení úhlu náklonu |
| 24 | 7,5 | Detektor elektrického zatížení (ELD), spínač polohy pedálu brzdy, modul řízení pohonného systému (PCM) |
| 25 | 7,5 | Modul řízení pohonného systému – PCM (STRLD) |
| 26 | 7,5 | Relé spínání kompresoru klimatizace, relé ventilátoru kondenzátoru klimatizace (dioda A/C), modul invertoru klimatizace, automatické ztmavení vnitřního zrcátka, jednotka klimatizace, motor chladiče, relé řízení ventilátoru (dioda A/C), relé motoru předního ventilátoru, jednotka řízení HVAC, jednotka řízení elektrického zrcátka, hlavní spínač elektrického okna, ovládací panel zadní klimatizace, jednotka řízení zadní klimatizace, relé motoru zadního ventilátoru, relé odvlhčovače zadního okna, relé vyhřívání sedadla |
| 27 | 7,5 | Denní světla (DRL), modul řízení relé |
| 28 | 7,5 | Zámek tlačítek |
| 29 | 7,5 | Motor bederní opěrky řidiče (spínač bederní opěrky řidiče) |
| 30 | 7,5 | Jednotka řízení systému monitorování tlaku pneumatik (TPMS) |
| 31 | – | – |
| 32 | 20 | Elektrický motor pro spouštění zadního sedadla řidiče, spínač nastavení sedadla řidiče, motor naklápění sedadla řidiče, jednotka řízení elektrického sedadla |
| 33 | 40 | Jednotka řízení levých posuvných dveří |
| 34 | – | – |
| R1 | Vypínání startování č. 1 | |
| R2 | Vypínání startování č. 2 | |
| R3 | PGM-FI Hlavní č. 2 (Čerpadlo paliva) | |
| R4 | Zapalování (vypínání IG2) | |
| R5 | Zapalování (vypínání ACC) | |

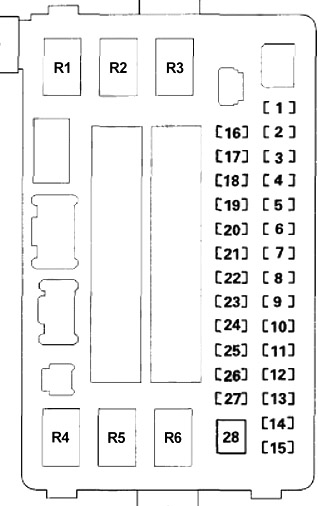

Quadro pojistek v kabině č. 2
Nachází se v dolním bočním panelu. Odstraňte kryt pro otevření.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 30 | Zesilovač zvuku |
| 2 | 20 | Relé zadního pravého okna, spínač zadního pravého okna |
| 3 | 10 | Řídicí jednotka podpory motoru (relé řízení aktivní podpory motoru (ACM)) |
| 4 | – | – |
| 5 | 20 | Řídicí jednotka vyhřívání sedadla (relé vyhřívače sedadla) |
| 6 | – | – |
| 7 | 20 | Motor posouvání předního sedadla spolujezdce (spínač nastavení předního sedadla spolujezdce) |
| 8 | 20 | Elektrický motor sklonu předního sedadla spolujezdce (spínač nastavení předního sedadla spolujezdce) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | 20 | Řídicí jednotka posuvných dveří vpravo |
| 14 | 15 | Zásuvka napájení příslušenství v zavazadlovém prostoru (relé zásuvky napájení příslušenství v zavazadlovém prostoru) |
| 15 | 15 | Zásuvka napájení předních dolních příslušenství (relé zásuvky napájení přední konzoly) |
| 16 | – | – |
| 17 | – | – |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 18 | 20 | Spínač okna předního spolujezdce |
| 19 | 10 | Jednotka systému dodatečné ochrany (SRS) |
| 20 | 7,5 | Relé řízení aktivního systému podpory motoru (ACM), jednotka řízení podpory motoru, jednotka řízení posuvných dveří vpravo, jednotka řízení vytápění sedadel |
| 21 | 7,5 | Jednotka řízení orientace světlometů (s HID) |
| 22 | – | – |
| 23 | 7,5 | Indikátor deaktivace airbagu předního spolujezdce, modul systému detekce pasažérů (ODS), modul systému dodatečné ochrany (SRS), pojistka (rozvaděč pojistek v kabině č. 1): č. 24 |
| 24 | – | – |
| 25 | 7,5 | Osvětlení: Osvětlení panelu indikátoru polohy převodovky A/T, audio modul, audio modul, lampa spínače BSI OFF, modul klimatizace, lampa spínače chladničky, lampa v prostoru pro nohy řidiče, lampa spínače napájení zadních dveří řidiče, lampa v odkládací schránce, lampa spínače výstražného světla, jednotka řízení HVAC, jednotka HomeLink, spínač vnitřního osvětlení, spínač napájení posuvných dveří sloupku B vlevo, spínač světla senzoru parkování a couvání, světlo v prostoru pro nohy spolujezdce, světlo spínače napájení posuvných dveří, panel ovládání zadní klimatizace, ovladač vzadu a displej, skupina zásuvky pomocného napájení Res, spínač napájení posuvných dveří sloupku B vpravo, světla spínačů na volantu, lampa spínače VSA OFF |
| 26 | – | – |
| 27 | 15 | Zásuvka napájení předních doplňkových zařízení (relé zásuvky napájení předních doplňkových zařízení) |
| 28 | – | – |
| R1 | Vyhřívání sedadla | |
| R2 | Pravé zadní okno | |
| R3 | Aktivní řízení podpory motoru (ACM) | |
| R4 | Zásuvka napájení doplňků v nákladovém prostoru | |
| R5 | Zásuvka napájení předních dolních doplňků | |
| R6 | Zásuvka napájení předních horních doplňků | |
Quadro relé kabiny
| Číslo | Relé |
|---|---|
| R1 | Vnitřní osvětlení deaktivováno |
| R2 | Motor předního ventilátoru |
