Honda Odyssey RL3/RL4 (2005-2010) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Honda Odyssey (RL3/RL4) 2005-2010, získáte informace o poloze panelů pojistek v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Honda Odyssey RL3/RL4
Vztahuje se na vozidla vyrobená v letech:
2005, 2006, 2007, 2008, 2009, 2010.
Za zapalovač cigaret (zásuvky napájení) v Honda Odyssey odpovídají pojistky 9 (přední zásuvka příslušenství), 12 (od roku 2006: zadní zásuvka příslušenství) v panelu pojistek přístrojové desky na straně řidiče a pojistka 9 (2005-2006: Zásuvka příslušenství) v panelu pojistek přístrojové desky na straně spolujezdce.

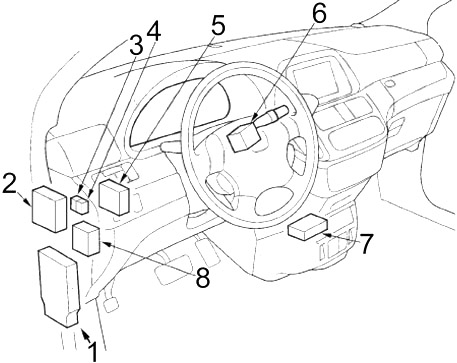

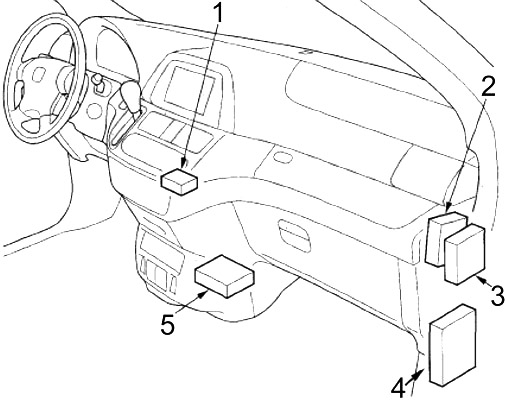

Kabina
- Panel pojistek č. 1
- Řídicí jednotka senzoru parkování/zpátečky
- Relé nastavitelné pro přední pedál
- Relé nastavitelné pro zadní pedál
- Řídicí jednotka automatického osvětlení
- Řídicí jednotka kombinovaného spínače
- Řídicí jednotka HandsFreeLink (2008-2010)
- Řídicí jednotka denních světel (2008-2010)
- 2008-2010 (USA): Jednotka Imoes
- Relé otevírání střechy
- Relé zavírání střechy
- Modul řízení směrovky
- 2008-2010 (Ca): Jednotka Imoes
- Displej navigace nebo zvuková jednotka
- Řídicí jednotka klimatizace vpředu
- Ovládací panel klimatizace nebo ovládací panel klimatizace
- Zvuková jednotka (systém prémiového zvuku)
- Jednotka DVD přehrávače
- Řídicí jednotka imobilizéru-přijímače
- Aktivní jednotka řízení hluku
- Zesilovač zvuku (systém prémiového zvuku)
- Řídicí jednotka podpory motoru
- Čtyři pojistky č. 2
- Jednotka systému zadržení (SRS)

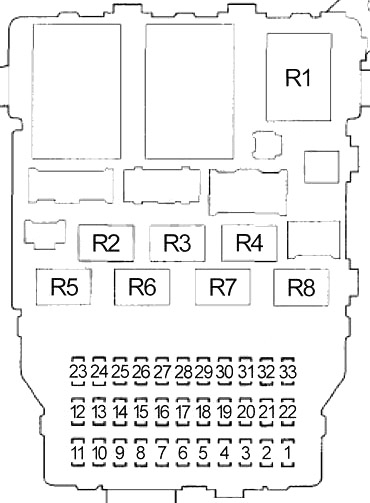

Čtyři pojistky v kabině 1

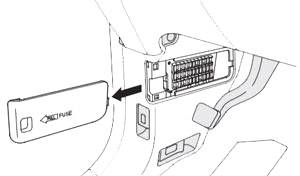

Nachází se pod přístrojovou deskou na straně řidiče.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | 7,5 | 2008-2010: Řídicí jednotka systému monitorování tlaku pneumatik (TPMS) |
| 2 | 15 | Cívky zapalování, řídicí jednotka systému pohonu – PCM (hlavní relé) |
| 3 | 10 | Relé denních světel, řídicí jednotka denních světel (2008-2010), integrovaná řídicí jednotka Multiplex (MICU) |
| 4 | 15 | Senzory poměru vzduch-palivo (A/F), sekundární vyhřívané kyslíkové senzory (HO2S) |
| 5 | 10 | Audio jednotka, XM přijímač, navigační jednotka (s navigací), DVD přehrávač (se systémem zábavy vzadu) |
| 6 | 7,5 | Ambientní světlo, světlo v prostoru pro náklad, světlo na přivítání dveří řidiče, světlo na přivítání dveří předního spolujezdce, světlo kosmetického zrcátka řidiče, světlo kosmetického zrcátka předního spolujezdce, individuální přední mapové světlo, individuální zadní mapové světlo vlevo, individuální zadní mapové světlo vpravo. Lampa spínače napájení vzadu |
| 7 | 7,5 | Řídicí jednotka kombinovaného spínače, řídicí jednotka multiplexu dveří, řídicí jednotka směrovky, řídicí jednotka imobilizéru-přijímače, navigační displej (s navigací), navigační jednotka (s navigací), řídicí jednotka posuvných dveří vlevo, řídicí jednotka posuvných dveří vpravo, napájení řídicí jednotky zadních dveří, řídicí jednotka elektrického sedadla, integrovaná řídicí jednotka Multiplex (MICU), řídicí jednotka zadního MICU, řídicí jednotka HandsFreeLink (2008-2010), jednotka Imoes (2008-2010), řídicí jednotka elektrických zrcátek (2008-2010 — Touring) |
| 8 | – | – |
| 9 | 10 | 2005-2007: Zásuvka napájení příslušenství řidiče |
| 15 | 2008-2010: Zásuvka napájení příslušenství řidiče | |
| 10 | 7,5 | Jednotka systému zadržení doplňkového (SRS), jednotka senzoru hmotnosti spolujezdce, jednotka systému detekce polohy spolujezdce (OPDS) (2005-2007), jednotka systému detekce spolujezdce (ODS) (2008-2010) |
| 11 | 30 | Motor stěrače předního skla |
| 12 | 15 | Relé zásuvky napájení zadního příslušenství, osvětlení prostoru pro náklad |
| 13 | 20 | Řídicí jednotka posuvných dveří vlevo |
| 14 | 20 | Řídicí jednotka elektrického sedadla |
| 15 | 20 | Relé nastavitelných pedálů |
| 16 | 20 | Řídicí jednotka elektrického sedadla |
| 17 | 20 | Řídicí jednotka elektrických zadních dveří |
| 18 | 15 | Alternátor, spínač polohy pedálu brzdy, elektrický modul senzoru zatížení (ELD), ventil pro vyprazdňování absorbéru par paliva (EVAP), řídicí jednotka modulačního VSA, řídicí jednotka systému pohonu – PCM (VBSOL a IG1 ACC) |
| 19 | 15 | Čerpadlo paliva, řídicí jednotka imobilizéru-přijímače, řídicí jednotka systému pohonu – PCM (IG1), jednotka Imoes (2008-2010) |
| 20 | 10 | Motor ostřikovače oken, relé motoru stěrače zadního skla, motor stěrače zadního skla |
| 21 | 7,5 | Elektromagnet blokování převodovky A/T, řídicí jednotka automatického osvětlení, řídicí jednotka kombinovaného spínače, řídicí jednotka senzoru parkování a couvání, modul řídicí jednotky směrovek, řídicí jednotka montáže motoru, spínač napájení zrcátek, modul řídicí jednotky relé, řídicí jednotka napájení sedadla, napájení řídicí jednotky posuvných dveří vlevo, řídicí jednotka posuvných dveří vpravo, řídicí jednotka elektrických zadních dveří, řídicí jednotka systému monitorování tlaku pneumatik (TPMS), integrovaná řídicí jednotka Multiplex (MICU), zadní MICU, řídicí jednotka denních světel (2008-2009 USA), elektrický kompas (turistika bez navigačního systému), řídicí jednotka elektrického zrcátka (2008-2009 Touring), řídicí jednotka senzoru parkování a couvání (2008-2010) |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 22 | 10 | Jednotka dodatečného zadržení (SRS) |
| 23 | 7,5 | Dioda ventilátoru chladiče, modul řízení systému pohonu – PCM (LAF R) |
| 24 | 20 | Spínač okna zadního levého |
| 25 | 20 | Spínač okna zadního pravého |
| 26 | 20 | Spínač okna předního spolujezdce |
| 27 | 20 | Jednotka multiplex řízení dveří, spínač okna předního řidiče |
| 28 | 20 | Relé otevření/zavření střešního okna |
| 29 | – | – |
| 30 | 10 | Jednotka invertoru AC, jednotka automatického řízení osvětlení, motor nastavitelných pedálů, jednotka řízení klimatizace, relé motoru ventilátoru, modul řízení systému pohonu – PCM (FAN L a ACC L), jednotka řízení klimatizace zadní, aktuátory zrcátek s pohonem, relé vyhřívání sedadel, panel řízení klimatizace přední, panel řízení klimatizace zadní, motor řízení recirkulace, automatické ztmavení vnitřního zrcátka (s automatickým ztmavením vnitřního zrcátka) (2007-2010), monitor zpětného pohledu (2007-2010), aktuátory elektrických zrcátek (2007-2010), pojistka : č. 2 |
| 31 | 15 | 2008-2010: Modul řízení systému pohonu (PCM) |
| 32 | 10 | Aktivní jednotka řízení hluku, audio jednotka, audio zesilovač (se systémem prémiového audia), skupina pomocného zdroje (se systémem zábavy vzadu), zásuvka napájení příslušenství řidiče, jednotka DVD přehrávače (se systémem zábavy vzadu), spínač zapnutí, navigační jednotka, displej navigace, relé zásuvky napájení příslušenství spolujezdce (2005-2007), integrovaná multiplexová řídicí jednotka (MICU), relé zásuvky napájení příslušenství řidiče, jednotka řízení HandsFreeLink (2008-2010) |
| 33 | – | – |
| – | 7,5 | 2008-2010: Modul řízení systému pohonu (PCM), signál motoru startéru |
| R1 | Směrovky a nouzová světla | |
| R2 | Cívka zapalování | |
| R3 | PGM-FI Hlavní č. 1 | |
| R4 | Zásuvka napájení příslušenství řidiče | |
| R5 | PGM-FI Hlavní č. 2 (Čerpadlo paliva) | |
| R6 | Napájení okna | |
| R7 | Podrelé PGM-FI | |
| R8 | Zastavení startování | |

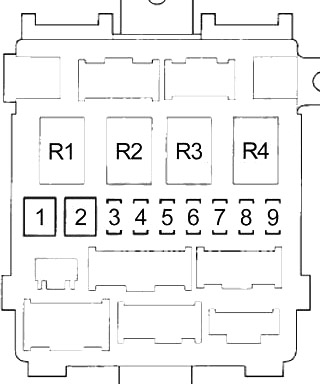

Čtyři pojistky v kabině č. 2
Nachází se pod přístrojovou deskou na straně spolujezdce. Pro otevření zatáhněte za pravý okraj krytu.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 1 | 30 | Relé motoru ventilátoru zadního |
| 2 | – | – |
| 3 | 15 | Relé kontroly aktuátoru klapky |
| 4 | 20 | Aktuátor zámku posuvných dveří na levé straně, integrovaná řídicí jednotka Multiplex (MICU) |
| 5 | – | – |
| 6 | 15 | Spínač vyhřívání sedadla řidiče, spínač vyhřívání sedadla spolujezdce |
| 7 | 7,5 | Displej navigace, zařízení navigace, osvětlení popelníku, audio zařízení, spínač dálkového ovládání rádia, kombinovaný spínač tempomatu, ovládací panel klimatizace, spínač elektrických posuvných dveří, DVD přehrávač (se systémem zábavy vzadu), kontrolér a displej vzadu (se systémem zábavy vzadu), osvětlení zásuvky odkládací schránky, spínač osvětlení kabiny řidiče, spínač zastavení, spínač VSA OFF, spínač nastavitelného pedálu, spínač senzoru parkování/zpátečky, spínač napájení zadního víka, spínač otevíracího střešního okna, spínač vyhřívání sedadla řidiče, spínač vyhřívání sedadla spolujezdce, spínač výstražného signálu, spínač hlasové kontroly HFL (2008-2010 Touring) |
| 8 | 20 | Jednotka kontroly posuvných dveří na pravé straně |
| 9 | 10 | 2005-2007: Zásuvka napájení příslušenství spolujezdce |
| R1 | Kontrola podpory motoru | |
| R2 | Elektronický systém kontroly klapky (ETCS) | |
| R3 | Vyhřívání sedadel | |
| R4 | 2005-2007: Zásuvka napájení příslušenství spolujezdce | |

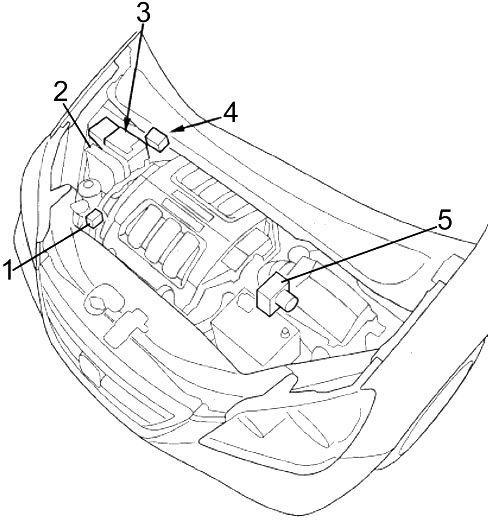

Motor
- Čtyři relé
- Modul řízení systému pohonu (PCM)
- Čtyři pojistky №1
- Čtyři pojistky №2
- Jednotka řízení modulátoru VSA
Čtyři pojistky 1

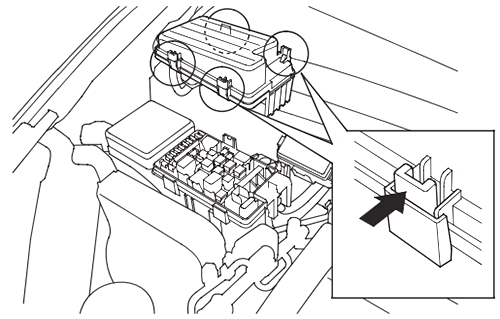

Hlavní schéma pojistek pod kapotou se nachází na straně spolujezdce. Abyste ho otevřeli, stiskněte jazýčky, jak je znázorněno.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | 10 | Levý světlomet (potkávací světla) |
| 2 | 30 | Odmlžovač zadního okna, blokování řízení |
| 3 | 10 | Levý světlomet (dálková světla) |
| 4 | 15 | Ambientní světlo, levé přední poziční světlo, pravé přední poziční světlo, levé zadní světlo, levé osvětlení SPZ, pravé zadní světlo, pravé osvětlení SPZ, pravé vnitřní zadní světlo, spínač paměti polohy řidiče, světlo spínače elektrického zrcátka, panel ovládání klimatizace vzadu, konektor osvětlení přívěsu, blokování řízení, modul ovládání relé, pojistka: č. 7 |
| 5 | 10 | Pravý světlomet (dálková světla) |
| 6 | 10 | Pravý světlomet (potkávací světla) |
| 7 | 7,5 | Zpětné světlo, blokování řízení |
| 8 | 15 | Konektor dat (DLC), modul ovládání systému pohonu (PCM), relé hlavní PGM-FI č. 1, relé hlavní PGM-FI č. 2, senzor polohy vačkového hřídele (CMP), senzor polohy klikového hřídele (CKP) A/B, vstřikovače, pojistka: č. 23 |
| 9 | 30 | Motor ventilátoru kondenzátoru klimatizace |
| 10 | – | – |
| 11 | 30 | Relé řízení ventilátoru, motor ventilátoru chladiče |
| 12 | 7,5 | Spojka kompresoru klimatizace |
| 13 | 20 | Blokování zapalování, spínač polohy pedálu brzdy, klakson nízký, klakson vysoký, blokování řízení |
| 14 | 30 | Odmlžovač zadního okna, jednotka řízení multiplex vzadu (MICU) |
| 15 | 40 | Pojistka (panel pojistek v kabině č. 1): č. 5, 6, 7, 8, 9; Pojistka (panel pojistek v motorovém prostoru): č. 7 |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 16 | 15 | Směrovky/relé nouzového světla, spínač výstražného signálu a indikátor deaktivace airbagu spolujezdce, konektor osvětlení přívěsu (YOP) |
| 17 | 30 | Modulátor VSA-řídicí jednotka |
| 18 | 30 | Modulátor VSA-řídicí jednotka |
| 19 | 30 | Pojistka (panel pojistek v kabině č. 1): č. 1, 2, 3, 4 |
| 20 | 40 | Pojistka (panel pojistek v kabině č. 1): č. 12, 14, 15, 16, 17 |
| 21 | 40 | Motor ventilátoru |
| 22 | 120 | Alternátor, pojistka (panel pojistek motorový prostor): č. 1, 3, 4, 5, 6, 8, 9, 10, 11, 12, 14, 15, 19, 20, 21, 22 |
| 70 | Pojistka (panel pojistek v kabině č. 2): č. 1, 2, 3, 4, 5, 6, 8, 9 | |
| 23 | 50 | Zámek zapalování |
| 50 | s bezpečnostním systémem: relé elektrického okna, pojistka (panel pojistek v kabině č. 1): č. 27, 28 | |
| 40 | bez bezpečnostního systému: relé elektrického okna, pojistka (panel pojistek v kabině č. 1): č. 27, 28 | |
| R1 | Ventilátor chladiče | |
| R2 | Ventilátor kondenzátoru klimatizace | |
| R3 | Ohřívač zadního okna | |
| R4 | Spojka kompresoru klimatizace | |
| R5 | Motor ventilátoru předního | |
Čtyři pojistky 2
Další pojistková skříňka pod kapotou se nachází za hlavní pojistkovou skříňkou.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 1 | – | – |
| 2 | 40 | Jednotka řízení posuvných dveří vlevo |
| 3 | 40 | Jednotka řízení posuvných dveří vpravo |
| 4 | 40 | Jednotka řízení elektrického zadního víka |
| 5 | 20 | Zesilovač zvuku (s prémiovým audio systémem) |
| 6 | 20 | Jednotka invertoru klimatizace |
| 7 | 10 | Relé světla proti mlze |
| 8 | 10 | EX-L, Touring (3.5L J35A7): Jednotka řízení podpory motoru |
| 9 | 7,5 | 2005-2007: Jednotka řízení systému monitorování tlaku pneumatik (TPMS) |
| 20 | 2008-2010: Motor nastavení předního sedadla spolujezdce (spínač nastavení předního sedadla spolujezdce) | |
| 10 | 20 | 2008-2010: Motor elektrického sklonu předního sedadla spolujezdce (spínač nastavení předního sedadla spolujezdce) |
| 11 | 7,5 | Kontrolér a displej vzadu (s systémem zábavy vzadu) |
Čtyři relé
| Číslo | Relé |
|---|---|
| R1 | Kanada (2005-2006): Kontrola ventilátorů |
| Kanada (2007-2010): Světlo proti mlze | |
| R2 | – |
| R3 | USA: Kontrola ventilátorů |
| Kanada: Denní světla | |
| R4 | Světla proti mlze |
| Kanada (2007-2010): Kontrola ventilátorů |
