Honda CR-V (1995-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Honda CR-V 1995-2021, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Honda CR-V – schéma pojistky
Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda CR-V je pojistka č. 6 (zásuvka napájení příslušenství zadních) a 27 (zásuvka napájení příslušenství předních) v panelu pojistek přístrojové desky.

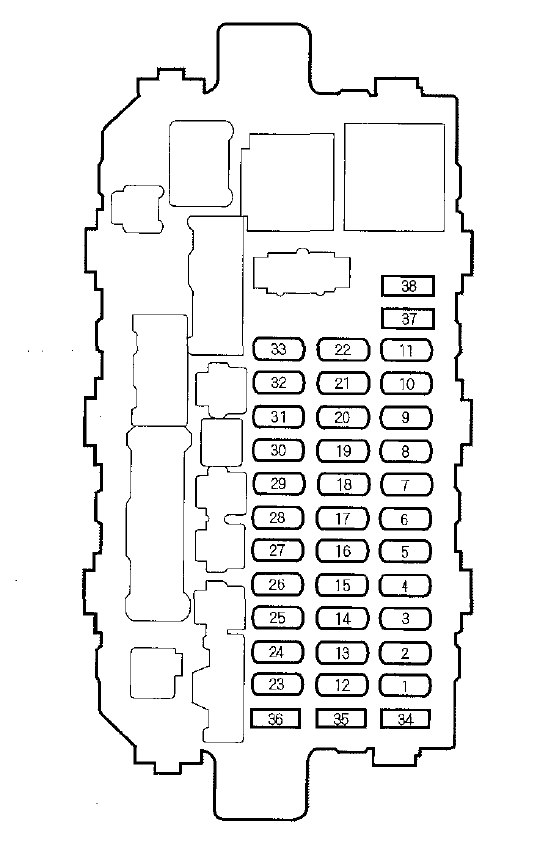

Panel pojistek vnitřní
| Číslo | Ampéráž [A] | Popis |
| 1 | – | Nepoužívá se |
| 2 | – | Nepoužívá se |
| 3 | 10 | Sklo stěrače zadního okna, ostřikovač oken |
| 4 | 10 | Přední pravý světlomet |
| 5 | 10 | Přední levý světlomet |
| 6 | 10 | Zásuvka napájení příslušenství vzadu |
| 7 | 20 | Zadní levé sklo |
| 8 | 20 | Elektrické zadní pravé sklo |
| 9 | 15 | Cívka IGN |
| 10 | 20 | Asistent předního skla |
| 11 | 20 | Regulátor předního skla |
| 12 | 7,5 | Zapnutí světel |
| 13 | 15 | Čerpadlo paliva (jednotka SRS) |
| 14 | 7,5 | Tempomat |
| 15 | 7,5 | ACG (IG);
SP senzor. |
| 16 | 7,5 | ABS |
| 17 | 7,5 | Relé klimatizace topení |
| 18 | 7,5 | Relé denního svícení |
| 19 | 7,5 | Zpětné světlo |
| 20 | 7,5 | Osvětlení jízdy* |
| 21 | 10 | Pravý potkávací světlomet |
| 22 | 10 | Levý potkávací světlomet |
| 23 | 10 | SRS |
| 24 | 7,5 | Relé ovládání oken |
| 25 | 7,5 | Počítadlo kilometrů |
| 26 | 20 | Přední stěrač;
Přední ostřikovač. |
| 27 | 10 | Zásuvka napájení předních doplňků |
| 28 | 10 | Rádio |
| 29 | – | Nevyužito |
| 30 | 7,5 | Osvětlení počítadla kilometrů |
| 31 | 7,5 | Signál startování |
| 32 | 7,5 | Osvětlení registrační značky, zadní světlo |
| 33 | 7,5 | Jednotka Inter Lock |
| 34 | 7,5 | Náhradní pojistka |
| 35 | 10 | Náhradní pojistka |
| 36 | 15 | Náhradní pojistka |
| 37 | 20 | Náhradní pojistka |
| 38 | – | Nevyužito |
| *: Kanadský model | ||

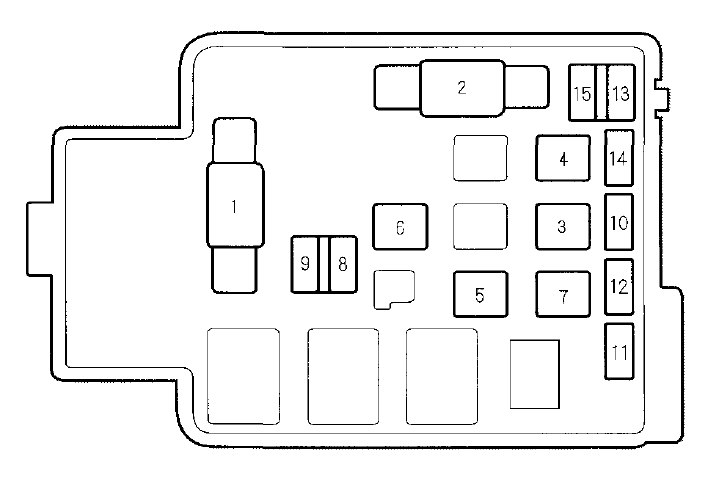

Panel pojistek pod kapotou
| Číslo | Ampéráž [A] | Popis |
| 1 | 100 | Hlavní pojistka baterie |
| 2 | 40 | Hlavní pojistka zapalování |
| 3 | 20 | Odmrazovač zadní |
| 4 | 40 | Možnost |
| 5 | 30 | Motor topení |
| 6 | 30 | Světlomet |
| 7 | 40 | Motor topení |
| 8 | 10 | Výstražná světla |
| 9 | 15 | Klakson, brzdové světlo |
| 10 | 20 | Blokování dveří |
| 11 | 20 | Ventilátor chlazení |
| 12 | 20 | Ventilátor kondenzátoru |
| 13 | 15 | FI E / M (ECM / PCM) |
| 14 | 7,5 | Rezerva (rádio) |
| 15 | 7,5 | Interiér |
P panel pojistek ABS (pro některé modely)
| Číslo | Ampéráž [A] | Popis |
| 1 | 7,5 | Kontrola motoru |
| 2 | 20 | ABS + B |
| 3 | 40 | Motor čerpadla ABS |
Honda CR-V (2002-2004) – schéma pojistky
Rok výroby: 2002, 2003, 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda CR-V (2002-2004) jsou pojistky 2 (zásuvka napájení příslušenství zadních) a 18 (zásuvka napájení příslušenství předních) v pojistkové skříňce palubní desky.
Pojistková skříňka vnitřní
Pojistková skříňka vnitřní se nachází pod sloupkem řízení.
vnitřní
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 | Cívka zapalování |
| 2 | 10 | Zásuvka napájení příslušenství zadních |
| 3 | 10 | Denní světla* |
| 4 | 10 | ACG |
| 5 | – | Nepoužívá se |
| 6 | 7,5 | Relé ovládání oken |
| 7 | 20 | Otevírací střecha |
| 8 | 7,5 | Příslušenství;
Rádio. |
| 9 | 7,5 | Stěrač zadního skla |
| 10 | 7,5 | Počítadlo kilometrů |
| 11 | – | Nepoužívá se |
| 12 | 7,5 | Denní světla* |
| 13 | 10 | SRS |
| 14 | 10 | Kontrola zrcátek |
| 15 | 20 | Rohový ohřívač LAF |
| 16 | 20 | Vyhřívané sedadlo |
| 17 | 15 | Čerpadlo paliva |
| 18 | 15 | Napájecí zdroj předních příslušenství |
| 19 | 7,5 | Zapnout nouzová světla |
| 20 | 20 | Přední stěrač |
| 21 | – | Nepoužívá se |
| 22 | 20 | Pravé přední okno – napájení |
| 23 | 20 | Levé přední okno – napájení |
| 24 | 20 | Levé zadní okno – napájení |
| 25 | 20 | Pravé zadní okno – napájení |
| *: Kanadský model | ||
Schéma pojistek pod kapotou
Schéma pojistek pod kapotou se nachází v motorovém prostoru na straně řidiče.
| Číslo | Ampéráže [A] | Popis |
| 1 | 20 | Ventilátor kondenzátoru |
| 2 | 15 | Světla potkávací (?) |
| 3 | 15 | Vnitřní světlo |
| 4 | 20 | Ventilátor chlazení |
| 5 | 15 | Výstražná světla |
| 6 | 15 | FI kontrolér motoru |
| 7 | 15 | Klakson, zastavte |
| 8 | – | Nepoužívá se |
| 9 | 10 | Rezerva |
| 10 | 30 | Motor ABS |
| 11 | 20 | Rozmrazování zadní |
| 12 | 40 | Motor ohřívače |
| 13 | 40 | Aktivátor oken |
| 14 | 40 | Možnost |
| 15 | 15 | Přední světlomet levý |
| 16 | 20 | Blokování dveří |
| 17 | 15 | Přední světlomet pravý |
| 18 | 30 | ABS F / S |
| 19 | 100 | Akumulátor |
| 20 | 50 | Zapalování 1 |
| 21-25 | 7,5-30 | Náhradní pojistky |
Honda CR-V (2005-2006) – schéma pojistky
Rok výroby: 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda CR-V jsou pojistky 2 (zásuvka napájení příslušenství zadních) a 18 (zásuvka napájení příslušenství předních) v pojistkové skříňce přístrojové desky.
Interní pojistková skříňka
Interní pojistková skříňka se nachází pod sloupkem řízení.
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 | Cívka zapalování |
| 2 | 10 | Zásuvka napájení příslušenství vzadu |
| 3 | 10 | Denní světla* |
| 4 | 10 | ACG |
| 5 | – | Není používáno |
| 6 | 7,5 | Relé ovládání oken |
| 7 | 20 | Otevírací střecha |
| 8 | 7,5 | Příslušenství, rádio |
| 9 | 7,5 | Stěrač zadního okna |
| 10 | 7,5 | Počítadlo kilometrů |
| 11 | – | Není používáno |
| 12 | 7,5 | Denní světla* |
| 13 | 10 | SRS |
| 14 | 10 | Dálkové ovládání zrcadla |
| 15 | 20 | + B FR ACC |
| 16 | 20 | Vyhřívané sedadlo |
| 17 | 15 | Čerpadlo paliva |
| 18 | 15 | Napájecí zdroj předních příslušenství |
| 19 | 7,5 | Spínač světel signalizace |
| 20 | 20 | Přední stěrač |
| 21 | – | Nepoužívá se |
| 22 | 20 | Přední pravé okno – napájení |
| 23 | 20 | Přední levé okno – napájení |
| 24 | 20 | Zadní levé okno – napájení |
| 25 | 20 | Zadní pravé okno – napájení |
| *: Kanadský model | ||
Pojistková skříňka pod kapotou
Pojistková skříňka pod kapotou se nachází v motorovém prostoru na straně řidiče.
Hlavní skříňka
| Číslo | Ampéráž [A] | Popis |
| 1 | 20 | Ventilátor kondenzátoru |
| 2 | 30 | Motor |
| 3 | 15 | Vnitřní světlo |
| 4 | 20 | Ventilátor chlazení |
| 5 | 15 | Havarijní světla |
| 6 | 15 | Malé světlo |
| 7 | 15 | Klakson |
| 8 | 15 | DBW |
| 9 | 10 | Rezerva |
| 10 | 30 | Motor ABS |
| 11 | 20 | Odmrazovač zadní |
| 12 | 40 | Ohřívač motoru |
| 13 | 40 | Napájení oken |
| 14 | 40 | Možnost |
| 15 | 15 | Světlomet levý |
| 16 | 20 | Zamknutí dveří |
| 17 | 15 | Světlomet pravý |
| 18 | 30 | ABS F / S |
| 19 | 100 | Akumulátor |
| 20 | 50 | Zapalování 1 |
| 21-25 | 7,5-30 | Pojistky rezervní |
Pojistková skříňka
| Číslo | Ampéráž [A] | Popis |
| 1 | 20 | Rizikový LAF |
| 2 | 7,5 | Denní světla* |
| 3 | 15 | FI ECU (ECM / PCM) |
| 4 | 15 | Cívka IG |
| *: V kanadských modelech | ||
Honda CR-V (2007-2009) – schéma pojistky
Rok výroby: 2007, 2008, 2009.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda CR-V (2007-2009) jsou pojistky 28 (zásuvka příslušenství zadní), 29 (zásuvka příslušenství přední) a 31 (zásuvka napájení příslušenství na středové konzole) v pojistkové skříňce v přístrojové desce.

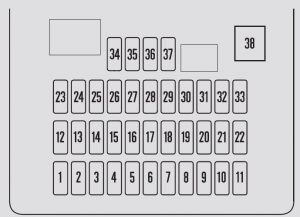

Interní pojistková skříňka
| Číslo | Ampéráže [A] | Popis |
| 1 | 7,5 | Relé ovládání oken |
| 2 | 15 | Čerpadlo paliva |
| 3 | 10 | ACG |
| 4 | 7,5 | ABS/VSA |
| 5 | (15) | Vyhřívaná sedadla* |
| 6 | (20) | Přední mlhová světla* |
| 7 | – | Nepoužívá se |
| 8 | 10 | Třetí stěrač |
| 9 | 7,5 | ODS (Systém detekce obsazení) |
| 10 | 7,5 | Počítadlo kilometrů |
| 11 | 10 | SRS |
| 12 | 10 | Pravý světlomet dálkový |
| 13 | 10 | Levý světlomet dálkový |
| 14 | 7,5 | Malé světlo (vnitřní) |
| 15 | 7,5 | Malé světlo (vnější) |
| 16 | 10 | Pravý světlomet potkávací |
| 17 | 10 | Levý světlomet potkávací |
| 18 | 20 | Hlavní světlomety dálkové |
| 19 | 15 | Hlavní malá světla |
| 20 | 7,5 | TPMS |
| 21 | 20 | Mlhová světla |
| 22 | – | Není použito |
| 23 | – | Není použito |
| 24 | (20) | Panorama* |
| 25 | 20 | Blokování dveří |
| 26 | 20 | Přední okno nalevo – napájení |
| 27 | (20) | Možnost HAC |
| 28 | 15 | Zásuvka na příslušenství vzadu |
| 29 | 15 | Příslušenství (zapalovač cigaret) |
| 30 | 20 | Přední okno napravo napájení |
| 31 | (15) | Dodatečná zásuvka napájení na přístrojové desce* |
| 32 | 20 | Zadní okno napravo – napájení |
| 33 | 20 | Elektrické zadní okno nalevo |
| 34 | 7,5 | ACC Rádio |
| 35 | 7,5 | Blokování klíče ACC |
| 36 | 10 | HAC |
| 37 | 7,5 | Denní světla |
| 38 | 30 | Třetí stěrač |
| *: Kanadský model | ||
Pojistková skříňka pod kapotou
| Číslo | Ampéráž [A] | Popis |
| 1 | 100 | Baterie |
| (70) | EPS* | |
| 2 | 80 | Hlavní možnost |
| 50 | Hlavní spínač zapalování | |
| 3 | 20 | ABS/VSA FSR |
| 40 | Motor ABS/VSA | |
| 4 | 50 | Hlavní světlomet |
| 40 | Hlavní napájení okna | |
| 5 | (30) | EPT-R* |
| 6 | 20 | Motor pomocného ventilátoru |
| 7 | 20 | Motor hlavního ventilátoru |
| 8 | 30 | Odmrazovač zadní |
| 9 | 40 | Ventilátor |
| 10 | 15 | Výstražná světla |
| 11 | 15 | LAF |
| 12 | 15 | Brzdy a klakson |
| 13 | (20) | Elektrická sedačka DR RR HI/tilt* |
| 14 | (20) | Elektrická sedačka DR FR HI/sliding* |
| 15 | 7,5 | Úroveň oleje IGPS |
| 16 | (30) | EPT-L * |
| 17 | (15) | Zvuk s vysokým výkonem * |
| 18 | 15 | Cívka IG |
| 19 | 15 | FI hlavní |
| 20 | 20 | Spojka MG |
| 21 | 15 | DBW |
| 22 | 7,5 | Vnitřní světlo |
| 23 | 10 | Rezerva |
| * : : Pokud je přítomno ve výbavě | ||
Honda CR-V (2010-2011) – schéma pojistkové skříňky
Rok výroby: 2010, 2011.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda CR-V (2010-2011) jsou pojistky 28 (zásuvka příslušenství zadní), 29 (zásuvka příslušenství přední) a 31 (zásuvka napájení příslušenství na středové konzole) v pojistkové skříňce v přístrojové desce.
Interní pojistková skříňka
| Číslo | Ampéráž [A] | Popis |
| 1 | 7,5 | Relé ovládání oken |
| 2 | 15 | Čerpadlo paliva |
| 3 | 10 | ACG |
| 4 | 7,5 | ABS / VSA |
| 5 | (15) | Vyhřívaná sedadla* |
| 6 | – | Nepoužívá se |
| 7 | – | Nepoužívá se |
| 8 | 10 | Stěrač zadního skla |
| 9 | 7,5 | ODS (Systém detekce obsazenosti) |
| 10 | 7,5 | Počítadlo kilometrů |
| 11 | 10 | SRS |
| 12 | 10 | Pravý potkávací světlomet |
| 13 | 10 | Levý potkávací světlomet |
| 14 | 7,5 | Vnitřní osvětlení |
| 15 | 7,5 | Externí osvětlení |
| 16 | 10 | Pravý dálkový světlomet |
| 17 | 10 | Levý dálkový světlomet |
| 18 | 20 | Hlavní světla |
| 19 | 15 | Hlavní osvětlení |
| 20 | 7,5 | TPMS |
| 21 | 20 | Mlhová světla |
| 22 | – | Není použito |
| 23 | – | Není použito |
| 24 | (20) | Otevíratelná střecha* |
| 25 | 20 | Blokování dveří |
| 26 | 20 | Přední levé okno |
| 27 | – | Není použito |
| 28 | 15 | Zásuvka příslušenství vzadu |
| 29 | 15 | Zásuvka napájení příslušenství vpředu |
| 30 | 20 | Přední pravé okno |
| 31 | (15) | Zásuvka napájení příslušenství
(v motorovém prostoru / na středové konzole) |
| 32 | 20 | Zadní pravé okno |
| 33 | 20 | Zadní levé okno |
| 34 | 7,5 | ACC Rádio |
| 35 | 7,5 | Blokování klíče ACC |
| 36 | 10 | HAC |
| 37 | 7,5 | Denní světla |
| 38 | 30 | Přední stěrač |
| * : Pokud je součástí standardní výbavy | ||
Přídavný
| Číslo | Ampéráž [A] | Popis |
| A | 10 | VB SOL |
| B | – | – |
Pojistková skříňka pod kapotou
| Číslo | Ampéráže [A] | Popis |
| 1 | 100 | Baterie |
| – | Nepoužívá se | |
| 2 | 80 | IG Hlavní |
| 50 | Spínač hlavního zapnutí | |
| 3 | 20 | ABS / VSA FSR |
| 40 | Motor ABS / VSA | |
| 4 | 50 | Světlomet hlavní |
| 40 | Napájení okna | |
| 5 | – | Nepoužívá se |
| 6 | 20 | Motor ventilátoru pomocného |
| 7 | 20 | Motor hlavního ventilátora |
| 8 | 30 | Odmrazovač zadní |
| 9 | 40 | Ventilátor |
| 10 | 15 | Výstražná světla |
| 11 | 15 | LAF |
| 12 | 15 | Brzdy a klakson |
| 13 | (20) | Elektrická sedačka DR RR HI / sklopná * |
| 14 | (20) | Elektrická sedačka DR FR HI / posuvná * |
| 15 | 7,5 | Úroveň oleje IGPS |
| 16 | – | Nez použité |
| 17 | (15) | Zvuk s vysokým výkonem;
Ohřívač předního čelního skla. |
| 18 | 15 | Cívka IG |
| 19 | 15 | FI hlavní |
| 20 | 20 | Spojka MG |
| 21 | 15 | DBW |
| 22 | 7,5 | Vnitřní osvětlení |
| 23 | 10 | Náhradní |
| * : : Pokud je součástí standardní výbavy | ||
Honda CR-V (2012-2014) – schéma pojistkové skříňky
Rok výroby: 2012, 2013, 2014.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda CR-V (2012-2014) jsou pojistky č. 12 (zásuvka napájení příslušenství středové konzoly) a č. 27 (zásuvka napájení příslušenství předních) v pojistkové skříňce v přístrojové desce.
O Honda CR-V (1995-2021)
Honda CR-V je populární kompaktní SUV model, který se vyrábí od roku 1995. Tento model je známý svou spolehlivostí, prostorným interiérem a pohodlnou jízdou. Během let výroby byly k dispozici různé motorizace, včetně benzínových a naftových motorů, které poskytují vyvážený výkon a efektivní spotřebu paliva. Honda CR-V se také vyznačuje moderními technologiemi a bezpečnostními prvky, které zvyšují komfort a bezpečnost jízdy. Díky své všestrannosti a praktičnosti je tento model oblíbený mezi rodinami a aktivními řidiči.
Schéma pojistkové skříňky Honda CR-V
Tato stránka zobrazuje schéma pojistkové skříňky pro model Honda CR-V, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se obvykle nachází pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro udržení správného fungování elektrických zařízení ve vašem vozidle.
