Honda Ridgeline (2006-2014) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Honda Ridgeline 2006-2014, získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Honda Ridgeline
Týká se vozidel vyrobených v letech:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Pojistky zásuvky zapalovače cigaret (zásuvky napájení) v Honda Ridgeline jsou pojistka č. 9 (zásuvka příslušenství vzadu) v pojistkové skříňce přístrojové desky a pojistka č. 5 (zásuvky příslušenství vpředu) v pojistkové skříňce v motorovém prostoru.
Kabina
- Pojistková skříňka
- 2006-2008: Relé světel přívěsu
2009-2014: Relé denního svícení - 2006-2008: Relé denního svícení
2009-2014: Relé světel přívěsu č. 2 - Relé zásuvky napájení příslušenství vpředu
- Modul řízení směrovky
- Jednotka řízení kombinovaného spínače
- 2006-2008: Relé
tlumená světla 2009-2014: Relé světel přívěsu č. 1 - Relé osvětlení zavazadlového prostoru
- Relé systému řízení variabilního točivého momentu 4WD (VTM-4)

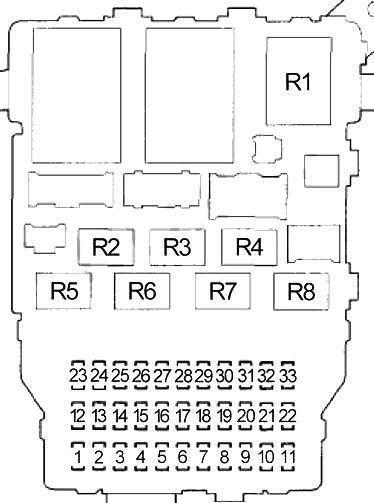

Pojistková skříňka v kabině

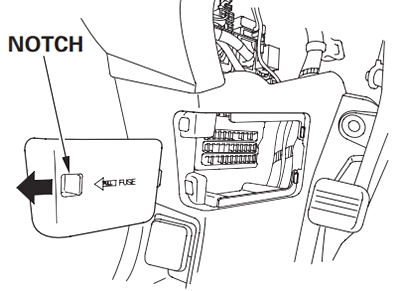

Pojistková skříňka se nachází v dolním levém rohu řidiče. Pro odstranění krytu pojistkové skříňky vložte prst do výřezu krytu a jemně ho potáhněte ven, poté ho potáhněte k sobě a odstraňte ho z pantů.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 7,5 | Relé světla uvnitř zavazadlového prostoru, světlo uvnitř zavazadlového prostoru |
| 2 | 15 | Relé cívky zapalování, cívky zapalování |
| 3 | 10 | Relé denního svícení |
| 4 | 15 | Relé senzoru poměru vzduch-palivo (A/F) (senzory A/F, ventil pro odvod par z nádrže paliva (EVAP), sekundární vyhřívané senzory kyslíku) |
| 5 | 20 | Audio jednotka, řídicí jednotka HandsFreeLink |
| 6 | 10 | Osvětlení stropu, osvětlení konzoly 1, osvětlení stropu, osvětlení přední mapy jednotlivé, jednotka HomeLink, osvětlení kosmetického zrcátka, osvětlení prostředí |
| 7 | 7,5 | Řídicí jednotka kombinovaného spínače, řídicí jednotka multiplex dveří (hlavní spínač elektrického okna), modul řízení směrovky, světlo klíče zapalování, řídicí jednotka imobilizéru-přijímače, jednotka Imoes, integrovaná řídicí jednotka multiplex (MICU), navigační jednotka displeje, navigační jednotka, přijímač XM, indikátor bezpečnosti |
| 8 | 20 | Integrovaná řídicí jednotka multiplex (MICU) |
| 9 | 10 | Zásuvka napájení příslušenství vzadu, relé zásuvky napájení příslušenství |
| 10 | 7,5 | Spínač výstražného signálu/směrovka deaktivace airbagu pro cestujícího, modul systému detekce pasažérů (ODS), modul systému dodatečného zadržování (SRS) |
| 11 | 30 | Motor stěrače předního skla, modul řízení relé |
| 12 | – | – |
| 13 | 10 | Spínač bederní opěrky pro řidiče, motor bederní opěrky pro řidiče |
| 14 | 20 | Spínač nastavení sedadla řidiče, motor posouvání sedadla řidiče a motor předního zvedání |
| 15 | – | – |
| 16 | 20 | Spínač nastavení sedadla řidiče, motor sklonu sedadla řidiče a motor zvedání zadního dolů |
| 17 | – | – |
| 18 | 15 | Alternátor, spínač polohy pedálu brzdy, spínač nastavení/obnovení/zrušení tempomatu, modul senzoru elektrického zatížení (ELD), ventil pro odvod nádrže paliva (EVAP), modul řízení motoru (PCM), systém řízení variabilního točivého momentu (VTM-4) ) Relé |
| 19 | 15 | Řídicí jednotka imobilizéru-přijímače, jednotka Imoes, modul řízení motoru (PCM), hlavní relé PGM-FI č. 2, čerpadlo paliva (hlavní relé PGM-FI č. 2) |
| 20 | 7,5 | Elektrický kompas, motor stěrače předního skla |
| 21 | 7,5 | Spínač světlometů, řídicí jednotka kombinovaných spínačů, regulátor jasu světel přístrojové desky, řídicí jednotka multiplex dveří, indikátor spínače okna pro cestujícího, modul řízení směrových světel, integrovaná řídicí jednotka multiplex (MICU), modul řízení relé, řídicí jednotka systému monitorování tlaku v pneumatikách (TPMS), řídicí jednotka systému řízení variabilního točivého momentu 4WD (VTM-4), spínač VTM-4 |
| 22 | 10 | Jednotka systému dodatečného zadržování (SRS) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 23 | 7,5 | Relé ventilátoru chladiče (dioda klimatizace), modul řízení motoru (PCM) (relé senzoru A/F), relé senzoru poměru vzduch-palivo (A/F) |
| 24 | 20 | Motor okna zadního levého |
| 25 | 20 | Motor okna zadního pravého |
| 26 | 20 | Motor okna pro cestující |
| 27 | 20 | Motor okna zadního |
| 28 | 20 | Hlavní spínač okna, motor okna řidiče |
| 29 | 7,5 | 2009-2014: Modul řízení motoru (PCM) |
| 30 | 7,5 | 2006-2008: Dioda klimatizace, relé spojky kompresoru klimatizace, relé motor ventilátoru, jednotka řízení klimatizace, relé vyhřívané oblasti stěrače předního, jednotka řízení topení-ventilace a klimatizace (HVAC), odmrazovače zrcátek, aktory zrcátek, motor řízení recirkulace, relé vyhřívání sedadla, relé osvětlení přívěsu |
| 10 | 2009-2014: Relé spojky kompresoru klimatizace, relé ventilátoru kondenzátoru klimatizace, jednotka invertoru AC. Relé motor ventilátoru, relé řízení ventilátoru, relé vyhřívané oblasti stěrače předního, jednotka řízení topení-ventilace a klimatizace (HVAC)/jednotka řízení klimatizace, spínač napájení zrcátek, motor řízení recirkulace, relé vyhřívání sedadla, relé osvětlení přívěsu č. 1 | |
| 31 | 7,5 | Senzor úhlu řízení, senzor akcelerace koeficientu sklonu, modul řízení modulátoru VSA |
| 32 | 7,5 | Modul audio, relé zásuvky napájení příslušenství předního, modul řízení směrových světel, jednotka řízení HandsFreeLink, spínač klíče zapalování, jednotka řízení multiplex integrovaná (MICU), displej navigace, jednotka navigace, relé zadní zásuvky napájení příslušenství, elektromagnet zámku klíče, elektromagnet zámku převodovky |
| 33 | – | – |
| 7,5 | 2009-2014: Relé startování, modul řízení motoru (PCM) (STS) | |
| R1 | Směrová světla/varování o nebezpečí | |
| R2 | Cívka zapalování | |
| R3 | PGM-FI Hlavní č.1 | |
| R4 | Zásuvka napájení příslušenství zadního | |
| R5 | PGM-FI Hlavní č.2 (Čerpadlo paliva) | |
| R6 | Napájení okna | |
| R7 | Senzor poměru vzduch-palivo (A/F) | |
| R8 | Řezání startování | |

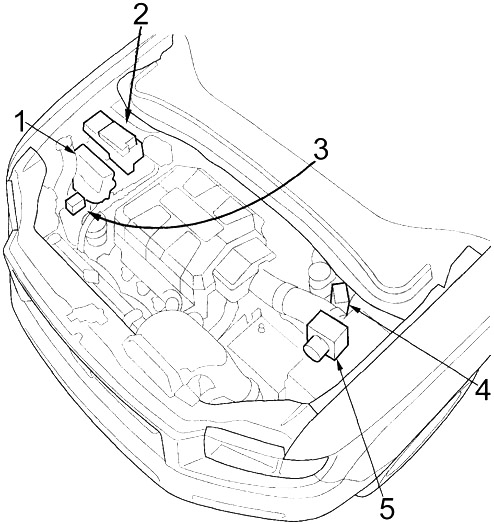

Motorový prostor
- Modul řízení motoru (PCM)
- Pojistková skříňka č.1
- Reléová skříňka
- Pojistková skříňka č.2
- Modulátor VSA-řídicí jednotka
Pojistková skříňka motorový prostor č.1
Hlavní pojistková skříňka pod kapotou se nachází na straně pro cestující. Pro její otevření stiskněte jazýčky, jak je znázorněno.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Světlomet levý (tlumená světla) |
| 2 | – | – |
| 3 | 10 | Světlomet levý (dálková světla) |
| 4 | 15 | Ambientní světla, Audio jednotka, Světlo spínače dálkového ovládání rádia, Světlo nastavení jasu přístrojové desky, Světlo spínače světla v nákladovém prostoru, Světlo spínače konzoly 2, Světlo spínače hlavního tempomatu, Boční markerová světla přední, Světlo prostoru odkládací schránky, Světlo spínače výstražného světla, Osvětlení řídicí jednotky HVAC, osvětlení vnitřního spínače světla, osvětlení evidenčního čísla, osvětlení spínače střešního okna, navigační displej, navigační jednotka, modul řízení relé, osvětlení spínače vyhřívání sedadla, osvětlení spínače výběr/reset, osvětlení spínače deaktivace VSA, osvětlení spínače VTM-4 |
| 5 | 10 | Světlomet pravý (dálková světla) |
| 6 | 10 | Světlomet pravý (tlumená světla), relé světel mlhových světel |
| 7 | 7,5 | Modul řízení relé |
| 8 | 15 | Senzor polohy klikového hřídele (CKP) A/B, senzor polohy vačkového hřídele (CMP), vstřikovače, konektor linky dat (DLC), modul řízení motoru (PCM), hlavní relé 1 PGM-FI, relé elektronického systému řízení škrticí klapky (ETCS), hmotnost senzoru průtoku vzduchu (MAF) |
| 9 | 15 | Relé elektronického systému řízení škrticí klapky (ETCS), modul řízení motoru (PCM) |
| 10 | 20 | 2009-2014: Relé světla mlhových světel, mlhová světla |
| 11 | 15 | Vyhřívání sedadel (relé vyhřívání sedadel) |
| 12 | 7,5 | Spojka kompresoru klimatizace (relé spojky kompresoru klimatizace) |
| 13 | 20 | Spínač polohy pedálu brzdy, světla brzdy, kondenzátor hluku světel brzdy, světlo brzdy vysoké, integrovaná multiplexová řídicí jednotka (MICU), modul řízení skupiny motoru (PCM), relé klaksonu, elektrická brzda přívěsu, modul řízení osvětlení přívěsu, klakson, modul řízení relé |
| 14 | 20 | Vyhřívaná plocha předního stěrače, relé vyhřívané plochy předního stěrače |
| 15 | 40 | Pojistka (pojistková skříňka kabiny): č. 5, 6, 7, 8, 9 |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 16 | 15 | Směrovka/relé upozornění na nebezpečí, spínač upozornění na nebezpečí/směrovka deaktivace airbagu pasažéra |
| 17 | 40 | Pojistka (pojistková skříňka kabina): č. 1, 2, 3, 4 |
| 18 | 20 | 2009-2014: Invertor AC |
| 19 | 30 | Relé ventilátoru chladiče, motor ventilátoru chladiče |
| 20 | 30 | Motor ventilátoru kondenzátoru klimatizace, relé ventilátoru kondenzátoru klimatizace |
| 21 | 40 | Motor ventilátoru, relé motoru ventilátoru |
| 22 | 120 | Baterie, distribuce napájení |
| 40 | Pojistka (pojistková skříňka kabina): č. 12, 13, 14, 15, 16, 17 | |
| 23 | 50 | 2006-2008: Spínač zapalování |
| 60 | 2009-2014: Spínač zapalování | |
| 50 | Relé elektrického okna, pojistka (pojistková skříňka kabina): č. 24, 25, 26, 27, 28 | |
| R1 | Ovládání ventilátoru světla mlhových světel | |
| R2 | Stěrač předního skla | |
| R3 | Ohřívač zadního okna | |
| R4 | Spojka kompresoru klimatizace | |
| R5 | Motor ventilátoru | |
Pojistková skříňka motorový prostor 2
Pojistková skříňka navíc se nachází vedle nádrže brzdové kapaliny. Abyste ji otevřeli, stiskněte jazýčky, jak je znázorněno.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 7,5 | Konektor osvětlení přívěsu (zadní světlo) |
| 2 | 20 | Modulátor-řídicí jednotka VSA (elektromagnet) |
| 3 | 40 | Modulátor-řídicí jednotka VSA (motor) |
| 4 | 20 | Relé systému řízení variabilního točivého momentu 4WD (VTM-4), řídicí jednotka VTM-4 |
| 5 | 15 | Zásuvka napájení příslušenství vpředu, relé zásuvky napájení příslušenství vpředu (zásuvka napájení příslušenství řidiče, zásuvka napájení pasažéra vpředu) |
| 6 | 20 | Elektrická brzda přívěsu |
| 7 | 20 | Konektor osvětlení přívěsu (zadní světlo), relé osvětlení přívěsu č.2 |
| 8 | 7,5 | Konektor osvětlení přívěsu (nebezpečí) |
| 9 | 20 | Konektor osvětlení přívěsu (nabíjení), relé osvětlení přívěsu č.1 |
| 10 | 7,5 | Řídicí jednotka systému monitorování tlaku v pneumatikách (TPMS) |
| 11 | 20 | Motor střechy s otevíráním (relé otevírání a zavírání střechy s otevíráním) |
Pojistková skříňka
| Číslo | Relé |
|---|---|
| R1 | Ventilátor kondenzátoru klimatizace |
| R2 | Ventilátor chladiče |
| R3 | Ovládání ventilátoru |
| R4 | 2009-2014: Světlo mlhové světla |
