Honda Civic Hybrid (2003-2011) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Honda Civic Hybrid 2003-2011, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Honda Civic Hybrid
Týká se vozidel vyrobených v letech:
2003, 2004, 2005.
Pojistka č. 18 v pojistkové skříňce přístrojové desky je zodpovědná za zapalovač cigaret (zásuvky napájení) v Honda Civic Hybrid.

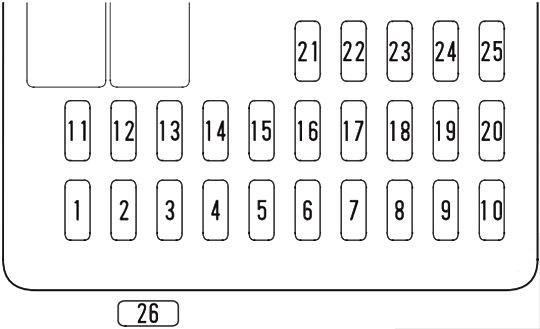

Kabina
Interní pojistková skříňka se nachází pod sloupkem řízení.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 A | Cívka zapalování IN |
| 2 | 20 A | Topení LAF |
| 3 | (10 A) | (Denní světla (v kanadských modelech)) |
| 4 | 10 A | FI-ECU |
| 5 | — | Nepoužívá se |
| 6 | 7,5 A | Relé napájení okna |
| 7 | — | Nepoužívá se |
| 8 | 7,5 A | Příslušenství, Rádio |
| 9 | 15 A | Cívka zapalování EX |
| 10 | 7,5 A | Počítadlo kilometrů |
| 11 | 7,5 A | ABS |
| 12 | (7,5 A) | (Denní světla (v kanadských modelech)) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 13 | 10 A | SRS |
| 14 | 10 A | Dálkové ovládání zrcátka |
| 15 | (10 A) | (SCTY (volitelný bezpečnostní systém)) |
| 16 | 7,5 A | IMA |
| 17 | 15 A | Palivové čerpadlo |
| 18 | 15 A | Napájení příslušenství |
| 19 | 7,5 A | Zapni nouzová světla |
| 20 | 20 A | Přední stěrač |
| 21 | 7,5 A | STS (spínač volantu) |
| 22 | 20 A | Přední okno vpravo |
| 23 | 20 A | Přední okno vlevo |
| 24 | 20 A | Zadní okno vlevo |
| 25 | 20 A | Zadní okno vpravo |
| 26 | 7,5 A | Relé ventilátoru chlazení |

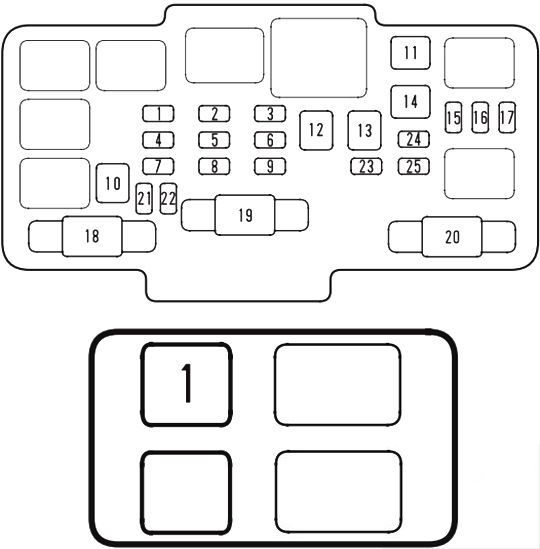

Motorový prostor
Pojistková skříňka pod kapotou se nachází v motorovém prostoru na straně řidiče.
Další pojistková skříňka se nachází v motorovém prostoru, před hlavní pojistkovou skříňkou.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 20 A | Ventilátor kondenzátoru |
| 2 | 10 A | IMA |
| 3 | 10 A | Malé světlo |
| 4 | 20 A | Ventilátor chlazení |
| 5 | 10 A | Havarijní světla |
| 6 | 15 A | FI ECU |
| 7 | 15 A | Klaksón, stop |
| 8 | 20 A | ABS F/S |
| 9 | 10 A | Rezerva |
| 10 | 40 A | Motor ABS |
| 11 | 30 A | Zadní stěrač |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 40 A | Motorizovaný ohřívač |
| 13 | 40 A | Napájení okna |
| 14 | 40 A | Možnost |
| 15 | 15 A / 20 A | Levý světlomet |
| 16 | 20 A | Zámek dveří |
| 17 | 15 A / 20 A | Pravý světlomet |
| 18 | 60 A | EPS |
| 19 | 80 A | Baterie |
| 20 | 50 A | Zapalování 1 |
| 21-25 | 7,5A-30A | Rezervní pojistky |
| POJISTKOVÁ SKŘÍŇKA DRUHÉ ÚROVNĚ POD KAPOTOU | ||
| 1 | 20 A | Ventilátor chlazení |
Vztahuje se na vozidla vyrobená v letech:
2006, 2007, 2008, 2009, 2010, 2011.
Pro zapalovač cigaret (zásuvky napájení) v Honda Civic Hybrid odpovídají pojistky 28 (zásuvka ACC zadní) a 29 (zásuvka ACC) v pojistkové skříňce v přístrojové desce.

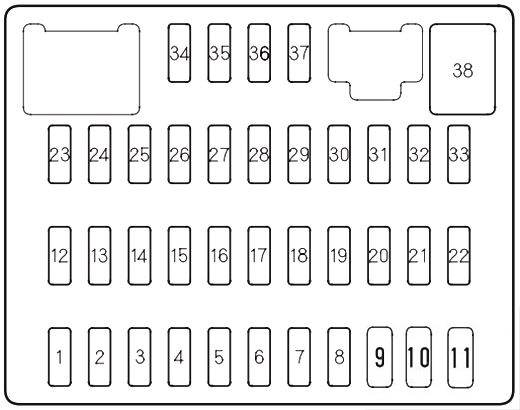

Kabina
Interní pojistková skříňka se nachází pod sloupkem řízení.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 7,5 A | Napájení okna |
| 2 | 15 A | Palivové čerpadlo |
| 3 | 10 A | IG1ACG |
| 4 | 7,5 A | Jednotka ABS (ABS/VSA) |
| 5 | 15 A | Vyhřívání sedadel (možnost) |
| 6 | — | Nepoužívá se |
| 7 | 7,5 A | TPMS (volitelné) |
| 8 | — | Nepoužívá se |
| 9 | 7,5 A | SZWO |
| 10 | 7,5 A | Počítadlo kilometrů |
| 11 | 10 A | SRS |
| 12 | 10 A | Pravý potkávací světlomet |
| 13 | 10 A | Levý potkávací světlomet |
| 14 | 7,5 A | Malý (vnitřní) |
| 15 | 7,5 A | Malý (vnější) |
| 16 | 10 A | Pravý dálkový světlomet |
| 17 | 10 A | Levý dálkový světlomet |
| 18 | 20 A | Hlavní dálkový světlomet |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 19 | 15 A | Malý (hlavní) |
| 20 | — | Nepoužívá se |
| 21 | 20 A | Hlavní světlomet s tlumeným světlem |
| 22 | (7,5 A) | (HAC) |
| 23 | (7,5 A) | STS |
| 24 | — | Nepoužívá se |
| 25 | 20 A | Zámek dveří |
| 26 | 20 A | Okno řidiče |
| 27 | — | Nepoužívá se |
| 28 | (15A) | Zásuvka ACC zadní |
| 29 | 15 A | ACC |
| 30 | 20 A | Okno spolujezdce |
| 31 | — | Nepoužívá se |
| 32 | 20 A | Pravé zadní okno |
| 33 | 20 A | Levé zadní okno |
| 34 | — | Nepoužívá se |
| 35 | 7,5 A | ACC, rádio |
| 36 | 10 A | HAC |
| 37 | 7,5 A | Denní světla |
| 38 | 30 A | Stěrač |
Motorový prostor
Pojistkové skříňky primární a sekundární pod kapotou se nacházejí v motorovém prostoru na straně řidiče.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 100 A | Hlavní pojistka |
| 1 | 70 A | EPS |
| 2 | 60 A | Hlavní možnost |
| 2 | 50 A | Hlavní spínač zapalování |
| 3 | 30 A | Motor ABS |
| 3 | 40 A | ABS F/S |
| 4 | 50 A | Hlavní světlomet |
| 4 | 40 A | Hlavní napájení okna |
| 5 | 40 A | Motor asistence |
| 6 | 20 A | Motor pomocného ventilátoru |
| 7 | 20 A | Hlavní motor ventilátoru |
| 8 | 30 A | Zadní odmrazovač |
| 9 | 40 A | Ventilátor |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 10 | 10 A | Havarijní světla |
| 11 | 15 A | FI Sub |
| 12 | 15 A | Světla brzdy a klakson |
| 13 | 15 A | Cívka IG (EX) |
| 14 | 15 A | Cívka IG (IN) |
| 15 | 7,5 A | Úroveň oleje |
| 16 | — | Nepoužívá se |
| 17 | — | Nepoužívá se |
| 18 | 20 A | Cívka IG |
| 19 | 15 A | FI Hlavní |
| 20 | 7,5 A | Spojka MG |
| 21 | 15 A | DBW |
| 22 | 7,5 A | Vnitřní světlo |
| 23 | 10 A | Rezerva |

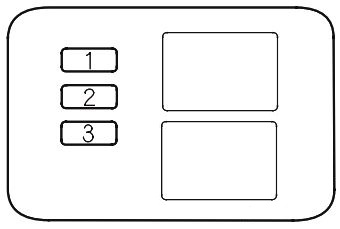

Pojistková skříňka sekundární pod kapotou
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 10 A | IMA2 |
| 2 | 7,5 A | IMA1 |
| 3 | 15 A | Zesilovač MS |
