Honda Pilot (2003-2015) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříně Honda Pilot 2003-2015, získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Honda Pilot
Vztahuje se na vozidla vyrobená v letech:
2003, 2004, 2005, 2006, 2007, 2008, 2009.
Pojistky zásuvky zapalovače cigaret (zásuvky napájení) v Honda Pilot jsou pojistka č. 9 (zásuvka příslušenství vpředu) v panelu pojistek přístrojové desky na straně spolujezdce a pojistka č. 3 (2003-2004) nebo č. 6 (od roku 2005) (zadní zásuvka příslušenství) v panelu pojistek dodatečné komory motoru.

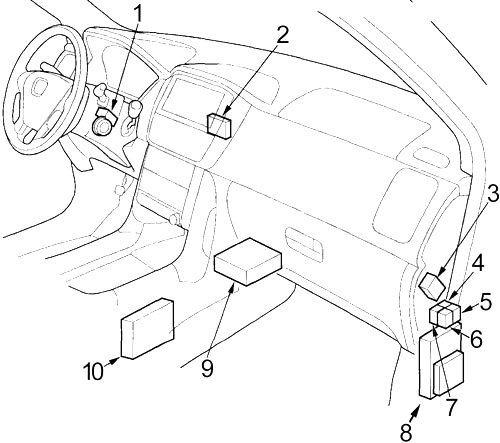

Kabina
- Panel pojistek 1
- Relé zásuvky napájení příslušenství vzadu
- Relé vnitřního osvětlení
- 2003-2005: Relé předních mlhových světel
2006-2008: Relé deaktivace dálkových světel - Jednotka řízení denních světel
- 2006-2008: Relé motoru předního stěrače
- Relé zámku převodovky
- Relé kontaktu P
- Hlavní relé PGM-FI č. 1
- Hlavní relé PGM-FI č. 2 (palivové čerpadlo)
- Relé motoru zadního ventilátoru
- 2003-2005: Relé stmívače
2006-2008: Relé denních světel - Relé zadního světla
- 4WD: Relé systému řízení variabilního točivého momentu 4WD (VTM-4)
2WD (2006-2008): Relé řízení podpory motoru
- Jednotka řízení imobilizéru-přijímače
- 2WD (2006-2008): Aktivní řídicí jednotka hluku
- Přijímač bez klíče
- Relé senzoru poměru vzduch-palivo (A/F)
- Relé zapalování
- Relé modulu řízení aktuátoru klapky
- 2006-2008: Relé motoru zadního stěrače
- Panel pojistek 2
- Jednotka systému dodatečného zadržení (SRS)
- 2WD (2006-2008): Jednotka řízení podpory motoru

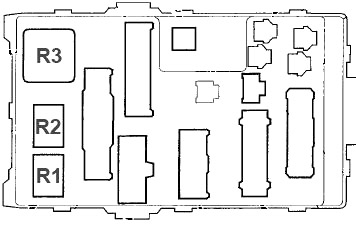

Panel pojistek kabina 1
Nachází se pod přístrojovou deskou na straně řidiče.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 1 | 15 | Jednotka řízení imobilizéru-přijímače, modul řízení pohonného systému (PCM), hlavní relé PGM-FI č. 2 (palivové čerpadlo), jednotka systému dodatečného zadržení (SRS) |
| 2 | 10 | Jednotka systému dodatečného zadržení (SRS) |
| 3 | 7,5 | Relé spojky kompresoru klimatizace, relé motoru ventilátoru, jednotka řízení klimatizace, ovládací panel topení, modul řízení pohonného systému (PCM), motor řízení recirkulace, relé motoru zadního ventilátoru, motor režimu blízko, relé deflektoru zadního okna, modul řízení ventilátoru chladiče (2003-2005) |
| 4 | 7,5 | Jednotka invertoru AC (2006-2008), pohon zrcátka, odmrazovač zrcátka, modulátor-kontrolér ABS (2003-2005), systém řízení variabilního točivého momentu 4WD (VTM-4) (2003-2005) |
| 5 | 10 | Jednotka řízení denních světel |
| 6 | 15 | Alternátor, kontrolka hlavního spínače tempomatu, odvzdušňovací ventil pro nádrž výparů paliva (EVAP), modul řízení směrovky, modul řízení pohonného systému (PCM), modul řízení modulátoru VSA (2006-2008), skupina senzoru elektrického zatížení (ELD) (2003-2005), vyhřívané sekundární kyslíkové senzory (2003-2005), modul řízení ventilátoru chladiče (2003-2005), systém řízení variabilního točivého momentu 4WD (VTM-4) (2003-2005), relé VTM-4 (2003-2005) |
| 7 | 7,5 | Elektrické zrcátko kompasu (2006-2008), systém detekce pasažérů (ODS) indikátor deaktivace pasažéra, automatické stmívání vnitřního zrcátka (2006-2008), relé zadního stěrače s intervalem, spínač stěrače/ostřikovače zadního, motor zadního stěrače, přední mlhové světlo (2006-2008) |
| 8 | 7,5 | Relé zásuvky napájení příslušenství, zadní mikrofon systému aktivního řízení hluku (2WD) (2006-2008), jednotka aktivního řízení hluku (2WD) (2006-2008), modul řízení směrovek, volitelný konektor bez klíče (2006-2008), zadní relé zásuvky napájení příslušenství, relé zámku převodovky |
| 9 | 10 | Jednotka aktivního řízení hluku (2WD) (2006-2008), relé couvacího A/T, couvací světla, senzor poruchy brzdového světla, modul řízení směrovky, přijímač bez klíče, navigační jednotka (2006-2008), automatické stmívání vnitřního zrcátka (2006-2008), volitelný bezpečnostní konektor (2006-2008), kontrolka hlavního spínače zámku (4WD), řízení variabilního točivého momentu 4WD Jednotka řízení systému (VTM-4), jednotka řízení multiplexu řidiče |
| 10 | 7,5 | Směrovky/relé nouzového zastavení |
| 11 | 7,5 | 2006-2008: Jednotka řízení systému řízení variabilního točivého momentu 4WD (VTM-4) |
| 15 | 2003-2005: Zapalovací cívky | |
| 12 | 30 | Relé motoru zadního stěrače, motor předního stěrače, obvod předního stěrače s intervalem, motor předního stěrače, relé předního stěrače s intervalem |
| 13 | 7,5 | Hlavní relé PGM-FI, modul řízení pohonného systému (PCM) |
| R1 | Zastavení startování | |
| R2 | Invertovat | |
| R3 | Směrovky a nouzová světla | |

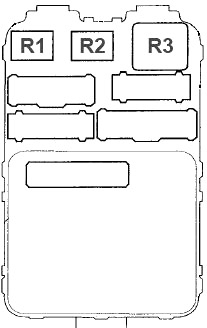

Panel pojistek kabina č. 2
Nachází se pod přístrojovou deskou na straně spolujezdce. Pro otevření zatáhněte za pravý okraj krytu.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | 20 | Ovládací jednotka elektrického okna |
| 2 | 20 | Motor elektrického předního sedadla (EX-L), elektrický motor pro pohyb sedadla řidiče (EX-L), elektrický motor pro sklopení zadního sedadla řidiče (kromě EX-L), elektrický motor pro sklopení sedadla řidiče (Expert EX-L) |
| 3 | 20 | Vyhřívání předních sedadel |
| 4 | 20 | Motor elektrického zadního sedadla řidiče (EX-L), elektrický motor pro sklopení sedadla řidiče (EX-L), elektrický motor pro sklopení zadního sedadla řidiče (kromě EX-L), elektrický motor pro pohyb sedadla řidiče (kromě EX-L) |
| 5 | – | – |
| 6 | 10 | Ovládací jednotka denních světel |
| 7 | 20 | Motor levého zadního okna, hlavní spínač okna, ovládací jednotka elektrického okna |
| 8 | 20 | Motor předního okna spolujezdce |
| 9 | 15 | Audio jednotka, DVD přehrávač (se systémem zábavy vzadu), zásuvka napájení příslušenství konzoly, zásuvka napájení příslušenství vpředu, navigační jednotka, navigační displej, konektor zapalovače cigaret |
| 10 | 15 | Osvětlení audio jednotky, dodatečné osvětlení zvedáku (se systémem zábavy vzadu), světlo hlavního spínače tempomatu, osvětlení ovládací jednotky klimatizace, DVD přehrávač (se systémem zábavy vzadu), ovládací jednotka multiplexu řidiče, přední poziční světla, boční obrysová světla vpředu, světlo přední konzoly, spínače zámku předních dveří, světla modulu ovládání směrovky, světlo v odkládací schránce, světlo spínače nouzového varování, světla ovládacího panelu topení, světlo spínače vnitřního osvětlení, osvětlení registrační značky, světlo spínače střešního okna, navigační displej, navigační jednotka, konektor zapalovače cigaret, konektor světla mlhových světel (panel pojistek/relé pod palubní deskou řidiče), světlo spínače elektrického zrcátka, zadní osvětlení ovládací jednotky topení-klimatizace, ovladač vzadu a displej (se systémem zábavy vzadu), osvětlení stropní konzoly, sedadlo, spínače vyhřívání, světlo, relé zadních světel, zadní světla, konektor osvětlení přívěsu, spínač blokování VTM-4 |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 11 | 10 | Přední individuální mapová světla, dekorativní světla předních dveří, HomeLink, relé vnitřních světel, navigační displej, navigační jednotka, zadní individuální mapová světla, světlo zadního víka, osvětlení kosmetického zrcátka |
| 12 | 20 | Jednotka multiplexového ovládání pro spolujezdce |
| 13 | 7,5 | Jednotka multiplexového ovládání pro řidiče, jednotka multiplexového ovládání pro dveře, ovládací modul směrovky, jednotka multiplexového ovládání imobilizéru-přijímače, indikátor imobilizéru, modul bezklíčového přijímače, bezpečnostní konektor, bezpečnostní indikátor, jednotka multiplexového ovládání pro spolujezdce |
| 14 | 7,5 | 2006-2008: Relé uzamčení otevírací střechy, relé otevření otevírací střechy |
| 15 | 20 | 2006-2008: Relé uzamčení otevírací střechy, motor otevírací střechy, relé otevření otevírací střechy |
| 16 | 20 | Motor pravého zadního okna |
| 7,5 | Relé ventilátoru chladiče | |
| R1 | Napájení okna | |
| R2 | Zásuvka napájení příslušenství | |
| R3 | Odmlžovač zadního okna | |

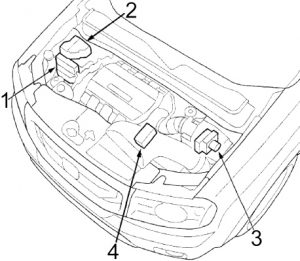

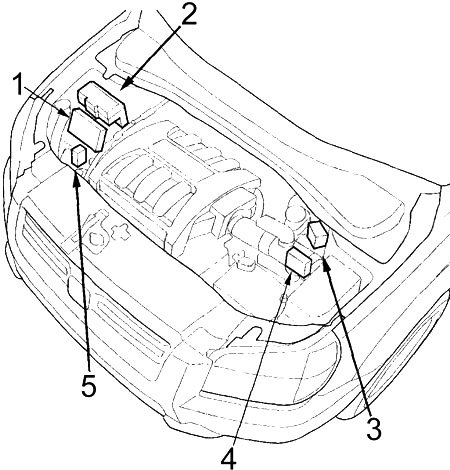

Motorový prostor
- Modul řízení systému pohonu (PCM)
- Pojistková skříňka 1
- Pojistková skříňka 2
- Modulátor-řídicí jednotka ABS nebo VSA
- Pojistkové relé

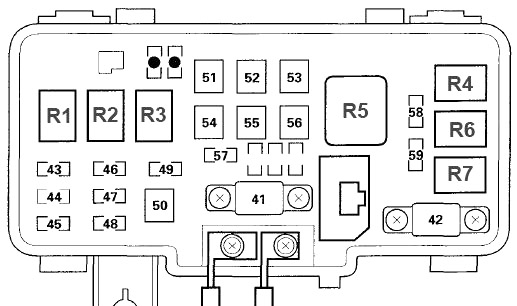

Pojistková skříňka 1
Hlavní pojistková skříňka pod kapotou se nachází na straně spolujezdce. Abyste ji otevřeli, stiskněte jazýčky, jak je znázorněno.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 41 | 120 | Baterie, distribuce napájení |
| 42 | 50 | Spínač zapalování, volitelný konektor bez klíče |
| 43 | 20 | Spínač kombinovaných světel, řídicí jednotka denních světel, pravý světlomet |
| 44 | – | – |
| 45 | 20 | Spínač kombinovaných světel, řídicí jednotka denních světel, levý světlomet, kontrolka dálkových světel, mlhové světlo (2006-2008) |
| 46 | 15 | Konektor datové sběrnice (DLC), hlavní relé PGM-FI |
| 47 | 20 | Brzdová světla, multiplexová řídicí jednotka pohonného systému, brzdové světlo umístěné nahoře, relé klaksonu, klakson, světlo zapalování, elektromagnet zámku klíče, řídicí modul pohonného systému (PCM), konektor osvětlení přívěsu |
| 48 | 20 | Audio jednotka, DVD přehrávač (systém zábavy vzadu), zadní ovladač a displej (systém zábavy vzadu) |
| 49 | 15 | Havarijní světla |
| 50 | 20 | 2003-2005: Konektor osvětlení přívěsu |
| 51 | 40 | Relé ovladače okna, pojistka (panel pojistek kabiny č. 2): č. 1 |
| 52 | 40 | Pojistky (panel pojistek kabiny č. 2): č. 2, 3, 4, 6 |
| 53 | 30 | Kondenzátor hluku, defogger zadního okna |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 54 | 40 | Pojistka (panel pojistek kabina č. 2): č. 9, 10, 11, 12, 13 |
| 55 | 30 | Motor ventilátoru zadního |
| 56 | 40 | Motor ventilátoru |
| 57 | 30 | Motor ventilátoru chladiče |
| 58 | 30 | Motor ventilátoru kondenzátoru klimatizace |
| 59 | 7,5 | Spojka kompresoru klimatizace |
| • | – | Rezervní pojistka |
| R1 | Světlomet č. 1 (pravý) | |
| R2 | Světlomet č. 2 (levý) | |
| R3 | Klakson | |
| R4 | Ventilátor kondenzátoru klimatizace | |
| R5 | Motor ventilátoru | |
| R6 | Ventilátor chladiče | |
| R7 | Spojka kompresoru klimatizace | |

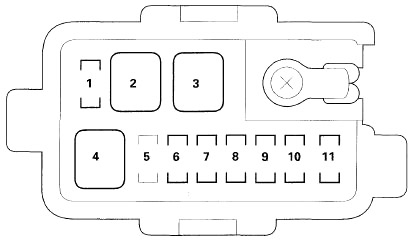

Panel pojistek 2
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 1 | 20 | Jednotka invertoru AC |
| 2 | 40 | Modulátor VSA-řídicí jednotka |
| 3 | 30 | Modulátor VSA-řídicí jednotka |
| 4 | 20 | Systém řízení variabilního točivého momentu 4WD (VTM-4) řídicí jednotka |
| 5 | 10 | 2WD: řídicí jednotka podpory motoru |
| 6 | 15 | Zásuvka napájení příslušenství konzoly, zásuvka napájení příslušenství zadní |
| 7 | 15 | Modul řízení systému pohonu (PCM) |
| 8 | 15 | Zapalovací cívky |
| 9 | 15 | Senzory poměru vzduch-palivo (A/F) (bank 1, bank 2), vyhřívané sekundární kyslíkové senzory (bank 1, bank 2), skupina senzoru elektrického zatížení (ELD) |
| 10 | 7,5 | Řídicí jednotka systému monitorování tlaku pneumatik (TPMS) |
| 11 | 20 | Přední světlomet mlhová světla, modul řízení směrovky, konektor světla mlhového světla, konektor spínače světla mlhového světla |
Panel relé
| Číslo | Relé |
|---|---|
| R1 | Ovládání ventilátoru |
| R2 | Zadní stěrač s intervalovým chodem |
| R3 | Přední stěrač s intervalovým chodem |
| R4 | Vyhřívání sedadel |
Pojistky přívěsu
Pokud je kontrolka přívěsu spálená, zkontroluj, zda jsou tyto pojistky spálené během výměny žárovek:
- Pojistky hlavní pojistkové skříňky pod kapotou 5, 7 a 24
- Pojistková skříňka vnitřní strana řidiče: 10
- Pojistková skříňka vnitřní strana spolujezdce: 10
Pokud jsou tyto pojistky neporušené, ale světla přívěsu stále nefungují, jsou spálené dvě pojistky 7,5 A v kabeláži tažného zařízení. Pro přístup k pojistkám 7,5 A:
- Otevřete zadní dveře a odstraňte kryt podlahy zavazadlového prostoru.
- Vytáhněte spodní část gumového těsnění zadních dveří.
- Odstraňte zadní panel karoserie, táhněte nahoru vnitřní okraj zadního panelu karoserie a uvolněte čtyři klipy a háky.
- Po výměně pojistek znovu nainstalujte zadní panel karoserie v opačném pořadí než při montáži.
Honda Pilot (2009-2015) – schéma pojistky
Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda Pilot (2009-2015) je pojistka 35 v pojistkové skříňce v sekci pro pasažéry.

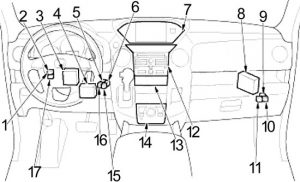

Sekce pro pasažéry
- Pojistková skříňka
- Modul řízení měřidla
- Relé zásuvky napájení příslušenství konzoly č. 1
- 09-10: Relé motoru zadního ventilátoru
- 11-15: Relé motoru zadního ventilátoru
- Relé zásuvky napájení příslušenství konzoly č. 2
Pojistková skříňka v sekci pro pasažéry
| Č. | Amp [A] | Popis |
| 1 | 7,5 | Systém řízení variabilního točivého momentu 4WD (VTM-4);
Řídicí jednotka, relé VTM-4. |
| 2 | 15 | 09-11:
Palivové čerpadlo (hlavní relé PGM-FI č. 2); Imobilizér – řídicí jednotka bez klíče; Modul řízení pohonného ústrojí (PCM). |
| 20 | ’12 -’15:
Palivové čerpadlo (hlavní relé PGM-FI č. 2); Imobilizér – řídicí jednotka bez klíče; Modul řízení systému pohonu (PCM). |
|
| 3 | 10 | Alternátor;
Senzor elektrického zatížení (ELD); Ventil pro odvod vzduchu nádrže systému řízení emisí par paliva (EVAP); Spínač polohy pedálu brzdy; Modul řízení systému pohonu (PCM). |
| 4 | 7,5 | Řídicí jednotka modulačního systému VSA;
Senzor příčného zrychlení, podélné rychlosti odchylky. |
| 5 | 15 | ’09 -’11:
Vyhřívaný polštář předního sedadla spolujezdce (relé vyhřívání předního sedadla spolujezdce (vysoké)); Vyhřívaný polštář předního sedadla spolujezdce (relé vyhřívání předního sedadla spolujezdce (nízké)); Vyhřívaný polštář sedadla řidiče (relé vyhřívání sedadla řidiče (vysoké)); Vyhřívaný polštář sedadla řidiče (relé vyhřívání sedadla řidiče (nízké)). |
| 6 | – | – |
| 7 | 10 | Automatická řídicí jednotka osvětlení;
Motor pro podporu bederní opěrky řidiče; Spínač bederní opěrky řidiče. |
| 8 | 7,5 | Automatická řídicí jednotka osvětlení;
Řídicí jednotka parkování a couvání; Řídicí jednotka systému monitorování tlaku v pneumatikách (TPMS). |
| 9 | 7,5 | Jednotka systému detekce pasažérů (ODS);
Indikátor deaktivace airbagu spolujezdce; Skupina doplňkového bezpečnostního systému (SRS). |
| 10 | 7,5 | Relé řízení podpory motoru (ACM) s aktivním řízením;
Automatické ztmavení vnitřního zpětného zrcátka; Zpětné zrcátko; Skupina elektrického kompasu; Skupina řízení podpory motoru; Modul řízení manometru; Osvětlení couvacího světla vlevo a vpravo; Skupina řízení elektrického zrcátka; Kontrolér elektrického sedadla; Elektrická řídicí jednotka zadního víka; Blokování převodovky Solenoid; Jednotka osvětlení přívěsu; Systém řízení variabilního točivého momentu 4WD (VTM-4); Řídicí jednotka vyhřívání sedadla (’12 -’15); Řídicí jednotka automatického osvětlení (’12 -’15); Spínač rozsahu převodů (’12 -’15); Jednotka navigace (’12 -’15). |
| 11 | 10 | Jednotka doplňkového bezpečnostního systému (SRS) |
| 12 | 10 | Pravý světlomet (dálková světla) |
| 13 | 10 | Levý světlomet (dálková světla) |
| 14 | 7,5 | Osvětlení audio skupiny;
Dálkové osvětlení audio spínače; Osvětlení displeje Audio-HVAC; Ambientní osvětlení (konzola, odkládací schránka, strop); Lampa panelu indikátoru polohy převodovky A/T; Lampa modulu klimatizace nebo lampa řídicí jednotky HVAC; Lampa odkládací schránky; Osvětlení tempomatu; Osvětlení skříňky konzoly; Osvětlení spínače výstražného světla; Osvětlení spínače otevíracího střešního okna; Osvětlení spínače více informací; Osvětlení ovládacího panelu navigace; Osvětlení spínače parkovacího senzoru a couvání; Kontrolér zadního osvětlení a obrazovky; Kontrola systému HVAC vzadu; Osvětlení panelu; Osvětlení zadního panelu ovládání klimatizace; Osvětlení skupiny zásuvky příslušenství RES; Osvětlení spínačů vyhřívání sedadla; Lampa spínače VSA; Lampa spínače blokování VTM-4; Indikátor deaktivace airbagu předního spolujezdce (’12 -’15); Hlasové ovládání navigace HFL, spínač (’12 -’15); Spínač HFL (’12 -’15); Spínač vnitřního osvětlení; Spínač HomeLink. |
| 15 | 15 | ’09 -’10:
Osvětlení registrační značky; Přední osvětlení vlevo; Přední obrysové světlo vlevo; Zadní obrysové světlo vlevo; Zadní světla vlevo; Přední osvětlení vpravo; Přední obrysové světlo vpravo; Zadní obrysové světlo vpravo; Zadní světla vpravo; Relé osvětlení přívěsu. |
| 10 | ’11 -’15:
Osvětlení registrační značky; Přední osvětlení vlevo; Přední obrysové světlo vlevo; Zadní obrysové světlo vlevo; Zadní světla vlevo; Přední osvětlení vpravo; Přední obrysové světlo vpravo; Zadní obrysové světlo vpravo; Zadní světla vpravo; Relé osvětlení přívěsu. |
|
| 16 | 15 | Pravý světlomet (potkávací světlo) |
| 17 | 15 | Levý světlomet (potkávací světlo) |
| 18 | 20 | Denní světla;
Integrovaná řídicí jednotka Multiplex (MICU). |
| 19 | 15 | Malá hlavní světla;
Integrovaná řídicí jednotka Multiplex (MICU); Pojistky (pojistková skříňka sekce pro cestující): č. 14, 15. |
| 20 | 7,5 | Řídicí jednotka systému monitorování tlaku v pneumatikách (TPMS) |
| 21 | 20 | Světlomet (hlavní BH / LLO);
Integrovaná řídicí jednotka Multiplex (MICU). |
| 22 | 7,5 | Řídicí modul pohonné jednotky – PCM (VBSOL2) |
| 23 | 7,5 | Startování (STRLD);
Řídicí modul pohonné jednotky (PCM). |
| 24 | – | – |
| 25 | – | – |
| 26 | 20 | Spínač okna řidiče;
Hlavní spínač okna (’09 -’11); Řídicí jednotka multiplex dveří (’12 -’15). |
| 27 | 20 | Volitelné připojení |
| 28 | 20 | Řídicí jednotka, motor otevírací střechy |
| 29 | 20 | Elektrické zamykání dveří;
Integrovaná řídicí jednotka Multiplex (MICU). |
| 30 | 20 | Spínač okna předního pasažéra |
| 31 | 30 | Audio zesilovač |
| 32 | 20 | Spínač pravého zadního okna |
| 33 | 20 | Spínač levého zadního okna |
| 34 | – | – |
| 35 | 10 | Audio modul;
Relé zásuvky napájení příslušenství v zavazadlovém prostoru; Relé zásuvky napájení příslušenství konzoly č. 1 a 2; Relé zásuvky napájení příslušenství předních; Řídicí jednotka připojení handsfree (výlet); HFL mikrofon; Navigace; ANC; Elektromagnet zámku klíče; Integrovaný multiplex (MICU); Navigační displej; Audio navigační jednotka; Řídicí jednotka audio-USB adaptéru; Aktivní zadní mikrofon s potlačením hluku; Aktivní přední mikrofon s potlačením hluku; Řídicí jednotka HandsfreeLink; Ovládací knoflík rozhraní. |
| 36 | 10 | Jednotka AC invertoru;
Relé spojení kompresoru klimatizace; Automatické ztmavení vnitřního zpětného zrcátka, zpětné zrcátko; Audio-HVAC displej; Jednotka klimatizace nebo řídicí jednotka HVAC; Relé vyhřívání sedadla řidiče; Relé ovládání ventilátoru (dioda); Relé motoru předního ventilátoru; Relé vyhřívání předního sedadla pasažéra; Levý a pravý aktuátor zpětného zrcátka; Spínač napájení zpětného zrcátka; Relé vyhřívání levého sedadla druhého řadu; Volitelné připojení; Hlavní spínač okna (’09 -’11); Ovladač elektrického zpětného zrcátka, Relé ventilátoru chladiče (dioda), Relé vyhřívání pravého sedadla druhého řadu; Relé motoru zadního ventilátoru; Ovládací panel klimatizace zadního nebo ovládací panel HVAC zadního; Relé odmrazovače zadního okna; Motor ovládání režimu zadního; Relé IG2 přívěs; Řídicí jednotka multiplex dveří (’12 -’15). |
| 37 | 7,5 | Denní svícení;
Integrovaná řídicí jednotka Multiplex (MICU). |
| 38 | 30 | Motor stěrače čelního skla;
Motor ostřikovače zadního okna; Motor ostřikovače čelního skla; Integrovaná řídicí jednotka Multiplex (MICU). |
| Podpora pojistky | ||
| – | 7,5 | Startování, spínač zapalování (ST);
Dálkové připojení startování motoru; Řídicí modul pohonné jednotky (PCM). |
| Relé | ||
| R1 | – | Aktuátor oken |
| R2 | – | Palivové čerpadlo (PGM-FI Hlavní 2) |
| R3 | – | Spouštěcí obvod č. 1 |
- ’11 -’15: Relé střešního okna
- ’09 -’10: Relé střešního okna
- Řídicí jednotka senzoru parkování a couvání
- Automatická řídicí jednotka osvětlení
- Relé systému řízení variabilního točivého momentu 4WD (VTM-4)
- Relé zásuvky napájení příslušenství vpředu
- Displej navigace Displej Audio-HVAC
- Řídicí jednotka motorového podpery
- Relé dálkových světlometů
- Relé mlhových světel
- Relé zásuvky napájení příslušenství v zavazadlovém prostoru
- Audio jednotka
- Řídicí jednotka klimatizace Řídicí jednotka HVAC
- Panel spínačů navigace
- Relé zapalování (Acc Cut)
- Relé zapalování (IG2)
- Relé startování č. 2
- Imobilizér-Keyless
- USB adaptér
- Jednotka systému doplňkové bezpečnosti (SRS)
- Audio zesilovač
- Jednotka AC měniče
- Řídicí jednotka HandsFreeLink
Motorový prostor
- Řídicí jednotka pohonného ústrojí (PCM)
- Pojistková skříňka č. 1
- Řídicí jednotka modulátoru VSA
- Pojistková skříňka č. 2

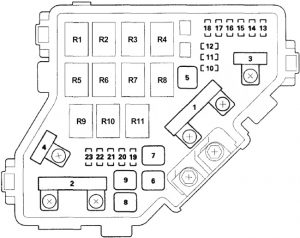

Pojistková skříňka motorového prostoru č. 1
| Č. | Amp [A] | Popis |
| 1 | 120 | Akumulátor;
Distribuce energie. |
| – | – | |
| 2 | 50 | Spínač zapalování (BAT);
Elektromagnet startování (relé startování č. 1 a č. 2); Pojistka (pojistková skříňka sekce pro cestující): č. 23. |
| 80 | Pojistky (pojistková skříňka sekce pro cestující):
č. 5, 6, 7, 27, 28, 29, 31. |
|
| 3 | 30 | 12-15:
Jednotka AC invertoru. |
| 40 | 12-15:
Motor předního ventilátoru (relé motoru předního ventilátoru) |
|
| 4 | 50 | Pojistky (pojistková skříňka sekce pro cestující):
č. 18, 19, 20, 21. |
| 40 | Relé ovládání oken,
Pojistky (pojistková skříňka sekce pro cestující): č. 24, 25, 26, 30, 32, 33. |
|
| 5 | – | – |
| 6 | 30 | Motor ventilátoru kondenzátoru klimatizace
(relé ventilátoru kondenzátoru klimatizace) |
| 7 | 30 | Motor ventilátoru chladiče
(relé ventilátoru chladiče) |
| 8 | 30 | Odmlžovač zadního okna
(relé odmlžovače zadního okna) |
| 9 | 40 | 09-11:
Motor předního ventilátoru (relé motoru předního ventilátoru) |
| 10 | 20 | Relé mlhových světel;
Mlhová světla. |
| 11 | 15 | Relé PGM-FI;
Senzor předního poměru vzduch-palivo (A/F); Vyhřívaný sekundární kyslíkový senzor (HO2S); Senzor předního poměru vzduch-palivo (A/F); Vyhřívaný pomocný kyslíkový senzor (HO2S); Kontrola emisí par (EVAP); Ventil uzávěrky odvětrání nádrže (’12 -’15); Pojistka (pojistková skříňka motorového prostoru): č. 15. |
| 12 | 10 | Jednotka řízení motorového podpery
(relé řízení aktivního motorového podpery (ACM)) |
| 13 | 20 | Motor naklonění předního sedadla pasažéra
(spínač nastavení elektrického sedadla pasažéra) |
| 14 | 20 | Motor posouvání předního sedadla pasažéra
(spínač nastavení elektrického sedadla pasažéra) |
| 15 | 7,5 | Relé ventilátoru kondenzátoru klimatizace (dioda) |
| 16 | 20 | 09-11:
Relé dálkových světel, světlomety (dálková světla) |
| 7,5 | 12-15:
Modul řízení pohonného ústrojí – PCM (VBUM) |
|
| 17 | 20 | Audio jednotka,
HFL; Navigace; Mikrofon ANC. |
| 18 | 15 | Relé cívky zapalování;
Cívky zapalování. |
| 19 | 15 | Hlavní relé PGM-FI č. 1;
Senzor polohy klikového hřídele (CKP); Senzor polohy vačkového hřídele (CMP); Relé řízení elektronického systému řízení škrticí klapky (ETCS); Vstřikovače; Senzor hmotnostního průtoku vzduchu (MAF); Modul řízení pohonného systému – PCM; PGM -FI Hlavní relé č. 2 (palivové čerpadlo). |
| 20 | 7,5 | Spojka kompresoru klimatizace
(spojka kompresoru klimatizace) |
| 21 | 15 | Relé řízení elektronického systému řízení škrticí klapky (ETCS) |
| 22 | 10 | 09-11:
Osvětlení nákladního prostoru; Vnitřní osvětlení dveří řidiče; Osvětlení kosmetického zrcátka řidiče; Individuální přední mapová světla; Vnitřní osvětlení předních dveří pasažéra; Jednotka HomeLink; Osvětlení klíče zapalování; Osvětlení vnitřního spínače zadního víka; Externí osvětlení levých zadních dveří; Osvětlení pasažéra; Osvětlení kosmetického zrcátka; Individuální zadní mapová světla (druhá); Individuální zadní mapová světla (třetí); Vnitřní osvětlení pravých zadních dveří; Volitelné připojení (osvětlení levé jízdní desky a osvětlení pravé jízdní desky). |
| 7,5 | 12-15:
Osvětlení nákladního prostoru; Osvětlení ve dveřích řidiče; Osvětlení kosmetického zrcátka řidiče; Individuální přední mapová světla; Vnitřní osvětlení předních dveří pasažéra; Modul HomeLink; Žárovka zapalování; Osvětlení vnitřního spínače zadního víka; Osvětlení bočního zrcátka pasažéra; Individuální zadní mapová světla (druhá); Individuální zadní mapová světla (třetí); Volitelné připojení (automatické pohybování vnitřního zpětného zrcátka); Volitelné připojení (osvětlení levé jízdní desky a osvětlení pravé jízdní desky). |
|
| 23 | 10 | Audio-HVAC displej, s
připojením datového konektoru (DLC), m odul řízení indikátoru, j ednotka řízení HandsFreeLink, j ednotka řízení zrcátka, j ednotka řízení elektrického sedadla, j ednotka řízení elektrického zadního víka, w hlavní spínač okna (’09 -’11), s zadní třetí a displej, w yświetlacz navigace, m odul aktivního snižování hluku (’12 -’15), p řední mikrofon HFL-ANC (’12 -’15), p řední mikrofon HFL-navigace-ANC (’12 -’15); Jednotka řízení imobilizéru-Keyless (’12 -’15); Jednotka řízení multiplexu dveří (’12 -’15); Jednotka řízení audio-USB adaptéru (’12 -’15). |
| Relé | ||
| R1 | – | Řízení ventilátoru |
| R2 | – | Aktivní řízení motorového podpery (ACM) |
| R3 | – | PGM-FI Sub |
| R4 | – | Cívka zapalování |
| R5 | – | Ventilátor kondenzátoru klimatizace |
| R6 | – | Motor předního ventilátoru |
| R7 | – | Odmlžovač zadního okna |
| R8 | – | Spojka kompresoru klimatizace |
| R9 | – | Ventilátor chladiče |
| R10 | – | Řízení elektronického systému řízení škrticí klapky (ETCS) |
| R11 | – | Hlavní číslo PGM-FI 1 |

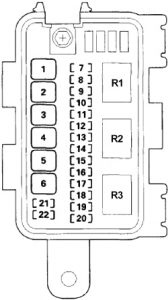

Pojistková skříňka místnosti motoru č. 2
| Č. | Amp [A] | Popis |
| 1 | 40 | Řídicí jednotka elektrického zadního víka |
| 2 | 20 | Systém řízení variabilního točivého momentu 4WD (VTM-4)
Řídicí jednotka, relé VTM-4 |
| 3 | 30 | Pojistky (pojistková skříňka sekce zavazadlového prostoru):
č. 1, 2, 3, 4 |
| 4 | 40 | Řídicí jednotka modulátoru VSA |
| 5 | 30 | Relé motoru zadního ventilátoru |
| 6 | 30 | Řídicí jednotka modulátoru VSA |
| 7 | 15 | Směrovky / světla upozornění;
Integrovaná řídicí jednotka Multiplex (MICU). |
| 8 | 20 | Řídicí jednotka zadního víka (blíže k motoru) |
| 9 | 20 | Řídicí jednotka elektrického sedadla;
Motor elektrického zadního sedadla; Spínač nastavení elektrického sedadla řidiče; Motor elektrického sklonu sedadla. |
| 10 | 20 | Řídicí jednotka elektrického sedadla;
Motor elektrického sedadla; Spínač nastavení elektrického sedadla řidiče; Motor elektrického předního sedadla zvednutý. |
| 11 | 20 | Spínač polohy pedálu brzdy;
Horní brzdové světlo; Brzdová světla vlevo a vpravo; Integrovaná řídicí jednotka Multiplex (MICU); Modul řízení pohonného ústrojí (PCM); Připojení elektrické brzdy přívěsu; Jednotka přívěsu. |
| 12 | 15 | Napájecí zásuvka příslušenství konzoly č. 2
(relé napájecí zásuvky příslušenství konzoly zadní č. 2) |
| 13 | 10 | Motorový prostor stěrače zadního okna;
Relé motoru stěrače zadního okna č. 1 (dopředu); Relé motoru stěrače zadního okna 2 (dozadu). |
| 14 | Připojení elektrické brzdy přívěsu | |
| 15 | 20 | Jednotka invertoru AC;
Jednotka řízení vytápění sedadla (’12 -’15). |
| 16 | 15 | Zásuvka napájení příslušenství konzoly č. 1
(relé zásuvky napájení příslušenství konzoly zadní č. 1) |
| 17 | 20 | Připojení osvětlení přívěsu
(relé přívěsu IG2) |
| 18 | 15 | Přední zásuvka napájení příslušenství
(relé přední zásuvky napájení příslušenství) |
| 19 | 15 | Zásuvka napájení příslušenství v zavazadlovém prostoru
(relé zásuvky napájení příslušenství v zavazadlovém prostoru) |
| 20 | 20 | Aktivátor otvírače okna střešního okna, relé střešního okna |
| 21 | 15 | Vyhřívaný polštář sedadla levé strany druhého řadu
(relé vyhřívaného polštáře sedadla levé strany druhého řadu (horní)), l Vyhřívaný polštář sedadla levé strany druhého řadu (relé vytápění sedadla levé strany druhého řadu (dolní)), p Vyhřívaný polštář sedadla pravé strany druhého řadu (relé vyhřívaného polštáře sedadla pravé strany druhého řadu) (horní)), Vyhřívaný polštář sedadla pravé strany druhého řadu (relé vyhřívaného polštáře sedadla pravé strany druhého řadu (dolní)). |
| 22 | – | – |
| Relé | ||
| R1 | – | Motorový prostor stěrače zadního okna č. 1 (dopředu) |
| R2 | – | Motorový prostor stěrače zadního okna č. 2 (dozadu) |
Zavazadlový prostor
- Jednotka řízení elektrického zadního víka
- Elektrický kompas
- Elektrické ovládání zadního víka
- Jednotka řízení osvětlení přívěsu
- Systém správy variabilního točivého momentu 4WD (VTM-4) Jednotka řízení
- Pojistková skříňka
Pojistková skříňka sekce zavazadlového prostoru
| Č. | Amp [A] | Popis |
| 1 | 7.5 | Řídicí jednotka osvětlení přívěsu |
| 2 | 7.5 | Řídicí jednotka osvětlení přívěsu |
| 3 | – | – |
| 4 | 20 | Připojení osvětlení přívěsu
(relé osvětlení přívěsu) |
| Relé | ||
| R1 | – | Přívěs IG2 |
| R2 | – | Osvětlení přívěsu |

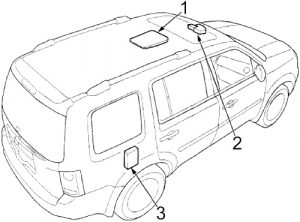

- Kontrolér zadní a displej
- Řídicí jednotka / motor otevírací střechy
- Přijímač Xm
O Honda Pilot (2003-2015)
Honda Pilot, vyráběný v letech 2003 až 2015, je oblíbené SUV, které nabízí prostorný interiér a spolehlivý výkon. Tento model je známý svou robustní konstrukcí a schopností zvládnout různé terény, což ho činí ideálním pro rodinné výlety i každodenní jízdy. Honda Pilot byla dostupná s různými motorizacemi, včetně šestiválcových motorů, které poskytují dostatečný výkon a efektivitu. Díky své spolehlivosti a komfortu se tento model stal populárním mezi řidiči, kteří hledají praktické a všestranné vozidlo.
Schéma pojistkové skříňky Honda Pilot
Tato stránka zobrazuje schéma pojistkové skříňky pro model Honda Pilot, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se typicky nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vašeho vozidla.
