Honda Element (2003-2011) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříně Honda Element 2003-2011, získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Za zapalovač cigaret (zásuvky napájení) jsou zodpovědné pojistky 2 (zásuvka napájení příslušenství zadních) a 18 (zásuvka napájení příslušenství předních) v panelu pojistek přístrojové desky.

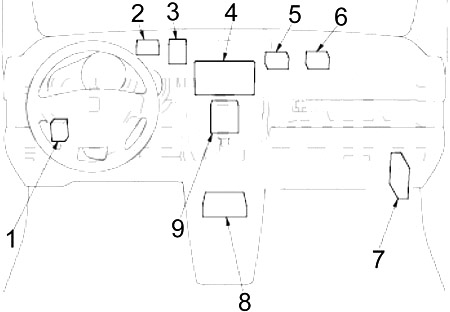

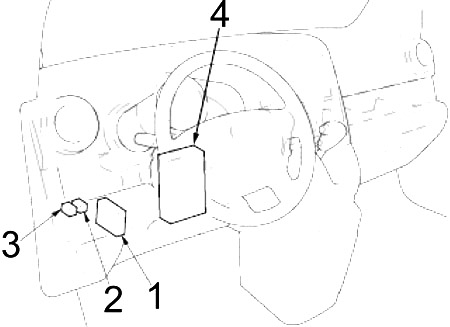

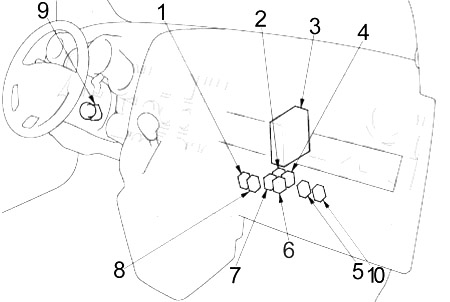

Kabina
- Jednotka řízení denního svícení
- Relé deaktivace potkávacích světel
- Relé denního svícení
- Pojistková skříňka
- Přijímač bez klíče
- 2008: Jednotka řízení systému monitorování tlaku v pneumatikách (TPMS)
- 2009-2011: Jednotka řízení systému monitorování tlaku v pneumatikách (TPMS)
- Audio jednotka nebo audio/navigační jednotka
- 2009-2011: Jednotka Imoes
- 2008: Jednotka Imoes
- Audio zesilovač
- Jednotka systému zadržování doplňkového (SRS)
- 2009-2011: Jednotka řízení adaptéru USB
- 2007-2008: Hlavní relé PGM-FI č. 2 (palivové čerpadlo)
- Relé zásuvky napájení příslušenství zadních
- M/T: Modul řízení motoru (ECM)
A/T: Modul řízení systému převodovky (PCM) - Relé senzoru poměru vzduch/palivo (A/F)
- 2007-2008: Relé cívky zapalování
2009-2011: Hlavní relé PGM-FI č. 2 (palivové čerpadlo) - Relé návratu A/T
- 2007-2011: Relé modulu řízení aktivní klapky
- 2007-2008: Hlavní relé PGM-FI č. 1
2009-2011: Relé cívky zapalování - Jednotka řízení imobilizéru (přijímač)
- 2009-2011: Hlavní relé PGM-FI č. 1

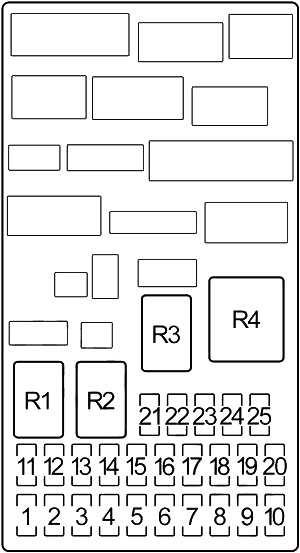

Schéma pojistkové skříňky přístrojové desky
Pojistková skříňka se nachází pod sloupkem řízení. Pro odstranění krytu pojistkové skříňky otočte ovladače proti směru hodinových ručiček a zvedněte kryt z pantů.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | 2003-2006: Cívky zapalování |
| 2 | 15 | Zásuvka napájení příslušenství vzadu |
| 3 | 10 | Jednotka ovládání denních světel, jednotka ovládání systému monitorování tlaku v pneumatikách (TPMS) (2008-2011) |
| 4 | 10 | Alternátor, relé senzoru poměru vzduch/benzin (A/F) (2003-2006), senzor polohy vačkového hřídele (CMP), aktátor tempomatu, skupina detektoru elektrického zatížení (ELD), ventil na odvod par paliva (EVAP), odvod par paliva (EVAP) ventil na vyprázdnění nádrže, vyhřívaná sekundární lambda sonda (HO2S), modul ovládání VSA (2007-2011), senzor hmotnostního průtoku vzduchu (MAF) (2007-2011) |
| 5 | – | – |
| 6 | 7,5 | Relé elektrického okna, hlavní spínač elektrického okna |
| 7 | 20 | Zesilovač zvuku |
| 8 | 7,5 | Audio jednotka, multiplexová ovládací jednotka (A/T) |
| 9 | 10 | Jednotka detekce polohy pasažéra (OPDS), motor stěrače vzadu, jednotka ovládání stěrače vzadu, zpět |
| Spínač stěrače/ostřikovače | ||
| 10 | 7,5 | Relé couvacího světla A/T, couvací světla, spínač couvacích světel (M/T), skupina směrovky, přijímač jednotky ovládání imobilizéru, multiplexová ovládací jednotka, relé zámku převodovky (A/T), jednotka ovládání systému monitorování tlaku v pneumatikách (TPMS) (2008- 2011) |
| 11 | 7,5 | 2003-2006: Modul ovládání ABS |
| 12 | 7,5 | Jednotka ovládání denních světel |
| 13 | 10 | Jednotka systému dodatečného zadržování (SRS) |
| 14 | 10 | Relé spojení kompresoru klimatizace, relé ventilátoru kondenzátoru klimatizace, relé motoru ventilátoru, aktátor elektrického zrcátka, relé ventilátoru chladiče, motor ovládání recirkulace, relé odmrazovače zadního okna, panel ovládání topení |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 15 | 20 | Senzor poměru vzduch/benzin (A/F), relé senzoru A/F, ventil na odvodnění nádrže (EVAP) |
| 16 | 15 | 2007-2011: Relé cívky zapalování, cívky zapalování |
| 17 | 15 | ECM/PCM, palivové čerpadlo, přijímač řídicí jednotky imobilizéru, jednotka systému doplňkové bezpečnosti (SRS), jednotka Imoes (2008-2011), indikátor deaktivace airbagu pasažéra (2007-2011) |
| 18 | 15 | Zásuvka napájení předních doplňků, relé zásuvky napájení zadních doplňků, zásuvka napájení doplňků konzoly (SC) |
| 19 | 7,5 | Směrovky/relé světel pro nouzové použití |
| 20 | 20 | Jednotka multiplexového řízení, motor stěrače předního skla, motor trysky stěrače předního skla |
| 21 | – | – |
| 22 | 20 | Motor okna pasažéra |
| 23 | 20 | Motor okna řidiče, jednotka řízení elektrického okna, hlavní spínač elektrického okna |
| 24 | – | – |
| 25 | – | – |
| R1 | Řezání startování (A/T) | |
| R2 | Zadní světlo | |
| R3 | Napájení okna | |
| R4 | Směrovky a světla pro nouzové použití | |

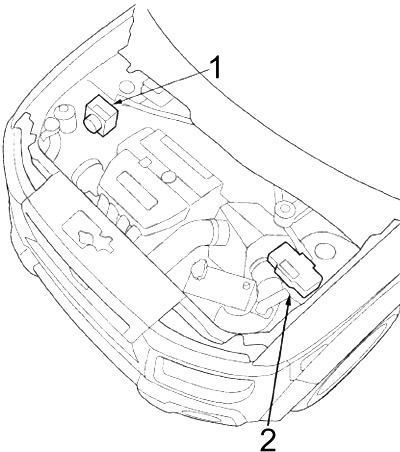

Motor
- 2003-2006: Modul řízení ABS
2007-2011: Modul řízení VSA - Pojistková skříňka

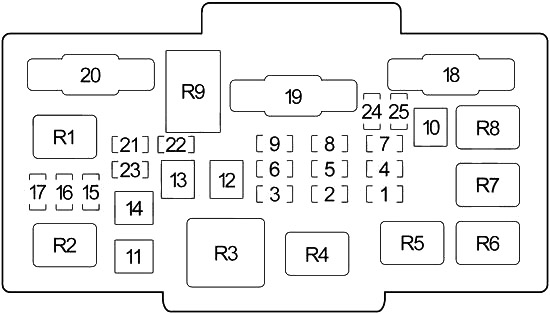

Schéma pojistkové skříňky v motorovém prostoru
Pojistková skříňka pod kapotou se nachází v motorovém prostoru na straně řidiče. Abyste ji otevřeli, stiskněte jazýčky, jak je znázorněno.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 30 | Motor ventilátoru kondenzátoru klimatizace, spojení kompresoru klimatizace |
| 2 | 15 | Relé zadních světel, světla přístrojové desky, přední světla na poloze, přední parkovací světla, osvětlení SPZ, zadní světla, konektor osvětlení přívěsu, indikátor deaktivace airbagu pro cestujícího |
| 3 | 7,5 | Přední stropní světlo, světlo klíče na startování, zadní stropní světlo, světlomety, individuální mapové světlo (2009-2011) |
| 4 | 20 | Motor ventilátoru chladiče |
| 5 | 15 | Směrovky/relé nouzových světel, směrovky, konektor modulu řízení osvětlení přívěsu |
| 6 | 15 | Senzor polohy klikového hřídele (CKP), senzor polohy vačkového hřídele (CMP) Senzor A/B, ECM/PCM, ventil na kontrolu minimálního vzduchu (IAC), vstřikovače, hlavní relé PGM-FI č. 1, hlavní relé PGM-FI č. 2 (palivové čerpadlo), relé modulu řízení akčního členu škrticí klapky (2007-2011) |
| 7 | 15 | Brzdová světla, signál zastavení (modulátor-kontrola ABS), akční člen tempomatu, vysoké brzdové světlo, ECM/PCM, relé akustického signálu, konektor osvětlení přívěsu, konektor modulu řízení bezpečnosti |
| 8 | 15 | 2007-2011: Relé modulu řízení akčního členu škrticí klapky |
| 9 | 10 | Audio jednotka, navigační audio jednotka, datový konektor (DLC), skupina počítadla kilometrů, přijímač jednotky řízení imobilizéru, indikátor imobilizéru, přijímač bez klíče, multiplexová řídicí jednotka, přijímač XM, jednotka Imoes (2008-2011), konektor jednotky řízení bezpečnosti, USB adaptér jednotky |
| 10 | 30 | 2003-2006: Modul řízení ABS |
| 30 | 2007-2011: Modul řízení VSA | |
| 11 | 20 | Ohřívač zadního skla |
| 12 | 40 | Motor ventilátoru |
| 13 | 40 | Relé napájení okna, pojistky (kabina): č. 7, 22, 23 |
| 14 | 40 | Pojistky (kabina): č. 2, 3, 15, 16 |
| 15 | 15 | Levý světlomet, jednotka řízení denních světel, indikátor dálkových světel |
| 20 | 2007-2008 SC: Levý světlomet, relé denních světel, indikátor dálkových světel | |
| 16 | 15 | Multiplexová řídicí jednotka |
| 17 | 15 | Pravý světlomet, jednotka řízení denních světel |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 20 | 2007-2008 SC: Světlomet pravý, relé světel | |
| 18 | 30 | 2003-2006: Modul řízení ABS |
| 30 | 2007-2011: Modul řízení VSA | |
| 19 | 100 | Baterie, relé světlometů, distribuce napájení |
| 20 | 50 | Spínač zapalování (BAT) |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| R1 | Světlomet levý | |
| R2 | Světlomet pravý | |
| R3 | Motor ventilátoru | |
| R4 | Ohřívač zadního skla | |
| R5 | Spojení kompresoru klimatizace | |
| R6 | Ventilátor chladiče | |
| R7 | Klaksón | |
| R8 | Ventilátor kondenzátoru klimatizace | |
| R9 | Jednotka detekce elektrického zatížení (ELD) | |
O Honda Element (2003-2011)
Honda Element, vyráběný v letech 2003 až 2011, je unikátní SUV známé svým boxovým designem a praktičností. Tento model byl navržen s důrazem na flexibilitu a všestrannost, což ho činí ideálním pro aktivní jednotlivce a rodiny. Honda Element nabízí prostorný interiér s možností snadného uspořádání sedadel, což umožňuje přepravu větších předmětů. Pod kapotou se nacházejí různé možnosti motorů, včetně 2,4litrového čtyřválce, který poskytuje spolehlivý výkon a efektivní spotřebu paliva. Díky své robustní konstrukci a pohonu na všechna kola je Honda Element vhodný i pro jízdu v náročnějších terénech.
Schéma pojistkové skříňky Honda Element
Tato stránka zobrazuje schéma pojistkové skříňky pro model Honda Element, která je nezbytná pro správnou údržbu a řešení problémů s elektrickým systémem vozidla. V Honda Element se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což je důležité pro identifikaci a výměnu pojistek. Vždy používejte náhradní pojistky se stejnou ampérovou hodnotou, abyste předešli poškození elektrického systému. Správné pochopení a použití schématu pojistkové skříňky je klíčové pro bezpečnou a efektivní provoz vašeho vozidla.
