Schéma pojistek a relé – Maruti Suzuki Swift DZire

Pojistky v motorovém prostoru

Číslo	Ampéráž [A]	Popis
(1)	100	FL1 (BENZÍN)
	120	FL1 (DIESEL)
(2)	100	FL2
(3)	100	FL3
(4)	50	FL4
(5)	80	FL5
(6)	100	FL6
(7)	50	Spínač zapalování -2
(8)	7,5	ECM
(9)	15	Relé automatické převodovky
(10)	—	Prázdné
(11)	10	Kompresor vzduchu
(12)	15	FI (BENZÍN)
(13)	30	FI (DIESEL)
(14)	60	Posilovač řízení

(!5)	30	Ventilátor chladiče
(16)	40	Motor ABS
(17)	30	Ventilátory
(18)	30	Startovací motor
(19)	—	Prázdný
(20)	30	Příslušenství
(21)	—	Prázdný
(22)	15	Hlavní světlomet (levý)
(23)	25	Modul řízení ABS
(24)	15	Hlavní světlomet (pravý)
(25)	20	Přední mlhové světlo
(26)	—	Prázdný
(27)	40	Klíč zapalování
(28)	7,5	Signál startování
(29)	10	INJ DRV (DIESEL)
(30)	10	FL 2 (DIESEL)
(31)	15	F/P (DIESEL)

Pojistky pod přístrojovou deskou

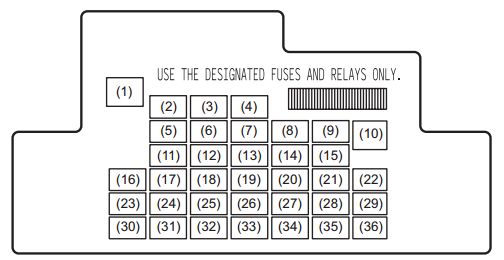

Motorové vozidlo se systémem startování bez klíče push!

Číslo	Ampéráž [A]	Popis
(1)	30	Bezpečnostní pás
(2)	20	Napájení okna
(3)	20	Blokování řízení
(4)	20	Odmrazovač zadní
(5)	—	Prázdné
(6)	—	Prázdné
(7)	—	Prázdné
(8)	7,5	Signál startování
(9)	15	ACC-2
(10)	30	Napájení okna
(11)	10	Výstražná světla
(12)	7,5	Prázdné
(13)	15	Zapalovací cívka
(14)	10	ABS řídicí jednotka
(15)	15	ACC
(16)	—	Prázdné
(17)	15	Klaksón

(18)	10	Brzdová světla
(19)	10	Airbag
(20)	10	Rezervní světlo
(21)	15	Stěrač zadního okna
(22)	25	Stěrač předního okna
(23)	7,5	Osvětlení na přivítání
(24)	—	Prázdné
(25)	7,5	Zadní mlhové světlo
(26)	—	Prázdné
(27)	7,5	Signál zapnutí-1
(28)	15	Rádio 2
(29)	10	ACC 3
(30)	15	Rádio
(31)	10	Zadní lampa
(32)	20	D/L
(33)	7,5	REJS
(34)	10	Počítadlo kilometrů
(35)	7,5	Signál zapnutí-2
(36)	—	Prázdné

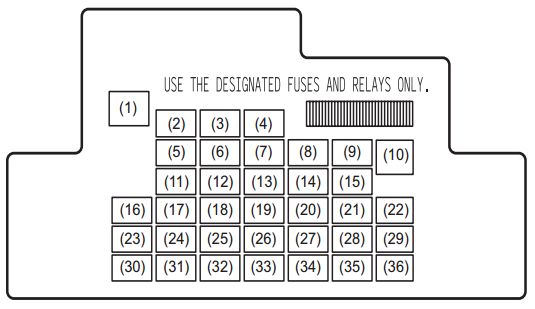

Motorové vozidlo bez systému startování bez klíče push!

Číslo	Ampéráž [A]	Popis
(1)	30	Pás
(2)	—	Prázdný
(3)	—	Prázdný
(4)	20	Odmrazovač zadní
(5)	—	Prázdný
(6)	—	Prázdný
(7)	—	Prázdný
(8)	7,5	Signál startování
(9)	15	ACC-2
(10)	30	Napájení okna
(11)	10	Výstražná světla
(12)	—	Prázdný
(13)	15	Zapalovací cívka
(14)	10	Modul řízení ABS
(15)	15	ACC
(16)	—	Prázdný
(17)	15	Klaksón

(18)	10	Brzdy
(19)	10	Airbag
(20)	10	Rezervní světlo
(21)	15	Stěrač a zadní ostřikovač
(22)	25	Přední stěrač
(23)	7,5	Osvětlení na přivítání
(24)	—	Prázdné
(25)	7,5	Zadní mlhové světlo
(26)	—	Prázdné
(27)	7,5	Signál zapnutí-1
(28)	—	Prázdné
(29)	—	Prázdné
(30)	15	Rádio
(31)	10	Zadní žárovka
(32)	20	D/L
(33)	7,5	Spínač brzdových světel/spínač spojky
(34)	10	Počítadlo kilometrů
(35)	7,5	Signál zapnutí-2
(36)	—	Prázdné

O Maruti Suzuki Swift DZire – pojistková skříňka ()

Maruti Suzuki Swift DZire je populární model kompaktního sedanu, který je známý svou spolehlivostí a efektivitou. Tento automobil nabízí různé možnosti motorizace, včetně benzínových a naftových motorů, které jsou navrženy tak, aby poskytovaly optimální výkon a úsporu paliva. Swift DZire je vybaven moderními technologiemi a komfortními prvky, které zvyšují pohodlí a bezpečnost cestujících. Jeho design je elegantní a aerodynamický, což přispívá k jeho atraktivnímu vzhledu a zlepšené spotřebě paliva.

Schéma pojistkové skříňky Maruti Suzuki Swift DZire – pojistková skříňka

Tato stránka zobrazuje schéma pojistkové skříňky pro Maruti Suzuki Swift DZire, která je nezbytná pro správnou údržbu a opravu elektrického systému vozidla. Pojistková skříňka se obvykle nachází v prostoru pod kapotou a v kabině vozidla, což umožňuje snadný přístup k pojistkám. Diagramy na této stránce ukazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vašeho vozidla.
