Suzuki Wagon R (2009-2019) – pojistková skříňka
Schéma pojistek a relé – Suzuki Wagon R
Týká se vozidel vyrobených v letech:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Pojistková skříňka palubní desky

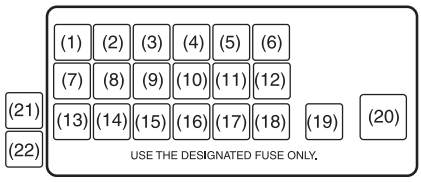

Pojistková skříňka se nachází pod palubní deskou na straně řidiče. Odstraňte kryt pojistkové skříňky stisknutím na obou stranách a zvednutím krytu.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Světla stop |
| 2 | 30 | Motor ventilátoru |
| 3 | 10 | STSIG |
| 4 | 15 | Příslušenství |
| 5 | 10 | Zadní mlhové světlo |
| 6 | 10 | Zadní světlo |
| 7 | 7,5 | CNG |
| 8 | 10 | Rezervní světlo |
| 9 | 10 | ABS |
| 10 | 10 | Počítadlo kilometrů |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 11 | 15 | Cívka zapalování |
| 12 | 20 | Lavalunghi |
| 13 | 10 | IG2 SIG |
| 14 | 10 | IG1 SIG |
| 15 | 10 | Airbag |
| 16 | – | Nepoužívá se |
| 17 | 20 | Zámek dveří |
| 18 | 15 | Klaksón a nouzová světla |
| 19 | 15 | Ohřívač zadního skla |
| 20 | 10 | Stropní světlo |
| 21 | 30 | Napájení okna |
Schéma pojistkové skříňky v motorovém prostoru

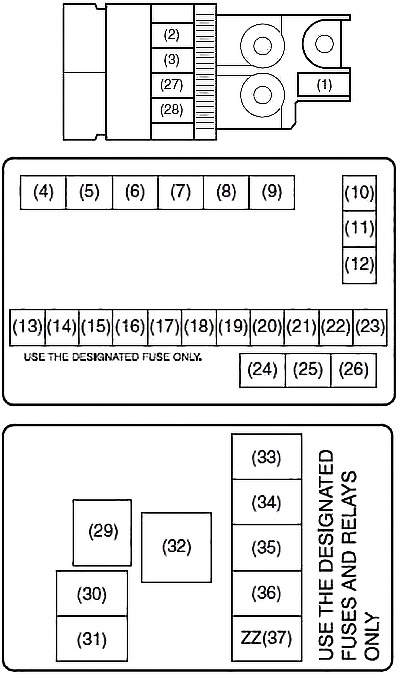

Hlavní pojistka, primární pojistky a některé jednotlivé pojistky se nacházejí v motorovém prostoru. Pokud se hlavní pojistka spálí, žádná elektrická součástka nebude fungovat. V případě spálení hlavní pojistky žádná elektrická součástka v příslušné skupině zatížení nebude fungovat.
K odstranění pojistky použijte vytahovač pojistek umístěný na zadní straně krytu pojistkové skříňky. Intenzita proudu každé pojistky je uvedena na zadní straně krytu pojistkové skříňky.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 80 | Celkové elektrické zatížení |
| 2 | 50 | Kupole, zadní světlo, vyhřívání zadního skla, zámek dveří |
| 3 | 50 | Elektrické okno, ohřívač, stěrač, zapalování |
| 10 | 30 | Pojistka modulu řízení ABS 2 |
| 11 | 40 | Posilovač řízení |
| 12 | 40 | Pojistka modulu řízení ABS 1 |
| 13 | 30 | Zapalování |
| 14 | 10 | Kompresor klimatizace |
| 15 | 7,5 | CNG VLV (*1) |
| 15 | Světlomety (levé) (*2) | |
| 16 | 15 | Přední mlhové světlo |
| 17 | 30 | Ventilátor chladiče |
| 18 | – | Nepoužívá se |
| 19 | 15 | Světlo (levé) (*1) |
| 15 | Světlomety (pravé) (*2) | |
| 20 | 15 | Světlo (pravé) (*1) |
| 20 | 15 | Světlomety (levé) (*2) |
| – | Nepoužívá se | |
| 21 | 15 | Světlomety s omezeným světlem (pravé) (*2) |
| 22 | 30 | Startování motoru |
| 23 | 15 | Vstřikování paliva |
| 27 | 80 | Světlo, kompresor vzduchu, přední mlhové světlo, ventilátor chladiče |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 28 | 80 | Posilovač řízení, ABS |
| 29 | 30 | Pompa T/M |
| 30 | 10 | T/M |
| 31 | 10 | T/M2 |
| 32 | – | Nepoužívá se |
| 33 | – | Nepoužívá se |
| 34 | – | Nepoužívá se |
| 35 | – | Nepoužívá se |
| 36 | – | Nepoužívá se |
| 37 | – | Nepoužívá se |
| 4 | Relé předních mlhových světlometů | |
| 5 | Relé motoru pro startování | |
| 6 | Relé CNG VLV (*1) | |
| Nepoužívá se (*2) | ||
| 7 | Nepoužívá se (*1) | |
| Světlomety (levé) Relé (*2) | ||
| 8 | Relé kompresoru klimatizace | |
| 9 | Nepoužívá se (*1) | |
| Světlomety (pravé) Relé (*2) | ||
| 24 | Relé ventilátoru chladiče | |
| 25 | Relé palivové pumpy | |
| 26 | Hlavní relé | |
| * 1) WAGON R: Typ-1 * 2) WAGON R: Typ-2 |
||
