Schéma pojistek a relé – Suzuki Vitara a Escudo

Vztahuje se na vozidla vyrobená v letech:

2016, 2017, 2018, 2019, 2020, 2021, 2022.

Pro zapalovač cigaret (zásuvky napájení) v Suzuki Vitara a Escudo jsou pojistky 28 a 35 v pojistkové skříňce v přístrojové desce.

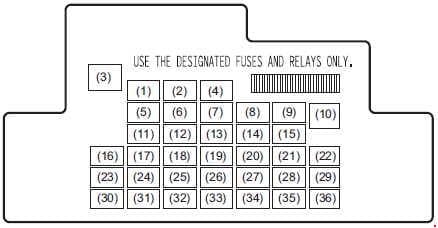

Pojistková skříňka v kabině

Nachází se pod přístrojovou deskou (vlevo).

Číslo	Ampér [A]	Popis
1	—	Nepoužívá se
2	10 A	Chod motoru na volnoběh
3	10 A	Vnitřní osvětlení
4	15A	Rádio
5	20A	Funkce časovače elektrického okna
6	20A	Nepoužívá se
7	10 A	Havarijní světla
8	15A	Klaksón
9	15A	4WD
10	10 A	Zadní světlo
11	15A	Zámek řízení
12	10 A	Nepoužívá se
13	7,5A	BCM
14	10 A	Brzdové světlo
15	7,5A	Nepoužívá se
16	20A	Zámek dveří
17	20A	Vyhřívání zadního skla

18	10 A	Vyhřívání zrcátek
19	15A	Cívka zapalování
20	10 A	Airbag
21	—	Nepoužívá se
22	7,5A	Tempomat
23	7,5A	Startování
24	10 A	ABS
25	10 A	Zpětná světla
26	7,5A	Posilovač řízení
27	10 A	Počítadlo kilometrů
28	15A	Příslušenství
29	15A	Zrcátko ve dveřích
30	15A	Stěrač
31	15A	Nepoužívá se
32	7,5A	Ventilátory ventilace
33	30A	Elektrická okna
34	30A	Motor předního stěrače
35	10 A	Příslušenství
36	20A	Vyhřívání sedadla



Pojistková skříňka v motorovém prostoru

Číslo	Ampér [A]	Popis
1	7,5A	Senzor radaru
2	30A	Radiátor (sekundární)
3	20A	Přední mlhové světlo
4	7,5A	Světlomet
5	25A	Nepoužívané
6	25A	Kontrolér ABS/ESP
7	25A	Světlomet
8	30A	Rezerva
9	30A	Nepoužívané
10	40A	Zapalování
11	40A	ABS
12	30A	Startování
13	7,5A	Nepoužívané
14	30A	Nepoužívané
15	30A	Ventilátor chladiče
16	30A	Nepoužívané

17	40A	Nepoužívá se
18	30A	Nepoužívá se
19	—	Nepoužívá se
20	20A	Vstřikování paliva
21	10 A	Kompresor
22	15A	Nepoužívá se
23	30A	Ventilátory ventilace
24	—	Nepoužívá se
25	15A	Nepoužívá se
26	7,5A	Zastavení motoru na volnoběh
27	15A	Světlomet (levý)
28	15A	Světlomety (levé)
29	—	Nepoužívá se
30	—	Nepoužívá se
31	15A	Nepoužívá se
32	15A	Světlomet (pravý)
33	15A	Světlomety (pravé)
