Suzuki XL7 (2006-2009) – pojistková skříňka
Schéma pojistek a relé – Suzuki XL7
Týká se vozidel vyrobených v letech:
2006, 2007, 2008, 2009.
Poloha pojistkové skříňky
Pojistková skříňka se nachází pod krytem středové konzoly na straně spolujezdce.

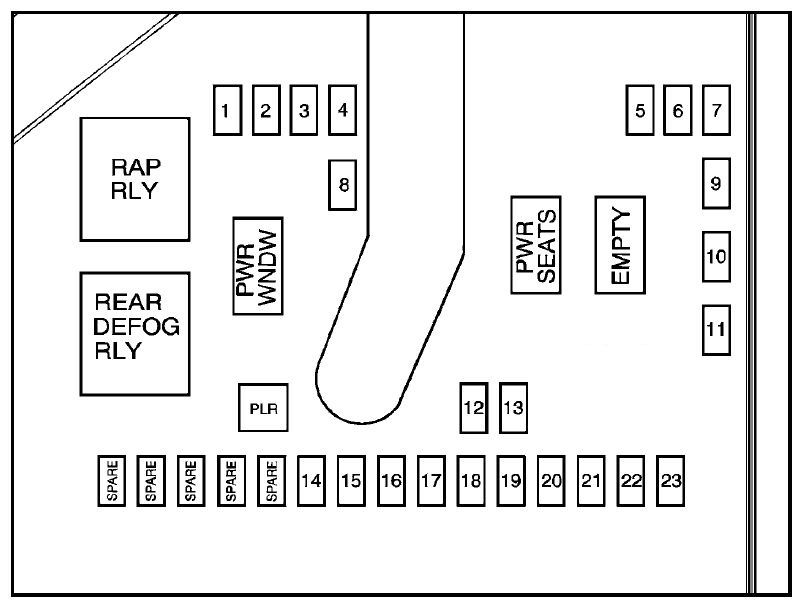

Schéma pojistkové skříňky
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Otevírací střecha |
| 2 | Zábava na zadním sedadle |
| 3 | Zadní lavice |
| 4 | Nakládací okno |
| 5 | Airbag |
| 6 | Vyhřívaná sedadla |
| 7 | Řízení ze strany směrovky |
| 8 | Zámky |
| 9 | Modul automatické detekce pasažérů |
| 10 | Boční zrcátka |
| 11 | Směrovka na straně spolujezdce |
| 12 | Zesilovač |
| 13 | Osvětlení volantu |
| 14 | Informačně-zábavní systém |
| 15 | Systém klimatizace; Dálkový ovladač funkce |
| 16 | Ventilátor pro odvod vzduchu nádrže |
| Číslo | Popis |
|---|---|
| 17 | Rádio |
| 18 | Skupina |
| 19 | Klíč na startování |
| 20 | Modul řízení karoserie |
| 21 | Nepoužívá se |
| 22 | Střední brzdové světlo; Odpor |
| 23 | Vnitřní osvětlení |
| ZAPASOWY | Náhradní pojistky |
| PLR | Vytahovač pojistek |
| Automatické spínače | |
| PWR WNDW | Napájení okna |
| PWR SEATS | Elektrická sedadla |
| EMPTY | Prázdné |
| Relé | |
| RAP RLY | Relé napájení uchovávaných doplňků |
| REAR DEFOG RLY | Relé zadního odmrazovače |
Pojistková skříňka v motorovém prostoru
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Ventilátor chlazení 2 |
| 2 | Ventilátor chlazení 1 |
| 3 | Napájení pomocné |
| 4 | Kontrola klimatu zadní |
| 5 | Rezerva |
| 6 | Rezerva |
| 7 | Systém prevence zablokování kol |
| 8 | Spojka klimatizace |
| 9 | Světla potkávací strana řidiče |
| 10 | Denní světlo 2 |
| 11 | Světla dálková strana spolujezdce |
| 12 | Světlo parkovací strana spolujezdce |
| 13 | Klaksón |
| 14 | Světlo parkovací strana řidiče |
| 15 | Motorek startování |
| 16 | Elektronická kontrola klapky; Modul řízení motoru |
| 17 | Zařízení vysílací 1 |
| 18 | Cívky, vstřikovače |
| 19 | Cívky zvláštní, vstřikovače |
| 20 | Zařízení vysílací 2 |
| 21 | Rezerva |
| 22 | Modul řízení systému napájení, zapalování |
| 23 | Převodovka |
| 24 | Senzor proudění vzduchu |
| 25 | Displej airbagu |
| 26 | Rezerva |
| 27 | Světlo brzdy |
| 28 | Světla potkávací strana spolujezdce |
| 29 | Světla dálková strana řidiče |
| 30 | Hlavní baterie 3 |
| 32 | Rezerva |
| 33 | Modul řízení motoru, baterie |
| Číslo | Popis |
|---|---|
| 34 | Modul řízení převodovky, baterie |
| 35 | Parkovací lampa přívěsu |
| 36 | Přední lavalunetta |
| 37 | Brzdové světlo na straně řidiče; Signál zapnutí |
| 38 | Rezerva |
| 39 | Čerpadlo paliva |
| 40 | Zadní presofond pro příslušenství |
| 41 | Pohon všech kol |
| 42 | Kontrola nastavitelného napětí |
| 43 | Boční brzdové světlo přívěsu pro cestující; Zapni signál |
| 44 | Rezerva |
| 45 | Přední, zadní těsnění |
| 48 | Zadní odmrazovač |
| 49 | Motor systému proti zablokování |
| 50 | Hlavní baterie 2 |
| 52 | Denní světla |
| 53 | Mlhová světla |
| 54 | Ventilátor klimatizačního systému |
| 57 | Hlavní baterie 1 |
| 63 | Elektrický posilovač řízení |
| Relé | |
| 31 | Hlavní zapnutí |
| 46 | Spojka kompresoru klimatizace |
| 47 | Systém napájení |
| 51 | Rezerva |
| 55 | Klika |
| 56 | Ventilátor 1 |
| 58 | Boční brzdové světlo přívěsu pro cestující; Zapni signál |
| 59 | Brzdové světlo na straně řidiče; Zapni signál |
| 60 | Ventilátor 3 |
| 61 | Ventilátor 2 |
| 62 | Čerpadlo paliva |
