Suzuki Ertiga (2012-2018) – pojistková skříňka
Schéma pojistek a relé – Suzuki Ertiga
Platí pro vozidla vyrobená v letech:
2012, 2013, 2014, 2015, 2016, 2017, 2018.

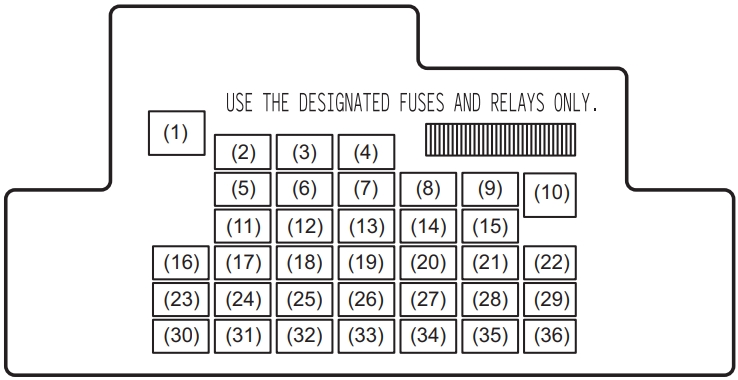

Pojistková skříňka palubní desky
Pojistková skříňka se nachází pod palubní deskou na straně řidiče.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | – | Nepoužívá se |
| 2 | – | Nepoužívá se |
| 3 | 20 | Zámek řízení |
| 4 | 20 | Vyhřívání zadního skla |
| 5 | – | Nepoužívá se |
| 6 | – | Nepoužívá se |
| 7 | – | Nepoužívá se |
| 8 | 7,5 | Signál startování |
| 9 | 15 | ACC-2 |
| 10 | 30 | Napájení okna |
| 11 | 10 | Havarijní světla |
| 12 | 7,5 | BCM |
| 13 | 15 | Cívka zapalování |
| 14 | 10 | Modul řízení ABS |
| 16 | 10 | Kontrolér A-STOP |
| 17 | 15 | Klaksón |
| 18 | 10 | Brzdové světlo |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 19 | 10 | Airbag |
| 20 | 10 | Rezervní světlo |
| 21 | 15 | Stěrač a ostřikovač zadního skla |
| 22 | 25 | Přední stěrač |
| 23 | 7,5 | Osvětlení na přivítání |
| 24 | Nepoužívá se | |
| 25 | – | Nepoužívá se |
| 26 | – | Nepoužívá se |
| 27 | 7,5 | Signál zapnutí-1 |
| 28 | 15 | Rádio 2 |
| 29 | 10 | ACC-3 |
| 30 | 15 | Rádio |
| 31 | 10 | Zadní světlo |
| 32 | 20 | D/L |
| 33 | – | Nepoužívá se |
| 34 | 10 | Odometer |
| 35 | 7,5 | Signál zapnutí-2 |
| 36 | – | Nepoužívá se |
Schéma pojistkové skříňky v motorovém prostoru
K odstranění pojistky použijte vytahovač pojistek umístěný v pojistkové skříňce. Intenzita proudu každé pojistky je uvedena na zadní straně krytu pojistkové skříňky.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 100 | FL1 (Benzín) |
| 120 | FL1 (Diesel bez ISG) | |
| 450 | FL1 (Diesel s ISG) | |
| 2 | 100 | FL2 |
| 3 | 100 | FL3 |
| 4 | 50 | FL4 |
| 5 | 80 | FL5 |
| 6 | 100 | FL6 (Diesel) |
| 7 | 50 | Spínač zapalování -2 |
| 8 | 7,5 | ECM (Diesel) |
| 9 | 15 | Regulátor převodovky A/T |
| 10 | 20 | Čerpadlo paliva (Diesel) |
| 11 | 10 | Kompresor vzduchu |
| 12 | 15 | FI (Plyn) |
| 13 | 30 | FI (Diesel) |
| 14 | 60 | Servotvorba |
| 15 | 30 | Ventilátor chladiče |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 16 | 40 | Motor ABS |
| 17 | 40 | Ventilátory ventilátoru |
| 18 | 30 | Startér |
| 19 | – | Nepoužívá se |
| 20 | 30 | Rezerva |
| 21 | 30 | DCDC |
| 22 | 15 | Hlavní světlomet (levý) |
| 23 | 25 | Modul řízení ABS |
| 24 | 15 | Hlavní světlomet (pravý) |
| 25 | 20 | Přední mlhový světlomet |
| 26 | 7,5 | Ventil CNG |
| 27 | 40 | Klíč na zapalování |
| 28 | 7,5 | Signál startování |
| 29 | 20 | INJ DRV (Diesel) |
| 30 | 10 | FI2 (Diesel) |
| 31 | – | Nepoužívá se |
| 32 | – | Nepoužívá se |
| 33 | – | Nepoužívá se |
| 34 | 7,5 | CNG |
O Suzuki Ertiga (2012-2018)
Suzuki Ertiga, vyráběná v letech 2012 až 2018, je kompaktní MPV, které nabízí prostornost a pohodlí pro rodiny. Tento model je známý svou všestranností a efektivním využitím prostoru, což ho činí ideálním pro městské i dálkové jízdy. Suzuki Ertiga je vybavena různými možnostmi motorů, včetně benzínových a dieselových variant, které poskytují vyvážený výkon a úsporu paliva. Interiér vozidla je navržen s důrazem na komfort a funkčnost, přičemž nabízí dostatek místa pro sedm pasažérů. Bezpečnostní prvky a moderní technologie, jako jsou airbagy a systém ABS, zvyšují celkovou atraktivitu tohoto modelu.
Schéma pojistkové skříňky Suzuki Ertiga
Tato stránka zobrazuje schéma pojistkové skříňky pro Suzuki Ertiga, která je nezbytná pro identifikaci a údržbu elektrických komponentů vozidla. Pojistková skříňka se obvykle nachází pod přístrojovou deskou a v motorovém prostoru. Na diagramech jsou uvedena čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což usnadňuje identifikaci a výměnu pojistek. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla a správná údržba může prodloužit životnost elektrických systémů v Suzuki Ertiga.
