Suzuki Baleno (2015-2019) – pojistková skříňka

Suzuki Baleno – schéma pojistek

Rok výroby: 2018, 2019, 2020.

Pojistka zapalovače cigaret (zásuvka napájení) v Suzuki Baleno je pojistka #12 nebo #32 (ACC-2) v pojistkové skříňce přístrojové desky.



Nachází se na levé straně přístrojové desky.

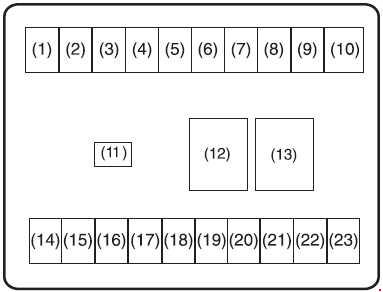

Schéma pojistkové skříňky (v.1)

(Bez systému startování bez klíče nebo systému otevírání vozidla bez klíče)

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	10	Rezervní světlo
2	15	Cívka zapalování
3	10	Odometer
4	10	Stěrač
5	5	Signál zapalování-2
6	15	Lavalampa
7	25	Přední stěrač
8	10	Zadní světlo
9	10	Havarijní světla
10	10	Brzdová světla
11	30	Napájení oken

Číslo	Ampéry [A]	Popis
12	15	ACC-2
13	5	ACC
14	5	Signál startování
15	10	Signál zapnutí-1
16	10	Airbag
17	5	Modul řízení ABS (pokud je přítomen)
18	15	Klaksón
19	20	Zámek dveří
20	25	Ohřívač zadního skla
21	15	Rádio
22	5	Lampa stropu
23	10	Lampa stropu-2

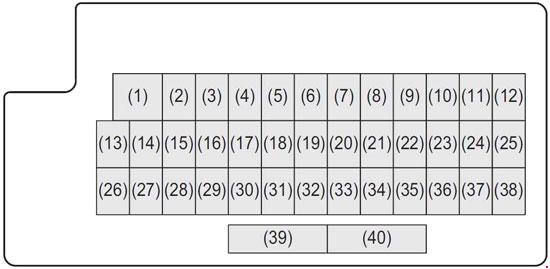

Schéma pojistkové skříňky (v.2)

(Systém startování bez klíče push nebo systém přístupu bez klíče)

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30	Napájení oken
2	10	Odometer
3	15	Cívka zapalování
4	5	Signál zapalování-1 2
5	–	Nepoužívá se
6	–	Nepoužívá se
7	–	Nepoužívá se
8	20	Zámek dveří
9	15	Zámek volantu
10	10	Havarijní světla
11	5	Kontrolér A-STOP
12	10	Zadní mlhové světlo
13	5	Modul řízení ABS
14	15	Vyhřívání sedadel
15	5	Signál zapalování-1 3
16	10	Světlo stropu-2
17	5	Světlo stropu
18	15	Rádio
19	5	KONT

Číslo	Ampéry [A]	Popis
20	5	Tlačítko 2
21	20	Časový spínač okna
22	5	Klíč
23	15	Klaksón
24	5	Zadní světlo (levé)
25	10	Zadní světlo
26	10	Airbag
27	10	Signál zapnutí-1
28	10	Rezervní světlo
29	5	ACC-3
30	20	Zadní odmrazování
31	10	Hřejivá zrcátka
32	15	ACC-2
33	5	ACC
34	10	Stěrač
35	5	Signál zapnutí-2
36	15	Lavalampa
37	25	Přední stěrač
38	10	Brzdová světla
39	–	Nepoužívá se
40	25	Zadní odmrazování 2

Pojistky hlavní (umístěné na baterii)

Pojistkové skříňky

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	120	FL1
2	100	FL2
3	80	FL3
4	100	FL4
5	50	FL5
6	150	FL6
7	30	Startování motoru
8	30	Ventilátory ventilátoru
9	40	Baterie
10	40	Motor ABS
11	40	Zapalování
12	30	B/U
13	30	Pomocná baterie
14	–	Nepoužívá se
15	–	Nepoužívá se
16	25	Modul řízení ABS
17	15	Světlomet (levý)
18	15	Světlomet (pravý)
19	–	Nepoužívá se
20	–	Nepoužívá se

Číslo	Ampéry [A]	Popis
21	30	Ventilátor chladiče
22	60	Servoriadenie
23	5	ECM
24	20	Čerpadlo paliva
25	20	Přední mlhové světlo
26	10	Kompresor vzduchu
27	50	Spínač zapalování 2
28	15	Převodovka
29	15	FI (GAS)
29	30	Hlavní FI (DIESEL)
30	15	Čerpadlo CVT
31	–	Nepoužívá se
32	–	Nepoužívá se
33	5	Signál startování
34	–	Nepoužívá se
35	20	INJ DRV (DIESEL)
36	–	Nepoužívá se
37	10	FI (DIESEL)
38	–	Nepoužívá se
39	25	Hlavní světlo
40	15	Hlavní světlo (pravé)
41	15	Hlavní světlo (levé)

O Suzuki Baleno (2015-2019)

Suzuki Baleno, vyráběné v letech 2015 až 2019, je kompaktní hatchback, který nabízí moderní design a efektivní spotřebu paliva. Tento model je známý svou prostornou kabinou a pohodlným interiérem, což ho činí ideálním pro městské i delší jízdy. Baleno je dostupné s různými motorizacemi, včetně benzínových motorů s objemem 1,0 a 1,2 litru, které poskytují vyvážený výkon a úsporu paliva. Díky své spolehlivosti a praktičnosti je Suzuki Baleno oblíbenou volbou mezi řidiči, kteří hledají spolehlivé a ekonomické vozidlo.

Schéma pojistkové skříňky Suzuki Baleno

Tato stránka zobrazuje schéma pojistkové skříňky pro Suzuki Baleno, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází pod přístrojovou deskou nebo v motorovém prostoru. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci.
