Suzuki SX4 S-Cross (2014-2017) – pojistková skříňka
Suzuki SX4 S-Cross (2014-2017) – schéma pojistek
Rok výroby: 2014, 2015, 2016, 2017.
Pojistky zapalovače cigaret (zásuvky napájení) v Suzuki SX4 S-Cross jsou pojistky #9, #15 a #29 v panelu pojistek přístrojové desky.
Panel pojistek v kabině
Poloha panelu pojistek
Panel pojistek se nachází pod přístrojovou deskou (strana řidiče).

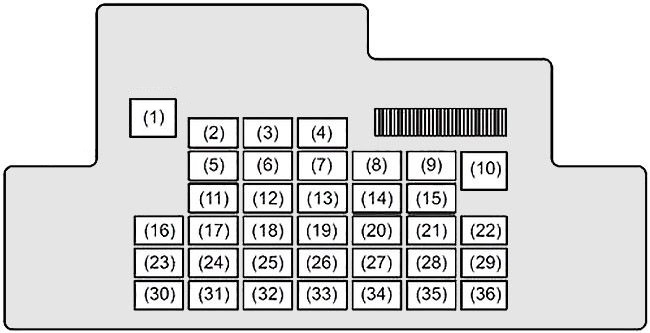

Schéma panelu pojistek
Přiřazení pojistek v přístrojové desce
| Č. | Ampér [A] | Popis |
|---|---|---|
| Č. | Ampér [A] | Popis |
| 1 | – | Nepoužívá se |
| 2 | 20 | Spínač časovače okna |
| 3 | 15 | Zámek řízení |
| 4 | 20 | Ohřívač zadního skla |
| 5 | 20 | Otevíratelná střecha |
| 6 | 10 | DRL |
| 7 | 10 | Vyhřívané zrcátko |
| 8 | 7,5 | Signál startu |
| 9 | 15 | Napájení příslušenství 2 |
| 10 | 30 | Napájení okna |
| 11 | 10 | Havarijní světla |
| 12 | 7,5 | BCM |
| 13 | 15 | Cívka zapalování |
| 14 | 10 | Modul řízení ABS |
| 15 | 15 | Napájení příslušenství |
| 16 | 10 | Kontrolér A-STOP |
| 17 | 15 | Klaksón |
| Č. | Ampér [A] | Popis |
|---|---|---|
| 18 | 10 | Brzdové světlo |
| 19 | 10 | Airbag |
| 20 | 10 | Rezervní světlo |
| 21 | 15 | Ostřikovač skel |
| 22 | 30 | Přední stěrač |
| 23 | 10 | Světlo v kabině |
| 24 | 15 | 4WD |
| 25 | 7,5 | Zadní mlhové světlo |
| 26 | – | Nepoužívá se |
| 27 | 7,5 | Signál zapnutí-1 |
| 28 | 15 | Rádio 2 |
| 29 | 10 | Napájení příslušenství 3 |
| 30 | 15 | Rádio |
| 31 | 10 | Zadní světlo |
| 32 | 20 | D/L |
| 33 | 7,5 | Tempomat |
| 34 | 10 | Odometer |
| 35 | 7,5 | Signál zapnutí-2 |
| 36 | 20 | Vyhřívání sedadla |
Panel pojistek v motorovém prostoru

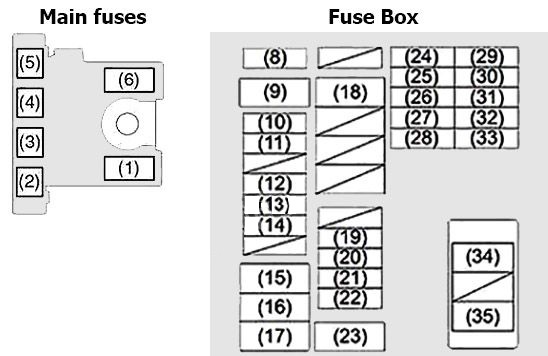

Schéma panelu pojistek
Přiřazení pojistek v motorovém prostoru
| Č. | Ampér [A] | Popis |
|---|---|---|
| Č. | Ampér [A] | Popis |
| 1 | 60 | FL7 |
| 2 | 80 | FL6 |
| 3 | 100 | FL5 |
| 4 | 80 | FL4 |
| 5 | 100 | FL3 |
| 6 | 100 | FL2 |
| 7 | 120 | FL1 |
| 8 | 7,5 | Signál zapnutí-1 2 (D16AA) |
| 9 | 30 | Ventilátor chladiče 2 |
| 10 | 20 | Přední mlhové světlo |
| 11 | 7,5 | Světlomet 2 |
| 12 | 25 | Modul řízení ABS |
| 13 | 25 | Světlomet |
| 14 | 30 | Rezerva |
| 15 | 40 | Zapalování |
| 16 | 40 | Motor ABS |
| 17 | 30 | Start motoru |
| Č. | Ampér [A] | Popis |
|---|---|---|
| 18 | 30 | Ventilátor chladiče |
| 19 | 30 | FI hlavní |
| 20 | 20 | Palivové čerpadlo |
| 21 | 10 | Kompresor vzduchu |
| 22 | 7,5 | ECM (D13A) |
| 23 | 30 | Ventilátory ventilace |
| 24 | 10 | FI 2 (D13A) |
| 25 | 20 | INJ DRV (D13A) |
| 26 | 7,5 | Signál startování |
| 27 | 15 | Světlomet (levý) |
| 28 | 15 | Hlavní světlomet (levý) |
| 29 | 7,5 | FI 2 (D16AA) |
| 30 | 20 | INJ DRV (D16AA) |
| 31 | 15 | FI 3 (D16AA) |
| 32 | 15 | Světlomet (pravý) |
| 33 | 15 | Hlavní světlomet (pravý) |
| 34 | 50 | Spínač zapalování 2 |
| 35 | 50 | Baterie |
O Suzuki SX4 S-Cross (2014-2017)
Suzuki SX4 S-Cross, vyráběný v letech 2014 až 2017, je kompaktní SUV, které nabízí kombinaci stylového designu a praktičnosti. Tento model je známý svou spolehlivostí a komfortem, což ho činí ideálním pro městské i dálkové jízdy. SX4 S-Cross je vybaven různými možnostmi motorizace, včetně benzínových a dieselových motorů, které poskytují dostatečný výkon a efektivní spotřebu paliva. V interiéru naleznete moderní technologické prvky a dostatek prostoru pro pasažéry i zavazadla, což z něj činí všestranné vozidlo pro různé potřeby.
Schéma pojistkové skřínky Suzuki SX4 S-Cross
Tato stránka zobrazuje schéma pojistkové skřínky pro Suzuki SX4 S-Cross, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Typická umístění pojistkové skřínky pro tento model zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skřínka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
