Suzuki SX4 (2006-2013) – pojistková skříňka
Suzuki SX4 (2006-2013) – schéma pojistkové skříňky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Suzuki SX4 (2006-2013) je pojistka 45 v pojistkové skříňce v kabině.

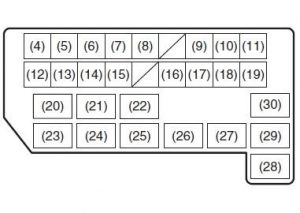

Pojistky v motorovém prostoru (benzín)
| Číslo |
Ampéry [A] |
Popis |
| 1 | 80 | Celkové elektrické zatížení |
| 2 | 50 | Elektrické okno;
Startování; Stěrač; Startovací motor. |
| 3 | 50 | Zadní světlo;
Zadní odmrazování; Zámek dveří; Havarijní světla; Klakson; Přivítací světlo. |
| 4 | – | Nepoužívá se |
| 5 | – | Nepoužívá se |
| 6 | 15 | Hlavní světlo (pravé) |
| 7 | 15 | Hlavní světlo (levé) |
| 8 | 20 | Přední potkávací světlo |
| 9 | – | Nepoužívá se |
| 10 | 40 | Modul řízení ABS |
| 11 | 30 | Ventilátor chladiče |
| 12 | 30 | Modul řízení ABS |
| 13 | 30 | Startování motoru |
| 14 | 50 | Klíč na zapínání |
| 15 | 30 | Ventilátory topení |
| 16 | 20 | Kompresor vzduchu |
| 17 | 15 | Motor tělesa klapky |
| 18 | 15 | Automatická převodovka |
| 19 | 15 | Palivová injekce |
| Relé |
||
| 20 | Automatické relé převodovky | |
| 21 | Relé kompresoru vzduchu | |
| 22 | Relé palivové pumpy | |
| 23 | Relé ventilátoru kondenzátoru | |
| 24 | Relé předních potkávacích světlometů | |
| 25 | Relé motoru tělesa klapky | |
| 26 | FI Hlavní relé | |
| 27 | Startovací relé motoru | |
| 28 | Relé ventilátoru chladiče | |
| 29 | Relé ventilátoru chladiče 2 | |
| 30 | Relé ventilátoru chladiče 3 | |

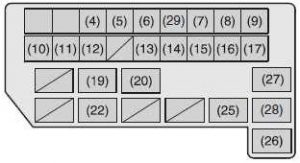

Pojistky v motorovém prostoru (Diesel)
| Číslo |
Ampéry [A] |
Popis |
| 2 | 20 | FI |
| 3 | 10 | DVR INJ |
| 4 | 15 | Hlavní světlo (pravé) |
| 5 | 15 | Hlavní světlo (levé) |
| 6 | 20 | Přední potkávací světlo |
| 7 | 60 | Modul řízení asistence při jízdě |
| 8 | 40 | Modul řízení ABS |
| 0 | 30 | Ventilátor chladiče |
| 10 | 30 | Modul řízení ABS |
| 11 | 30 | Startování motoru |
| 12 | 50 | Klíč na zapalování |
| 13 | 30 | Ventilátory topení |
| 14 | 10 | Kompresor vzduchu |
| 15 | 20 | Čerpadlo paliva |
| 16 | 30 | CDSR |
| 17 | 30 | Vstřikování paliva |
| 29 | 50 | IGN2 |
| 30 | 80 | Zapalovací svíčka |
| 31 | 30 | Ohřívač paliva |
| 32 | 140 | Hlavní |
| 33 | 50 | Žárovka |
| 34 | 30 | Sub Htr1 |
| 35 | 30 | Sub Htr 3 |
| 36 | 30 | Sub Htr 2 |
| 37 | – | + B2 |
| 38 | – | + B1 |
| 1 | Hlavní relé FI | |
| 18 | Nepoužívá se | |
| 19 | Relé kompresoru vzduchu | |
| 20 | Relé palivové pumpy | |
| 21 | Nepoužívá se | |
| 22 | Relé předních potkávacích světlometů | |
| 23 | Nepoužívá se | |
| 24 | Nepoužívá se | |
| 25 | Startovací relé motoru | |
| 26 | Relé ventilátoru chladiče | |
| 27 | Relé ventilátoru 3 RDTR | |
| 28 | Relé ventilátoru 2 RDTR | |
Pojistky pod přístrojovou deskou

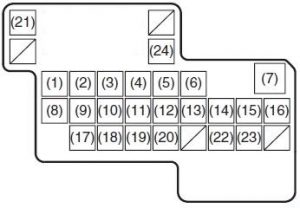

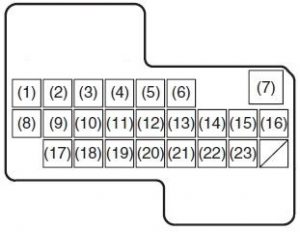

SX4
SX4 Sedan
| Č. |
Ampéry [A] |
Popis |
| 1 | 15 | Zadní stěrač |
| 2 | 15 | Zapalovací cívka |
| 3 | 10 | Zpětné světlo |
| 4 | 10 | Počítadlo kilometrů |
| 5 | 15 | Příslušenství |
| 6 | 15 | Výbava 2 |
| 7 | 30 | Aktivátor oken |
| 8 | 30 | Stěrač |
| 9 | 10 | IG1 SIG |
| 10 | 15 | Airbag |
| 11 | 10 | Systém prevence zablokování kol |
| 12 | 15 | SX4:
4WD; Maruti: Zadní světlo. |
| 13 | 15 | Brzdové světlo |
| 14 | 20 | Zámek dveří |
| 15 | 10 | ECU (pouze Diesel) |
| 16 | 10 | ST SIG |
| 17 | 15 | Vyhřívání sedadla |
| 18 | 10 | IG 2 SIG |
| 19 | 10 | Zadní světlo |
| 20 | 15 | Kupole |
| 21 | 30 | Odmlžovač zadního skla |
| 22 | 15 | Klaksón;
Výstražná světla. |
| 23 | 15 | Audio |
| 24 | 30 | Sedan:
Odmlžovač zadního skla |
