Suzuki Swift (2004-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Suzuki Swift (2004–2019), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Suzuki Swift (2004-2010) – schéma pojistky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Suzuki Swift (2004-2010) je pojistka 5 v rámci pojistek na přístrojové desce.

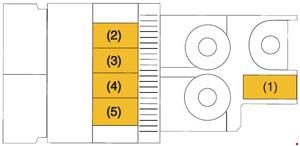

Pojistky v motorovém prostoru (benzín)
| Číslo |
Amp [A] |
Popis |
| 1 | 80 | Veškerý elektrický náklad |
| 2 | 50 | Elektrické okno;
Zapalování; Stěrač; Startování. |
| 3 | 50 | Zadní světlo;
Ohřívač zadního okna; Zamykání dveří; Nouzový klakson; Osvětlení stropu. |
| 4 | 80 | Ohřívač;
Kompresor vzduchu; Posilovač řízení. |
| 5 | 80 | Ventilátor chladiče;
Přední mlhové světlo; Přední světlomet. |
| 16 | 30 | Ohřívač |
| 17 | 15 | FI |
| 18 | 10 | Kompresor vzduchu |
| 19 | – | Nepoužívá se |
| 20 | 15 | Spínač brzdových světel |
| 21 | 30 | Modul řízení ABS |
| 22 | 30 | Motor startování |
| 23 | Nepoužívá se | |
| 24 | 50 | Modul řízení
posilovače řízení. |
| 25 | 30 | Klíč zapalování |
| 26 | 30 | Ventilátor chladiče |
| 27 | – | Není používáno |
| 28 | 30 | Modul řízení ABS |
| 29 | – | Není používáno |
| 30 | – | Není používáno |
| 31 | 15 | Světlomet přední mlhový |
| 32 | 15 | Světlomet (levý) |
| 33 | 15 | Světlomet (pravý) |
| Relé | ||
| 6 | Relé ventilátoru chladiče # 1 | |
| 7 | Relé ventilátoru chladiče # 2 | |
| 8 | Relé ventilátoru chladiče # 3 | |
| 9 | Startovací relé motoru | |
| 10 | Hlavní relé | |
| 11 | Není používáno | |
| 12 | Relé světel
předních mlhových. |
|
| 13 | Relé čerpadla paliva | |
| 14 | Relé kompresoru vzduchu | |
| 15 | Není používáno | |
Pojistky v motorovém prostoru (Diesel)
| Číslo |
Amp [A] |
Popis |
| 1 | 30 | Startování motoru |
| 2 | 10 | Kompresor vzduchu |
| 3 | 15 | Čerpadlo paliva |
| 4 | 30 | FI |
| 5 | 30 | Ohřívač |
| 6 | 30 | Ventilátor chladiče |
| 7 | 50 | Modul řízení
posilovače řízení. |
| 13 | 30 | Modul řízení ABS |
| 14 | 30 | Modul řízení ABS |
| 15 | 15 | Spínač brzdových světel |
| 16 | 15 | Světlomet (pravý) |
| 17 | 15 | Světlomet (levý) |
| 18 | 15 | Přední mlhový světlomet |
| 19 | 30 | Klíč na zapalování |
| 20 | 50 | Elektrické okno;
Zapnutí; Stěrač; Startování. |
| 21 | 100 | Hlavní |
| 22 | 100 | EPS;
Klimatizace; Čerpadlo paliva; IG1. |
| 23 | 100 | Světlomety, ABS;
ACC, IG2. |
| 24 | 50 | Pojistková skříňka |
| 25 | 80 | Ovladač jasu |
| 29 | 20 | Fl |
| 30 | 20 | ECU
(pokud je přítomna) |
| 31 | 10 | ECU;
EGR. |
| Relé | ||
| 8 | Relé ventilátoru chladiče # 1 | |
| 9 | Relé ventilátoru chladiče # 2 | |
| 10 | Relé ventilátoru chladiče # 3 | |
| 11 | Relé kompresoru vzduchu | |
| 12 | Relé startování motoru | |
| 26 | Relé předních mlhových světel | |
| 27 | Relé čerpadla paliva | |
| 28 | Hlavní relé Fl | |

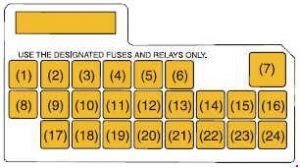

Pojistky pod přístrojovou deskou
| Číslo |
Amp [A] |
Popis |
| 1 | – | Nepoužívá se |
| 2 | 15 | Cívka zapalování |
| 3 | 10 | Rezervní žárovka |
| 4 | 10 | Počítadlo kilometrů |
| 5 | 15 | Zapalovač cigaret |
| 6 | 15 | Příslušenství |
| 7 | 30 | Elektrické okno |
| 8 | 15 | Stříkací systém |
| 9 | 10 | Posilovač řízení;
Signál IG1 |
| 10 | 15 | Airbag |
| 11 | 10 | Systém prevence
blokování kol. |
| 12 | 10 | Zadní světlomet |
| 13 | – | Nepoužívá se |
| 14 | 20 | Zámek dveří |
| 15 | 10 | Imobilizér
(naftový motor). |
| 16 | 10 | Startování motoru |
| 17 | – | Nepoužívá se |
| 18 | 10 | Signál ohřívače / IG2 |
| 19 | 15 | Mlhové světlo RR |
| 20 | 15 | Rádio |
| 21 | 20 | Odmlžovač zadního skla |
| 22 | 15 | Klakson/krizová světla |
| 23 | – | Nepoužívá se |
| 24 | – | Nepoužívá se |
Suzuki Swift (2010-2018) – schéma pojistkové skříňky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Suzuki Swift (2010-2018) je pojistka 45 v pojistkové skříňce

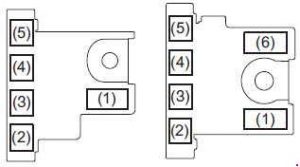

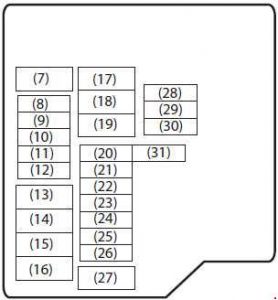

Pojistková skříňka v motorovém prostoru
| Č. br. |
Ampéráž [A] |
Popis |
| 1 | 100 | FL1 (BENZÍN) |
| 120 | FL1 (DIESEL) | |
| 2 | 100 | FL2 |
| 3 | 100 | FL3 |
| 4 | 50 | FL4 |
| 5 | 80 | FL5 |
| 6 | 100 | FL6 (DIESEL) |
| 7 | 50 | Startování -2 |
| 8 | 7.5 | ECM |
| 9 | 15 | W |
| 10 | 20 | FIP (DIESEL) |
| 11 | 10 | Kompresor vzduchu |
| 12 | 15 | FI (BENZÍN) |
| 13 | 30 | FI (DIESEL) |
| 14 | 60 | Servosterzo |
| 15 | 30 | Ventilátor chladiče |
| 16 | 40 | ABS 1 |
| 17 | 30 | Ventilátory |
| 18 | 30 | Startování motoru |
| 19 | 30 | Čerpadlo T / M (AGS) |
| 20 | 30 | Rezerva |
| 21 | 10 | T / M (AGS) |
| 22 | 15 | Hlavní světlomet (levý) |
| 23 | 25 | Modul řízení ABS |
| 24 | 15 | Hlavní světlomet (pravý) |
| 25 | 20 | Přední mlhové světlo. |
| 26 | 7.5 | T / M 2 (AGS) |
| 27 | 40 | Zapalování |
| 28 | 20 | INJ DRV (DIESEL) |
| 29 | 10 | FI 2 (DIESEL) |
| 30 | – | Není používáno |
| 31 | 7.5 | Signál startu 2 |

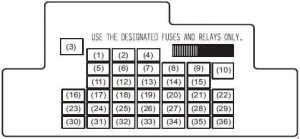

Pojistky pod přístrojovou deskou
| Číslo |
Ampéráž [A] |
Popis |
| 1 | 20 | Aktivátor okna (časovač) |
| 2 | 20 | Blokování řízení |
| 3 | – | Nepoužívá se |
| 4 | 20 | Odvlhčovač zadní |
| 5 | – | Nepoužívá se |
| 6 | Nepoužívá se | |
| 7 | Nepoužívá se | |
| 8 | 7.5 | Signál startu |
| 9 | 15 | ACC-2 |
| 10 | 30 | Aktivátor okna |
| 11 | 10 | Havarijní světla |
| 12 | 7.5 | BCM |
| 13 | 15 | Zapalovací cívka |
| 14 | 10 | Modul řízení ABS |
| 15 | 15 | ACC |
| 16 | – | Nepoužívá se |
| 17 | 15 | Klakson |
| 18 | 10 | Lampa brzdového světla |
| 19 | 10 | Airbag |
| 20 | 10 | Lampa rezervy |
| 21 | 15 | Stěrač zadní;
Stříkací systém. |
| 22 | 25 | Stěrač přední |
| 23 | 7.5 | Lampa na osvětlení interiéru |
| 24 | – | Nepoužívá se |
| 25 | 7.5 | Světlomet antinebbia RR |
| 26 | – | Nepoužívá se |
| 27 | 7.5 | Signál zapnutí-1 |
| 28 | 15 | Rádio 2 |
| 29 | – | Nepoužívá se |
| 30 | 15 | Rádio |
| 31 | 10 | Lampa zadní |
| 32 | 20 | D / L |
| 33 | – | Nepoužívá se |
| 34 | 10 | Počítadlo kilometrů |
| 35 | 7.5 | Signál zapnutí-2 |
| 36 | – | Nepoužívá se |
Suzuki Swift (2017-2019…) – schéma pojistkové skříňky
Rok výroby: 2017, 2018, 2019.
Pojistka zapalovače cigaret (zásuvka napájení) v Suzuki Swift je pojistka č. 32 „ACC2“ v pojistkové skříňce v přístrojové desce.
Pojistková skříňka v kabině
Poloha pojistkové skříňky
Pojistková skříňka se nachází pod přístrojovou deskou (na levé straně).

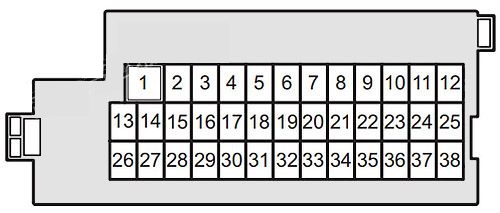

Schéma pojistkové skříňky
Přiřazení pojistek v přístrojové desce
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| Č. | Název | Ampéry [A] | Popis |
| 1 | P/W | 30A | Napájení okna |
| 2 | MTR | 10 A | Počítadlo kilometrů |
| 3 | IG | 15A | Zapalování |
| 4 | IG1 IG2 | 5A | Posilovač řízení |
| 5 | SHIFT | 20A | Nepoužívá se |
| 6 | S/R | 20A | Nepoužívá se |
| 7 | — | — | Nepoužívá se |
| 8 | D/L | 20A | Zámek dveří |
| 9 | STL | 15A | Zámek řízení |
| 10 | HAZ | 10 A | Havarijní světla |
| 11 | A-STOP | 5A | Řídicí jednotka motoru |
| 12 | RR FOG | 10 A | Zadní mlhový světlomet |
| 13 | ABS | 5A | ABS/ESP |
| 14 | S/H | 15A | Vyhřívání sedadla |
| 15 | IG1 IG3 | 5A | Kamera |
| 16 | DOME2 | 10 A | Vnitřní osvětlení |
| 17 | DOME | 5A | Počítadlo kilometrů |
| 18 | RADIO | 15A | Rádio |
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| 19 | CONT | 5A | Nepoužívá se |
| 20 | KEY2 | 5A | Zapalování |
| 21 | P/WT | 20A | Funkce časovače okna napájení |
| 22 | KEY | 5A | Zapalování |
| 23 | HORN | 15A | Klakson |
| 24 | TAIL | 5A | Levé zadní světlo (s automatickým osvětlením) |
| 25 | TAIL | 10 A | Levé a pravé zadní světlo (bez automatického osvětlení) Pravé zadní světlo (s automatickým osvětlením) |
| 26 | A/B | 10 A | Airbag |
| 27 | IG1 SIG | 10 A | Zastavení motoru v neutrálu nebo BCM |
| 28 | BACK | 10 A | Osvětlení |
| 29 | ACC3 | 5A | Nepoužívá se |
| 30 | DEF RR | 20A | Zadní odvlhčovač |
| 31 | MRR HTR | 10 A | Vyhřívání vnějších zrcátek |
| 32 | ACC2 | 15A | Zásuvka příslušenství |
| 33 | ACC | 5A | Rádio |
| 34 | WIP | 10 A | Zadní stěrač |
| 35 | IG2 SIG | 5A | Ventilátory ventilátoru |
| 36 | WASH | 15A | Motor stěrače |
| 37 | FR WIP | 25A | Přední stěrač |
| 38 | STOP | 10 A | Stop světlo |

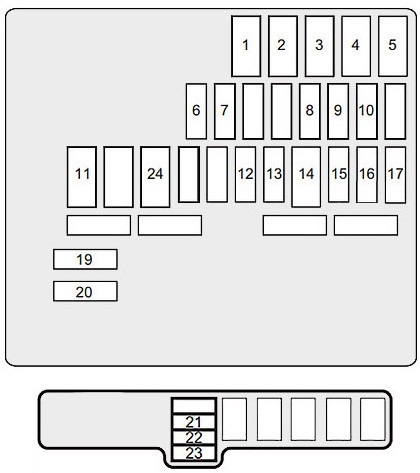

Pojistková skříňka v motorovém prostoru
Schéma pojistkové skříňky
Přiřazení pojistek v motorovém prostoru
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| Č. | Název | Ampéry [A] | Popis |
| 1 | ST | 30A | Startér |
| 2 | BLW | 30A | Ventilátory ventilátoru |
| 3 | BTRY | 40A | Pojistková skříňka relé #2 |
| 4 | ABS MOT | 40A | Motor ABS |
| 5 | IGN | 40A | Zapalování |
| 6 | B/U | 30A | Rezerva |
| 7 | SUB BAT | 30A | Pomocná baterie |
| 8 | ABS SOL | 25A | Elektromagnetický ventil ABS |
| 9 | H/LL | 15A | Světlomet (levý) |
| 10 | H/LR | 15A | Světlomet (pravý) |
| 11 | RDTR | 40A (1,0L) 30A (1,2L) |
Ventilátor chladiče |
| 12 | FR FOG | 20A | Přední mlhový světlomet |
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| 13 | CPRSR | 10 A | Kompresor |
| 14 | IGN2 | 50A | Zapalování 2 |
| 15 | T/M | 15A | Ovladač AT/CVT |
| 16 | FI | 30A (1,0L) 15A (1,2L) |
Vstřikování paliva |
| 17 | F/P | 20A (1,0L) | Čerpadlo paliva |
| 17 | T/M PUMP | 15A (1,2L) | Elektrické olejové čerpadlo |
| 18 | ST SIG | 5A | Řídicí jednotka motoru |
| 19 | INJ DRV | 20A (1,0L) | Vstřikování paliva |
| 20 | FI | 10A (1,0L) | Vstřikování paliva |
| 21 | H/L HI | 25A | Světlomet |
| 22 | H/L HI R | 15A | Světlomet (pravý) |
| 23 | H/L HI L | 15A | Světlomet (levý) |
| 24 | P/S | 60A | Posilovač řízení |
O Suzuki Swift (2004-2019)
Suzuki Swift, vyráběný v letech 2004 až 2019, je populární kompaktní automobil známý svou spolehlivostí a úsporností. Tento model nabízí různé motorizace, včetně benzínových a dieselových motorů, které poskytují vyvážený výkon a efektivní spotřebu paliva. Swift je oblíbený pro svůj moderní design, pohodlný interiér a agilní jízdní vlastnosti, které ho činí ideálním pro městský provoz i delší cesty. V průběhu let prošel několika aktualizacemi, které zlepšily jeho bezpečnostní prvky a technologické vybavení, čímž se stal atraktivní volbou pro široké spektrum řidičů.
Schéma pojistkové skříňky Suzuki Swift
Tato stránka zobrazuje schéma pojistkové skříňky pro model Suzuki Swift, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v interiéru vozidla, pod přístrojovou deskou na straně řidiče, a druhá pojistková skříňka může být umístěna v motorovém prostoru. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektronických zařízení ve vozidle.
