Smart Fortwo A450, C450 (1998-2007) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Smart Fortwo A450, C450 (1998–2007), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Smart Fortwo A450, C450 (1998-2002) – schéma pojistky
Rok výroby: 1998, 1999, 2000, 2001, 2002.
Pojistka zapalovače cigaret (zásuvka napájení) v Smart Fortwo A450, C450 (1998-2002) je pojistka 12 v pojistkové skříňce na přístrojové desce.

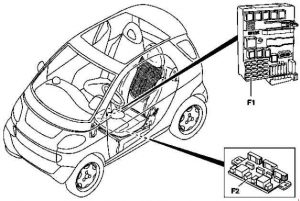

Pojistková skříňka – poloha
- Pod přístrojovou deskou
- Pod rohoží, pod levým sedadlem

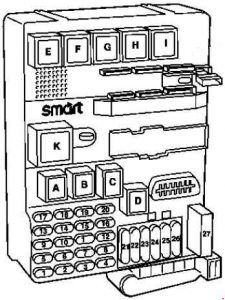

Pojistková skříňka pod přístrojovou deskou
| Č. | Popis | [A] |
| 1 | Světlomet přední pravý a zadní, osvětlení přístrojů, lampa evidenčního čísla | 7,5 |
| 2 | Světlomet přední levý a světlomet zadní | 7,5 |
| 3 | Světlomet přední mlhový | 15 |
| 4 | Světlomet zadní mlhový | 7,5 |
| 5 | Světlomet potkávací levý s nastavením úhlu světlometů | 7,5 |
| 6 | Světlomet potkávací pravý s nastavením úhlu světlometů | 7,5 |
| 7 | Světlomet dálkový levý, směrovka světlometů dálkových | 7,5 |
| 8 | Světlomet dálkový pravý | 7,5 |
| 9 | Motor 160 od 16.11.99: Zapalovací cívka, motor na startování | 25 |
| Motor 660 od 16.11.99: Motor na startování | 15 | |
| 10 | od 16.11.99: Směrovky, brzdová světla | 15 |
| 11 | Rádio, navigační systém, CD měniče, přístrojová deska, tachometr, rezerva lampa, automatické rozpoznání dětské sedačky, diagnostická zásuvka, spínač vytápění PTC (motor 660) | 15 |
| 12 | Zásuvka 12 V. | 15 |
| 13 | Zadní vnitřní světlomet, diagnostická zásuvka | 15 |
| 14 | Rádio, navigační systém, CD měniče | 15 |
| 15 | Moduly řízení: přístrojová deska, ZEE, centrální zamykání, alarm auta, dálkové odemykání zavazadlového prostoru, přední vnitřní světlomet | 7,5 |
| 16 | Centrální zamykání, bezpečnostní konzola, hodiny, klakson, dálkové odemykání zavazadlového prostoru, vnitřní osvětlení | 15 |
| 17 | Motor stěrače zadního okna | 15 |
| Cabrio: Vyhřívaná sedadla | 25 | |
| 18 | Vyhřívaná sedadla Cabrio: motor měkké střechy |
25 |
| 19 | Cabrio: motor měkké střechy | 25 |
| Posuvná skleněná střecha | 15 | |
| 20 | Motor 160: Modul řízení motoru | 7,5 |
| 21 | Ohřívání zadního skla, ventilátor motoru | 30 |
| 22 | od 16.11.99: Systém převodovky, schéma relé obvodu 30 | 40 |
| do 15.11.99: Směrovky, brzdová světla | 15 | |
| 23 | Ventilátor topení | 20 |
| 24 | Elektrická okna levá a pravá | 30 |
| 25 | Přední stěrač, čerpadlo ostřikovače, zadní stěrač | 20 |
| 26 | Moduly řízení: ABS, airbag, ZEE | 7,5 |
| 27 | ABS | 50 |
| Relé | ||
| A | Relé mlhových světel | |
| B | do 15.11.99: Relé otevření CL od 16.11.99: Relé otevření zavazadlového prostoru na dálku |
|
| C | do 15.11.99: Relé uzavření CL od 16.11.99: Relé provozu přerušovaného zadního stěrače |
|
| D | Relé klaksonu | |
| E | do 15.11.99: Relé otevření zavazadlového prostoru na dálku od 16.11.99: Ventilátor topení, elektrické okno a relé přetížení |
|
| F | Relé vyhřívaného zadního skla | |
| G | Relé ventilátoru motoru | |
| H | Relé směrových světel vlevo | |
| I | Relé směrových světel vpravo | |
| K | do 15.11.99: Ventilátor topení, elektrické okno a relé přetížení od 16.11.99: Relé provozu přerušovaného předního stěrače |
|
| L | Relé světlometů | |
| M | Relé světlometů | |

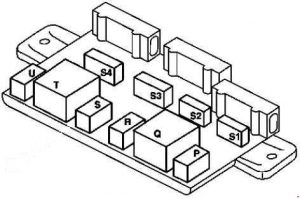

Pojistková skříňka pod kobercem, pod levým sedadlem
| Č. | Popis | [A] |
| S1 | Kondenzátor stlačeného vzduchu, magnetická spojka kompresoru chladicího média | 15 |
| S2 | Čerpadlo paliva | 10 |
| S3 | Motor 160: Vstřikovače, MEG Motor 660: Vstřikovače, elektrické přerušení, tlakový ventil |
15 |
| S4 | Motor 160: Ventil pro odvod vzduchu nádrže, senzor kyslíku Motor 660: Kontrola času předehřevu |
10 |
| Relé |
||
| P. | Elektrické relé čerpadla paliva |
|
| Q | Automatické relé manuální převodovky | |
| R | Hlavní relé | |
| S | Relé ventilátoru kondenzátoru stlačeného vzduchu | |
| T | Relé startovacího motoru | |
| U | Magnetické relé spojky kompresoru klimatizace | |
Smart Fortwo A450, C450 (2002-2007) – schéma pojistky
Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Smart Fortwo A450, C450 (2002-2007) je pojistka 12 v pojistkové skříňce na přístrojové desce.

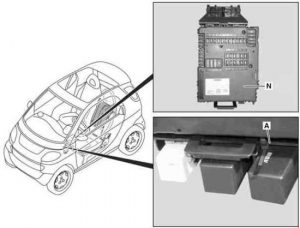

Pojistková skříňka – poloha
N – Pojistková skříňka
A – Relé

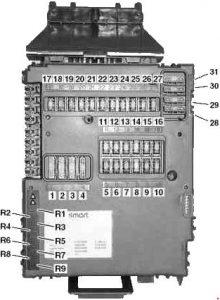

Pojistková skříňka
| Nr | Popis | [A] |
| 1 | Motor startování | 25 |
| 2 | Světlomet stěrače vpředu;
Čerpadlo ostřikovače. |
20 |
| 3 | Ohřívač ventilátoru;
Vyhřívaná sedadla. |
20 |
| 4 | Elektrické okno levé/pravé | 30 |
| 5 | Světlomety s tlumenými, dálkovými světly,
přední mlhový světlomet, zadní světlomet, světlo couvání/ |
7,5 |
| 6 | Světlomet polohy pravý/zadní;
Osvětlení evidenčního čísla; Boční světlo pravé; |
7,5 |
| 7 | Světlomet polohy levý/zadní
Boční světlo levé; |
7,5 |
| 8 | Hlavní relé motoru, obvod 87/3 | 20 |
| 9 | Hlavní relé motoru, obvod 87/2 | 10 |
| 10 | Hlavní relé motoru, obvod 87/1 | 15 |
| 11 | Měřicí přístroj;
Bezpečnostní konzola; Datový konektor; Klakson, pouze s koženým sportovním volantem s systémem spínačů na páce na volantu. |
7,5 |
| 12 | Rádio CD, vnitřní osvětlení | 15 |
| 13 | Přední mlhový světlomet | 15 |
| 14 | Řídicí jednotka ESP | 25 |
| 15 | Motor ventilátoru vzduchu;
Kompresor klimatizace, pouze se systémem klimatizace Plus. |
15 |
| 16 | Elektrické čerpadlo paliva | 10 |
| 17 | Odtok stěrače (fortwo coupe) | 15 |
| 18 | Řídicí jednotka ESP;
Řídicí jednotka bezpečnostních systémů. |
7,5 |
| 19 | Nastavení vnějších zrcátek,
pouze s elektricky nastavitelnými a vyhřívanými vnějšími zrcátky. |
7,5 |
| 20 | Rádio;
Měřicí přístroj; Otáčkoměr; Datový konektor; CD měnič. |
15 |
| 21 | Interní zásuvka;
Zapalovač cigaret. |
15 |
| 22 | Pravý potkávací světlomet | 7,5 |
| 23 | Levý potkávací světlomet | 7,5 |
| 24 | Pravý dálkový světlomet | 7,5 |
| 25 | Levý dálkový světlomet;
Kontrolka dálkových světel. |
7,5 |
| 26 | Zastavovací světla | 15 |
| 27 | Řídicí jednotka elektroniky motoru MEG;
Řídicí jednotka motoru EDG |
7,5 |
| 28 | Vyhřívání zadního okna (fortwo coupe);
Ventilátor chlazení motoru |
30 |
| 29 | Měkká střecha (fortwo cabrio)
Elektricky posuvná skleněná střecha (od modelového roku 2005). |
30 |
| 30 | Řídicí jednotka elektroniky
modulu páky převodovky |
40 |
| 31 | Klakson;
Centrální zamykání; Dálkové otevírání zavazadlového prostoru. |
30 |
| R1 | Elektricky posuvná skleněná střecha
(do modelového roku 2004) |
15 |
| R2 | Multifunkční řídicí jednotka | 5 |
| R3 | prázdné | – |
| R4 | prázdné | – |
| R5 | Multifunkční řídicí jednotka | 15 |
| R6 | prázdné | – |
| R7 | prázdné | – |
| R8 | Měkká střecha (fortwo cabrio) | 25 |
| R9 | Vyhřívaná sedadla | 25 |

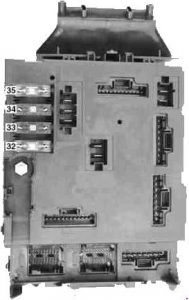

Pannello pojistek (zadní)
| Nr | Popis | Amp [A] |
| 32 | Čerpadlo vstřikování sekundárního vzduchu (kontrola emisí) | 30 |
| 33 | Spínač zapalování | 50 |
| 34 | Řídicí jednotka ESP (N47-5) | 50 |
| 35 | Řídicí jednotka posilovače řízení (N68) | 30 |

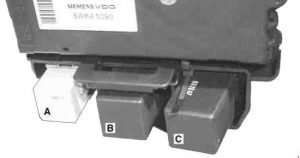

Relé
| Nr | Relé |
| A | Relé mlhových světel |
| B | Kontrolér vyhřívaného sedadla levého |
| C | Kontrolér vyhřívaného sedadla pravého |
O Smart Fortwo A450, C450 (1998-2007)
Smart Fortwo A450 a C450, vyráběné v letech 1998 až 2007, jsou kompaktní městská vozidla známá svou jedinečnou velikostí a designem. Tyto modely jsou ideální pro jízdu v přeplněných městských oblastech díky jejich malým rozměrům, které umožňují snadné parkování a manévrování. Smart Fortwo je vybaven různými motorizacemi, včetně benzínových a dieselových motorů, které poskytují dostatečný výkon pro městskou jízdu. Interiér je navržen s ohledem na maximální využití prostoru, přičemž nabízí pohodlí a moderní technologie pro řidiče a spolujezdce.
Schéma pojistkové skříňky Smart Fortwo A450, C450
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Smart Fortwo A450 a C450, která je nezbytná pro správnou údržbu elektrického systému vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, často v blízkosti přístrojové desky nebo pod sedadlem řidiče. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité pravidelně kontrolovat její stav a funkčnost.
