Smart Fortwo (2014-2015) – pojistková skříňka
Smart Fortwo (2014-2015) – schéma pojistek
Rok výroby: 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Smart Fortwo (2014-2015) je pojistka 12 v pojistkové skříňce.

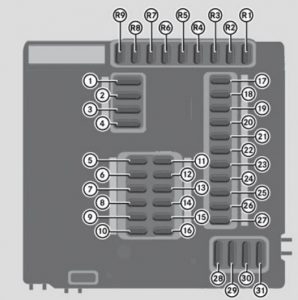

Pojistková skříňka v kabině
Pojistková skříňka se nachází na straně řidiče pod přístrojovou deskou.
Vpředu
1-31 – Pojistka
R1 – R9 – zásuvky pojistek rezervy
Vzadu
32 – 36 – Pojistka
| Pojistka | Popis | Ampéráž [A] |
| 1 | Motor | 25 |
| 2 | Stěrače | 25 |
| 3 | Elektrické okno (levé a pravé) | 20 |
| 4 | Ventilátor kabiny (HVAC) | 25 |
| 5 | Přední mlhová světla,
denní LED světla |
10 |
| 6 | Pravá poloha,
pravé zadní světlo, osvětlení registrační značky |
7,5 |
| 7 | Levá poloha, levé zadní světlo | 7,5 |
| 8 | Motor, ventilace nádrže | 25 |
| 9 | Motor | 7,5 |
| 10 | Motor, převodovka, páka převodovky | 15 |
| 11 | Řídicí jednotka ESP® | 15 |
| 12 | Spínač vnějších světlometů,
spínač směrových světel, modul spínače přístrojové desky, diagnostický konektor, řídicí jednotka převodovky, vyhřívání vnějšího zrcátka, systém upozornění proti krádeži, senzor deště, pomocné přístroje, centrální zamykání, přístrojová deska, Systém monitorování tlaku v pneumatikách (TPMS), brzdy a směrová světla (levé a pravé) |
10 |
| 13 | – | – |
| 14 | Kompresor klimatizace | 15 |
| 15 | Audio, subwoofer,
audio systém, plátno (pouze kabriolet), vnitřní osvětlení |
15 |
| 16 | Palivové čerpadlo se senzorem hladiny paliva | 15 |
| 17 | Zadní stěrač (pouze kupé) | 15 |
| 18 | Řídicí jednotka ESP®, řídicí jednotka EPS, bezpečnostní systém | 10 |
| 19 | Řídicí jednotka motoru,
řídicí jednotka převodovky, systém monitorování tlaku v pneumatikách (TPMS), diagnostický konektor |
7,5 |
| 20 | Systém klimatizace, nastavení vnějších zrcátek,
čerpadlo ostřikovače, audio systém, vyhřívání sedadla, spínač stěrače, spínač plátna (pouze kabriolet) |
10 |
| 21 | Dodatečný napájecí konektor | 15 |
| 22 | Světlomet s tlumeným světlem levý | 7,5 |
| 23 | Světlomet s tlumeným světlem pravý | 7,5 |
| 24 | Světlomet rezervy | 15 |
| 25 | Světlomet s dálkovým světlem pravý | 7,5 |
| 26 | Světlomet s dálkovým světlem levý | 7,5 |
| 27 | Motor | 7,5 |
| 28 | Zadní topení | 40 |
| 29 | Střecha z plátna (pouze kabriolet) | 30 |
| 30 | Regulátor převodovky, ventilátor chladiče | 40 |
| 31 | Klaksón, centrální zamykání | 20 |
| 32 | – | – |
| 33 | Spínač startování (zapalování) | 50 |
| 34 | Řídicí jednotka ESP® | 40 |
| 35 | Řídicí jednotka ESP | 30 |
| R1 | Vyhřívání vnějších zrcátek | 7,5 |
| R2 | Brzdy | 7,5 |
| R3 | – | – |
| R4 | – | – |
| R5 | Jednotka čelního skla car2go | 10 |
| R6 | – | – |
| R7 | Vnitřní osvětlení | 5 |
| R8 | Surround audio systém | 20 |
| R9 | Regulátor vyhřívání sedadla | 25 |
O Smart Fortwo (2014-2015)
Smart Fortwo z let 2014-2015 je kompaktní městský automobil, který je známý svou výjimečnou manévrovatelností a efektivním využitím prostoru. Tento model je ideální pro městské prostředí díky svým malým rozměrům, což umožňuje snadné parkování a jízdu v úzkých uličkách. Smart Fortwo je vybaven benzínovým motorem o objemu 1.0 litru, který poskytuje dostatečný výkon pro každodenní ježdění. Kromě toho nabízí i automatickou převodovku, která zvyšuje komfort jízdy. Interiér vozidla je navržen s důrazem na moderní design a funkčnost, přičemž nabízí základní technologické prvky pro pohodlí řidiče a spolujezdce.
Schéma pojistkové skříňky Smart Fortwo
Tato stránka zobrazuje schéma pojistkové skříňky pro Smart Fortwo, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. V tomto modelu se pojistková skříňka nachází typicky v prostoru pod palubní deskou nebo v motorovém prostoru. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampéráž a chráněné komponenty, což umožňuje snadnou identifikaci a výměnu pojistek. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správnou funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a obsahu.
