Smart Fortwo A453, C453, W453 (2014-2018) – pojistková skříňka

Smart Fortwo A453, C453, W453 (2014-2018) – schéma pojistek

Rok výroby: 2014, 2015, 2016, 2017, 2018.

Pojistka zapalovače cigaret (zásuvka napájení) v Smart Fortwo A453, C453, W453 (2014-2018) je pojistka 12 v pojistkové skříňce.

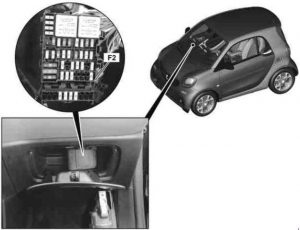

Modul pojistek a relé uvnitř vozidla

Č.	Popis	[A]
1	Elektrické připojení zavazadlového prostoru	20
2	Rezerva	–
3	Rezerva	–
4	Rezerva	–
5	Řídicí jednotka SAM na straně řidiče	25
6	Řídicí jednotka SAM na straně řidiče	25
7	Řídicí jednotka SAM na straně řidiče	25
8	Centrální řídicí modul SAM Rádio Rádio přes konektor pro svorku 15 R.	15
9	Rezerva	–
10	Klakson	15
11	Senzor baterie a řídicí jednotka SAM na straně řidiče	5
12	Zapalovač cigaret vpředu s osvětlením popelníku	15
13	Rezerva	–
14	Automatická převodovka chráněná konektorem pro obvod 30 Diagnostický konektor Týká se elektrického vozidla: Obvod s pojistkou 30KonektorDiagnostický konektor	20
15	Napájení konektoru 30 s pojistkou	15
16	Elektronika motoru chráněná konektorem pro obvod 30 Týká se elektrického vozidla: Napájení pro konektor s pojistkou obvodu 30	5
17	Ochrana napájení přes konektor pro obvod 30	15
18	Spínač brzdových světel	10
19	Spínač nastavení vnějšího zrcátka	5
20	Cívka transpondéru Elektronická řídicí jednotka programu stability a spínač brzdových světel Chráněno konektorem pro obvod 30	3
21	Osvětlovací funkce chráněné konektorem pro obvod 30	10
22	Senzor úhlu otáčení volantu Automatická převodovka s dvojitou spojkou	5
23	Rezerva	–
24	Centrální řídicí modul SAM	15
25	Centrální řídicí modul SAM	10
26	Centrální řídicí modul SAM	15
27	Centrální řídicí modul SAM	20
28	Řídicí jednotka SAM na straně řidiče	10
29	Řídicí jednotka SAM na straně řidiče	10
30	Kombinovaný spínač Siréna pro varování Napájení obvodu pojistky 30 Konektor (týká se elektrických vozidel)	15

31	Sada směrových světel a doplňkových přístrojů	10
32	Rezerva	–
33	Řídicí jednotka systému dodatečného udržování	5
34	Kombinovaný spínač	5
35	Elektrická řídicí jednotka pro posilovač řízení	5
36	Centrální řídicí modul SAM	5
37	Řídicí jednotka SAM na straně řidiče	30
38	Elektromagnetický spínač napájení klimatizace	40
39	Startování přes relé startování	30
	Týká se elektrických vozidel: motor ventilátoru	40
1/1	Týká se elektrického vozidla: Napájení konektoru 30 elektrického vozidla	10
1/2	Týká se elektrických vozidel: Řídicí jednotka čerpadla vakua pro posilovač brzd. Jednotka řízení výkonové elektroniky	–
1/3	Rezerva	–
1/4	Řídicí jednotka zesilovače audio systému	20
1/5	Řídicí jednotka dvouspojkové převodovky Týká se elektrických vozidel: Řídicí jednotka elektrického pohonu	5
1/6	Motor předního okna na levé straně a motor předního okna na pravé straně	25
1/7	Elektricky nastavitelné a vyhřívané vnější zrcátko na levé straně a elektricky nastavitelné a vyhřívané vnější zrcátko na pravé straně	5
1/8	Týká se elektrických vozidel: Regulátor vyhřívání předního sedadla spolujezdce. Regulátor vyhřívání sedadla řidiče	25
1/9	Rezerva	–
1/10	Týká se elektrických vozidel: Relé vyhřívání volantu	–
2/1	Napájení měkkého střešního pláště	20
2/2	Napájení měkkého střešního pláště	20
2/3	Rezerva	–
2/4	Rezerva	–
Relé
K1	Relé vyhřívaného zadního skla / vnějších zrcátek
K2	Relé předního skla
K3	Relé posuvné střechy
K4	Relé předních světlometů
K5	Relé startování
K6	Relé klaksonu
K.	Týká se elektrických vozidel: Relé vyhřívání volantu

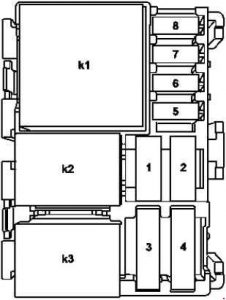

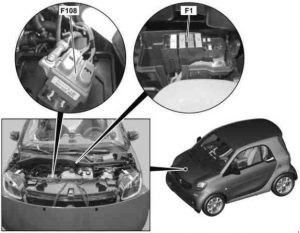

Modul pojistek a relé spalovacího motoru (F1)

Nr	Popis	[A]
1	Modul relé motoru se spalovacím motorem Týká se elektrických vozidel: Rezerva	Dioda
2	Platné v USA: dodávka relé čerpadla vakua	Dioda
	Týká se elektrických vozidel: Senzor rozpoznání režimu převodu Řídicí jednotka elektrické trakce	15
3	Čerpadlo paliva se senzorem úrovně naplnění a senzorem teploty	20
	Týká se elektrických vozidel: Relé ventilátoru motoru elektrického vozidla	40
4	Napájení konektoru 30 s pojistkou	25
	Týká se elektrických vozidel: relé čerpadel chladicí kapaliny systému chlazení baterie	30
5	Dodávka konektorů pro obvod 87	15
	Týká se elektrických vozidel: čerpadlo chladicí kapaliny systému chlazení baterie	15

6	Relé kompresoru chladicí kapaliny	15
	Týká se elektrických vozidel: Jednotka řízení systému správy baterií Jednotka řízení elektrického pohonu	5
7	Ventilátor Relé ventilátoru	10
	Týká se elektrického vozidla: Napájení konektoru napájení jednotky řízení výkonové elektroniky	20
8	Jednotka řízení dvouspojkové převodovky	10
	Platné pro elektrické vozidlo: konektor napájení pro obvod 87	15
Relé
K1	Funkční obvod motoru 87 Relé
K2	Relé ventilátoru
K3	Cívky zapalování / relé startování čerpadla paliva
K4	Týká se elektrických vozidel: relé čerpadel chladiva systému chlazení baterie

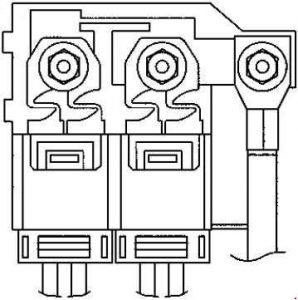

Pojistka svorky baterie (F108)

Nr	Popis	[A]
F1	Pojistka elektrická 3A (F108f3A) a pojistka elektrická 3B (F108f3B) Týká se vozidla elektrického: Modul pojistky a relé napájení (F1) Řídicí jednotka měniče DC / DC	200
F2A	Pojistka vnitřní a napájení modulu relé (F2) Chráněno konektorem pro obvod 30 Konektor pro obvod 30	70
F2B	Řídicí jednotka elektrická pro posilovač řízení	60
F3A	Pojistka vnitřní a napájení modulu relé (F2) Zapalování Chráněno konektorem pro obvod 30 Konektor pro obvod 30	70
F3B	Řídicí jednotka elektronická programu stability	50

Pojistka napájení a modul relé

Č.	Popis	[A]
1	Vyhřívané zadní sklo nad relé vyhřívaného zadního skla / vnějších zrcátek	30
2	Regulátor vyhřívání předního sedadla spolujezdce Regulátor vyhřívání sedadla řidiče Týká se elektrického vozidla: Regulátor čerpadla podtlaku pro posilovač brzd	30
3	Napájení řídicí jednotky Programu elektronické stability	25
4	Týká se elektrických vozidel: elektrická pojistka rezervy 1 a elektrická pojistka 2	40
	Relé posuvné střechy	25
5	Napájení modulu pojistky a relé spalovacího motoru	60
6	Řídicí jednotka dvouspojkové převodovky Chráněná konektorem pro obvod 30	50
	Týká se elektrických vozidel: Interní pojistka vozidla a napájení modulu relé	40
7	Motor ventilátor Relé ventilátoru	30
	Elektromagnetický spínač ventilátoru Chlazení spalovacího motoru ICE	30
8	Rezerva	–
9	Platné v USA: Sekundární čerpadlo vstřikování vzduchu Týká se elektrických vozidel: Vyhřívač baterie s vysokým napětím Relé vyhřívače baterie s vysokým napětím	60
Relé
K1	Relé ventilátoru

O Smart Fortwo A453, C453, W453 (2014-2018)

Model Smart Fortwo A453, C453, W453, vyráběný v letech 2014 až 2018, je známý svou kompaktní velikostí a městskou přizpůsobivostí. Tento dvoumístný automobil nabízí moderní design a efektivní využití prostoru, což ho činí ideálním pro městské prostředí. Smart Fortwo je vybaven různými motorizacemi, včetně benzinových motorů o objemu 1,0 litru a 0,9 litru s turbem, které poskytují dostatečný výkon pro každodenní jízdy. Vozidlo je také známé svou manévrovatelností a nízkou spotřebou paliva, což přispívá k jeho popularitě mezi městskými řidiči.

Schéma pojistkové skříňky Smart Fortwo A453, C453, W453

Tato stránka zobrazuje schéma pojistkové skříňky pro modely Smart Fortwo A453, C453, W453. Pojistková skříňka se v těchto vozidlech obvykle nachází v prostoru pod přístrojovou deskou nebo v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování elektrických systémů ve vozidle.
