Smart Fortwo 451 (2007-2015) – pojistková skříňka
Smart Fortwo 451 (2007-2015) – schéma pojistkové skříně
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Smart Fortwo 451 (2007-2015) je pojistka 21 v pojistkové skříni na přístrojové desce.
Přístrojová deska

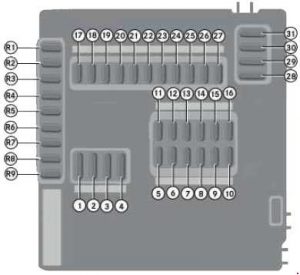

Pojistková skříňka se nachází na straně řidiče pod přístrojovou deskou.
Přední část
| Číslo |
Popis |
Ampéráž [A] |
| 1 | Motor 132.9, 660.9:
Startér; Motor 780.009: Vakuová pumpa pro brzdu. |
25 |
| 2 | Motor stěračů | 25 |
| 3 | Řídicí jednotka komfortní funkce elektrického okna | 20 |
| 4 | Motor ventilátoru | 25 |
| 5 | Přední levý světlomet Přední pravý světlomet |
10 |
| 6 | Pravé zadní světlo;
Pravé obrysové světlo; Levé osvětlení SPZ; Pravé osvětlení SPZ. |
7.5 |
| 7 | Levé zadní světlo;
Levé obrysové světlo. |
7.5 |
| 8 | Motor 132,9: Sekundární čerpadlo vstřikování vzduchu; Relé Me-SFI [ME]; Elektronický spínač řídicího modulu páky; Automatické manuální ovládání převodovky; Cívka zapalování válce 1; Cívka zapalování válce 2; Cívka zapalování válce 3; Motor 660,9: Řídicí jednotka CDI; Elektronický spínač řídicího modulu páky jednotky; Manuální automatizované řízení převodovky; Motor 780.009: Vysokonapěťový ohřívač/ |
25 |
| 9 | Motor 132.9:
Senzor O2 za senzorem CAT; O2 před CAT; Regulovatelný elektromagnet rozvodu vačkového hřídele; Externí uzavírací ventil vzduchu; Uzavírací ventil nádrže s aktivním uhlím; Přepínací ventil EGR (s motorem 132.910); Ventil pro odvodnění nádrže; Ventil regulátoru tlaku (pro motor 132.930); Motor 780.009: Elektrický motor a vysokonapěťový ventilátor nabíječky; Motor 660.9: Řídicí jednotka CDI. |
7.5 |
| 10 | Motor 132.9:
Senzor O2 před CAT; Přepínací ventil sekundárního čerpadla vstřikování vzduchu; Ventil vstřikování paliva válce 1; Ventil vstřikování paliva válce 2; Ventil vstřikování paliva válce 3; Motor 780.009: Elektrický motor a čerpadlo chladicí kapaliny vysokého napětí; Čerpadlo chladicí kapaliny systému chlazení baterie; Motor 660,9: Senzor proudění vzduchu teplého s teplým filmem; Senzor O2 před řídicí jednotkou CAT CDI; Přepínací ventil stupně výstupu odporu EGR. |
15 |
| 11 | Řídicí jednotka ESP | 25 |
| 12 | Sada ukazatelů, doplňkové přístroje;
Mikrovlnný senzor; Senzor deště/senzor světla; Siréna alarmu se senzorem náklonu; Směrovky vlevo, Relé brzdových světel; Směrovky vpravo, relé brzdových světel; Relé ohřívače zrcátek; Automatický kontrolér manuální převodovky TPM [RDK]; Kombinovaný kontrolér; Spínač na palubní desce; Převodník datového připojení; Kontrolér startér-alternátoru; Přijímač dálkového ovládání rádio STH (motor 780.009); Relé zadních mlhových světel. |
10 |
| 13 | Náhradní pojistka | 15 |
| 14 | Kompresor chladicího média
Motor ventilátoru vzduchu pro přeplňování |
15 |
| 15 | Smart rádio 9;
Smart rádio 10; Přední vnitřní světlomet; Relé měkkého střešního pláště; Relé OTW. |
15 |
| 16 | Motor 132.9:
Palivové čerpadlo se senzorem úrovně paliva ME-SFI [ME]; Motor 660.9: Palivové čerpadlo se senzorem úrovně paliva; Řídicí jednotka CDI; Motor 780.009: Relé motoru ventilátoru 1. |
15 |
| 17 | Motor stěrače zadních dveří | 15 |
| 18 | Skupina přístrojů senzor náklonu pro
boční a podélné zrychlení; Senzor obsazenosti sedadla; Automatická jednotka deaktivace airbagu (dětská sedačka); ESP; Řídicí jednotka asistence řízení; Bezpečnostní pásy. |
10 |
| 19 | Motor 132.9:
ME-SFI [ME] Řídicí jednotka; Manuální automatizovaná jednotka řízení převodovky; Převodník datového připojení; Řídicí jednotka TPM [RDK]; Řídicí jednotka startér-alternátoru; Motor 780.009: Převodník datového připojení; Motor 660.9: Řídicí jednotka CDI; Manuální automatizovaná jednotka řízení převodovky; Převodník datového připojení. |
7,5 |
| 20 | Smart rádio 9;
Smart rádio 10; Kontrolér topení/klimatizace; Kontrolér topení předního sedadla (SIH); Spínač pravého stěrače; Spínač nastavení vnějšího zrcátka; Vnější zrcátka elektricky nastavitelná a vyhřívaná. |
10 |
| 21 | Interní konektor |
15 |
| 22 | Světlomet s potkávacím světlem levý | 7.5 |
| 23 | Světlomet s potkávacím světlem pravý | 7.5 |
| 24 | Motor 132.9:
Jednotka elektronické kontroly modulu páky převodovky; Motor 132.9, 660.9, 780.009: Relé zadních mlhových světel; Spínač brzdových světel. |
15 |
| 25 | Světlomet s dálkovým světlem pravý | 7.5 |
| 26 | Světlomet s dálkovým světlem levý | 7.5 |
| 27 | Motor 132,9:
jednotka ME-SFI [ME]. |
7.5 |
| 28 | Vyhřívané zadní sklo | 40 |
| 29 | Relé otevření měkkého střešního pláště;
Relé zavření měkkého střešního pláště. |
30 |
| 30 | Motor 132.9, 660.9:
Automatizovaná manuální jednotka řízení převodovky; Motor 780.009: Baterie s vysokým napětím a motor vnitřního ventilátoru. |
40 |
| 31 | Klakson;
Pravé dveře Motor CL; Levé přední dveře Centrální zamykání; Zadní dveře Motor CL [ZV]; Uzávěr nádrže Motor CL [ZV]; Spínač klaksonu. |
20 |
| R1 | Motor 132,9, 660,9:
Relé vyhřívače zrcátka. |
7.5 |
| R2 | Motor 132.9:
Spínač brzdových světel. |
7.5 |
| R3 | Prázdné | – |
| R4 | Motor 780.009:
Relé vyhřívače zrcátka. |
7,5- |
| R5 | Motor 780.009:
Jednotka vysokonapěťové kontroly nabíječky; Externí kontrolní jednotka pro komunikaci s konektorem. |
7.5 |
| R6 | Motor 780.009:
jednotka kontroly elektrického vozidla EVCM |
15 |
| Motor 132.9, 660.9:
Relé couvacího světla; Relé brzdového světla. |
10 | |
| R7 | od 2.9.10; motor 132,9:
Přední vnitřní světlo; Motor 660,9: Přední vnitřní světlo. |
– |
| Motor 780.009:
Jednotka řízení elektrického motoru EDCM |
10 | |
| R8 | od 2.9.10; Motor 132,9:
Zesilovač audio systému; Motor 660,9: Zesilovač audio systému. |
20 |
| Motor 780.009:
Jednotka řízení vysokonapěťového rozdělovače PDU |
7.5 | |
| R9 | Motor 132.9, 660.9:
Jednotka řízení vyhřívače předního sedadla (SIH) |
25 |
| Motor 780.009:
Regulátor čerpadla podtlaku pro asistenci brzdění. |
25 |
Zadní část
| Č. br |
Popis |
Ampéráže [A] |
| 32 | Prázdný | – |
| 33 | Spínač zapnutí/startér | 50 |
| 34 | Řídicí jednotka ESP | 40 |
| 35 | Řídicí jednotka asistence řízení | 30 |
Relé
| Č. br |
Relé |
| A | Směrové ukazatele vlevo/relé brzdových světel
Podpůrné relé pro vyhřívání baterie vysokého napětí (pouze vozidla ECE). |
| B | Směrové ukazatele vpravo/relé brzdových světel;
Relé motoru ventilátoru chladiče (pouze vozidla ECE); Relé palivového čerpadla. |
| C | Relé vyhřívání zrcátka;
Relé zadního mlhového světla. |

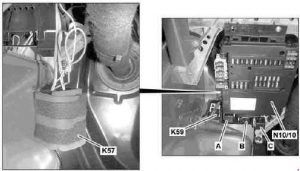

| K57 | Podpůrné relé pro vyhřívání
baterie vysokého napětí. |
| K59 | Relé motoru ventilátoru chladiče |

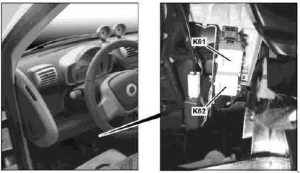

| Číslo |
Relé |
| K61 | Relé motoru ventilátoru 1 |
| K62 | Relé motoru ventilátoru 2 |
| Číslo |
Popis |
Ampéráž [A] |

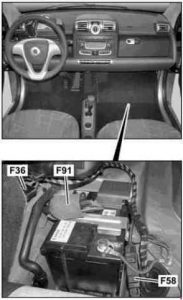

| F36 | Motor 132.9:
Čerpadlo sekundárního vstřikování vzduchu |
50 |
| F58 | Motor 780.009:
Řídicí jednotka elektrického motoru EDCM |
60 |
| Motor 132.9:
Alternátor startéru |
200 | |
| F91 | Řídicí jednotka SAM | 100 |
