Smart City Coupe (1998-2007) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Smart City Coupé (1998–2007), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Smart City Coupe (1998-2002) – schéma pojistkové skříňky
Rok výroby: 1998, 1999, 2000, 2001, 2002.
Pojistka zapalovače cigaret (zásuvka napájení) v Smart City Coupe (1998-2002) je pojistka 12 v pojistkové skříňce na přístrojové desce.

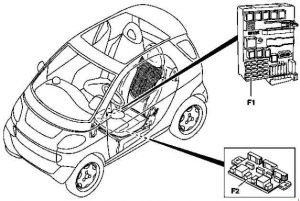

Pojistková skříňka – poloha
- Pod přístrojovou deskou
- Pod rohoží, pod levým sedadlem

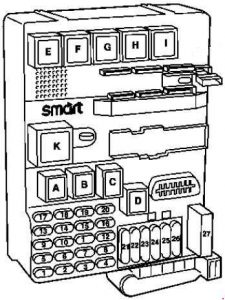

Pojistková skříňka pod přístrojovou deskou
| Nr | Popis | [A] |
| 1 | Světlomet pravý a zadní, osvětlení přístrojů, lampa evidenčního čísla | 7,5 |
| 2 | Světlomet levý a zadní lampa | 7,5 |
| 3 | Světlomet přední mlhový | 15 |
| 4 | Světlomet zadní mlhový | 7,5 |
| 5 | Světlomet potkávací levý s nastavením úhlu světlometů | 7,5 |
| 6 | Světlomet potkávací pravý s nastavením úhlu světlometů | 7,5 |
| 7 | Světlomet dálkový levý, směrovka dálkových světel | 7,5 |
| 8 | Světlomet dálkový pravý | 7,5 |
| 9 | Motor 160 od 16.11.99: Zapalovací cívka, motor pro startování | 25 |
| Motor 660 od 16.11.99: Motor pro startování | 15 | |
| 10 | od 16.11.99: Směrovky , brzdová světla | 15 |
| 11 | Rádio, navigační systém, CD měniče, přístrojová deska, tachometr, rezerva lampa, automatické rozpoznání dětské sedačky, diagnostická zásuvka, spínač vytápění PTC (motor 660) | 15 |
| 12 | Zásuvka 12 V. | 15 |
| 13 | Zadní vnitřní lampa, diagnostická zásuvka | 15 |
| 14 | Rádio, navigační systém, CD měniče | 15 |
| 15 | Moduly řízení: přístrojová deska, ZEE, centrální zamykání, alarm auta, dálkové odemykání zavazadlového prostoru, přední vnitřní lampa | 7,5 |
| 16 | Centrální zamykání, bezpečnostní konzola, hodiny, klakson, dálkové odemykání zavazadlového prostoru, vnitřní osvětlení | 15 |
| 17 | Motor stěrače ZADNÍHO | 15 |
| Kabriolet: Vyhřívaná sedadla | 25 | |
| 18 | Vyhřívaná sedadla Kabriolet: motor měkké střechy |
25 |
| 19 | Kabriolet: motor měkké střechy | 25 |
| Posuvná skleněná střecha | 15 | |
| 20 | Motor 160: Modul řízení motoru | 7,5 |
| 21 | Vyhřívání zadního okna, ventilátor motoru | 30 |
| 22 | od 16.11.99: Systém převodovky, schéma relé obvodu 30 | 40 |
| až do 15.11.99: Směrovky , brzdová světla | 15 | |
| 23 | Ventilátor topení | 20 |
| 24 | Elektrická okna vlevo a vpravo | 30 |
| 25 | Přední stěrač, čerpadlo ostřikovače, zadní stěrač | 20 |
| 26 | Moduly řízení: ABS, airbag, ZEE | 7,5 |
| 27 | ABS | 50 |
| Relé | ||
| A | Relé mlhových světel | |
| B | až do 15.11.99: Relé otevírání CL od 16.11.99: Relé dálkového otevírání zavazadlového prostoru |
|
| C | až do 15.11.99: Relé zavírání CL od 16.11.99: Relé přerušovaného chodu zadního stěrače |
|
| D | Relé klaksonu | |
| E | až do 15.11.99: Relé dálkového otevírání zavazadlového prostoru od 16.11.99: Ventilátor topení, elektrické okno a relé přetížení |
|
| F | Relé vyhřívaného zadního okna | |
| G | Relé ventilátoru motoru | |
| H | Relé směrových světel vlevo | |
| I | Relé směrových světel vpravo | |
| K | až do 15.11.99: Ventilátor topení, elektrické okno a relé přetížení od 16.11.99: Relé přerušovaného chodu předního stěrače |
|
| L | Relé světlometů | |
| M | Relé světlometů | |

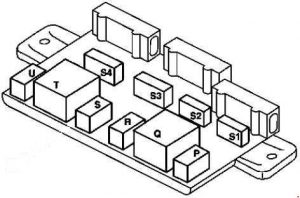

Schéma pojistkové skříňky pod rohoží, pod levým sedadlem
| Nr | Popis | [A] |
| S1 | Chladič vzduchu pro přeplňování, magnetická spojka kompresoru chladiva | 15 |
| S2 | Čerpadlo paliva | 10 |
| S3 | Motor 160: Vstřikovače, MEG Motor 660: Vstřikovače, elektrické přerušení, tlakový ventil |
15 |
| S4 | Motor 160: Ventil pro odvod vzduchu nádrže, senzor kyslíku Motor 660: Kontrola času předehřevu |
10 |
| Relé |
||
| P. | Elektrické relé čerpadla paliva |
|
| Q | Automatické relé manuální převodovky | |
| R | Hlavní relé | |
| S | Relé ventilátoru chladiče vzduchu pro přeplňování | |
| T | Relé startovacího motoru | |
| U | Magnetické relé spojky kompresoru klimatizace | |
Smart City Coupe (2002-2007) – schéma pojistkové skříňky
Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Smart City Coupe (2002-2007) je pojistka 12 v pojistkové skříňce.

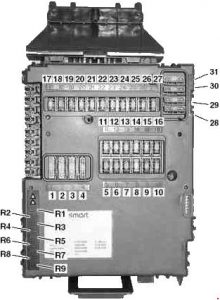

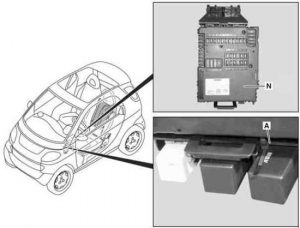

Pojistková skříňka – poloha
N – Pojistková skříňka
A – Relé
Pojistková skříňka
| Nr | Popis | [A] |
| 1 | Motor startování | 25 |
| 2 | Stěrač čelního skla, čerpadlo ostřikovače | 20 |
| 3 | Ohřívač ventilátoru Vyhřívaná sedadla, pouze s vyhřívanými sedadly |
20 |
| 4 | Elektrické okno levé / pravé | 30 |
| 5 | Přední světlomety, dálkové, přední mlhové světlo, zadní světlo, světlo couvání | 7,5 |
| 6 | Pravý / zadní světlomet, osvětlení evidenčního čísla Světlo obrysu pravé, pouze pro Kanadu |
7,5 |
| 7 | Levý světlomet / zadní parkovací světlo Obrysové světlo levé, pouze pro Kanadu |
7,5 |
| 8 | Hlavní relé motoru, obvod 87/3 | 20 |
| 9 | Hlavní relé motoru, obvod 87/2 | 10 |
| 10 | Hlavní relé motoru, obvod 87/1 | 15 |
| 11 | Sada ukazatelů, bezpečnostní konzola, konektor datového rozhraní Klakson, pouze se sportovním koženým volantem se systémem spínačů na volantu | 7,5 |
| 12 | Rádio CD, vnitřní osvětlení | 15 |
| 13 | Přední mlhové světlo | 15 |
| 14 | Řídicí jednotka ESP | 25 |
| 15 | Motor ventilátoru vzduch přeplňování Kompresor klimatizace, pouze se systémem klimatizace Plus |
15 |
| 16 | Elektrické čerpadlo paliva | 10 |
| 17 | Stěrač zadního okna (fortwo coupe) | 15 |
| 18 | Řídicí jednotka ESP, řídicí jednotka bezpečnostních systémů | 7,5 |
| 19 | Nastavení vnějších zrcátek, pouze s elektricky nastavitelnými a vyhřívanými zrcátky | 7,5 |
| 20 | Rádio, sada ukazatelů, tachometr, konektor datového rozhraní, CD měnič s couvacím světlem | 15 |
| 21 | Interní konektor Zapalovač cigaret, pouze s kuřáckou sadou |
15 |
| 22 | Pravý potkávací světlomet | 7,5 |
| 23 | Levý potkávací světlomet | 7,5 |
| 24 | Pravý dálkový světlomet | 7,5 |
| 25 | Levý dálkový světlomet, kontrolka dálkových světlometů | 7,5 |
| 26 | Brzdová světla | 15 |
| 27 | Řídicí jednotka elektroniky motoru MEG, řídicí jednotka motoru EDG | 7,5 |
| 28 | Vyhřívání zadního okna (fortwo coupe), motor ventilátoru chlazení | 30 |
| 29 | Měkká střecha (fortwo cabrio)
Elektrická posuvná skleněná střecha (od modelového roku 2005) |
30 |
| 30 | Řídicí jednotka elektroniky modulu převodovky | 40 |
| 31 | Klakson, centrální zamykání, dálkové otevírání zavazadlového prostoru | 30 |
| R1 | Elektrická posuvná skleněná střecha (do modelového roku 2004) | 15 |
| R2 | Multifunkční řídicí jednotka, pouze pro Kanadu | 5 |
| R3 | prázdné | − |
| R4 | prázdné | − |
| R5 | Multifunkční řídicí jednotka, pouze pro Kanadu | 15 |
| R6 | prázdné | − |
| R7 | prázdné | − |
| R8 | Měkká střecha (fortwo cabrio) | 25 |
| R9 | Vyhřívaná sedadla | 25 |

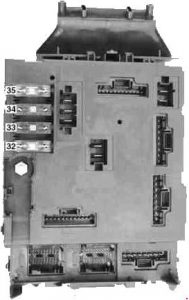

Pojistková skříňka (zadní)
| Nr | Popis | [A] |
| 32 | Čerpadlo sekundárního vstřikování vzduchu (kontrola emisí) | 30 |
| 33 | Klíč na startování | 50 |
| 34 | Řídicí jednotka ESP (N47-5) | 50 |
| 35 | Řídicí jednotka asistence řízení (N68) | 30 |

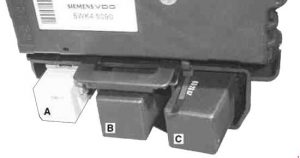

Relé
| Nr | Relé |
| A | Relé mlhových světel |
| B | Kontrolér vyhřívaného sedadla nalevo |
| C | Kontrolér vyhřívaného sedadla napravo |
