Smart Forfour W454 (2004-2006) – pojistková skříňka

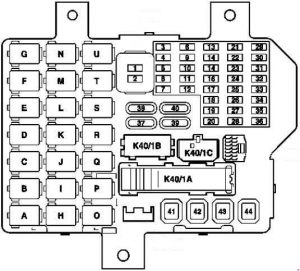

Smart Forfour W454 (2004-2006) – schéma pojistkové skříně

Rok výroby: 2004, 2005, 2006.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo C70 (2010-2013) je pojistka 16 v pojistkové skříni.

Pojistková skříňka

Č.	Popis	[A]
1	Osvětlení interiéru Ovládací panel na horním ovládacím panelu Kontrolér SAM levý Senzor deště / senzor světla Skupina ukazatelů Spínač řídicí jednotka brány	10
2	Jednotka řízení SAM levá	10
3	Přední levý světlomet a zadní světlomet	7,5
4	Přední pravý světlomet a zadní světlomet	7,5
5	Přední stěračová lišta	20
6	Prázdné	–
7	Vyhřívané vnější zrcátko	7,5
8	Přední pravý světlomet	10
9	Přední levý světlomet	10
10	Klaksón	10
11	Čerpadlo paliva	15
12	MOTOR 122.9, 134.9, 135.9: Elektronický kontrolér motoru Relé motoru Relé ventilu škrtící klapky	20
13	Obvod zásuvky pro přívěs (13 pólů) 30	15
14	Skleněná posuvná střecha	20
15	Motor zadního stěrače	15
16	Zapalovač cigaret	15
17	Zadní světlomet pro mlhová světla	7,5
18	Nastavení vnějšího zrcátka	7,5
19	MOTOR 639.9: Jednotka řízení EDG	15
20	MOTOR 639.9: Jednotka řízení EDG Relé čerpadla paliva 2 Relé motoru	7,5
21	Přední světlomet denního svícení pravý	10
22	Přední světlomet denního svícení levý, nastavení dosahu světlometů	10
23	Přední mlhové světlo (do modelového roku 04)	15
	Přední mlhové světlo (od modelového roku 05)	10
24	Diagnostická zásuvka, centrální zamykání (do modelového roku 04)	15
25	Obvod zásuvky pro přívěs (13 pólů) 15	15
26	Zapnutí světel signalizace	15
27	Rádio	15
28	Systém alarmu proti krádeži	10
29	Manuální převodovka	20
30	Diagnostická zásuvka, centrální zamykání (od modelového roku 05)	15
31	Světla brzdění Spínač světel brzdění (4 póly)	15
32	Jednotka řízení a provozní AAC [KLA]	7,5

33	Jednotka řízení ESP Jednotka řízení asistence při jízdě Jednotka řízení bezpečnostních systémů	7,5
34	MOTORE 122.9, 134.9, 135.9: Zapalovací cívky	10
35	Jednotka řízení EDG Relé čerpadla paliva 1	7,5
36	Osvětlení couvání	7,5
37	Vyhřívání zadního skla	30
38	Vyhřívaná sedadla	30
39	MOTORE 639.9: Jednotka řízení EDG	30
40	Ventilátor topení	40
41	Spínač zapalování / startování	40
42	Elektrická okna Čerpadlo systému čištění světlometů	40
43	Motor ventilátoru chladicí kapaliny motoru	40
44	Jednotka elektronického řízení modulu páky převodovky (s převodovkou 717.474, 717.475)	40
Relé
A	Relé elektrického okna
B	Relé klaksonu
C	Relé čerpadla paliva 2
D	Relé zadních mlhových světel
E	Relé startovacího motoru
F	Relé benzínového / naftového motoru
G	Alternátor předehřevu
H	Relé 1. stupně ventilátoru
I	Relé mlhových světel
J	Relé topení
K	Relé čerpadla paliva 1
L	Relé převodovky
M	Přípojka na přívěs
N	Bez poplatku (rezervní relé)
O	Relé 2. stupně ventilátoru
P	Relé systému čištění světlometů
Q	Relé odmrazování zadního skla
R	Vyhřívaný most pro sedadlo
S	Relé osvětlení polohy
T	Relé dálkových světel
U	Relé tělesa škrticí klapky (pouze s motorem 134.910, 135.930 / 950)

O Smart Forfour W454 (2004-2006)

Smart Forfour W454, vyráběný v letech 2004 až 2006, je kompaktní městský automobil, který nabízí praktičnost a stylový design. Tento model byl vyvinut ve spolupráci s Mitsubishi a sdílí některé komponenty s modelem Colt. Smart Forfour je známý svou prostorností navzdory kompaktním rozměrům, což ho činí ideálním pro městské prostředí. Nabízel se s různými motorizacemi, včetně benzínových motorů s objemem od 1,1 do 1,5 litru, které poskytovaly vyvážený výkon a úsporu paliva. Díky své manévrovatelnosti a modernímu designu si získal oblibu mezi řidiči, kteří hledají spolehlivé a efektivní vozidlo pro každodenní použití.

Schéma pojistkové skříně Smart Forfour W454

Tato stránka zobrazuje schéma pojistkové skříně pro model Smart Forfour W454, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla pod palubní deskou na straně řidiče a v motorovém prostoru. Na schématu jsou uvedena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přehled o její konfiguraci a funkci.
