Volvo XC60 (2009-2022) – pojistková skříňka

Volvo XC60 – schéma pojistek

Rok výroby: 2009, 2010.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC60 je pojistka č. 25 (zásuvka 12 V, přední a zadní sedadlo) v pojistkové skříňce v motorovém prostoru a pojistka č. 6 (zásuvka 12 V v prostoru pro náklad) v pojistkové skříňce zavazadlového prostoru (modul A). 2011-2012 – pojistky č. 7 (zásuvka 12 V – prostor pro náklad) a č. 22 (zásuvky 12 V) v pojistkové skříňce „A“ pod zásuvkou.

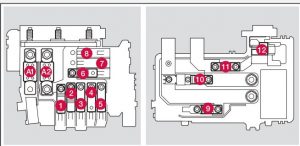

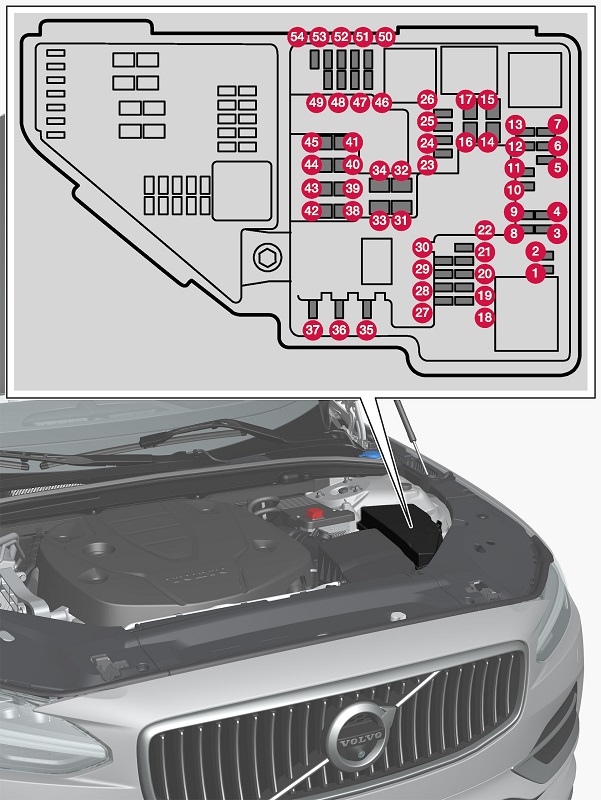

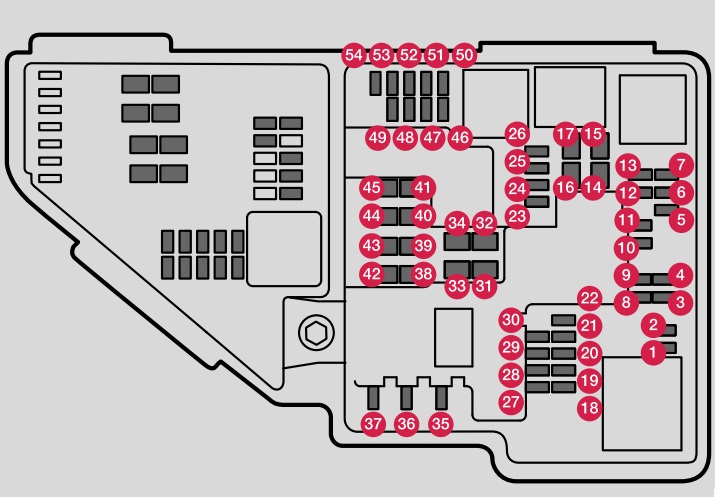

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Číslo	Popis	Ampéráž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	–	–
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání směrových světlometů *	10
17	Centrální elektrický modul	20
18	Radar; Modul řízení ACC *.	5
19	Rychlostně závislé řízení *	5
20	Modul řízení motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky stěračů	10

22	Čerpadlo vakuum I5T	20
23	Osvětlovací panel	5
24	Stříkací trysky světlometů	15
25	Zásuvka 12 V – přední a zadní sedadlo	15
26	Panoramatická střecha laminovaná *; Stropní konzola / ECC *.	10
27	Pojistková skříňka motorového prostoru	5
28	Přídavné světlomety *	20
29	Klakson	15
30	Cívky relé; Modul řízení motoru (ECM).	10
31	Modul řízení – automatická převodovka	15
32	Kompresor klimatizace	15
33	Cívky	5
34	Relé startovacího motoru	30
35	Cívky zapalování	20
36	Modul řízení motoru (ECM); Ventil klapky.	10
37	Systém vstřikování	15
38	Ventily motoru	10
39	EVAP / senzor vyhřívaného kyslíku / vstřikování	15
40	Vytápění ventilace podvozku	20
41	Detekce úniků paliva	5
42	–	–
43	–	–
44	Chladicí ventilátor	80

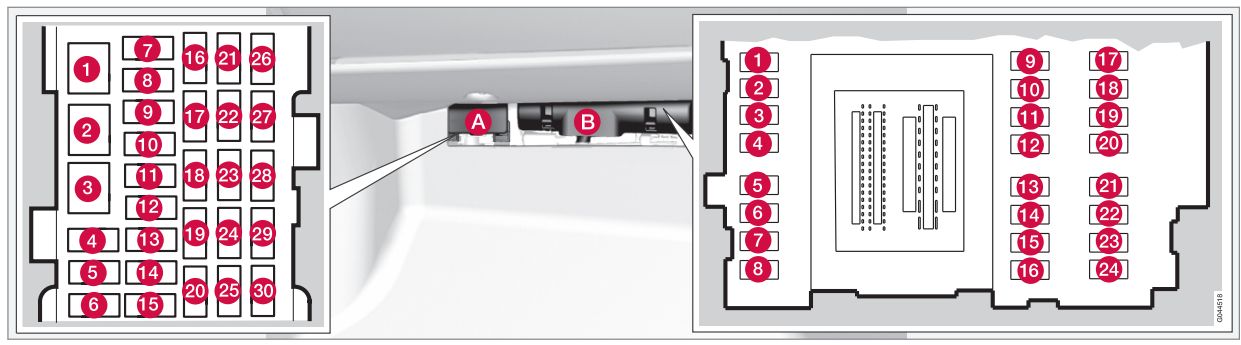

Pojistky – odkládací schránka

Číslo	Popis	Ampéráž [A]
1	Senzor deště*	5
2	Systém SRS	10
3	Brzdy ABS; Elektrická parkovací brzda.	5
4	Pedál akcelerátoru; Vyhřívaná sedadla *.	7,5
5	–	–
6	Displej ICM; CD přehrávač a rádio.	15
7	Modul volantu	7,5
8	–	–
9	Dálková světla	15
10	Panoramatická střecha laminovaná *	20
11	Rezervní světla	7,5
12	–	–
13	Přední mlhové světlo *	15

14	Odtoky čelního skla	15
15	Adaptivní tempomat ACC *	10
16	–	–
17	Osvětlení stropu; Ovládací panel dveří řidiče; Elektrické sedadlo pro cestujícího *.	7,5
18	Informační displej	5
19	Elektrické sedadlo řidiče *	5
20	Stěrač zadního víka	15
21	Dálkový přijímač klíčů; Alarmové senzory.	5
22	Čerpadlo paliva	20
23	Elektrická zámka volantu	20
24	–	–
25	Zamknutí – nádrž, zadní víko	10
26	Poplašná siréna; atd.	5
27	Tlačítko START / STOP MOTOR	5
28	Spínač brzdových světel	5

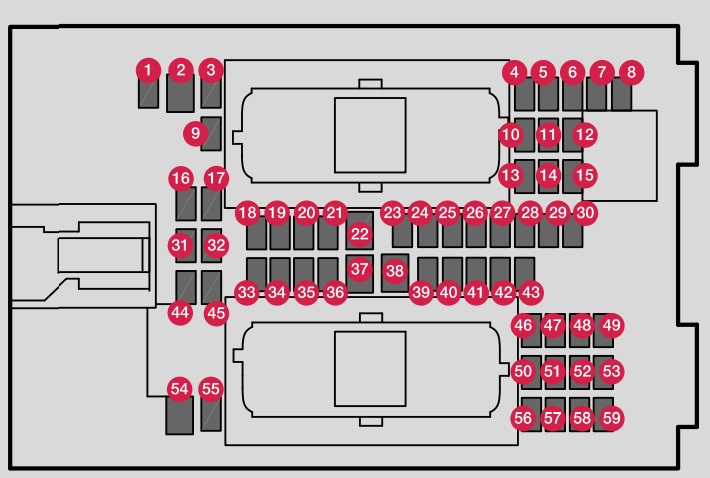

Pojistky – prostor pro cestující

Modul A (černý)

Číslo	Popis	Ampéráž [A]
1	Spínače ve dveřích řidiče	25
2	Spínače ve dveřích cestujícího	25
3	Spínače v zadních dveřích na straně řidiče	25
4	Spínače v zadních dveřích na straně cestujícího	25
5	–	–
6	Zásuvka 12 V v zavazadlovém prostoru	15
7	Odmlžovač zadního okna	30
8	–	–
9	Zásuvka na přívěs 2 *	15
10	Elektrické sedadlo řidiče *	25
11	Zásuvka na přívěs 1 *	40
12	Elektrické zadní dveře *	30

Modul B (bílý)

Číslo	Popis	Ampéráž [A]
1	Asistent parkování; Kamera asistenta parkování *.	5
2	Modul řízení Four C *	15
3	Vyhřívané sedadlo řidiče *	15
4	Vyhřívané sedadlo spolujezdce *	15
5	Vyhřívání zadních sedadel – strana spolujezdce	15
6	Modul řízení AWD	10
7	Vyhřívání zadních sedadel – strana řidiče *	15
8	–	–
9	Elektrické sedadlo spolujezdce *	25
10	Přístup bez klíče *	20
11	Elektrická parkovací brzda – strana řidiče *	30
12	–	–

Modul C (modrý)

Číslo	Popis	Ampéráž [A]
1	Displej navigačního systému *	10
2	–	–
3	Subwoofer*	25
4	Rádio satelitní SIRIUS *	5
5	Audio zesilovač*	25
6	Audio systém	15
7	Bluetooth hands-free kit	5
8	rezerva	–
9	rezerva	–
10	rezerva	–
11	rezerva	–
12	rezerva	–

Volvo XC60 (2011) – schéma pojistkové skříňky

Rok výroby: 2011.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC60 (2011) je pojistka č. 25 (zásuvka 12 V, přední a zadní sedadlo) v pojistkové skříňce v motorovém prostoru a pojistka č. 6 (zásuvka 12 V v prostoru pro náklad) v pojistkové skříňce zavazadlového prostoru (modul A). 2011-2012 – pojistky č. 7 (zásuvka 12 V – prostor pro náklad) a č. 22 (zásuvky 12 V) v pojistkové skříňce „A“ pod odkládací schránkou.

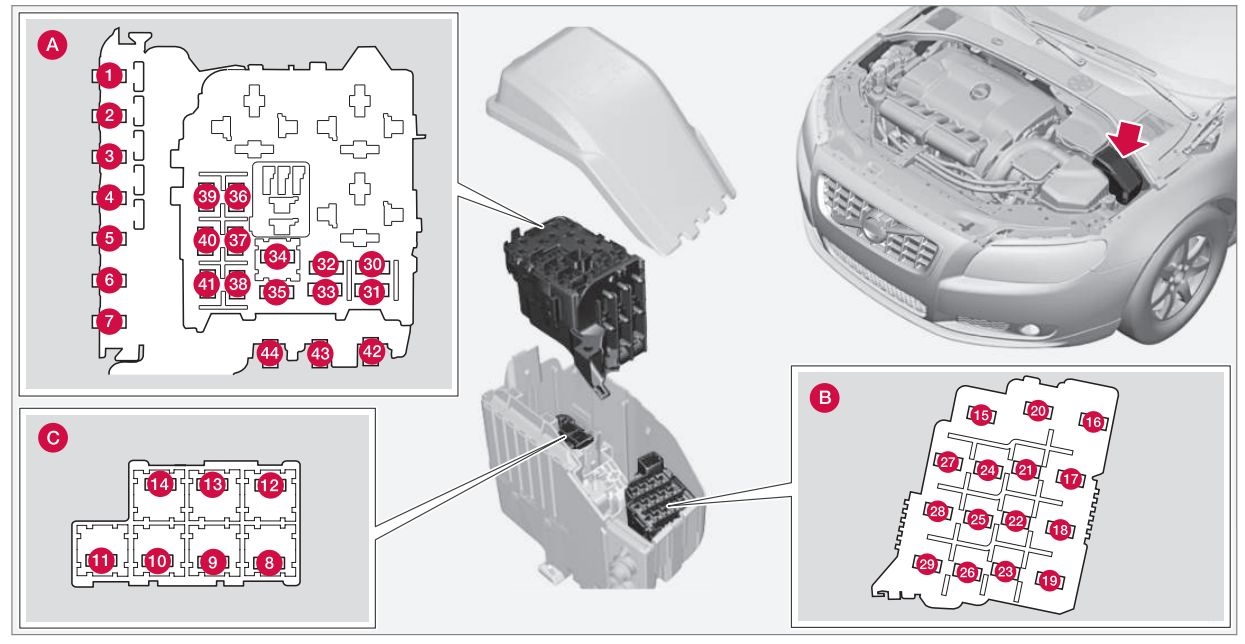

Pojistky – motorový prostor

A – Motorový prostor horní

B – Motorový prostor přední

C – Motorový prostor dolní

Číslo	Popis	Ampéráž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo*	20
9	Světlomety stěrače	30
10	–	–
11	Ventilátor systému klimatizace	40
12	–	–
13	ABS čerpadlo	40
14	ABS ventily	20
15	–	–
16	Aktivní vyrovnávání směrových světlometů*	10
17	Centrální elektrický modul	20
18	Napájení ABS 15	5
19	Rychlostně závislé řízení*	5
20	Řídicí jednotka motoru (ECM); Převody; SRS.	10
21	Vyhřívané trysky stěračů*	10

22	Čerpadlo podtlaku I5T	5
23	Osvětlovací panel	5
24	–	–
25	–	–
26	–	–
27	Pojistková skříňka motorového prostoru	5
28	Přídavné světlomety*	20
29	Klakson	15
30	Relé cívky; Řídicí jednotka motoru (ECM)	10
31	Řídicí jednotka – automatická převodovka	15
32	Kompresor klimatizace	15
33	Cívky relé	5
34	Relé startovacího motoru	30
35	Cívky zapalování	20
36	Řídicí jednotka motoru (ECM); Tělo škrticí klapky.	10
37	Systém vstřikování	15
38	Ventily motoru	10
39	Ventil EVAP; Vyhřívaná lambda sonda.	15
40	Vytápění ventilace podvozku	20
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	80
44	Elektrohydraulický posilovač řízení	100

Pojistky – prostor pro cestující

Pojistková skříňka A : Pojistky generální

Pojistková skříňka B : Pojistky řídicí jednotky

Poloha: pojistková skříňka A

Číslo	Popis	Ampéráž [A]
1	Pojistka: audio systém, Subwoofer*.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (prostor pro zavazadla)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích cestujícího	20
10	Ovládací prvky v pravých zadních dveřích cestujícího	20
11	Ovládací prvky v levých zadních dveřích cestujícího	20
12	Přístup bez klíče*	20
13	Řidičské sedadlo s pohonem*	20
14	Přední sedadlo cestujícího elektricky ovládané*	20

15	Sklo zadních sklápěcích*	15
16	–	–
17	Audio systém; Displej navigačního systému *	10
18	Systém zesílení	15
19	Bluetooth hands-free kit	5
20	–	–
21	Panoramatická střecha laminovaná* Dodatečné osvětlení; Senzor klimatizačního systému.	5
22	12 V zásuvka.	15
23	Vyhřívané přední sedadlo pasažéra*	15
24	Vyhřívané sedadlo řidiče*	15
25	–	–
26	Vyhřívané zadní pravé sedadlo*	15
27	Vyhřívané zadní levé sedadlo*	15
28	Asistent parkování*; Navigační systém Volvo*; Parkovací kamera*.	5
29	Modul řízení pohonu všech kol*	5
30	Aktivní systém podvozku*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampéráž [A]
1	Tergicristallo zadního víka	15
2	–	–
3	Dodatečné přední osvětlení; Elektrická sedadla*; Ovládací panel dveří řidiče.	7,5
4	Informační displej	5
5	Adaptivní tempomat ACC*; Upozornění na kolizi*.	10
6	Dodatečné osvětlení; Senzor deště*.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže, kryt zavazadlového prostoru.	10
9	Stříkací tryska zadního skla	15
10	Stříkací tryska předního skla	15
11	Odblokování zadního víka	10

12	Centrální zamykání zadního víka	10
13	Čerpadlo paliva	20
14	Dálkové ovládání; Senzor pohybu alarmu*; Systém klimatizace.	5
15	–	–
16	Alarm; Diagnostický systém na palubě.	5
17	–	–
18	Systém airbagů; Senzor hmotnosti pasažéra.	10
19	Adaptivní přední radar s tempomatem*	5
20	Pedál akcelerátoru; Elektricky ovládaná boční zrcátka; Vyhřívaná zadní sedadla*.	7,5
21	–	–
22	Brzdová světla	5
23	Panoramatická střecha laminovaná	20
24	Imobilizér	5

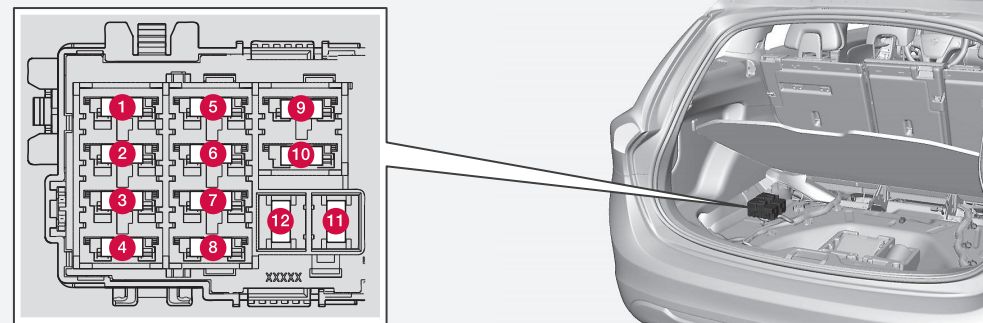

Pojistky – prostor pro cestující / zavazadlový prostor

Číslo	Popis	Ampéráž [A]
1	Elektrická parkovací brzda (levá strana)	30
2	Elektrická parkovací brzda (pravá strana)	30
3	Vyhřívané zadní sklo	30
4	Přípojka na přívěs 2*	15
5	Elektricky ovládané zadní dveře*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Přípojka na přívěs 1*	40
12	–	–

Volvo XC60 (2012) – schéma pojistkové skříňky

Rok výroby: 2012.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC60 (2012) je pojistka č. 25 (zásuvka 12 V, přední a zadní sedadlo) v pojistkové skříňce v motorovém prostoru a pojistka č. 6 (zásuvka 12 V v zavazadlovém prostoru) v pojistkové skříňce zavazadlového prostoru (modul A). 2011-2012 – pojistky č. 7 (zásuvka 12 V – zavazadlový prostor) a č. 22 (zásuvky 12 V) v pojistkové skříňce „A“ pod odkládací schránkou.

Pojistky – motorový prostor

A – Motorový prostor horní

B – Motorový prostor přední

C – Motorový prostor dolní

Číslo	Popis	Ampéráž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo *	20
9	Světlomety stěrače	30
10	–	–
11	Ventilátor systému klimatizace	40
12	–	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání směrových světlometů *	10
17	Centrální elektrický modul	20
18	ABS	5
19	Asistence řízení podle rychlosti *	5
20	Modul řízení motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky ostřikovače *	10

22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–
26	–	–
27	Pojistková skříňka motorového prostoru	5
28	Přídavné světlomety *	20
29	Klaksón	15
30	Cívky relé; Řídicí jednotka motoru (ECM).	10
31	Řídicí jednotka – automatická převodovka	15
32	Kompresor klimatizace	15
33	Cívky relé	5
34	Relé motorku startování	30
35	Cívky zapalování	20
36	Řídicí jednotka motoru	10
37	Systém vstřikování; Senzor hmotnosti vzduchu; Řídicí jednotka motoru.	15
38	Kompresor klimatizace; Ventily motoru.	10
39	Ventil EVAP; Vyhřívaný lambda senzor.	15
40	–	–
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	80
44	Elektrohydraulický posilovač řízení	100

Pojistky – prostor pro cestující

Pojistková skříňka A : Pojistky generální

Pojistková skříňka B : Pojistky řídicí jednotky

Poloha: pojistková skříňka A

Číslo	Popis	Ampéráž [A]
1	Automatický spínač systému Infotainment a pojistky 16-20,	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (prostor pro zavazadla)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích pasažéra	20
10	Ovládací prvky v pravých zadních dveřích pasažéra	20
11	Ovládací prvky v levých zadních dveřích pasažéra	20
12	Přístup bez klíče *	20
13	Sedadlo řidiče s pohonem *	20
14	Přední sedadlo pasažéra elektricky ovládané *	20

15	Sklo zadních sklápěcích*	15
16	Modul řízení systému Infotainment	5
17	Systém Infotainment; Rádiová satelitní SiriusXM ™.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pro cestující vzadu (RSE) *	7,5
21	Panoramatická střecha laminovaná *; Doplňkové osvětlení; Senzor klimatizačního systému.	5
22	12 V zásuvka.	15
23	Vyhřívané zadní sedadlo * (strana pasažéra)	15
24	Vyhřívané zadní sedadlo * (strana řidiče)	15
25	–	–
26	Vyhřívané přední sedadlo pasažéra *	15
27	Vyhřívané sedadlo řidiče *	15
28	Asistent parkování *; Modul řízení tažného zařízení *; Kamera asistenta parkování *.	5
29	Modul řízení pohonu všech kol *	5
30	Aktivní systém podvozku *	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampéráže [A]
1	Tergicristallo zadního víka	15
2	–	–
3	Dodatečné přední osvětlení; Ovládání okna ve dveřích řidiče; Sedadlo(a) s elektrickým nastavením *; Systém bezdrátového ovládání HomeLink® *.	7,5
4	Displej informací na přístrojové desce	5
5	Adaptivní tempomat; Upozornění na kolizi*.	10
6	Dodatečné osvětlení; Senzor deště*.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže na palivo.	10
9	Stříkací systém zadního skla	15
10	Stříkací systém předního skla	15
11	Odemknutí zadního víka	10

12	Centrální zamykání zadního víka	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačního systému; Senzor pohybu varování *.	5
15	–	–
16	Alarm; Palubní diagnostický systém.	5
17	–	–
18	Systém airbagů; Senzor hmotnosti pasažéra.	10
19	Systém varování o kolizi *	5
20	Pedál akcelerátoru; Funkce automatického zatemnění zrcátek; Vyhřívaná zadní sedadla *.	7,5
21	–	–
22	Brzdová světla	5
23	Panoramatická střecha laminovaná	20
24	Imobilizér	5

Pojistky – prostor pro cestující / zavazadlový prostor

Číslo	Popis	Ampéráž [A]
1	Elektrická parkovací brzda (levá strana)	30
2	Elektrická parkovací brzda (pravá strana)	30
3	Vyhřívané zadní sklo	30
4	Přípojka na přívěs 2 *	15
5	Elektrické víko *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Přípojka na přívěs 1 *	40
12	–	–

Volvo XC60 (2013) – schéma pojistkové skříňky

Rok výroby: 2013.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC60 (2013) je pojistka č. 7 (zásuvka 12 V – zavazadlový prostor) a č. 22 (zásuvky 12 V v konzole tunelu) v pojistkové skříňce „A“ pod zásuvkou.

Pojistky – motorový prostor

A – Motorový prostor horní

B – Motorový prostor přední

C – Motorový prostor dolní

Číslo	Popis	Ampéráže [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo*	20
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání světlometů*	10
17	Centrální elektrický modul	20
18	ABS	5
19	Rychlostně závislá asistence řízení*	5
20	Řídicí jednotka motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky ostřikovače*	10

22	–	–
23	Osvětlovací deska	5
24	–	–
25	–	–
26	–	–
27	Přístrojová deska motorového prostoru	5
28	Přídavné světlomety*	20
29	Klaksón	15
30	Relé cívky; Řídicí jednotka motoru (ECM).	10
31	Řídicí jednotka – automatická převodovka	15
32	Kompresor klimatizace	15
33	Cívky relé	5
34	Relé startovacího motoru	30
35	Cívky zapalování	20
36	Řídicí jednotka motoru	10
37	Systém vstřikování; Senzor hmotnosti vzduchu; Řídicí jednotka motoru.	15
38	Kompresor klimatizace; Ventily motoru.	10
39	Ventil EVAP; Ohřátá lambda sonda.	15
40	–	–
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	80
44	Elektrohydraulický posilovač řízení	100

Pojistky – odkládací schránka

Schéma pojistek A: Všeobecné pojistky

Schéma pojistek B: Pojistky řídicí jednotky

Poloha: schéma pojistek A

Číslo	Popis	Ampéráž [A]
1	Automatický spínač systému Infotainment a pojistky 16-20	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (prostor pro cestující)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích pasažéra	20
10	Ovládací prvky v zadních dveřích pravého pasažéra	20
11	Ovládací prvky v zadních dveřích levého pasažéra	20
12	Přístup bez klíče*	20
13	Sedačka řidiče s pohonem*	20
14	Sedačka předního pasažéra s elektrickým pohonem*	20

15	Sklo na opěrku hlavy vzadu*	15
16	Modul řízení systému Infotainment	5
17	Systém Infotainment; Rádiová satelitní SiriusXM™.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pro cestující vzadu (RSE) *	7,5
21	Panoramatická střecha laminovaná*; Dodatečné osvětlení; Senzor systému klimatizace.	5
22	12 V zásuvka.	15
23	Zadní sedadlo vyhřívané* (strana pasažéra)	15
24	Zadní sedadlo vyhřívané* (strana řidiče)	15
25	–	–
26	Přední sedadlo pasažéra vyhřívané*	15
27	Vyhřívané sedadlo řidiče*	15
28	Asistent parkování*; Modul řízení tažného zařízení*; Kamera asistenta parkování*.	5
29	Modul řízení pohonu všech kol*	5
30	Systém aktivního odpružení*	10

Poloha: schéma pojistek B

Číslo	Popis	Ampéráž [A]
1	Stěrač zadních dveří	15
2	–	–
3	Dodatečné přední osvětlení; ovládání okna ve dveřích řidiče; Sedadlo(a) s elektrickým nastavením*; Systém bezdrátového ovládání HomeLInk®.	7,5
4	Displej informací na přístrojové desce	5
5	Adaptivní tempomat; Upozornění na kolizi*	10
6	Dodatečné osvětlení; Senzor deště*.	7,5
7	Modul řízení	7,5
8	Centrální zamykání: dvířka nádrže na palivo.	10
9	Stříkací tryska zadního skla	15
10	Stříkací tryska předního skla	15
11	Zámek zadních dveří	10

12	Elektricky sklopné opěrky hlavy	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačního systému; Senzor pohybu alarmu*.	5
15	–	–
16	Alarm; Diagnostický systém palubního počítače.	5
17	–	–
18	Systém airbagů; Senzor hmotnosti pasažéra.	10
19	Systém varování před kolizí *	5
20	Pedál akcelerátoru; Funkce automatického zatiňování zrcátek; Vyhřívaná zadní sedadla*.	7,5
21	–	–
22	Brzdová světla	5
23	Laminovaný panoramatický střešní okno	20
24	Imobilizér	5

Pojistky – prostor pro cestující/zavazadlový prostor

Číslo	Popis	Ampéráž [A]
1	Elektrická parkovací brzda (levá strana)	30
2	Elektrická parkovací brzda (pravá strana)	30
3	Vyhřívané zadní sklo	30
4	Zásuvka na přívěs 2*	15
5	Elektricky ovládané zadní dveře*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka na přívěs 1*	40
12	–	–

Volvo XC60 (2014) – schéma pojistkové skříňky

Rok výroby: 2014.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC60 (2014) jsou pojistky č. 7 (zásuvka 12 V – zavazadlový prostor) a č. 22 (zásuvky 12 V v tunelové konzole) v pojistkové skříňce „A“ pod prostorem pro cestující.

Pojistky – motorový prostor

A – Motorový prostor horní

B – Motorový prostor přední

C – Motorový prostor dolní

Číslo	Popis	Ampéráž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo *	20
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání směrových světlometů *	10
17	Centrální elektrický modul	20
18	ABS	5
19	Rychlostně závislé posilování řízení *	5
20	Modul řízení motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky ostřikovače *	10

22	–	–
23	Osvětlení panel	5
24	–	–
25	–	–
26	–	–
27	Pojistková skříňka motorového prostoru	5
28	Dodatečná světla *	20
29	Klaksón	15
30	Cívky relé; Řídicí jednotka motoru (ECM).	10
31	Řídicí jednotka – automatická převodovka	15
32	Kompresor klimatizace	15
33	Cívky relé	5
34	Relé motorku startování	30
35	Cívky zapalování	20
36	Řídicí jednotka motoru	10
37	Systém vstřikování; Senzor hmotnosti vzduchu; Řídicí jednotka motoru.	15
38	Kompresor klimatizace; Ventily motoru; Řídicí jednotka motoru (6 válců); Solenoidy (pouze 6 válců bez turba).	10
39	Ventil EVAP; Senzor ohřátého kyslíku.	15
40	–	–
41	Detekce úniků paliva	5
42	Čerpadlo chladicí kapaliny (motory 4 válce)	50
43	Chladicí ventilátor	80
44	Elektrohydraulický posilovač řízení	100

Pojistky – vano odkládací schránky

Pojistková skříňka A : Pojistky generální

Pojistková skříňka B : Pojistky modulu řídicí jednotky

Poloha: pojistková skříňka A

Číslo	Popis	Ampéráže [A]
1	Automatický spínač systému Infotainment a pojistky 16-20,	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (prostor pro cestující)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích pasažéra	20
10	Ovládací prvky v zadních dveřích pravého pasažéra	20
11	Ovládací prvky v zadních dveřích levého pasažéra	20
12	Přístup bez klíče *	20
13	Sedadlo řidiče s pohonem *	20
14	Přední sedadlo pasažéra elektricky nastavitelné *	20

15	Stěrač předního skla; Stěrač zadního skla.	25
16	Modul řízení systému Infotainment	5
17	Systém Infotainment; Rádiový satelit SiriusXM ™.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pro cestující na zadních sedadlech (RSE) *	7,5
21	Panoramatická střecha laminovaná *; Dodatečné osvětlení; Senzor systému klimatizace.	5
22	12 V zásuvky.	15
23	Zadní vyhřívané sedadlo * (strana cestujícího)	15
24	Zadní vyhřívané sedadlo * (strana řidiče)	15
25	–	–
26	Přední vyhřívané sedadlo cestujícího *	15
27	Vyhřívané sedadlo řidiče *	15
28	Asistent parkování *; Modul řízení tažného zařízení *; Kamera asistenta parkování *.	5
29	Modul řízení pohonu všech kol *	15
30	Systém aktivního podvozku *	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampéráž [A]
1	Stěrač zadního víka	15
2	–	–
3	Dodatečné přední osvětlení; Ovládání skla ve dveřích řidiče; Sedadlo(a) s elektrickým nastavením *; Systém bezdrátového ovládání HomeLink® *.	7,5
4	Přístrojová deska	5
5	Adaptivní tempomat; Upozornění na kolizi *.	10
6	Dodatečné osvětlení; Senzor deště *.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže.	10
9	Vyhřívaný volant *	15
10	Vyhřívané čelní sklo *	15
11	Zámek zadního víka	10

12	Elektricky sklopné opěrky hlavy *	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačního systému	5
15	–	–
16	Alarm, palubní diagnostický systém	5
17	–	–
18	Systém airbagů; Senzor hmotnosti pasažéra.	10
19	Systém varování před kolizí *	5
20	Pedál akcelerátoru; Funkce automatického zatemnění zrcátek; Vyhřívaná zadní sedadla *.	7,5
21	–	–
22	Brzdová světla	5
23	Panoramatická střecha z laminátu	20
24	Imobilizér	5

Pojistky – prostor pro cestující / zavazadlový prostor

Číslo	Popis	Ampéráž [A]
1	Elektrická parkovací brzda (levá strana)	30
2	Elektrická parkovací brzda (pravá strana)	30
3	Vyhřívané zadní sklo	30
4	Zásuvka na přívěs 2 *	15
5	Elektrické víko kufru *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka na přívěs 1 *	40
12	–	–

Volvo XC60 (2015) – schéma pojistkové skříňky

Rok výroby: 2015.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC60 je pojistka č. 7 (zásuvka 12 V – zavazadlový prostor) a č. 22 (zásuvky 12 V ve středové konzole) v pojistkové skříňce „A“ pod zásuvkou.

Pojistky – motorový prostor

A – Motorový prostor horní

B – Motorový prostor přední

C – Motorový prostor dolní

Přiřazení pojistek v motorovém prostoru (2015)

Nr	Popis	Ampéry [A]
Nr	Popis	Ampéry [A]
1	Modul elektrického centrálního spínače pod odkládací schránkou (nepoužívá se ve vozidlech s volitelnou funkcí Start/Stop)	50
2	Modul elektrického centrálního spínače pod odkládací schránkou	50
3	Modul elektrického centrálního spínače v prostoru pro cestující (nepoužívá se ve vozidlech s volitelnou funkcí Start/Stop)	60
4	Modul elektrického centrálního spínače pod odkládací schránkou (nepoužívá se ve vozidlech s volitelnou funkcí Start/Stop)	60
5	Modul elektrického centrálního spínače pod odkládací schránkou (nepoužívá se ve vozidlech s volitelnou funkcí Start/Stop)	60
6	–
7	–
8	Přední sklo na straně řidiče (možnost)	40
9	Stěrače	30
10	–
11	Ventilátor systému klimatizace (nepoužívá se ve vozidlech s volitelnou funkcí Start/Stop)	40
12	Přední sklo, na straně pasažéra (možnost)	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Ostřikovače světlometů	20
16	Aktivní vyrovnávání směrových světlometů	10
17	Modul elektrického centrálního spínače (pod odkládací schránkou)	20
18	ABS	5
19	Regulovatelná síla řízení (možnost)	5
20	Modul řízení motoru (ECM); Převody; SRS.	10
21	Vyhřívané trysky stěračů (možnost)	10
22
23	Osvětlovací panel	5
24

Nr	Popis	Ampéry [A]
25
26
27	Vinutí relé	5
28	Pomocné světlomety (možnost)	20
29	Klakson	15
30	Vinutí relé; Řídicí jednotka motoru (ECM).	10
31	Řídicí jednotka – automatická převodovka	15
32	Kompresor klimatizace (ne motory 4 válce)	15
33	Vinutí relé klimatizace; Vinutí relé v chladné zóně motorového prostoru pro Start/Stop.	5
34	Relé startovacího motoru (nepoužívá se ve vozidlech s funkcí Start/Stop jako možnost)	30
35	Řídicí jednotka motoru (motory 4 válce); Vinutí zapalování (motory 5-/6-válce); Kondenzátor (motory 6 válce).	20
36	Řídicí jednotka motoru (motory 4 válce)	20
36	Řídicí jednotka motoru (motory 5 válce a 6 válce)	10
37	Motory 4 válce: měřicí přístroj hmotnosti vzduchu, termostat, ventil EVAP.	10
37	Motory 5-/6-válce: systém vstřikování, měřicí přístroj hmotnosti vzduchu (jen motory 6 válce), řídicí jednotka motoru.	15
38	Kompresor klimatizace (motory 5/6 válce); Ventily motoru, řídicí jednotka motoru (motory 6 válce); Elektromagnety (jen 6 válce bez turbokompresoru); Měřicí přístroj hmotnosti vzduchu (jen 6 válce).	10
38	Ventily motoru; Čerpadlo oleje; Vyhřívaná lambda sonda (motory 4 válce).	15
39	Vyhřívané lambda sondy přední/zadní (motory 4 válce); Ventil EVAP (motory 5-/6-válce); Vyhřívané lambda sondy (motory 5-/6-válce).	15
40	Vinutí zapalování	15
41	Detekce úniků paliva (motory 5-/6-válce); Řídicí jednotka mřížky chladiče (motory 5 válce).	5
41	Detekce úniků paliva; Relé klimatizace (motory 4 válce).	15
42	Čerpadlo chladicí kapaliny (motory 4 válce)	50
43	Ventilátor chlazení	60 (motory 4/5 válce)
43	Ventilátor chlazení	80 (motory 6 válce)
44	Posilovač řízení	100

Pojistky 16 – 33 a 35 – 41 mohou být v případě potřeby vyměněny kdykoli.
Pojistky 1 – 15, 34 a 42 – 44 jsou relé/spínače automatické a musí být odstraněny nebo vyměněny pouze technikem servisu Volvo vyškoleným a kvalifikovaným.

Pod odkládací schránkou (pojistková skříňka A)

Přiřazení pojistek pod odkládací schránkou (pojistková skříňka A – 2015)

Č.	Popis	Ampéry [A]
Č.	Popis	Ampéry [A]
1	Spínač obvodu informačního a zábavního systému a pojistky 16-20	40
2	Stěrače předního a zadního čelního skla	25
3
4
5
6
7	Zásuvka 12 V (motorový prostor)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládání ve dveřích předního spolujezdce	20
10	Ovládání v zadních dveřích pravého spolujezdce	20
11	Ovládání v zadních dveřích levého spolujezdce	20
12	Přístup bez klíče (možnost)	20
13	Sedadlo řidiče s elektrickým ovládáním (možnost); Elektricky nastavitelná bederní opěrka (možnost).	20
14	Sedadlo předního spolujezdce elektricky nastavitelné (možnost); Elektricky nastavitelná bederní opěrka (možnost).	20

Č.	Popis	Ampéry [A]
15
16	Systém informací a zábavy; Rádiová satelitní Sirius (možnost).	5
17	Audio systém; Displej navigačního systému (možnost).	10
18	Systém informací a zábavy	15
19	Bluetooth hands-free kit	5
20
21	Panoramatická střecha laminovaná (možnost); Osvětlení na uvítanou; Senzor klimatizačního systému	5
22	12 V zásuvky v konzole mezi sedadly	15
23	Vyhřívané zadní sedadlo (strana spolujezdce) (možnost)	15
24	Vyhřívané zadní sedadlo (strana řidiče) (možnost)	15
25	–
26	Vyhřívané přední sedadlo spolujezdce (možnost)	15
27	Vyhřívané sedadlo řidiče (možnost)	15
28	Asistence při parkování (možnost); Modul řízení tažného zařízení (možnost); Kamera pro asistenci při parkování (možnost); Systém informací o mrtvém úhlu (BLIS) (možnost).	5
29	Modul řízení pohonu všech kol (možnost)	15
30	Aktivní systém podvozku (možnost)	10

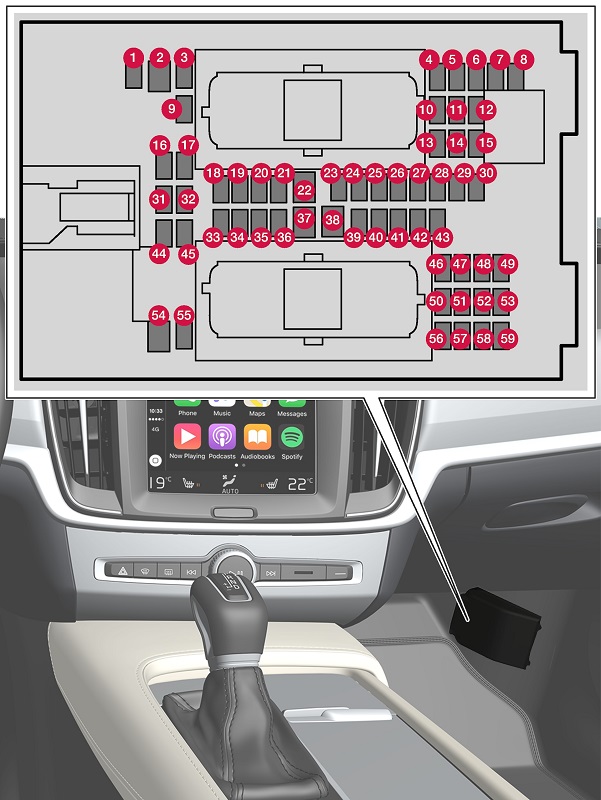

Pod odkládací schránkou (pojistková skříňka B)

Přiřazení pojistek pod odkládací schránkou (pojistková skříňka B – 2015)

Číslo	Popis	Ampéry [A]
Číslo	Popis	Ampéry [A]
1	Stěrač zadního víka	15
2	–
3	Osvětlení předního stropu; Elektrická okna ve dveřích řidiče; Elektricky nastavitelná sedadla (možnost); Systém bezdrátového ovládání HomeLINK® (možnost); Elektricky nastavitelná bederní opěrka (možnost)	7,5
4	Přístrojová deska	5
5	Adaptivní tempomat; Upozornění na kolizi (možnost).	10
6	Externí osvětlení; Senzor deště (možnost).	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dveře nádrže, kryt zavazadlového prostoru	10
9	Vyhřívaný volant (možnost)	15
10	Vyhřívané přední čelní sklo (možnost)	15
11	Odemknutí zadního víka	10

Číslo	Popis	Ampéry [A]
12	Elektricky sklopné opěrky hlavy vzadu (možnost)	10
13	Čerpadlo paliva	20
14	Okenní kontrola systému klimatizace	5
15	–
16	Alarm; Diagnostický systém na palubě.	5
17	–
18	Systém airbagů; Systém hmotnosti spolujezdce.	10
19	Systém upozornění na kolizi (možnost)	5
20	Pedál akcelerátoru; Elektrická zpětná zrcátka; Vyhřívaná zadní sedadla (možnost).	7,5
21	–
22	Brzdová světla	5
23	Panoramatická střecha laminovaná (možnost)	20
24	Imobilizér	5

Oblast nakládky/zavazadlový prostor

Přiřazení pojistek v prostoru pro cestující (2015-2017)

Číslo	Popis	Ampéry [A]
1	Parkovací brzda elektrická (levá strana)	30
2	Parkovací brzda elektrická (pravá strana)	30
3	Vyhřívané zadní sklo	30
4	Přípojka pro přívěs 2 (možnost)	15
5	Elektrické dveře (možnost)	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Přípojka pro přívěs 1 (možnost)	40
12	–	–

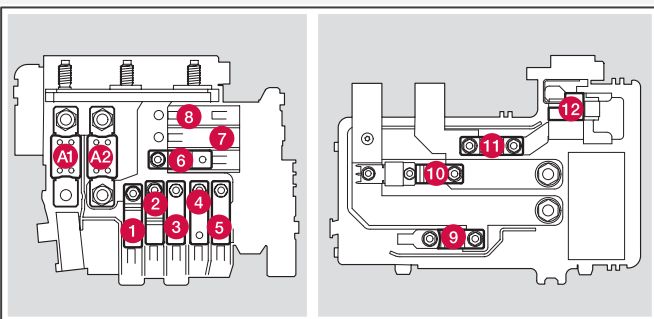

Studená zóna v motorovém prostoru

Přiřazení pojistek v studené zóně motorového prostoru (2015)

Číslo	Popis	Ampéry [A]
A1	Spínač: modul elektrického řízení v motorovém prostoru	175
A2	Spínač: pojistková skříňka pod zásuvkou, modul elektrického řízení v zavazadlovém prostoru	175
1
2	Spínač: pojistková skříňka B pod zásuvkou	50
3	Spínač: pojistková skříňka A pod zásuvkou	60
4	Spínač: pojistková skříňka A pod zásuvkou	60
5	Spínač: modul elektrického řízení v zavazadlovém prostoru	60
6	Ventilátor systému klimatizace	40
7
8
9	Relé startovacího motorku	30
10	Interní dioda	50
11	Pomocná baterie	70
12	Modul elektrického řízení: referenční napětí pomocné baterie, bod nabíjení pomocné baterie	15

Pojistky A1, A2 a 1–11 jsou relé/spínače automatické a musí být odstraněny nebo nahrazeny pouze technikem servisu Volvo vyškoleným a kvalifikovaným.
Pojistka 12 může být nahrazena kdykoli, je-li to nutné.

Volvo XC60 (2016) – schéma pojistek

Rok výroby: 2016.

Pojistka zapalovače cigaret (zásuvka napájení) v Volvo XC60 (2016) jsou pojistky č. 7 (zásuvka 12 V – zavazadlový prostor) a č. 22 (zásuvky 12 V ve středové konzole) v pojistkové skříňce „A“ pod prostorem pro cestující.

Pojistky – motorový prostor

A – Motorový prostor horní

B – Motorový prostor přední

C – Motorový prostor dolní

Číslo	Popis	Ampéry [A]
1	Spínač: elektrický modul centrálně pod odkládací schránkou A	50
2	Spínač: elektrický modul centrálně pod odkládací schránkou	50
3	Spínač: elektrický modul centrálně v zavazadlovém prostoru A	60
4	Spínač: elektrický modul centrálně pod odkládací schránkou A	60
5	Spínač: elektrický modul centrálně pod odkládací schránkou A	60
6	–	–
7	–	–
8	Přední čelní sklo *- strana řidiče	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizace A	40
12	Přední čelní sklo * – strana spolujezdce	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Ostřikovače světlometů	20
16	Aktivní vyrovnávání světlometů *	10
17	Elektrický modul centrálně (pod odkládací schránkou)	20
18	ABS	5
19	Regulovatelná síla řízení *	5
20	Řídicí jednotka motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané ostřikovače *	10
22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–

26	–	–
27	Cívky relé	5
28	Dodatečná světla *	20
29	Klakson	15
30	Cívky relé, řídicí jednotka motoru (ECM)	10
31	Řídicí jednotka – automatická převodovka	15
32	Kompresor klimatizace (neplatí pro motory s 4 válci)	15
33	Cívky relé klimatizace; Cívky relé v studené zóně motorového prostoru pro Start / Stop.	5
34	Relé startovacího motoru A	30
35	Řídicí jednotka motoru (motory s 4 válci); Zapalovací cívky (motory s 5 válci).	20
36	Řídicí jednotka motoru (motory s 4 válci)	20
	Řídicí jednotka motoru (motory s 5 válci)	10
37	Motory s 4 válci: měřicí přístroj hmotnosti vzduchu, termostat, ventil EVAP.	10
	Motory s 5 válci: systém vstřikování, řídicí jednotka motoru.	15
38	Kompresor klimatizace (motory s 5 válci); Ventily motoru; Senzor hladiny oleje (pouze 5 válců).	10
	Ventily motoru; Čerpadlo oleje; Lambda sonda s centrálním ohřevem (motory s 4 válci).	15
39	Senzory kyslíku s předním a zadním ohřevem (motory s 4 válci); Ventil EVAP (motory s 5 válci); Senzory kyslíku s ohřevem (motory s 5 válci).	15
40	Čerpadlo oleje; Ohřívač bloku; Čerpadlo chladicí kapaliny (motory s 5 válci)	10
	Zapalovací cívky (motory s 4 válci)	15
41	Zjištění úniků paliva (motory s 5 válci); Řídicí jednotka mřížky chladiče (motory s 5 válci).	5
	Zjištění úniků paliva; Elektromagnet klimatizace (motory s 4 válci).	7,5
42	Čerpadlo chladicí kapaliny (motory s 4 válci)	50
43	Ventilátor chlazení	60 nebo 80 (motory s 4 válci)
		60 (motory s 5 válci)
44	Posilovač řízení	100
* – Možnost / dodatečné vybavení, další informace, viz Úvod
A – Tato poloha se nepoužívá ve vozidlech s volitelnou funkcí Start / Stop

Pojistky – prostor pro cestující

Pojistková skříňka A : Pojistky generální

Pojistková skříňka B : Pojistky modulu řízení

Poloha: pojistková skříňka A

Číslo	Popis	Ampéry [A]
1	Automatický spínač systému Infotainment a pojistky 16-20	40
2	Ostřikovače předního čelního skla	25
3	–	–
4	–	–
5	–	–
6	–	–
7	Vývod 12 V (prostor pro zavazadla)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v pravých zadních dveřích spolujezdce	20
11	Ovládací prvky v levých zadních dveřích spolujezdce	20
12	Přístup bez klíče *	20
13	Motorizované sedadlo řidiče *	20
14	Elektrické přední sedadlo spolujezdce *	20

15	–	–
16	Displej systému infotainment	5
17	Audio systém s navigací: zesilovač, satelitní rádio SiriusXM ™ *.	10
18	Modul řízení Sensus	15
19	Bluetooth hands-free kit	5
20	–	–
21	Panoramatická střecha laminovaná *; Dodatečné osvětlení; Senzor systému klimatizace.	5
22	Zásuvka 12 V v konzole mezi sedadly	15
23	Zadní sedadlo vyhřívané * (strana spolujezdce)	15
24	Zadní sedadlo vyhřívané * (strana řidiče)	15
25	–	–
26	Přední sedadlo spolujezdce vyhřívané *	15
27	Sedadlo řidiče vyhřívané *	15
28	Asistent parkování *; Systém informování o mrtvém úhlu (BLIS) *; Parkovací kamera *.	5
29	Modul řízení pohonu všech kol *	15
30	Systém aktivního odpružení *	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampéry [A]
1	Stěrač stěrače portálu zadních dveří	15
2	–	–
3	Dodatečné přední osvětlení; Ovládání okna ve dveřích řidiče; Elektricky nastavitelná sedadla *.	7,5
4	Přístrojová deska	5
5	Adaptivní tempomat; Upozornění na kolizi *.	10
6	Dodatečné osvětlení; Senzor deště *; Systém bezdrátového ovládání HomeLink® *.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže.	10
9	Elektricky vyhřívaný volant *	15
10	Elektricky vyhřívané čelní sklo *	15
11	Zámek portálu zadních dveří	10

12	Elektricky sklopné opěrky hlavy *	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačního systému	5
15	–	–
16	Alarm; Diagnostický systém palubního počítače.	5
17	Satelitní rádio *; Zesilovač audio systému.	10
18	Systém airbagů; Senzor hmotnosti spolujezdce.	10
19	Systém varování před kolizí *	5
20	Senzor pedálu akcelerátoru; Funkce automatického stmavení zrcátek; Vyhřívaná zadní sedadla *.	7,5
21	–	–
22	Brzdová světla	5
23	Aktuátor otevírací střechy *	20
24	Imobilizér	5

Pojistky – prostor pro cestující / zavazadlový prostor

Číslo	Popis	Ampéry [A]
1	Elektrická parkovací brzda (levá strana)	30
2	Elektrická parkovací brzda (pravá strana)	30
3	Vyhřívané zadní sklo	30
4	Zásuvka pro přívěs 2 *	15
5	Elektricky ovládané dveře zavazadlového prostoru *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka pro přívěs 1 *	40
12	–	–

Pojistky – zóna studená motorového prostoru (pouze Start / Stop) – Možnost pro motory s 4 válci

Číslo	Popis	Ampéry [A]
A1	Spínač automatický: elektrický modul centrálně v motorovém prostoru	175
A2	Spínač automatický: pojistková skříňka pod prostorem pro cestující, elektrický modul centrálně v zavazadlovém prostoru	175
1	–	–
2	Spínač automatický: pojistková skříňka B pod prostorem pro cestující	50
3	Spínač automatický: pojistková skříňka A pod prostorem pro cestující	60
4	Spínač automatický: pojistková skříňka A pod prostorem pro cestující	60
5	Spínač automatický: elektrický modul centrálně v zavazadlovém prostoru	60
6	Ventilátor systému klimatizace	40
7	–	–
8	–	–
9	Relé startovacího motorku	30
10	Interní dioda	50
11	Pomocná baterie	70
12	Elektrický modul centrálně: referenční napětí pomocné baterie, bod nabíjení pomocné baterie	15

Volvo XC60 (2017-2018) – schéma pojistkové skříňky

Rok výroby: 2017, 2018.

Pojistka zapalovače cigaret (zásuvka napájení) v Volvo XC60 (2017-2018) je pojistka 22 v pojistkové skříňce v odkládací schránce.

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Poloha	Popis	Ampéry [A]
1	Spínač automatický: modul elektrický centrálně pod odkládací schránkou A	50
2	Spínač automatický: modul elektrický centrálně pod odkládací schránkou	50
3	Spínač automatický: modul elektrický centrálně v zavazadlovém prostoru A	60
4	Spínač automatický: modul elektrický centrálně pod odkládací schránkou A	60
5	Spínač automatický: modul elektrický centrálně pod odkládací schránkou A	60
6	–	–
7	–	–
8	Přední čelní sklo *, strana řidiče	40
9	Stěrače	30
10	–	–
11	Ventilátor systému klimatizace A	40
12	Přední čelní sklo *, strana spolujezdce	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Ostřikovací trysky světlometů	20
16	Aktivní vyrovnávání světlometů *	10
17	Modul elektrický centrálně (pod odkládací schránkou)	20
18	ABS	5
19	Regulovatelná síla řízení *	5
20	Modul řízení motoru (ECM), převodovka, SRS	10
21	Vyhřívané trysky ostřikovacích zařízení *	10
22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–

26	–	–
27	Relé cívky	5
28	Přídavná světla *	20
29	Klaksón	15
30	Relé cívky, řídicí jednotka motoru (ECM)	10
31	Řídicí jednotka – automatická převodovka	15
32	Kompresor klimatizace (ne pro motory s 4 válci)	15
33	Relé A / C, relé cívky v studené zóně motorového prostoru pro Start / Stop	5
34	Relé startování A	30
35	Řídicí jednotka motoru (motory s 4 válci), zapalovací cívky (motory s 5 válci)	20
36	Řídicí jednotka motoru (motory s 4 válci)	20
	Řídicí jednotka motoru (motory s 5 válci)	10
37	Motory s 4 válci: měřicí přístroj hmotnosti vzduchu, termostat, ventil EVAP	10
	Motory s 5 válci: systém vstřikování, řídicí jednotka motoru	15
38	Kompresor klimatizace (motory s 5 válci), ventily motoru, senzor hladiny oleje (jen 5 válců)	10
	Ventily motoru / olejové čerpadlo / lambda sonda s centrálním vyhříváním (motory s 4 válci)	15
39	Senzory kyslíku přední / zadní vyhřívané (motory s 4 válci), ventil EVAP (motory s 5 válci), senzory kyslíku vyhřívané (motory s 5 válci)	15
40	Olejové čerpadlo / vyhřívač olejové vany / čerpadlo chladicí kapaliny (motory s 5 válci)	10
	Zapalovací cívky (motory s 4 válci)	15
41	Detekce úniků paliva (motory s 5 válci), řídicí jednotka žaluzie chladiče (motory s 5 válci)	5
	Detekce úniků paliva, elektromagnet klimatizace (motory s 4 válci)	7,5
42	Čerpadlo chladicí kapaliny (motory s 4 válci)	50
43	Chladicí ventilátor	60 nebo 80 (motory s 4 válci)
		60 (motory s 5 válci)
44	Posilovač řízení	100
* – Možnost / dodatečné vybavení, další informace, viz Úvod
A – Tato poloha není použita ve vozidlech s volitelnou funkcí Start / Stop

Pojistky – prostor pro cestující

Pojistková skříňka A : Pojistky generální

Pojistková skříňka B : Pojistky řídicí jednotky

Poloha: pojistková skříňka A

Poloha	Popis	Ampéry [A]
1	Spínač automatického systému Infotainment a pojistky 16-20	40
2	Ostřikovací trysky čelního skla	25
3	–	–
4	–	–
5	–	–
6	–	–
7	Vývod 12 V (vano bagagli)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích cestujícího	20
10	Ovládací prvky v zadních dveřích pravého cestujícího	20
11	Ovládací prvky v zadních dveřích levého cestujícího	20
12	Přístup bez klíče *	20
13	Sedadlo řidiče s pohonem *	20
14	Přední sedadlo cestujícího elektricky ovládané *	20

15	–	–
16	Displej systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM ™ *	10
18	Modul řízení Sensus	15
19	Bluetooth hands-free kit	5
20	–	–
21	Panoramatická střecha laminovaná * Dodatečné osvětlení, senzor systému klimatizace	5
22	12 V zásuvka v konzole mezi sedadly	15
23	Vyhřívané zadní sedadlo * (strana spolujezdce)	15
24	Vyhřívané zadní sedadlo * (strana řidiče)	15
25	–	–
26	Vyhřívané přední sedadlo spolujezdce *	15
27	Vyhřívané sedadlo řidiče *	15
28	Asistent parkování * Systém informování o mrtvém úhlu (BLIS) *, parkovací kamera *	5
29	Modul řízení pohonu všech kol *	15
30	Systém aktivního odpružení *	10

Poloha: pojistková skříňka B

Poloha	Popis	Ampéry [A]
1	Stěrač zadních dveří	15
2	–	–
3	Dodatečné přední osvětlení, ovládání okna ve dveřích řidiče, elektricky nastavitelné sedadla *	7,5
4	Přístrojová deska	5
5	Adaptivní tempomat / varování před kolizí *	10
6	Dodatečné osvětlení, senzor deště *, systém bezdrátového ovládání HomeLink® *	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže	10
9	Vyhřívaný volant *	15
10	Vyhřívané čelní sklo *	15
11	Zámek zadních dveří	10

12	Elektricky sklopné opěrky hlavy *	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačního systému	5
15	–	–
16	Alarm, diagnostický systém palubního počítače	5
17	Satelitní rádio *, zesilovač audio systému	10
18	Systém airbagů, senzor hmotnosti spolujezdce	10
19	Systém varování před kolizí *	5
20	Senzor pedálu akcelerátoru, funkce automatického zatemnění zrcátek, vyhřívaná zadní sedadla *	7,5
21	–	–
22	Brzdová světla	5
23	Aktuátor otevíracího střešního okna *	20
24	Imobilizér	5

Pojistky – motorový prostor / zavazadlový prostor

Poloha	Popis	Ampéry [A]
1	Parkovací brzda elektrická (levá strana)	30
2	Parkovací brzda elektrická (pravá strana)	30
3	Vyhřívané zadní sklo	30
4	Zásuvka přívěsu 2 *	15
5	Elektricky ovládané zadní dveře *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka přívěsu 1 *	40
12	–	–

Pojistky – studená zóna motorového prostoru (jen Start / Stop) – Možnost pro motory s 4 válci

Poloha	Popis	Ampéry [A]
A1	Spínač automatický: modul elektrický centrální v motorovém prostoru	175
A2	Spínač automatický: pojistková skříňka pod prostorem pro cestující, modul elektrický centrální v zavazadlovém prostoru	175
1	–	–
2	Spínač automatický: pojistková skříňka B pod prostorem pro cestující	50
3	Spínač automatický: pojistková skříňka A pod prostorem pro cestující	60
4	Spínač automatický: pojistková skříňka A pod prostorem pro cestující	60
5	Spínač automatický: modul elektrický centrální v zavazadlovém prostoru	60
6	Ventilátor systému klimatizace	40
7	–	–
8	–	–
9	Relé startování	30
10	Dioda vnitřní	50
11	Baterie pomocná	70
12	Modul elektrický centrální: napětí referenční baterie pomocné, bod nabíjení baterie pomocné	15

Volvo XC60 – schéma pojistky

Rok výroby: 2019.

Pojistky zapalovače cigaret (zásuvky napájení) v Volvo XC60 jsou pojistky č. 24 (zásuvka 12 V v konzole tunelu předního), č. 25 (zásuvka 12 V v konzole tunelu mezi zadními sedadly), č. 26 (zásuvka 12 V v zavazadlovém prostoru) v pojistkové skříňce v motorovém prostoru, a pojistka č. 2 (zásuvka 230V v konzole tunelu) v pojistkové skříňce pod odkládací schránkou.

2019

Motorový prostor

Přiřazení pojistek v motorovém prostoru (2019)

Č.	Ampéry [A]	Funkce
Č.	Ampéry [A]	Funkce
1	–	Není použito
2	–	Není použito
3	–	Není použito
4	15	Zapalovací cívky (benzín); Zapalovací svíčky (benzín).
5	15	Elektromagnet čerpadla oleje; Magnetická spojka klimatizace; Ohřívaný senzor kyslíku, centrální (benzín); Ohřívaná lambda sonda zadní (nafta).
6	7,5	Regulátory podtlaku; Ventil impulzního výkonu (nafta).
7	20	Modul řízení motoru; Startování motoru; Jednotka tělesa škrticí klapky; Ventil EGR (nafta); Senzor polohy turbodmychadla (nafta); Ventil turbodmychadla (benzín).
8	5	Modul řízení motoru
9	–	Není použito
10	10	Solenoidy (benzín); Termostat systému chlazení motoru (benzín); Čerpadlo chlazení EGR (nafta); Modul řízení předehřevu (nafta).
11	5	Modul řízení žaluzie spoileru; Modul řízení lamel chladiče; Cívky relé impulzního výkonu (nafta).
12	–	Není použito
13	20	Modul řízení motoru
14	40	Startér
15	Boccia	Startér
16	30	Ohřívač filtru paliva (nafta)
17	–	Není použito
18	–	Není použito
19	–	Není použito
20	–	Není použito
21	–	Není použito
22	–	Není použito
23	–	Není použito
24	15	Zásuvka 12 V v konzole předního tunelu
25	15	Zásuvka 12 V v konzole tunelu mezi zadními sedadly
26	15	Zásuvka 12 V v zavazadlovém prostoru/úložné oblasti
27	–	Není použito

Č.	Ampéry [A]	Funkce
28	15	Světlomet levý, některé modely s LED
29	15	Světlomet pravý, některé modely s LED
30	–	Nepoužívá se
31	Boccia	Vyhřívané čelní sklo, levá strana
32	40	Vyhřívané čelní sklo, levá strana
33	25	Ostřikovače světlometů
34	25	Ostřikovače čelního skla
35	15	Modul řízení převodovky
36	20	Klaksón
37	5	Siréna varování
38	40	Modul řízení brzdového systému (ventily, parkovací brzda)
39	30	Stěrač
40	25	Ostřikovače zadního skla
41	40	Vyhřívané čelní sklo, pravá strana
42	20	Stacionární topení
43	–	Nepoužívá se
44	–	Nepoužívá se
45	Boccia	Vyhřívané čelní sklo, pravá strana
46	5	Napájení, když je zapnuto zapalování: modul řízení motoru, komponenty převodovky, elektrický posilovač řízení, centrální elektrický modul, modul řízení brzdového systému
47	–	Nepoužívá se
48	7,5	Pravý světlomet
48	15	Pravý světlomet, některé modely s LED
49	–	Nepoužívá se
50	–	Nepoužívá se
51	5	Modul řízení připojení baterie
52	5	Airbag
53	7,5	Levý světlomet
53	15	Levý světlomet, některé modely s LED
54	5	Senzor pedálu akcelerátoru

Motorový prostor (Twin-Engine)

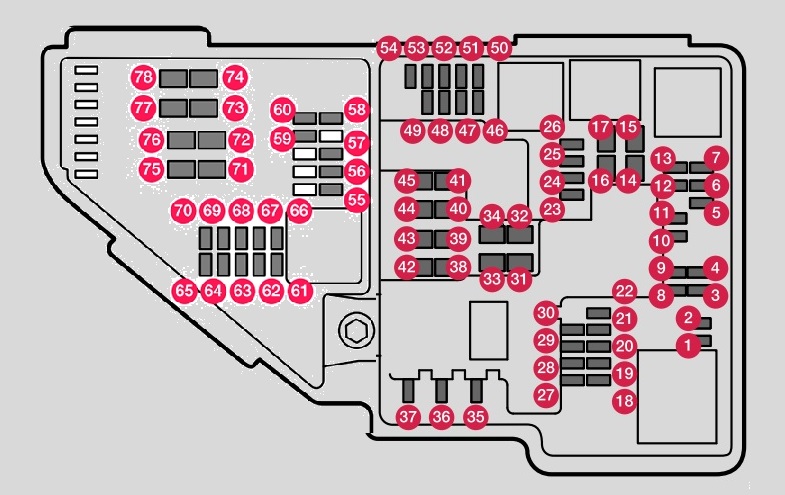

Přiřazení pojistek v motorovém prostoru, dvojitý motor (2019)

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
1	–	Nepoužívá se
2	–	Nepoužívá se
3	–	Nepoužívá se
4	5	Modul řízení aktuátoru zapnutí/změny převodového stupně; Automatická převodovka.
5	5	Modul řízení vysokého napětí ohřívače chladicí kapaliny
6	5	Modul řízení pro klimatizaci; Uzavírací ventil tepelného výměníku; Uzavírací ventil chladicí kapaliny přes topný systém.
7	5	Hybridní modul řízení baterie; Vysokonapěťový měnič pro vysokonapěťový startér/měnič napětí 500V-12 V.
8	–	Nepoužívá se
9	10	Měnič pro řízení napájení elektrického motoru zadní nápravy
10	10	Hybridní modul řízení baterie; Vysokonapěťový měnič pro vysokonapěťový startér/měnič napětí 500 V-12 V
11	5	Modul nabíjení
12	10	Uzavírací ventil pro chladicí kapalinu hybridní baterie; Čerpadlo chladicí kapaliny 1 pro hybridní baterii.
13	10	Čerpadlo chladicí kapaliny pro elektrický pohonný systém
14	25	Hybridní chladicí ventilátor
15	–	Nepoužívá se
16	–	Nepoužívá se
17	–	Nepoužívá se
18	–	Nepoužívá se
19	–	Nepoužívá se
20	–	Nepoužívá se
21	–	Nepoužívá se
22	–	Nepoužívá se
23	–	Nepoužívá se
24	15	Zásuvka 12 V v konzole předního tunelu
25	15	Zásuvka 12 V v konzole tunelu mezi sedadly v druhé řadě
26	15	Zásuvka 12 V v zavazadlovém prostoru/úložné oblasti; USB porty pro iPad.
27	–	Nepoužívá se
28	15	Levý světlomet, některé modely s LED
29	15	Pravý světlomet v některých modelech s LED
30	–	Nepoužívá se
31	Boccia	Vyhřívané čelní sklo, levá strana
32	40	Vyhřívané čelní sklo, levá strana
33	25	Ostřikovač světlometů
34	25	Ostřikovač čelního skla
35	–	Nepoužívá se
36	20	Klaksón
37	5	Výstražná siréna
38	40	Modul řízení brzdového systému (ventily, parkovací brzda)
39	30	Stěrač

Č.	Ampéry [A]	Popis
40	25	Ostřikovače zadního okna
41	40	Vyhřívané čelní sklo, pravá strana
42	20	Stacionární vytápění
43	–	Nepoužívá se
44	–	Nepoužívá se
45	Boccia	Vyhřívané čelní sklo, pravá strana
46	5	Napájení, když je zapnuto zapalování: řídicí jednotka motoru; komponenty převodovky, elektrický posilovač řízení, centrální elektrický modul, řídicí jednotka brzdového systému
47	–	Nepoužívá se
48	7,5	Pravý světlomet
48	15	Pravý světlomet, některé modely s LED
49	–	Nepoužívá se
50	–	Nepoužívá se
51	5	Řídicí jednotka připojení baterie
52	5	Airbag
53	7,5	Levý světlomet
53	15	Levý světlomet, některé modely s LED
54	5	Senzor pedálu akcelerátoru
55	15	Řídicí jednotka převodovky; Řídicí jednotka voliče převodů.
56	5	Řídicí jednotka motoru
57	–	Nepoužívá se
58	–	Nepoužívá se
59	–	Nepoužívá se
60	–	Nepoužívá se
61	20	Řídicí jednotka motoru; Startování; Jednotka škrticí klapky; Ventil turbodmychadla.
62	10	Solenoidy; Termostat chlazení motoru.
63	7,5	Regulátory podtlaku; ventil
64	5	Řídicí jednotka žaluzie spoileru; Řídicí jednotka lamel chladiče.
65	–	Nepoužívá se
66	15	Přední vyhřívaná lambda sonda; Zadní vyhřívaná lambda sonda
67	15	Elektromagnet olejového čerpadla; Magnetická spojka klimatizace; Vyhřívaný senzor kyslíku (centrální).
68	–	Nepoužívá se
69	20	Řídicí jednotka motoru
70	15	Zapalovací cívky; Zapalovací svíčky
71	–	Nepoužívá se
72	–	Nepoužívá se
73	30	Řídicí jednotka olejového čerpadla převodovky
74	40	Řídicí jednotka podtlakového čerpadla
75	25	Aktuátor převodovky
76	–	Nepoužívá se
77	–	Nepoužívá se
78	–	Nepoužívá se

Pod odkládací schránkou

Přiřazení pojistek pod odkládací schránkou (2019)

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
1	–	Není použitý
2	30	Elektrická zásuvka v konzole tunelu mezi zadními sedadly
3	–	Není použitý
4	5	Senzor pohybu
5	5	Multimediální přehrávač
6	5	Přístrojová deska
7	5	Tlačítka centrální konzoly
8	5	Senzor slunce
9	20	Modul řízení Sensus
10	–	Není použitý
11	5	Modul volantu
12	5	Modul pro ovládání spínače pro startování a parkovací brzdy
13	15	Modul vyhřívaného volantu
14	–	Není použitý
15	–	Není použitý
16	–	Není použitý
17	–	Není použitý
18	10	Modul řízení klimatizačního systému
19	–	Není použitý
20	10	Konektor OBD-II
21	5	Centrální displej
22	40	Modul ventilátoru klimatizačního systému (přední)
23	5	USB ROZBOČOVAČ
24	7,5	Osvětlení přístrojů; Interní osvětlení; Funkce automatického zatemnění zrcátka; Senzory deště a světla; Klávesnice v konzole zadního tunelu, zadní sedadlo; Přední sedadla s elektrickým nastavením; Ovládací panely zadních dveří; Modul ventilátoru klimatizačního systému levý/pravý.
25	5	Modul řízení pro funkce asistence řidiče
26	20	Panoramatická střecha s roletou
27	5	Head-up displej
28	5	Osvětlení prostoru pro cestující
29	–	Není použitý

Č.	Ampéry [A]	Popis
30	5	Displej v konzole stropu (upozornění na připoutání bezpečnostních pásů/směrovka bočního airbagu předního cestujícího)
31	–	Nepoužívá se
32	5	Senzor vlhkosti
33	20	Modul dveří v pravých zadních dveřích
34	10	Pojistky v zavazadlovém prostoru/úložné oblasti
35	5	Modul řízení pro vozidlo připojené k internetu; Modul řízení pro Volvo On Call.
36	20	Modul dveří v levých zadních dveřích
37	40	Modul řízení audia (zesilovač) (pouze některé modely)
38	–	Nepoužívá se
39	5	Modul antény multiband
40	5	Funkce masáže předního sedadla
41	–	Nepoužívá se
42	15	Stěrač zadního okna
43	15	Modul řízení čerpadla paliva
44	5	Dvojitý motor: Cívky relé pro rozvodnou skříňku v motorovém prostoru; Cívky relé čerpadla oleje převodovky.
45	–	Nepoužívá se
46	15	Vyhřívání sedadla řidiče
47	15	Vyhřívání sedadla předního cestujícího
48	10	Čerpadlo chladiva
49	–	Nepoužívá se
50	20	Modul dveří v levých předních dveřích
51	20	Modul aktivního řízení podvozku
52	–	Nepoužívá se
53	10	Modul řízení Sensus
54	–	Nepoužívá se
55	–	Nepoužívá se
56	20	Modul dveří v pravých předních dveřích
57	–	Nepoužívá se
58	5	Televize (pouze na některých trzích)
59	15	Hlavní pojistka pro pojistky 9, 53 a 58

Oblast nakládky

Přiřazení pojistek v oblasti nakládky (2019)

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
1	30	Zadní vyhřívané sklo
2	40	Dvojitý motor: Centrální elektrický modul
3	40	Pneumatický kompresor pro odpružení
4	15	Motor zámku opěrky zadního sedadla, pravá strana
5	–	Nepoužívá se
6		Motor zámku opěrky zadního sedadla, levá strana
7	20	Dvojitý motor: Modul dveří pravá strana, zadní
8	30	Modul řízení pro snížení oxidů dusíku (nafta)
9	25	Elektrické dveře
10	20	Přední sedadlo pro cestující elektricky nastavitelné
11	40	Modul řízení tažného zařízení
12	40	Modul předpínače bezpečnostního pásu (pravá strana)
13	5	Vnitřní vinutí relé
14	15 / 20	Modul řízení pro snížení oxidů dusíku (nafta); Dvojitý motor: Modul dveří levá strana, zadní.
15	5	Modul detekce pohybu nohy pro otevření elektrických dveří
16	–	USB koncentrátor/port příslušenství
17	–	Nepoužívá se
18	25	Modul řízení tažného zařízení

Č.	Ampéry [A]	Popis
18	40	Modul příslušenství
19	20	Elektricky nastavitelné sedadlo řidiče
20	40	Modul předpínače bezpečnostního pásu (levá strana)
21	5	Kamera pro pomoc při parkování
22	–	Nepoužívá se
23	–	Nepoužívá se
24	–	Nepoužívá se
25	10	Dvojitý motor: Napájení se zapnutým zapalováním.
26	5	Modul řízení airbagů a předpínačů bezpečnostních pásů
27	–	Nepoužívá se
28	15	Vyhřívané zadní sedadlo (levá strana)
29	–	Nepoužívá se
30	5	Informace o mrtvém úhlu (BUS); Modul vnějšího řízení signálu couvacího světla.
31	–	Nepoužívá se
32	5	Moduly pro předpínače bezpečnostních pásů
33	5	Aktuátor systému emise (benzín, některé varianty motoru)
34	–	Nepoužívá se
35	15	Modul řízení pohonu všech kol (AWD)
36	15	Vyhřívané zadní sedadlo (pravá strana)
37	–	Nepoužívá se

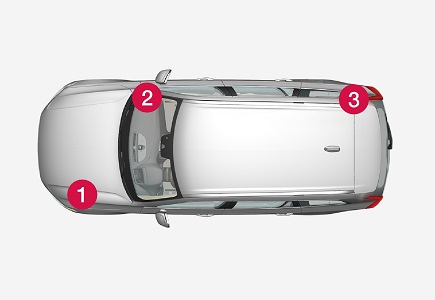

Volvo XC60 – schéma pojistkové skříňky

Rok výroby: 2020, 2021, 2022.

Pojistky zapalovače cigaret (zásuvky napájení) v Volvo XC60 jsou pojistky 2 (přední) v pojistkové skříňce v prostoru pro cestující, a také 24(přední), 25(druhá řada), 26(zavazadlový prostor) v pojistkové skříňce v motorovém prostoru.

2020

Pojistky pod odkládací schránkou

Číslo	Popis	Ampér [A]	Typ
Číslo	Popis	Ampér [A]	Typ
1	Modul středního napětí	10	Micro
2	Elektrická zásuvka v konzole mezi sedadly, vedle prostoru pro nohy zadních cestujících	30	MCase
3	–	–	Micro
4	Detektor pohybu	5	Micro
5	Přehrávač médií	5	Micro
6	Displej řidiče	5	Micro
7	Klávesnice ve středové konzole	5	Micro
8	Detektor slunečního světla	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Modul elektroniky volantu	5	Micro
12	Modul spínače startování a parkovací brzdy	5	Micro
13	Modul vyhřívaného volantu	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Modul řízení systému klimatizace	10	Micro
19	Blokování volantu	7,5	Micro
20	Diagnostická zásuvka OBDII	10	Micro
21	Centrální displej	5	Micro
22	Modul ventilátoru systému klimatizace, přední	40	MCase
23	USB hub	5	Micro
24	Osvětlení ovládacích prvků; Osvětlení kabiny; Zatemnění vnitřního zpětného zrcátka; Detektor deště a světla; Elektricky nastavitelná přední sedadla; Ovládací panely v zadních dveřích; Modul ventilátoru systému klimatizace.	7,5	Micro
25	Modul řízení funkcí asistence řidiče	5	Micro
26	Panoramatické okno s roletou	20	Micro
27	Head-up displej na čelním skle	5	Micro
28	Spínač osvětlení kabiny	5	Micro
29	–	–	Micro

Číslo	Popis	Ampér [A]	Typ
30	Displej ve stropní konzole (signalizace nezapnutého bezpečnostního pásu/indikátor předního airbagu spolujezdce)	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Modul dveří v pravých zadních dveřích	20	Micro
34	Pojistky v zavazadlovém prostoru	10	Micro
35	Modul řízení připojení internetu vozu; Modul řízení systému Volvo On Call.	5	Micro
36	Modul dveří v levých zadních dveřích	20	Micro
37	Audio zařízení (zesilovač)	40	MCase
38	–	–	MCase
39	Modul antény multiband	5	Micro
40	Moduly funkcí komfortu (masáž) předních sedadel	5	Micro
41	Blokátor proti alkoholu	5	Micro
42	Stěrač zadního okna	15	Micro
43	Modul řízení čerpadla paliva	20	Micro
44	–	–	Micro
45	Otevření zadního víka/dveří zavazadlového prostoru pohybem nohy	5	Micro
46	Vyhřívání sedadla řidiče	15	Micro
47	Vyhřívání předního sedadla spolujezdce	15	Micro
48	Čerpadlo chladicí kapaliny	7,5	Micro
49	–	–	Micro
50	Modul dveří v levých předních dveřích	20	Micro
51	Modul řízení odpružení (aktivní)	20	Micro
52	–	–	Micro
53	Modul řízení systému Sensus	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Modul dveří v pravých předních dveřích	20	Micro
57	–	–	Micro
58	TV (některé trhy)	5	Micro
59	Hlavní pojistka pro pojistky 52, 53, 57 a 58	15	Micro

Pojistky v zavazadlovém prostoru

Číslo	Popis	Ampér [A]	Typ
Číslo	Popis	Ampér [A]	Typ
1	Vyhřívání zadního okna	30	MCase
2	–	–	MCase
3	Kompresor pneumatického odpružení	40	MCase
4	Blokování motoru opěradla pravého zadního sedadla	15	MCase
5	–	–	MCase
6	Blokování motoru opěradla levého zadního sedadla	15	MCase
7	Přední sedadlo spolujezdce s elektrickým nastavením Modul dveří v pravých zadních dveřích	20	MCase
8	Modul řízení systému redukce oxidů dusíku (NOx) v dieselovém motoru	30	MCase
	–	–
	–	–
9	Elektrické dveře	25	MCase
10	Přední sedadlo spolujezdce s elektrickým nastavením Modul dveří v pravých předních dveřích	20	MCase
11	Modul řízení tažného zařízení	40	MCase
12	Modul napínače bezpečnostního pásu, pravá strana	40	MCase
13	Interní cívky relé	5	Micro
14	Modul řízení systému redukce oxidů dusíku (NOx) v dieselovém motoru	15	Micro
	–	–
15	Modul dveří v levých zadních dveřích	20	Micro
16	Blokování proti alkoholu; USB hub/zásuvka na příslušenství.	5	Micro
17	Modul pokročilého příslušenství	5	Micro

Číslo	Popis	Ampér [A]	Typ
18	Modul řízení tažného zařízení	25	MCase
	Modul příslušenství	40
19	Elektricky nastavitelné sedadlo řidiče	20	MCase
20	Modul napínače bezpečnostního pásu, levá strana	40	MCase
21	Parkovací kamera	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Vyhřívání sedadla, levé zadní	15	Micro
29	–	–	Micro
30	Informace o mrtvém úhlu (BLIS)	5	Micro
31	–	–	Micro
32	Modul napínače bezpečnostního pásu, pravá strana	5	Micro
33	Aktuátor recirkulace výfukových plynů (benzín, některé verze motoru)	5	Micro
34	–	–	Micro
35	Modul řízení All Wheel Drive (AWD)	15	Micro
36	Vyhřívání sedadla, pravé zadní	15	Micro
37	–	–	MCase

Pojistky v motorovém prostoru

Číslo	Popis	Ampér [A]	Typ
Číslo	Popis	Ampér [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	Lambda sondy	15	Micro
4	Zapalovací cívky (benzínový motor); zapalovací svíčky (benzínový motor) Detektor výfukových plynů; detektor pevných částic	15	Micro
5	Solenoid olejové pumpy motoru; solenoid zapnutí kompresoru klimatizace; lambda sonda, centrální (benzínový motor); lambda sonda, zadní (naftový motor); lambda sonda, přední (benzínový/naftový motor).	15	Micro
6	Regulátory podtlaku; ventil; impulzní ventil výkonu (naftový motor); detektor úrovně/teploty oleje (benzínový/naftový motor); žhavicí svíčky (GCU) (naftový motor).	7,5	Micro
7	Modul řízení motoru; regulační prvek; modul škrticí klapky; ventil EGR (naftový motor); detektor polohy turbodmychadla (naftový motor); ventil turbodmychadla (benzínový motor).	20	Micro
8	Modul řízení motoru (ECM)	5	Micro
9	–	–	Micro
10	Solenoidy (benzínový motor); ventil; termostat chlazení motoru (benzínový motor); EGR chlazení pumpy (naftový motor); modul řízení žhavicích svíček (naftový motor); spojka turbodmychadla (benzínový motor); ohřívač ventilace klikového hřídele (naftový motor); ventil, olejový chladič převodovky (naftový motor).	10	Micro
11	Modul řízení tlumiče spoileru; modul řízení tlumiče chladiče; cívky relé impulzního výkonu (naftový motor).	5	Micro
12	Čerpadlo chladicí kapaliny	15	Micro
13	Modul řízení motoru (ECM)	20	Micro
14	Startér	40	MCase
15	Startér	Bypass	MCase
16	Ohřívač filtru paliva (naftový motor)	30	MCase
17	–	–	MCase
18	Modul výpočtu	5	Micro
19	–	–	Micro
20	–	–	Micro
21	Kamera ECM	15	Micro
22	–	–	Micro
23	–	–	Micro
24	Elektrická zásuvka 12 V v konzole mezi sedadly, přední	15	Micro
25	Elektrická zásuvka 12 V v konzole mezi sedadly, vedle prostoru pro nohy cestujících druhé řady Vysokonapěťová zásuvka v konzole mezi sedadly, vedle prostoru pro nohy cestujících druhé řady	15	Micro
26	Elektrická zásuvka 12 V v zavazadlovém prostoru	15	Micro
27	–	–	Micro

Číslo	Popis	Ampér [A]	Typ
28	Světlomet levý, LED	15	Micro
29	Světlomet pravý, LED	15	Micro
30	–	–	Micro
31	Vyhřívání čelního skla, levá strana	Bypass	MCase
32	Vyhřívání čelního skla, levá strana	40	MCase
33	Ostřikovače světlometů	25	MCase
34	Čerpadlo kapaliny na mytí skel	25	MCase
35	Modul řízení převodovky; Elektrická páka převodovky.	15	Micro
36	Hlasový signál	20	Micro
37	Alarmová siréna	5	Micro
38	Modul řízení brzdového systému (ventily, parkovací brzda)	40	MCase
	Modul řízení brzd v autě s baterií 48 V	30	MCase
39	Stěrače čelního skla	30	MCase
40	Ostřikovač zadního okna	25	MCase
41	Vyhřívání čelního skla, pravá strana	40	MCase
42	Vyhřívač parkování	20	MCase
43	–	–	MCase
44	–	–	MCase
45	Vyhřívání čelního skla, pravá strana	Bypass	MCase
46	Napájeno při zapnutém zapalování: Modul řízení motoru; Komponenty převodovky; Elektrická asistence řízení; Centrální elektronická řídicí jednotka; Modul řízení brzdového systému.	5	Micro
47	–	–	Micro
48	Světlomet pravý	15	Micro
49	Blokátor proti alkoholu	5	Micro
50	Modul řízení převodovky	10	Micro
51	Jednotka řízení aktivace baterie	5	Micro
52	Airbag; Detektor hmotnosti spolujezdce.	5	Micro
53	Světlomet levý	15	Micro
54	Detektor pedálu akcelerátoru	5	Micro

2021

Pojistky pod prostorem pro cestující

Číslo	Popis	Ampér [A]	Typ
Číslo	Popis	Ampér [A]	Typ
1	Modul řízení, baterie 48 V	10	Micro
2	–	–	MCase
3	–	–	Micro
4	Detektor pohybu	5	Micro
5	–	–	Micro
6	Displej řidiče	5	Micro
7	Klávesnice, středová konzola	5	Micro
8	Detektor slunečního světla	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Elektronický modul volantu	5	Micro
12	Modul řízení, spínač startování a parkovací brzda	5	Micro
13	Vyhřívaný volant	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Modul řízení, klimatizace	10	Micro
19	Blokování volantu	7,5	Micro
20	Diagnostický konektor	10	Micro
21	Centrální displej	5	Micro
22	Modul ventilátoru systému klimatizace, přední	40	MCase
23	USB hub	5	Micro
24	Ovládací prvky osvětlení; Spínač osvětlení kabiny; Zatemnění vnitřního zpětného zrcátka; Detektory deště a světla; Přední sedadla nastavitelná elektricky; Ovládací panely v zadních dveřích; Modul ventilátoru, klimatizace; Klávesnice, konzola mezi sedadly, prostor pro nohy vedle zadních sedadel.	7,5	Micro
25	Modul řízení, funkce asistence řidiče	5	Micro
26	Stropní konzola	20	Micro
27	Head-up displej na čelním skle	5	Micro
28	Spínač osvětlení kabiny	5	Micro
29	Deska pro bezdrátové nabíjení	5	Micro

Číslo	Popis	Ampér [A]	Typ
30	Displej konzoly stropu	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Modul dveří, zadní pravé	20	Micro
34	Pojistková skříňka, prostor pro zavazadla	10	Micro
35	Modul řízení, internetová konektivita vozu; Modul řízení Volvo On Call.	5	Micro
36	Modul dveří, zadní levé	20	Micro
37	Audio zařízení (zesilovač)	40	MCase
38	–	–	MCase
39	Multibandová anténa	5	Micro
40	Modul řízení, funkce pohodlí sedadla, přední	5	Micro
41	Blokování proti alkoholu	5	Micro
42	Stěrač zadního okna	15	Micro
43	Modul řízení, čerpadlo paliva	15	Micro
44	Cívka relé, čerpadlo oleje převodovky; Invertor 48 V; Modul startování motoru.	5	Micro
45	–	–	Micro
46	Vyhřívání sedadla řidiče	15	Micro
47	Vyhřívání předního sedadla spolujezdce	15	Micro
48	Čerpadlo chladicí kapaliny	7,5	Micro
49	–	–	Micro
50	Modul dveří, přední levé	20	Micro
51	Modul, aktivní odpružení	20	Micro
52	Otevření zadního víka/dveří zavazadlového prostoru pohybem nohy	5	Micro
53	–	–	Micro
54	–	–	MCase
55	–	–	Micro
56	–	20	Micro
57	–	–	Micro
58	–	–	Micro
59	Hlavní pojistka systému Infotainment	15	Micro

Pojistky v zavazadlovém prostoru

Číslo	Popis	Ampér [A]	Typ
Číslo	Popis	Ampér [A]	Typ
1	Vyhřívání zadního okna	30	MCase
2	–	–	MCase
3	Kompresor, pneumatické odpružení	40	MCase
4	–	–	MCase
5	–	–	MCase
6	–	–	MCase
7	Modul dveří, zadní pravé	20	MCase
8	Modul řízení systému snižování oxidů dusíku (NOx) (pouze dieselový motor)	30	MCase
9	Elektrické dveře	25	MCase
10	Přední sedadlo cestujícího s elektrickým nastavením; Modul dveří, přední pravé.	20	MCase
11	Modul řízení tažného zařízení	40	MCase
12	Modul napínače bezpečnostního pásu, pravá strana	40	MCase
13	Interní cívky relé	5	Micro
14	Modul řízení systému snižování oxidů dusíku (NOx) v dieselovém motoru	15	Micro
15	Modul dveří, zadní levé	20	Micro
16	Blokátor proti alkoholu	5	Micro
17	–	–	Micro
18	Modul řízení tažného zařízení	25	MCase

Číslo	Popis	Ampér [A]	Typ
Modul příslušenství	40
19	Elektricky nastavitelné sedadlo řidiče; Modul dveří, přední levé.	20	MCase
20	Modul napínače bezpečnostního pásu, levá strana	40	MCase
21	Kamera na parkování	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Vyhřívání sedadla, levé zadní	15	Micro
29	–	–	Micro
30	Informace o mrtvém úhlu (BLIS)	5	Micro
31	–	–	Micro
32	Modul napínače bezpečnostního pásu, pravá strana	5	Micro
33	Aktuátor, systém výfuku (benzín)	5	Micro
34	–	–	Micro
35	Modul řízení All Wheel Drive (AWD)	15	Micro
36	Vyhřívání sedadla, pravé zadní	15	Micro
37	–	–	MCase

Pojistky v motorovém prostoru

Číslo	Popis	Ampér [A]	Typ
Číslo	Popis	Ampér [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	Modul tlaku turbokompresoru Skupina lambda sond	15	Micro
4	Zapalovací svíčky/ zapalovací cívky (benzínový motor); Skupina senzorů výfukového systému, částice/oxid dusíku (naftový motor).	15	Micro
5	Elektromagnetický ventil olejového čerpadla motoru; Skupina lambda sond; Elektromagnetický ventil kompresoru klimatizace.	15	Micro
6	Detektory hladiny a teploty oleje; Modul předehřívacích svíček (naftový motor); Skupina komponentů motoru 1 (komponenty související s provozem motoru, včetně turbokompresoru/kompresoru. Složení závisí na variantě motoru).	7,5	Micro
7	Modul řízení motoru (ECM); Modul řízení škrticí klapky; Skupina komponentů motoru 2 (komponenty související s provozem motoru, včetně turbokompresoru/kompresoru. Složení závisí na variantě motoru).	20	Micro
8	Modul řízení motoru (ECM)	5	Micro
9	–	–	Micro
10	Modul předehřívacích svíček (naftový motor); Skupina komponentů motoru 3 (komponenty související s provozem motoru, včetně turbokompresoru/kompresoru a chlazení/řízení teploty převodového systému. Složení závisí na variantě motoru).	10	Micro
11	Modul řízení, žaluzie spoileru; Modul řízení, žaluzie chladiče; Cívky relé funkce Power Pulse (PowerPulse) (naftový motor); Přepínací ventil, chladicí kapalina.	5	Micro
12	Čerpadlo chladicí kapaliny	15	Micro
13	Modul řízení motoru (ECM)	20	Micro
14	Startér	40	MCase
15	Startér	Bypass	MCase
16	Ohřívač filtru paliva (naftový motor)	30	MCase
17	–	–	MCase
18	Modul výpočtu	5	Micro

Číslo	Popis	Ampér [A]	Typ
19	–	–	Micro
20	–	–	Micro
21	Modul řízení motoru, vačkový hřídel (benzínový motor)	15	Micro
22	–	–	Micro
23	USB zásuvka, konzola mezi sedadly, zadní	7,5	Micro
24	12 V zásuvka, konzola mezi sedadly, přední	15	Micro
25	–	–	Micro
26	Elektrická zásuvka 12 V v zavazadlovém prostoru	15	Micro
27	–	–	Micro
28	Světlomet, levý	15	Micro
29	Světlomet, pravý	15	Micro
30	–	–	Micro
31	Vyhřívání čelního skla, levá strana	Bypass	MCase
32	Vyhřívání čelního skla, levá strana	40	MCase
33	Stříkací zařízení světlometů	25	MCase
34	Čerpadlo kapaliny na mytí skel, přední	25	MCase
35	Modul řízení převodovky Elektrická páka převodovky	15	Micro
36	Akustický signál (klakson)	20	Micro
37	Poplachová siréna	5	Micro

O Volvo XC60 (2009-2022)

Volvo XC60, vyráběné v letech 2009 až 2022, je populární SUV, které kombinuje elegantní design s pokročilými bezpečnostními technologiemi. Tento model je známý svou spolehlivostí a komfortem, který poskytuje cestujícím. Volvo XC60 nabízí různé možnosti motorů, včetně benzínových, naftových a hybridních variant, což umožňuje řidičům vybrat si podle svých preferencí a potřeb. Interiér vozidla je prostorný a vybaven moderními technologiemi, které zvyšují pohodlí a bezpečnost na cestách. Celkově je Volvo XC60 ideální volbou pro ty, kteří hledají kombinaci stylu, výkonu a bezpečnosti.

Schéma pojistkové skříňky Volvo XC60

Tato stránka zobrazuje schéma pojistkové skříňky pro Volvo XC60, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka v tomto modelu se obvykle nachází na dvou místech: v motorovém prostoru a v interiéru vozidla, nejčastěji pod přístrojovou deskou. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
