Volvo S40 (2001-2012) – pojistková skříňka

Volvo S40 mk1 (2001) – schéma pojistkové skříňky

Rok výroby: 2001.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC90 (2003) je pojistka 2 a 9. v pojistkové skříňce v kabině.

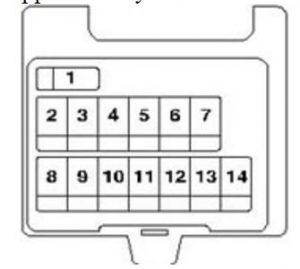

Pojistková skříňka v kabině

Číslo	Popis	Ampéráž [A]
1	Motor ventilátoru; atd.	25
2	Zapalovač cigaret; Příslušenství.	20
3	Příslušenství; Elektrická okna; Elektrická zrcátka.	10
4	ECM pro DSA/ABS/CEM	10
5	Vyhřívání sedadla	20
6	Osvětlení spínačů: nouzová světla DSA, CEM, směrovky	15
7	Tempomat; Shiftlock; SRS; Alarm.	10
8	Varovné indikátory; Centrální zamykání aktivováno.	15
9	Audio systém; Zapalovač cigaret	15
10	Stěrač/čelní trysky	20
11	SRS, ECM pro DSA/motor/převodovka, kombinovaný přístroj, imobilizér.	10
12	Otevřená střecha; Vyhřívání/klimatizace; Alarm; Připomínka na bezpečnostní pás.	15
13	OBD II konektor; Brzdová světla.	15
14	Přední stěrač; Stěrače světlometů; Stěrač/zadní tryska.	20

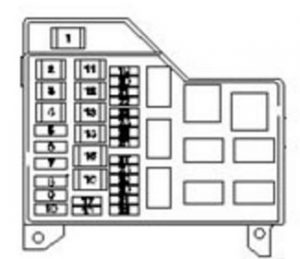

Pojistky v motorovém prostoru

Č.	Popis	Ampéráž [A]
1	–	120
2	Napájení pojistek 11/B 1,2,8 a 13	40
3	–	–
4	–	–
5	Vyhřívání zadního skla; Vyhřívání bočních zrcátek.	25
6	Sedadlo řidiče s oporou	25
7	–	–
8 *	ECC; Dodatečné osvětlení; Zapalování; Siréna; Kombinovaný přístrojový panel.	10
9 *	Centrální zamykání; Alarm.	20
10 *	Audio	15
11	ECM imobilizéru; Relé motoru.	20
12	Elektrická okna; Elektrická zrcátka.	30
13	Ventilátor chladiče	30
14	Startování; Napájení pojistek 11 / B 3-7, 9-12 a 14.	40
15	ABS	50
16	–	–

17	Čerpadlo paliva	15
18	Elementy motoru	10
19	Světlomety mlhových světel	20
20	–	–
21	Světlomety potkávacích světel levých	15
22	Světlomety potkávacích světel pravých	15
23	Osvětlení polohy	10
24	Osvětlení polohy	10
25	TCM	10
26	–	–
27	Zásuvka elektrická zadní	15
28	Hlavní světlo	15
29	Klakson	15
30	Nabíječka A/C; Ventilátor klimatizace;	20
31	Čerpadlo VAC (AT)	10
32	–	–
* Abyste mohli odstranit tyto pojistky, je nutné NEJPRVE ZVEDNOUT žlutý hák pojistky (pojistka pro přepravu) ručně, a poté odstranit pojistku pomocí speciálního nástroje na pojistky.

Volvo S40 (2005) – schéma pojistkové skříňky

Rok výroby: 2005.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC90 (2003) je pojistka 45(?) v pojistkové skříňce v kabině.

Pojistková skříňka v motorovém prostoru

Číslo	Popis	Ampéráže [A]
1	Ventilátor chlazení (chladič)	50
2	Posilovač řízení	80
3	Napájení pro pojistkovou skříňku v kabině	60
4	Napájení pro pojistkovou skříňku v kabině	60
5	Prvky a jednotky klimatizace	80
6	–	–
7	Čerpadlo ABS	30
8	Ventily ABS	20
9	Modul řízení motoru (ECM)	30
10	Ventilátor systému klimatizace	40
11	Ostřikovač světlometů	20
12	Vyhřívané zadní sklo	30
13	Relé motorku pro startování	30
14	Konektor přívěsu	40
15	–	–
16	Napájení pro audio systém	30
17	Stírací lišty stěrače	30

18	Napájení pro pojistkovou skříňku v kabině	40
19	–	–
20	Klakson	15
21	–	–
22	Subwoofer	15
23	Modul řízení motoru (ECM); Modul řízení převodovky (TCM).	10
24	–	–
25	–	–
26	Klíč na startování	15
27	Kompresor klimatizace; Ventil uzávěrky vody.	10
28	Modul řízení systému klimatizace (CCM); Modul řízení multimédií (MMM).	10
29	Přední mlhová světla (možnost)	15
30	Modul řízení motoru (ECM)	3
31	Regulátor napětí generátoru	10
32	Palivové vstřikovače	10
33	Vyhřívací prvek; Vyhřívaná lambda sonda; Vakuová pumpa.	20
34	Zapalovací cívky; Modul řízení motoru.	10
35	Ventily senzoru motoru; Relé klimatizace; Cívka relé; Ventil uzávěrky vody.	15
36	Modul řízení motoru (ECM)	10

Pojistková skříňka v kabině

Pojistková skříňka v kabině se nachází pod prostorem pro cestující.

Číslo	Popis	Ampéráž [A]
37	Není použitý	–
38	Není použitý	–
39	Není použitý	–
40	Není použitý	–
41	Není použitý	–
42	Není použitý	–
43	Audio systém	15
44	Dodatečný omezovací systém (SRS)	10
45	12 V zásuvka v zadní části	15
46	Osvětlení – odkládací schránka, přístrojová deska, prostor pro nohy.	5
47	Otevíratelná střecha (možnost); Boční zrcátka.	5
48	Ostřikovač světlometů	15
49	Dodatečný omezovací systém (SRS); Senzor hmotnosti pasažéra (OWS).	10
50	–	–
51	Bi-xenonové světlomety (možnost)	10
52	ABS	5
53	Posilovač řízení	10
54	Modul řízení převodovky (TCM); Elektronický modul diferenciálu (DEM).	10
55	–	–
56	Modul řízení nabíjení baterie	10
57	Integrovaná diagnostická zásuvka; Spínač brzdových světel.	15
58	Pravé potkávací světlo; Relé pomocných světlometů.	7,5
59	Levé potkávací světlo	7,5
60	Vyhřívané sedadlo řidiče (možnost)	15

61	Vyhřívané sedadlo pro cestujícího (možnost)	15
62	Otevíratelná střecha (možnost)	20
63	Elektrické okno a zámek dveří: dveře na straně zadního cestujícího	20
64	Rádiový přijímač; GPS (možnost).	5
65	Systém navigace Volvo (možnost); Audio systém.	5
66	Modul řízení audio systému (ICM); Cívka relé audio systému.	10
67	–	–
68	Tempomat	5
69	Systém klimatizace; Senzor deště (možnost).	5
70	–	–
71	–	–
72	–	–
73	Otevíratelná střecha; Osvětlení předního stropu; Automaticky stmívající zrcátko; Připomínka na bezpečnostní pásy.	5
74	Relé palivové pumpy	15
75	–	–
76	–	–
77	12 V zásuvka v zavazadlovém prostoru; Modul řízení příslušenství (AEM).	15
78	–	–
79	Výstražná světla	5
80	–	–
81	Elektrické okno a zámek dveří: dveře na straně řidiče	20
82	Elektrické okno a zámek: dveře na straně cestujícího.	25
83	Elektrické okno a zámek dveří: přední dveře na straně řidiče	25
84	Sedadlo pro cestujícího s elektrickým ovládáním	25
85	Sedadlo řidiče s elektrickým ovládáním	25
86	Relé vnitřního osvětlení; Osvětlení zavazadlového prostoru; Elektrická sedadla.	5

Volvo S40 (2006) – schéma pojistky

Rok výroby: 2006.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S40 (2006) je pojistka 45 v pojistkové skříňce v kabině.

Pojistková skříňka v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	Ventilátor chlazení (chladič)	50
2	Posilovač řízení	80
3	Napájení pro panel pojistek v kabině	60
4	Napájení pro panel pojistek v kabině	60
5	–	–
6	–	–
7	Čerpadlo ABS	30
8	Ventily ABS	20
9	Modul řízení motoru (ECM)	30
10	Ventilátor klimatizačního systému	40
11	Ostřikovač světlometů	20
12	Napájení pro vyhřívané zadní sklo	30
13	Relé startovacího motoru	30
14	Konektor přívěsu	40
15	–	–
16	Napájení pro audio systém	30
17	Stírací lišty stěrače	30

18	Napájení pro schéma pojistek v kabině	40
19	–	–
20	Klakson	15
21	–	–
22	–	–
23	Modul řízení motoru (ECM); Modul řízení převodovky (TCM).	10
24	–	–
25	–	–
26	Klíč na startování	15
27	Kompresor klimatizace	10
28	–	–
29	Přední mlhová světla (možnost)	15
30	–	–
31	–	–
32	Palivové vstřikovače	10
33	Vyhřívaná lambda sonda; Čerpadlo podtlaku.	20
34	Zapalovací cívky; Modul řízení motoru; Senzor tlaku klimatizace.	10
35	Ventily senzoru motoru; Relé klimatizace; Cívka relé; Ventil uzávěrky vody.	15
36	Modul řízení motoru (ECM); Senzor škrticí klapky.	10

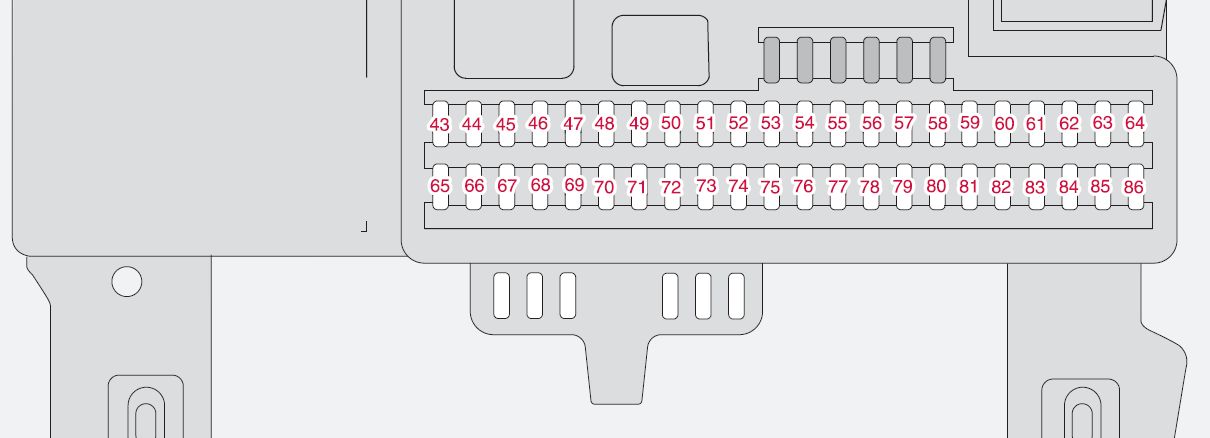

Schéma pojistek v kabině

Schéma pojistek v prostoru pro cestující se nachází pod odkládací schránkou.

Číslo	Popis	Ampéráže [A]
37	Není použitý	–
38	Není použitý	–
39	Není použitý	–
40	Není použitý	–
41	Není použitý	–
42	Není použitý	–
43	Audio systém; Navigační systém Volvo (možnost).	15
44	Dodatečný omezovací systém (SRS)	10
45	12 V zásuvka v zadní části	15
46	Osvětlení: odkládací schránka, přístrojová deska, prostor pro nohy.	5
47	Vnitřní osvětlení	5
48	–	–
49	Dodatečný omezovací systém (SRS); Senzor hmotnosti pasažéra (OWS).	10
50	–	–
51	Parkovací asistent (možnost); AWD.	10
52	Modul řízení převodovky (TCM)	5
53	ABS; Posilovač řízení; Bi-xenonové světlomety (možnost).	10
54	Modul řízení motoru; Turbo (ECM).	10
55	–	–
56	Modul řízení sirény na upozornění	10
57	Integrovaná diagnostická zásuvka; Spínač brzdových světel.	15
58	Pravé dálkové světlo; Relé pro pomocná světla.	7,5
59	Levé dálkové světlo	7,5
60	Vyhřívané sedadlo řidiče (možnost)	15

61	Vyhřívané sedadlo pro cestujícího (možnost)	15
62	Otevírací střecha (možnost)	20
63	Elektrické okno a zámek dveří: zadní dveře na straně cestujícího	20
64	Audio systém; Navigační systém Volvo (možnost).	5
65	Amplifikační systém	5
66	Modul řízení audio systému (ICM); Klimatizace.	10
67	–	–
68	Tempomat	5
69	Klimatizace; Senzor deště (možnost).	5
70	–	–
71	–	–
72	–	–
73	Otevírací střecha; Přední vnitřní osvětlení; Automaticky stmívající zrcátko; Připomínka bezpečnostních pásů.	5
74	Relé čerpadla paliva	15
75	–	–
76	–	–
77	12 V zásuvka v zavazadlovém prostoru; Modul řízení dodatečných zařízení (AEM).	15
78	–	–
79	Rezervní světla	5
80	–	–
81	Elektrické okno a zámek dveří: přední dveře na straně řidiče	20
82	Elektrické okno a zámek: dveře na straně cestujícího	25
83	Elektrické okno a zámek dveří: přední dveře na straně řidiče	25
84	Sedadlo pro cestujícího s elektrickým pohonem	25
85	Sedadlo řidiče s elektrickým pohonem	25
86	Relé vnitřního osvětlení; Osvětlení zavazadlového prostoru; Elektrická sedadla.	5

Volvo S40 (2007) – schéma pojistky

Rok výroby: 2007.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S40 (2007) je pojistka 45 v schématu pojistek v kabině.

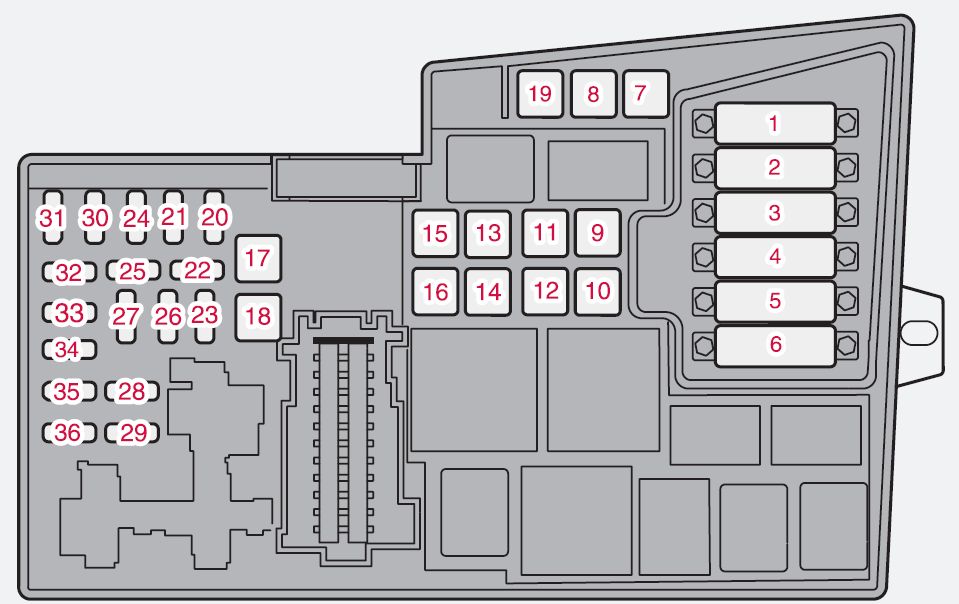

Schéma pojistek v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	Ventilátor chlazení (chladič)	50
2	Posilovač řízení	80
3	Napájení na panel pojistek v kabině	60
4	Napájení na panel pojistek v kabině	60
5	Prvek, jednotka klimatizace	80
6	–	–
7	Čerpadlo ABS	40
8	Ventily ABS	20
9	Funkce motoru	30
10	Ventilátor klimatizačního systému	40
11	Ostřikovač světlometů	20
12	Napájení pro vyhřívané zadní sklo	30
13	Relé startovacího motoru	30
14	Konektor přívěsu	40
15	–	–
16	Napájení pro audio systém	30
17	Stěrače	30

18	Výstup pro schéma pojistek v kabině	40
19	–	–
20	Klakson	15
21	–	–
22	–	–
23	Modul řízení motoru (ECM); Modul řízení převodovky (TCM).	10
24	–	–
25	–	–
26	Klíč na zapínání	15
27	Kompresor klimatizace; Zavírací ventil pro vodu.	10
28	–	–
29	Přední mlhová světla (možnost)	15
30	–	–
31	–	–
32	Palivové vstřikovače	10
33	Vyhřívaná lambda sonda; Vakuová pumpa.	20
34	Zapalovací cívky; Senzor tlaku řídicí jednotky klimatizace.	10
35	Ventily senzoru motoru; Relé klimatizace; Cívka relé; Zavírací ventil pro vodu.	15
36	Modul řízení motoru (ECM); Senzor škrticí klapky.	10

Schéma pojistek v kabině

Schéma pojistek v prostoru pro cestující se nachází pod odkládací schránkou.

Číslo	Popis	Ampéráž [A]
37	Není používáno	–
38	Není používáno	–
39	Není používáno	–
40	Není používáno	–
41	Není používáno	–
42	Není používáno	–
43	Audio systém; Navigační systém Volvo (možnost).	15
44	Další systém omezení (SRS); Modul řízení motoru.	10
45	12 V zásuvka v zadní části	15
46	Osvětlení: odkládací schránka, přístrojová deska, prostor pro nohy.	5
47	Vnitřní osvětlení	5
48	–	–
49	Další systém omezení (SRS); Senzor hmotnosti pasažéra (OWS).	10
50	–	–
51	Asistent parkování (možnost); Pohon všech kol; Bi-xenonové světlomety (možnost).	10
52	Modul řízení převodovky (TCM), ABS.	5
53	Posilovač řízení	10
54	Modul řízení motoru (ECM)	10
55	–	–
56	Modul řízení sirény alarmu	10
57	Integrovaná diagnostická zásuvka; Spínač brzdových světel.	15
58	Pravý dálkový světlomet; Relé pomocných světlometů.	7,5
59	Levý dálkový světlomet	7,5
60	Vyhřívané sedadlo řidiče (možnost)	15

61	Vyhřívané sedadlo pro cestujícího (možnost)	15
62	Otevíratelná střecha (možnost)	20
63	Elektrické okno a zámek dveří: zadní dveře na straně cestujícího	20
64	Audio systém, navigační systém Volvo (možnost)	5
65	Audio systém	5
66	Modul řízení audio systému (ICM); Systém klimatizace.	10
67	–	–
68	Tempomat	5
69	Systém klimatizace; Senzor deště (možnost); Tlačítko BLIS (možnost).	5
70	–	–
71	–	–
72	–	–
73	Otevíratelná střecha; Přední vnitřní osvětlení; auto-zatemňující zrcátko; Připomínka na bezpečnostní pásy.	5
74	Relé palivové pumpy	15
75	–	–
76	–	–
77	12 V zásuvka v zavazadlovém prostoru; Modul řízení příslušenství (AEM).	15
78	–	–
79	Náhradní světla	5
80	–	–
81	Elektrické okno a zámek dveří: přední dveře na straně řidiče	20
82	Elektrické okno a zámek: dveře na straně cestujícího	25
83	Elektrické okno a zámek dveří: přední dveře na straně řidiče	25
84	Elektrické sedadlo pro cestujícího	25
85	Elektrické sedadlo pro řidiče	25
86	Relé vnitřního osvětlení; Osvětlení zavazadlového prostoru; Elektrická sedadla.	5

Volvo S40 (2008) – schéma pojistky

Rok výroby: 2008.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S40 (2008) je pojistka 45 v schématu pojistek v kabině.

Schéma pojistek v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	Ventilátor chladicí kapaliny (chladič)	50
2	Posilovač řízení	80
3	Napájení pro panel pojistek v kabině	60
4	Napájení pro panel pojistek v kabině	60
5	Prvek, jednotka klimatizace	80
6	–	–
7	Čerpadlo ABS	40
8	Ventily ABS	20
9	Funkce motoru	30
10	Ventilátor systému klimatizace	40
11	Ostřikovač světlometů	20
12	Napájení pro vyhřívání zadního okna	30
13	Relé startovacího motoru	30
14	Konektor přívěsu	40
15	–	–
16	Napájení pro audio systém	30
17	Blikání	30

18	Napájení pro schéma pojistek v kabině	40
19	–	–
20	Klakson	15
21	–	–
22	–	–
23	Modul řízení motoru (ECM); Modul řízení převodovky (TCM).	10
24	–	–
25	–	–
26	Klíč na startování	15
27	Kompresor klimatizace; Ventil uzávěrky vody.	10
28	–	–
29	Přední mlhová světla (možnost)	15
30	–	–
31	–	–
32	Palivové vstřikovače	10
33	Vyhřívaná lambda sonda; Vakuová pumpa.	20
34	Zapalovací cívky; Senzor tlaku jednotky klimatizace.	10
35	Ventily senzoru motoru; Relé klimatizace; Cívka relé; Ventil uzávěrky vody.	15
36	Modul řízení motoru (ECM); Senzor škrticí klapky.	10

Schéma pojistek v kabině

Schéma pojistek v prostoru pro cestující se nachází pod odkládací schránkou.

Číslo	Popis	Ampéráže [A]
37	Nepoužívá se	–
38	Nepoužívá se	–
39	Nepoužívá se	–
40	Nepoužívá se	–
41	Nepoužívá se	–
42	Nepoužívá se	–
43	Audio systém; Navigační systém Volvo (možnost).	15
44	Další systém omezení (SRS); Modul řízení motoru.	10
45	12 V zásuvka v zadní části	15
46	Osvětlení: prostor odkládací schránky; přístrojová deska; prostor pro nohy.	5
47	Vnitřní osvětlení	5
48	–	–
49	Další systém omezení (SRS); Senzor hmotnosti pasažéra (OWS).	10
50	–	–
51	AWD; Relé filtru paliva.	10
52	Modul řízení převodovky (TCM); ABS.	5
53	Posilovač řízení	10
54	Asistent parkování (možnost); Světlomety BiXenon (možnost).	10
55	–	–
56	Modul dálkového ovládání navigačního systému Volvo (možnost); Modul řízení sirény varování.	10
57	Integrovaná diagnostická zásuvka; Spínač brzdových světel.	15
58	Pravý potkávací světlomet; Relé pomocných světlometů.	7,5
59	Levý potkávací světlomet	7,5
60	Vyhřívané sedadlo řidiče (možnost)	15

61	Vyhřívané sedadlo pro cestujícího (možnost)	15
62	Otevíratelná střecha (možnost)	20
63	Elektrické okno a zámek dveří: zadní dveře na straně cestujícího.	20
64	Audio systém, navigační systém Volvo (možnost)	5
65	Amplifikační systém	5
66	Modul řízení audio systému (ICM); Systém klimatizace	10
67	–	–
68	Tempomat	5
69	Systém klimatizace; Senzor deště (možnost); Tlačítko BLIS (možnost).	5
70	–	–
71	–	–
72	–	–
73	Otevíratelná střecha; osvětlení předního stropu; Zrcátko se samotmavováním; Připomínka na bezpečnostní pásy.	5
74	Relé palivové pumpy	15
75	–	–
76	–	–
77	12 V zásuvka v zavazadlovém prostoru; Modul řízení příslušenství (AEM).	15
78	–	–
79	Náhradní světla	5
80	–	–
81	Elektrické okno a zámek dveří: přední dveře na straně řidiče.	20
82	Elektrické okno a zámek: dveře na straně cestujícího.	25
83	Elektrické okno a zámek dveří: přední dveře na straně řidiče.	25
84	Sedadlo pro cestujícího s elektrickým ovládáním	25
85	Sedadlo pro řidiče s elektrickým ovládáním	25
86	Relé vnitřního osvětlení; Osvětlení zavazadlového prostoru; Elektrická sedadla.	5

Volvo S40 (2009) – schéma pojistkové skříňky

Rok výroby: 2009.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S40 (2009) je pojistka 45 v pojistkové skříňce v kabině.

Pojistková skříňka v motorovém prostoru

Číslo	Popis	Ampéráže [A]
1	Ventilátor chladiče (radiátor)	50
2	Posilovač řízení	80
3	Napájení pro pojistkovou skříňku v kabině	60
4	Napájení pro pojistkovou skříňku v kabině	60
5	Prvek, jednotka klimatizace	80
6	–	–
7	Čerpadlo ABS	40
8	Ventily ABS	20
9	Funkce motoru	30
10	Ventilátor systému klimatizace	40
11	Ostřikovač světlometů	20
12	Napájení pro vyhřívání zadního okna	30
13	Relé motorku pro startování	30
14	Konektor přívěsu (příslušenství)	40
15	–	–
16	Napájení pro audio systém	30
17	stěrač	30

18	Napájení pro pojistkovou skříňku v kabině	40
19	–	–
20	Klakson	15
21	–	–
22	–	–
23	Modul řízení motoru (ECM); Modul řízení převodovky (TCM).	10
24	–	–
25	–	–
26	Klíč na startování	15
27	Kompresor klimatizace	10
28	–	–
29	Přední mlhová světla *	15
30	–	–
31	–	–
32	Injektory paliva	10
33	Vyhřívaná lambda sonda; Vakuová pumpa.	20
34	Zapalovací cívky; Senzor tlaku jednotky klimatizace.	10
35	Ventily senzoru motoru; Relé klimatizace; Cívka relé; Past na olej prvku PTC; Kanystr; Měřič hmotnosti vzduchu.	15
36	Modul řízení motoru (ECM); Senzor škrticí klapky.	10

Pojistková skříňka v kabině

Pojistková skříňka v kabině se nachází pod prostorem pro cestující.

Číslo	Popis	Ampéráže [A]
37	Nepoužívá se	–
38	Nepoužívá se	–
39	Nepoužívá se	–
40	Nepoužívá se	–
41	Nepoužívá se	–
42	Nepoužívá se	–
43	Audio systém; Navigační systém Volvo (možnost).	15
44	Další systém omezení (SRS); Modul řízení motoru.	10
45	12 V zásuvka vzadu	15
46	Osvětlení: odkládací schránka, přístrojová deska, prostor pro nohy.	5
47	Vnitřní osvětlení	5
48	Stěrač čelního skla	15
49	Další systém omezení (SRS); Senzor hmotnosti pasažéra (OWS).	10
50	–	–
51	AWD; Relé palivového filtru.	10
52	Modul řízení převodovky (TCM); ABS.	5
53	Posilovač řízení	10
54	Asistent parkování (možnost); Světlomety BiXenon (možnost).	10
55	–	–
56	Modul dálkového ovládání navigačního systému Volvo (možnost); Modul ovládání sirény alarmu.	10
57	Integrovaná diagnostická zásuvka; Spínač brzdových světel.	15
58	Pravý potkávací světlomet; Relé pomocných světlometů.	7,5
59	Levý potkávací světlomet	7,5
60	Vyhřívané sedadlo řidiče (možnost)	15

61	Vyhřívané sedadlo pro cestujícího (možnost)	15
62	Otevíratelná střecha (možnost)	20
63	Elektrické okno a zámek dveří: zadní dveře na straně cestujícího.	20
64	Audio systém; Navigační systém Volvo (možnost).	5
65	Amplifikační systém	5
66	Modul řízení audio systému (ICM); Klimatizační systém.	10
67	–	–
68	Tempomat	5
69	Klimatizační systém; Senzor deště (možnost); Tlačítko BLIS (možnost).	5
70	–	–
71	–	–
72	–	–
73	Otevíratelná střecha; Osvětlení předního stropu; Automaticky zatemňující zrcátko; Připomínka na bezpečnostní pásy.	5
74	Relé čerpadla paliva	15
75	–	–
76	–	–
77	Modul řízení příslušenství (AEM)	15
78	–	–
79	Záložní světla	5
80	–	–
81	Elektrické okno a zámek dveří: zadní dveře na straně řidiče.	20
82	Elektrické okno: boční dveře pro cestujícího.	25
83	Elektrické okno a zámek dveří: přední dveře na straně řidiče.	25
84	Sedadlo pro cestujícího s elektrickým ovládáním	25
85	Sedadlo řidiče s elektrickým ovládáním	25
86	Relé vnitřního osvětlení; Osvětlení zavazadlového prostoru; Elektrická sedadla.	5

Volvo S40 (2010) – schéma pojistky

Rok výroby: 2010.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S40 (2010) je pojistka 45 v pojistkové skříňce.

Pojistková skříňka v motorovém prostoru

Volvo S40 – pojistky – motorový prostor

Číslo	Popis	Ampéráž [A]
1	Ventilátor chladicí kapaliny (chladič)	50
2	Posilovač řízení	80
3	Napájení pro schéma pojistek v prostoru pro cestující	60
4	Napájení pro schéma pojistek v prostoru pro cestující	60
5	Prvek, jednotka klimatizace	80
6	–	–
7	Čerpadlo ABS	40
8	Ventily ABS	20
9	Funkce motoru	30
10	Ventilátor systému klimatizace	40
11	Ostřikovač světlometů	20
12	Napájení vyhřívání zadního skla	30
13	Relé motorku pro startování	30
14	Konektor přívěsu (příslušenství)	40
15	–	–
16	Napájení pro audio systém	30
17	Stěrače stěrače	30

18	Napájení pro pojistkovou skříňku v prostoru pro cestující	40
19	–	–
20	Klakson	15
21	–	–
22	–	–
23	Modul řízení motoru (ECM); Modul řízení převodovky (TCM).	10
24	–	–
25	–	–
26	Zapalování	15
27	Kompresor klimatizace	10
28	–	–
29	Přední světlomety mlhová světla *	15
30	–	–
31	–	–
32	Injektory paliva	10
33	Vyhřívaná lambda sonda; Vakuová pumpa.	20
34	Zapalovací cívky; Senzor tlaku řídicí jednotky klimatizace.	10
35	Ventily senzoru motoru; Relé klimatizace; Cívka relé; Past na olej prvku PTC; Nádrž; Měřicí přístroj hmotnosti vzduchu.	15
36	Modul řízení motoru (ECM); Senzor škrticí klapky.	10

Schéma pojistek v prostoru pro cestující

Schéma pojistek v kabině pro cestující se nachází pod prostorem pro odkládání.

Číslo	Popis	Ampéráže [A]
37	Nepoužívá se	–
38	Nepoužívá se	–
39	Nepoužívá se	–
40	Nepoužívá se	–
41	Nepoužívá se	–
42	Nepoužívá se	–
43	Audio systém; Bluetooth; Navigační systém Volvo *.	15
44	Další omezovač systému (SRS); Modul řízení motoru.	10
45	Zásuvka 12 V v zadní části moře	15
46	Osvětlení: odkládací schránka, přístrojová deska, prostor pro nohy.	5
47	Vnitřní osvětlení	5
48	Ostřikovač čelního skla	15
49	Další omezovač systému (SRS); Senzor hmotnosti pasažéra (OWS).	10
50	–	–
51	AWD; Relé palivového filtru.	10
52	Modul řízení převodovky (TCM); ABS.	5
53	Posilovač řízení	10
54	Asistent parkování *; Aktivní světlomety pro zatáčky *.	10
55	–	–
56	Modul dálkového ovládání Navigační systém Volvo; Modul řízení sirény varování.	10
57	Integrovaný diagnostický port; Spínač brzdových světel.	15
58	Pravý potkávací světlomet; Relé pomocných světlometů.	7,5
59	Levý potkávací světlomet	7,5
60	Vyhřívané sedadlo řidiče *	15

61	Vyhřívané sedadlo pro cestujícího *	15
62	Střešní okno *	–
63	Elektrické okno a zámek dveří: dveře na straně cestujícího vzadu.	20
64	Audio systém; Navigační systém Volvo *.	5
65	Systém zesílení	5
66	Modul řízení audio systému (ICM); Systém klimatizace.	10
67	–	–
68	Tempomat	5
69	Systém klimatizace; Senzor deště *; Tlačítko BLIS *.	5
70	–	–
71	–	–
72	–	–
73	Střešní okno; Osvětlení předního stropu; Zrcátko s automatickým zatemněním *; Připomínka na připnutí bezpečnostních pásů.	5
74	Relé palivové pumpy	15
75	–	–
76	–	–
77	Modul řízení pomocného vybavení (AEM)	15
78	–	–
79	Rezervní světla	5
80	–	–
81	Elektrické okno a zámek dveří: zadní dveře na straně řidiče	20
82	Elektrické okno: boční dveře pro cestujícího	25
83	Elektrické okno a zámek dveří: přední dveře na straně řidiče	25
84	Sedadlo pro cestujícího s elektrickým ovládáním	25
85	Sedadlo pro řidiče s elektrickým ovládáním	25
86	Relé vnitřního osvětlení; Osvětlení zavazadlového prostoru; Elektrická sedadla.	5

Volvo S40 (2011) – schéma pojistkové skříňky

Rok výroby: 2011.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S40 (2011) je pojistka 45 v pojistkové skříňce.

Pojistková skříňka v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	Ventilátor chladicí kapaliny (chladič)	50
2	Asistence při řízení	80
3	Napájení pro pojistkovou skříňku v prostoru pro cestující	60
4	Napájení pro pojistkovou skříňku v prostoru pro cestující	60
5	Prvek, jednotka klimatizace	80
6	–	–
7	Čerpadlo ABS	40
8	Ventily ABS	20
9	Funkce motoru	30
10	Ventilátor klimatizačního systému	40
11	Ostřikovač světlometů	20
12	Vyhřívání zadního okna	30
13	Relé motorku pro startování	30
14	Konektor přívěsu (příslušenství)	40
15	–	–
16	Napájení pro audio systém	30
17	Stěrače	30

18	Napájení pro pojistkovou skříňku v prostoru pro cestující	40
19	–	–
20	Klakson	15
21	–	–
22	–	–
23	Modul řízení motoru (ECM); Modul řízení převodovky (TCM).	10
24	–	–
25	–	–
26	Klíč na startování	15
27	Kompresor klimatizace	10
28	–	–
29	Přední mlhová světla*	15
30	–	–
31	–	–
32	Injektory paliva	10
33	Vyhřívaná lambda sonda, vakuová pumpa	20
34	Zapalovací cívky; Senzor tlaku řídicí jednotky klimatizace	10
35	Ventily senzoru motoru; Relé klimatizace; Cívka relé; Past na olej prvku PTC; Nádrž; Měřič hmotnosti vzduchu.	15
36	Modul řízení motoru (ECM); Senzor škrticí klapky.	10

Pojistková skříňka v prostoru pro cestující

Pojistková skříňka v kabině se nachází pod zásuvkou.

Číslo	Popis	Ampéráž [A]
37	Nepoužívá se	–
38	Nepoužívá se	–
39	Nepoužívá se	–
40	Nepoužívá se	–
41	Nepoužívá se	–
42	Nepoužívá se	–
43	Audio systém, Bluetooth; Navigační systém Volvo*.	15
44	Další systém omezení (SRS); Modul řízení motoru.	10
45	12 V zásuvka na zadní straně přístrojové desky	15
46	Osvětlení: odkládací schránka, přístrojová deska, prostor pro nohy.	5
47	Vnitřní osvětlení	5
48	Ostřikovač čelního skla	15
49	Další systém omezení (SRS); Senzor hmotnosti cestujícího (OWS).	10
50	–	–
51	AWD; Relé palivového filtru.	10
52	Modul řízení převodovky (TCM); ABS.	5
53	Asistence při řízení	10
54	Asistent parkování*; Aktivní světlomety v zatáčce*.	10
55	–	–
56	Modul dálkového ovládání navigačního systému Volvo; Modul řízení sirény na varování.	10
57	Integrovaná diagnostická zásuvka; Spínač brzdových světel.	15
58	Pravý potkávací světlomet; Relé pomocných světlometů.	7,5
59	Levý potkávací světlomet	7,5
60	Vyhřívané sedadlo řidiče*	15

61	Vyhřívané sedadlo pasažéra*	15
62	Panoramatické*	–
63	Elektrické okno a zamykání dveří – zadní dveře na straně pasažéra	20
64	Rádio satelitní Sirius*	5
65	Audio systém	5
66	Modul řízení audio systému (ICM); Systém klimatizace.	10
67	–	–
68	Tempomat	5
69	Systém klimatizace; Senzor deště*; Tlačítko BLIS*.	5
70	–	–
71	–	–
72	–	–
73	Panoramatické; Přední vnitřní osvětlení; Automaticky stmívající zrcátko*; Připomínka na bezpečnostní pás.	5
74	Relé čerpadla paliva	15
75	–	–
76	–	–
77	Modul řízení příslušenství (AEM)	15
78	–	–
79	Rezervní světla	5
80	–	–
81	Elektrické okno a zamykání dveří: přední dveře na straně řidiče	20
82	Elektrické okno: boční dveře pasažéra.	25
83	Elektrické okno a zamykání dveří: přední dveře na straně řidiče	25
84	Sedadlo pasažéra s elektrickým ovládáním	25
85	Sedadlo řidiče s elektrickým ovládáním	25
86	Relé vnitřního osvětlení; Osvětlení zavazadlového prostoru; Elektrická sedadla.	5

Volvo S40 (2012) – schéma pojistkové skříňky

Rok výroby: 2012.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S40 (2012) je pojistka 45 v pojistkové skříňce v kabině.

Pojistková skříňka v motorovém prostoru

Číslo	Popis	Ampér [A]
1	Ventilátor chladiče	50
2	Posilovač řízení	80
3	Napájení pro pojistkovou skříňku v kabině	60
4	Napájení pro pojistkovou skříňku v kabině	60
5	PTC prvek, ohřívač vzduchu *	80
6	Vstřikovače (DRIVe)	60
	Vstřikovače (naftový motor 5 válců)	70
7	ABS čerpadlo	40
8	ABS ventily	20
9	Funkce motoru	30
10	Ventilátor	40
11	Ostřikovač světlometů	20
12	Vyhřívané zadní sklo	30
13	Elektromagnetický ventil aktuátoru; Motorek pro startování.	30
14	Kabeláž přívěsu *	40
15	rezerva	–
16	Infotainment systém	30
17	Spínače stěrače	30

18	Napájení pro pojistkovou skříňku v kabině	40
19	rezerva	–
20	Klaksón	15
21	Ohřívač paliva, ohřívač kabiny *	20
22	rezerva	–
23	Modul řízení motoru (benzín 5 válců); Modul řízení převodovky (5 válců).	10
	Modul řízení převodu (4 válce)	15
24	Filtr paliva s ohřevem (motor Diesel 5 válců); Prvek PTC; Oddělovač oleje (Diesel 5 válců).	20
25	Centrální elektronický modul (CEM) (Start / Stop)	–
26	Zapalování	15
27	Kompresor klimatizace	10
28	rezerva	–
29	Přední světlomety s mlhovými světly; Denní svícení (DRL) *.	15
30	Čerpadlo chladicí kapaliny (Start / Stop)	10
31	Regulátor napětí, alternátor (benzín 4 válce)	10
32	Vstřikovače (benzín 5 válců); Ventil řízení turbodmychadla (Diesel 5 válců); Senzor hladiny oleje (Diesel 5 válců); Ventil řízení, průtok paliva (DRIVe); Senzor hmotnostního průtoku vzduchu (DRIVe); Motor řízení turba (DRIVe).	10
33	Podtlakové čerpadlo (benzín 5 válců); Cívka relé; Relé, podtlakové čerpadlo (benzín 5 válců); Modul řízení motoru (Diesel 5 válců); Filtr paliva s ohřevem (DRIVe).	20
34	Cívky zapalování (benzín); Spínač tlaku; Systém klimatizace (5 válců); Modul řízení, žhavicí svíčky (Diesel 5 válců); Systém řízení emisí EGR (Diesel 5 válců); Čerpadlo paliva (DRIVe); Lambda sonda (DRIVe); Modul řízení motoru (Start / Stop); Cívky relé; Relé Start / Stop.	10
35	Cívka relé; Systém klimatizace; Prvek PTC; Oddělovač oleje (benzín 5 válců); Senzor průtoku vzduchu (benzín 5 válců); Ventil řízení turbodmychadla (benzín 5 válců); Solenoidy; Variabilní fáze rozvodu (benzín 5 válců); Vstřikovače (benzín 2,0 l); Ventil EVAP (benzín 2,0 l); Ventil, směs vzduch-palivo (benzín 2,0 l); Ventil řízení, tlak paliva (Diesel 5 válců); Řízení motoru modul (Diesel 5 válců); EGR motoru (DRIVe).	15
36	Modul řízení motoru (benzín, DRIVe); Senzor polohy pedálu akcelerátoru (Diesel 5 válců); Lambda sondy (Diesel 5 válců).	10

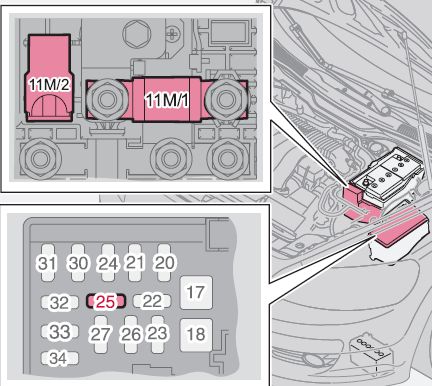

DRIVe Startování / Zastavení *

Číslo	Popis	Ampér [A]
11 M / 1	Vano motore, elektrický distributor	125
11 M / 2	Senzor, monitorování baterie	15
25	Modul elektronický centrální (CEM) (záložní baterie referenční napětí), motor Diesel	10

Pojistková skříňka v kabině

Pojistková skříňka v kabině se nachází pod prostorem pro cestující.

Číslo	Popis	Ampér [A]
37	Není používáno	–
38	Není používáno	–
39	Není používáno	–
40	Není používáno	–
41	Není používáno	–
42	Není používáno	–
43	Telematika *; Audio systém, RTI *; Bluetooth *.	15
44	Systém SRS; Modul řízení motoru (5 válců, DRIVe)	10
45	Elektrická zásuvka, kabina	15
46	Kabina, prostor pro cestující a dodatečné osvětlení	5
47	Vnitřní osvětlení; Mechanismus otevírání garáže na dálkové ovládání *.	5
48	Stěrač	15
49	Systém SRS	10
50	rezerva	–
51	Prvek PTC; Ohřívač vzduchu *; Cívka relé; Relé, vyhřívaný palivový filtr (Diesel 5 válců); AWD.	10
52	Modul řízení převodovky; Systém ABS.	5
53	Servotlak	10
54	Asistence při parkování *; Xenonová světla *.	10
55	Modul řízení Keyless *	20
56	Přijímač dálkového ovládání; Siréna *.	10
57	Datový konektor (DLC); Spínač brzdových světel.	15
58	Pravý potkávací světlomet; Cívka relé; Relé, dodatečná světla *.	7,5
59	Levý potkávací světlomet	7,5
60	Vyhřívání sedadla (strana řidiče)	15

61	Vyhřívání sedadla (strana spolujezdce)	15
62	Panorama *	–
63	Napájení pro zadní pravé dveře	20
64	rezerva	5
65	Audio; Infotainment.	5
66	Audio systém; Infotainment; Klimatizace.	10
67	rezerva	–
68	Tempomat	5
69	Klimatizační systém; Senzor deště; Tlačítka BLIS *; Asistent parkování *; DRIVe.	5
70	rezerva	–
71	rezerva	–
72	rezerva	–
73	Panorama *; Stropní konzola vnitřní osvětlení; Připomínka na bezpečnostní pás, vzadu; Zatemnění, vnitřní zrcátko *.	5
74	Palivové čerpadlo	15
75	rezerva	–
76	rezerva	–
77	Prostor pro náklad elektrické zásuvky; Modul řízení, příslušenství *	15
78	rezerva	–
79	Osvětlení couvání; Zatemněné, vnitřní zrcátko (signál).	5
80	rezerva	–
81	Napájení pro zadní levé dveře	20
82	Napájení pro přední pravé dveře	25
83	Napájení pro přední levé dveře	25
84	Elektrické sedadlo, spolujezdec	25
85	Elektrické sedadlo, řidič	25
86	Vnitřní osvětlení; Osvětlení prostoru pro náklad; Elektrická sedadla; Displej úrovně paliva (2,0F).	5

O Volvo S40 (2001-2012)

Volvo S40, vyráběné v letech 2001 až 2012, je kompaktní vozidlo, které se vyznačuje elegantním designem a vysokou úrovní bezpečnosti, což je typické pro značku Volvo. Tento model byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které nabízely spolehlivý výkon a efektivní spotřebu paliva. Interiér vozidla je navržen s důrazem na pohodlí a funkčnost, přičemž poskytuje dostatek prostoru pro cestující i zavazadla. Volvo S40 je známé svou robustní konstrukcí a pokročilými bezpečnostními prvky, což ho činí ideální volbou pro ty, kteří hledají spolehlivé a bezpečné vozidlo.

Schéma pojistkové skříňky Volvo S40

Tato stránka zobrazuje schéma pojistkové skříňky pro Volvo S40, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod palubní deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Schémata na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektroniky ve vašem Volvo S40.
