Volvo V60 Plug-in Hybrid (2014-2018) – pojistková skříňka

Volvo V60 Plug-in Hybrid (2014-2018) – schéma pojistkové skříně

Rok výroby: 2014, 2015, 2016, 2017, 2018.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo V60 Plug-in Hybrid (2014-2018) je pojistka 22 v pojistkové skříni v odkládací schránce.

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Č.	Popis	Amp [A]
1	–	–
2	Hlavní pojistka řídicí jednotky (CEM) pod odkládací schránkou	50
3	–	60
4	Hlavní pojistka pro relé; Pojistková skříňka pod odkládací schránkou	60
5	–	–
6	–	–
7	–	–
8	2014: Vyhřívané čelní sklo, levá strana	40
9	Stěrače	30
10	Stacionární topení	25
11	–	–
12	2014: Vyhřívané čelní sklo, pravá strana	40
13	ABS čerpadlo	40
14	ABS ventily	20
15	Ostřikovače světlometů	20
16	Nastavení světlometů, aktivní xenonové světlomety – ABL	10
17	Hlavní pojistka řídicí jednotky (CEM) pod odkládací schránkou	20
18	ABS	5
19	Posilovač řízení závislý na rychlosti	5
20	Řídicí jednotka motoru, řídicí jednotka převodovky, airbag	10
21	Vyhřívané ostřikovače	10
22	–	–

23	Kontrola světlometů	5
24	–	–
25	–	–
26	–	–
27	Vinice relé	5
28	Přídavné světlomety	20
29	Klakson	15
30	Vinice relé v relé systému řízení motoru, modul řízení motoru	10
31	Modul řízení převodovky	15
32	–	–
33	Vinice relé v elektrické řídicí jednotce v chladné zóně motorového prostoru, vinice relé v čerpadle chladiva	5
34	Relé motoru startování	30
35	Modul řízení předzápalu	10
36	Modul řízení motoru (ECM)	15
37	Senzor hmotnostního proudění vzduchu, regulační ventily	15
38	Ventily, senzor hladiny oleje	10
39	Lambdové sondy; Modul řízení, pokrývka vinic chladiče	15
40	Vyhřívač filtru na naftu	20
41	2014: Ventilovaný vyhřívač bloku	5
	2015-2018: Ventilovaný vyhřívač bloku	10
42	Zapalovací svíčka	70
43	Chladicí ventilátor	80
44	Elektrohydraulický posilovač řízení	100

Za motorem

A. Auto s volantem nalevo
B. Auto s volantem napravo

Číslo	Popis	Amp [A]
1	Monitorování čerpadla podtlaku brzdového systému	5

Pojistková skříňka v odkládací schránce

Pojistková skříňka A: Pojistky generální

Pojistková skříňka B: Pojistky řídicí jednotky

Poloha: pojistková skříňka A

Č.	Popis	Amp [A]
1	Hlavní pojistka pro řídicí jednotku audio, Hlavní pojistka pro pojistky 16-20	40
2	2015-2018: Ostřikovače čelního skla; Ostřikovač zadního skla	25
3	–	–
4	–	–
5	–	–
6	Rukojeti, systém keyless	5
7	–	–
8	Ovládací panel, dveře řidiče	20
9	Ovládací panel, přední dveře pro cestující	20
10	Ovládací panel, zadní dveře pro cestující, pravé	20
11	Ovládací panel, zadní dveře pro cestující, levé	20
12	Keyless	7,5
13	Elektrické sedadlo na straně řidiče	20
14	Elektrické sedadlo na straně spolujezdce	20

15	2014: Trysky čelního skla, Tryska zadního skla	25
16	Modul řízení nebo displej systému Infotainment	5
17	Modul řízení audia, televizor, digitální rádio	10
18	Modul řízení audia nebo modul řízení Sensus	15
19	Telefon, Bluetooth ™	5
20	–	–
21	Otevírací střecha, strop vnitřního osvětlení, klimatický senzor, vstup vzduchu pro motory motýlů	5
22	Zásuvka 12 V, konzola mezi sedadly	15
23	Vyhřívání sedadla, zadní strana cestujícího, pravá	15
24	Vyhřívání sedadla, zadní strana cestujícího, levá	15
25	Dodatečný elektrický ohřívač	15
26	Vyhřívání sedadla na straně spolujezdce	15
27	Vyhřívání sedadla, přední strana řidiče	15
28	Asistent parkování, parkovací kamera, modul řízení tažného zařízení, BLIS, elektrický ohřívač	5
29	–	–
30	–	–

Poloha: pojistková skříňka B

Č.	Popis	Amp [A]
1	Stěrač zadního okna	15
2	–	–
3	Vnitřní osvětlení, ovládací panel ve dveřích řidiče, elektrická okna, elektrická sedadla – přední, dálkové otevírání garážových vrat	7,5
4	Kombinovaný přístrojový panel	5
5	Adaptivní tempomat, ACC; systém varování před kolizí	10
6	Vnitřní osvětlení; Senzor deště	7,5
7	Modul volantu	7,5
8	Centrální zamykání, nádrž	10
9	Vyhřívaný volant	15
10	2 014-2016: vyhřívaná skla	15
11	Odbočovač, zadní dveře	10

12	2013-2018: Polštář opěrky hlavy sklopný	10
13	Čerpadlo paliva	20
14	Čidlo pohybu pro alarm, klimatický panel	5
15	Blokování volantu	15
16	Siréna, konektor OBDII	5
17	–	–
18	Airbag	10
19	Systém varování před kolizí	5
20	Čidlo pedálu akcelerátoru; Vnitřní zrcátko se zatmavením; Vyhřívání zadního sedadla	7,5
21	Modul řízení Infotainment (Výkon), Audio (Výkon)	15
22	Brzdová světla	5
23	Otevíratelná střecha	20
24	Imobilizér	5

Pojistky – v zavazadlovém prostoru (č. 1)

Číslo	Popis	Amp [A]
1	Elektrická parkovací brzda levá	30
2	Elektrická parkovací brzda pravá	30
3	Ohřívač zadního okna	30
4	Zásuvka přívěsu 2	15
5	–	–
6	Zásuvka 12 V v zavazadlovém prostoru	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka přívěsu 1	40
12	–	–

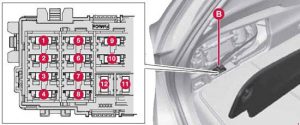

Pojistky – v zavazadlovém prostoru (nr 2)

Nr	Popis	Amp [A]
1	Čerpadlo chladiva 1 pro hybridní baterii kapaliny; Ventil pro čerpadla chladiva 1 a 2.	10
2	Čerpadlo chladiva 2 pro hybridní baterii.	10
3	Nabíječka; Měnič napětí 400 V-12 V; Modul řízení pro hybridní baterii.	5
4	Čerpadlo chladiva pro okruh při nízké teplotě chlazení systému.	15
5	Nabíječka; Měnič napětí 400 V-12 V; Modul řízení pro hybridní baterii.	10
6	Vinutí relé; měnič vysokého napětí pro elektrický motor a integrovaný generátor startéru	10
7	Odpojení elektrického motoru od zadní osy	15
8	–	–
9	Měnič vysokého napětí pro elektrický motor a integrovaný startér; Modul řízení pro hybridní baterii.	10
10	Ventily chladiva pro okruh při nízké teplotě chlazení systému; Elektrický kompresor klimatizace; Ventil výměníku tepla; Ventil klimatizačního systému.	10
11	–	–
12	–	–

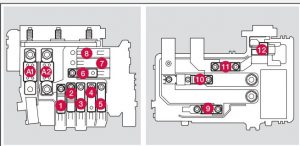

Pojistky – v chladné zóně motorového prostoru

Nr	Popis	Amp [A]
A1	Automatický spínač: centrální elektrický modul v motorovém prostoru	175
A2	Hlavní pojistka modulu centrální elektroniky (CEM) pod odkládací schránkou, relé/pojistková skříňka pod odkládací schránkou, centrální elektrická jednotka v zavazadlovém prostoru	175
1	Čerpadlo vakuum pro brzdový systém	40
2	Hlavní pojistka centrálního elektronického modulu (CEM) pod odkládací schránkou	50
3	Hlavní pojistka pro relé/pojistkovou skříňku pod odkládací schránkou	60
4	Hlavní pojistka pro řídicí jednotku elektrickou B v zavazadlovém prostoru	60
5	Hlavní pojistka pro řídicí jednotku elektrickou A v zavazadlovém prostoru	60
6	Ventilátor	40
7	–	–
8	–	–
9	–	–
10	–	–
11	Čerpadlo oleje automatické převodovky	30
12	–	–

O Volvo V60 Plug-in Hybrid (2014-2018)

Volvo V60 Plug-in Hybrid, vyráběné v letech 2014 až 2018, je inovativní vozidlo, které kombinuje dieselový motor s elektrickým pohonem, čímž poskytuje vynikající efektivitu paliva a nízké emise. Tento model je vybaven 2,4litrovým pětiválcovým dieselovým motorem, který spolupracuje s elektromotorem, což umožňuje celkový výkon až 215 koní. Vozidlo nabízí tři režimy jízdy: Pure, Hybrid a Power, které umožňují řidiči přizpůsobit jízdu podle aktuálních potřeb. V60 Plug-in Hybrid je známé svou pohodlnou jízdou, kvalitním interiérem a pokročilými bezpečnostními prvky, což z něj činí ideální volbu pro ty, kteří hledají ekologické a zároveň výkonné vozidlo.

Schéma pojistkové skříně Volvo V60 Plug-in Hybrid

Tato stránka zobrazuje schéma pojistkové skříně pro Volvo V60 Plug-in Hybrid, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu nachází na více místech, včetně prostoru pod kapotou a v interiéru vozidla, obvykle v blízkosti přístrojové desky. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických obvodů ve vozidle.
