Volvo C70 (1998-2013) – pojistková skříňka

Volvo C70 (1998-1999) – schéma pojistkové skříně

Rok výroby: 1998, 1999.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo C70 (1998-1999) je pojistka 11C/30 v pojistkové skříni motorového prostoru.

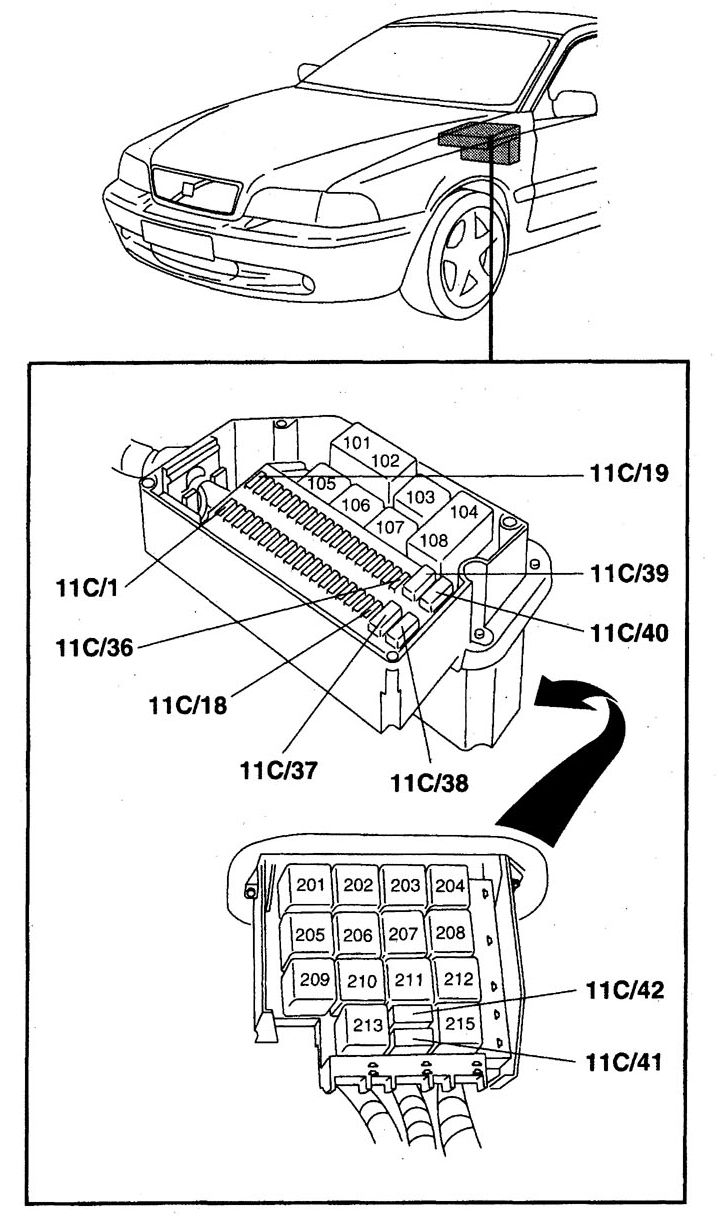

Centrální elektrický blok

Volvo C70 – schéma pojistkové skříně – centrální elektrický blok

Č.	Popis	Ampéráž [A]
11C / 1	–	–
11C / 2	Centrální zamykání, alarm proti krádeži modulu řízení, Spínač režimu AW 50-42, modul řízení RTI	10
11C / 3	Modul řízení ABS	10
11C / 4	Imobilizér	10
11C / 5	Klimatizace, Rozhraní datový konektor (DLC)	15
11C / 6	Modul řízení centrálního zamykání, alarm proti krádeži, siréna alarmu, pohybový senzor (S70/V70)	20
11C / 7	Rádio, Zesilovač	15
11C / 8	Imobilizér, připojený přístrojový panel, spínač světel	15
11C / 9	Vyhřívané zadní sedadlo (S70/V70), Zesilovač (C70)	20
11C / 10	Klíč na zapalování	15
11C / 11	Žárovka stop (brzda)	10
11C / 12	Ohřívač kapaliny chlazení motoru (Diesel), Zesilovač (C70)	20
11C / 13	Směrovky, Blikající světlo nouzového signálu, Blikající žárovka reflektoru, Centrální zamykání modulu řízení, alarm proti krádeži, Centrální zamykání na dálku, alarm proti krádeži, Skleněný senzor rozbití	15
11C / 14	Vyhřívané zadní sklo, Vyhřívaná boční zrcátka	30
11C / 15	Osvětlení na uvítanou, Osvětlení odkládací schránky, dodatečné osvětlení prostoru pro nohy, žárovky upozornění na otevřené dveře, osvětlení zavazadlového prostoru, upomínka na bezpečnostní pás, modul řízení RTI, CD přehrávač RTI, displej RTI	10
11C / 16	Anténa napájení, CD přehrávač, Výstupní konektor přívěsu (S70/V70), Příslušenství, Tažné zařízení (C70)	30
11C / 17	Přední světlomety mlhová světla	20

11C / 18	Upozornění klíč, Centrální zamykání, alarm proti krádeži řídicí jednotky	10
11C / 19	Světlomet s tlumeným světlem levý, Příslušenství	15
11C / 20	Světlomet s tlumeným světlem pravý, Žárovka upozornění světlometů s tlumeným světlem	15
11C / 21	Světlomet s dálkovým světlem levý	15
11C / 22	Světlomet s dálkovým světlem pravý	15
11C / 23	Parkovací světla, zadní žárovka, Osvětlení evidenčního čísla	10
11C / 24	Parkovací světla, zadní žárovka, senzor upozornění na poruchu žárovky	10
11C / 25	Zadní mlhové světlo, žárovka kontroly zadních mlhových světel	10
11C / 26	Spínač světel	15
11C / 27	Žárovka couvacího světla (couvání), směrovka	15
11C / 28	Vyhřívaná sedadla, Vyhřívané zadní sedadlo (S70 / V70)	25
11C / 29	Pásmo 15 (15/4): vyhřívaná boční zrcátka, připomínka na bezpečnostní pás, tempomat, senzor upozornění na poruchu žárovky, siréna alarmu, blokování převodovky, teplotní senzor výfukových plynů, ohřev kapaliny chlazení motoru (Diesel), tažné zařízení (C70)	10
11C / 30	Zapalovač cigaret/12V zásuvka vpředu, modul kontroly RTI, CD přehrávač RTI, displej RTI	15
11C / 31	Kontrola klimatizace	25
11C / 32	Rádio / zesilovač	10
11C / 33	Pásmo X (15/8): Nastavení šířky paprsku, ostřikovač / stěrač zadního okna	15
11C / 34	Klakson, Ostřikovač/stěrač předního okna, Ostřikovač/stěrač reflektoru, Klakson	25
11C / 35	Osvětlení směrovek a ovládacího panelu, osvětlení popelníku, elektrická střecha, zpětné zrcátko (C70)	10
11C / 36	Zapalovač cigaret / 12 V zásuvka vzadu, elektrická sedadla	15

Číslo	Popis
11C / 37	Elektrická okna, elektrická střecha, elektrická boční zrcátka (ne CONV), elektrická sklopná boční zrcátka (ne CONV), zadní odvlhčování a elektrická vyhřívaná boční zrcátka (ne CONV)
11C / 38	Elektrická okna (C70)
11C / 39	Elektrická sedadla (LH)
11C / 40	Elektrická sedadla (AH)
11C / 41	Aktuátor – měkká střecha (CONV)
11C / 42	Měkká střecha (CONV)

Relé

poloha	popis
15	elektrický ventilátor chlazení
16	–
17	startování
18	klimatizace

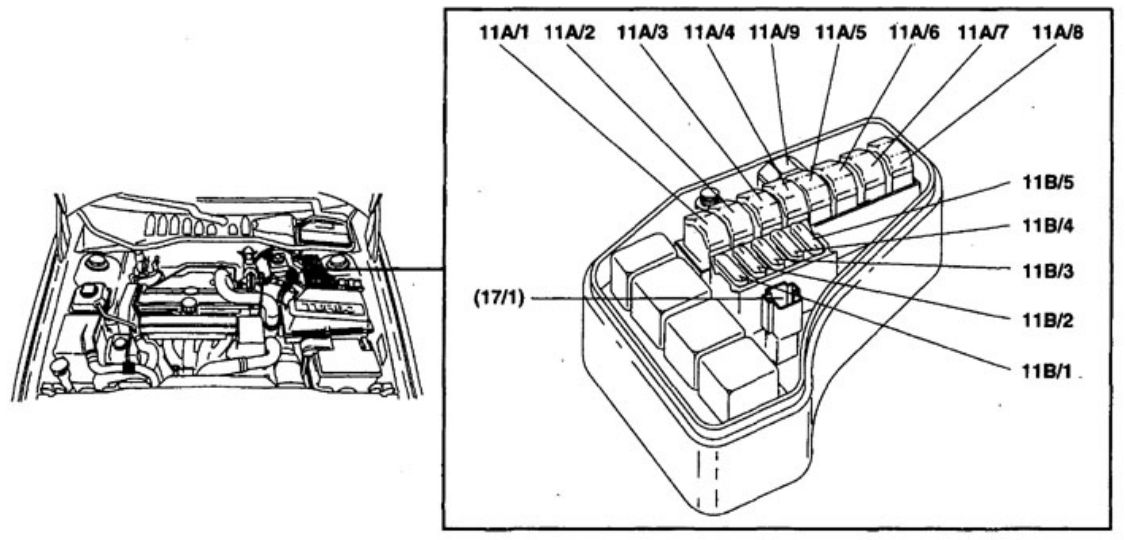

Pojistková skříňka / relé motorového prostoru

Číslo	Popis	[A]
11A / 1	Ventilátor chlazení motoru (FC)	60
11A / 2	Pojistky 11 C / 26 · 29 přes relé přetížení 151_t Pojistky 11 C / 33-37 přes relé přetížení X	50
11A / 3	Startování, čerpadlo vstřikování vzduch sekundární (PAIR), ohřívač naftového oleje konektor chladicí kapaliny	50
11A / 4	Modul řízení ABS	50
11A / 5	Hlavní relé reflektoru senzor poruchy žárovky varování	50
11A / 6	Pojistky 11 C / 5-10	60
11A / 7	Pojistky 11 C / 11-17 a pojistky 11C / 39-40	50
11A / 8	Pojistka 11 B / 1, pojistky 11B / 2-5 přes systém vstřikování paliva hlavní relé	60
11A / 9	Žhavicí svíčky 1-5 přes relé žhavicích svíček (naftové motory)	80
11B / 1	Klíč na zapalování, modul řízení motoru (ECM), modul řízení AW 50-42, hlavní relé systému vstřikování paliva (Motronic 4.3 / 4.4)	10
11B / 2	Modul řízení motoru (ECM), vstřikovače, ventil regulace vzduchu na volnoběhu (IAC), senzor průtoku vzduchu (MAF), čerpadlo vstřikování paliva (nafta), ventil rozdělení vstřikování (nafta)	10
11B / 3	Čerpadlo paliva (FP), modul výboje zapalování (IDM) a cívka zapalování, relé žhavicích svíček (nafta), Chladicí kapalina žhavicích svíček (nafta), Ventil regulace turbodmychadla (TC) (nafta), Konvertor EGR (nafta), Ohřívání vzduchu před vstřikováním přes PTC odpor (nafta)	20 (15 nafta)
11B / 4	Modul řízení AW 50-42	10
11B / 5	Relé klimatizace (A/C), ohřátý senzor kyslíku (H02S) přední, ohřátý senzor kyslíku zadní, ventil odvodu nádrže (CP), systém vstřikování vzduchu sekundární elektromagnetický ventil (PAIR), ventil uzávěrky absorbéru par paliva EVAP, vzduch sekundární tlačítkové relé čerpadlo systému vstřikování (PAIR), ventil regulace turbodmychadla (TC), PTC odpor ohřívání vzduchu	10

Volvo C70 (2001) – schéma pojistkové skříně

Rok výroby: 2001.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC90 (2003) je pojistka 30 v pojistkové skříni (přídavné).

Relé / hlavní pojistková skříňka

Pojistková skříňka se nachází v motorovém prostoru.

Relé

Poloha	Popis
15	Elektrický chladicí ventilátor
16	–
17	Motorek na startování
18	Klimatizace

Pojistky v relé / pojistkové skříni (pojistky hlavního systému)

Poloha	Popis	Ampéráž [A]
1	Elektrický ventilátor chlazení	60
2	Pojistky v pojistkové skříni dodatečné	50
3	Motorek startování	50
4	ABS, STC	50
5	Světlomety	50
6	Pojistky v pojistkové skříni dodatečné	60
7	Pojistky v pojistkové skříni dodatečné	50
8	Moduly řízení – motor / automatická převodovka	60
9	–	–
10	Klíč na zapalování, Moduly řízení – motor / automatická převodovka	10
11	Relé klimatizace, systém paliva	15
12	Čerpadlo paliva, vstřikovače paliva, modul řízení motoru	15
13	Systém zapalování	15
14	Systém emisí	20

Pojistky (pojistková skříňka dodatečná)

Poloha	Popis	Ampéráže [A]
1	Elektromagnetický ventil spínač otevření zavazadlového prostoru	10
2	Světlomet zadní mlhový, konektory přívěsu	10
3	Centrální zamykání	10
4	Imobilizér, ABS, blokování převodovky	10
5	Systémy klimatizace, diagnostika palubního OBDII	15
6	Centrální zamykání	20
7	Audio systém	15
8	Imobilizér, palubní počítač, spínač světel	15
9	Zesilovač – audio systém	30
10	Centrální zamykání na dálku	10
11	Brzdová světla	10
12	Audio systém	30
13	Výstražná světla, přední světla, centrální zamykání na dálku	15
14	Vyhřívané zadní sklo a boční zrcátka	40
15	Přídavná světla, světla upozornění na otevřené dveře, osvětlení zavazadlového prostoru, připomínka bezpečnostního pásu, osvětlení prostoru na rukavice, osvětlení zrcátka v prostoru pro cestující	10
16	Napájená anténa, elektrický konektor pro přívěs, příslušenství	30
17	Přední mlhová světla	20
18	Připomínka klíče, relé světlometů	10
19	Levý potkávací světlomet, příslušenství	15
20	Pravý potkávací světlomet, kontrolka potkávacích světlometů	15

21	Světlomet s dálkovým světlem nalevo	15
22	Světlomet s dálkovým světlem napravo	15
23	Světla polohy přední / zadní nalevo, zadní světlo nalevo, osvětlení evidenčního čísla, konektory přívěsu	10
24	Světla polohy přední / zadní napravo, zadní světlo napravo, konektory přívěsu	10
25	–	–
26	Spínač světel	15
27	Světla couvání, směrovky	15
28	Vyhřívaná přední sedadla (některé modely)	25
29	Vyhřívané zadní sklo, blokování převodovky, připomínka bezpečnostního pásu, tempomat, vyhřívaná boční zrcátka, senzor poruchy žárovky, příslušenství	10
30	Přítomna další zásuvka 12 V.	15
31	Kontrola klimatizace s ventilátorem v prostoru pro cestující	25
32	Audio systém, ECC, otevírací střecha, osvětlení přístrojů	10
33	–	–
34	Stěrače / ostřikovač skla čelního skla, klakson	25
35	Příslušenství, solární střecha, osvětlení zrcátka v kabině řidiče, dodatečné osvětlení, funkce automatického ztmavení zrcátka	10
36	Připomínka bezpečnostního pásu	15
37	Elektrická okna, elektrická střecha, elektrická zrcátka	AUT / CB **
38	–	–
39	Elektrické sedadlo (strana řidiče)	AUT / CB **
40	Elektrické sedadlo (strana spolujezdce)	AUT / CB **
41	Aktuátor – měkká střecha (CONV)	AUT / CB **
42	Měkká střecha (CONV)	AUT / CB **
* Některá z uvedených zařízení / systémů mohou být k dispozici pouze v některých modelech.  ** Toto je automatický automatický spínač umístěný v pojistkové skříni a obvykle nevyžaduje výměnu.

Volvo C70 (2002) – schéma pojistkové skříně

Rok výroby: 2002.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo C70 (2002) je pojistka 30 v pojistkové skříni (přídavné).

Relé / hlavní pojistková skříňka

Pojistková skříňka se nachází v motorovém prostoru.

Relé

Poloha	Popis
15	Elektrický chladicí ventilátor
16	–
17	Motorek na startování
18	Klimatizace

Pojistky v relé / pojistková skříňka hlavní (pojistky hlavní systému)

Poloha	Popis	Ampéráže [A]
1	Elektrický ventilátor chlazení	60
2	Pojistky v pojistkové skříni	50
3	Motorek startování	50
4	ABS	50
5	Světlomety	50
6	Pojistky v pojistkové skříni	60
7	Pojistky v pojistkové skříni	50
8	Moduly řízení – motor / automatická převodovka	60
9	Elektrická okna levá / pravá **	60
10	Klíč na zapalování, Moduly řízení – motor / automatická převodovka	10
11	Relé klimatizace, systém paliva	15
12	Palivové čerpadlo, vstřikovače paliva, modul řízení motoru	15
13	Systém zapalování	15
14	Systém emisí	20
* Některá z uvedených zařízení / systémů mohou být dostupná pouze v některých modelech. ** Týká se pouze C70 Convertible.

Pojistky (pojistková skříňka navíc)

Poloha	Fungování	Ampéráže [A]
1	Chiusura zavazadlového prostoru	10
2	Světlomet zadní proti mlhovým světlům / kontrolka	10
3	Centrální zamykání	10
4	Imobilizér, ABS, blokování převodovky	10
5	Systémy klimatizace, diagnostika palubního počítače OBDII	15
6	Centrální zamykání	20
7	Audio systém	15
8	Imobilizér, palubní počítač, spínač světel	15
9	Amplifikátor – audio systém	30
10	Centrální zamykání na dálkové ovládání	10
11	Brzdová světla	10
12	Amplifikátor – audio systém	30
13	Výstražná světla, přední světla	15
14	Vyhřívané zadní sklo a boční zrcátka	40
15	Přídavná světla, kontrolky otevřených dveří, zavazadlového prostoru, připomínka zapnutí bezpečnostních pásů, osvětlení odkládací schránky, elektrická okna	10
16	Napájená anténa, elektrická zásuvka pro přívěs, příslušenství, CD měnič (možnost)	30
17	Přední světla proti mlhovým světlům	20
18	Připomínka klíče	10
19	Levý potkávací světlomet, příslušenství	15
20	Pravý potkávací světlomet, kontrolka potkávacích světlometů	15
21	Levý dálkový světlomet	15

22	Světlomet s dálkovým světlem vpravo	15
23	Světla na poloze, zadní, osvětlení SPZ	10
24	Světla na poloze, zadní	10
25	–	–
26	Spínač světlometů	15
27	Světla couvání, směrovky	15
28	Vyhřívaná přední sedadla (některé modely)	25
29	Vyhřívané zadní sklo / vnější zrcátka, blokování převodovky, připomínka na zapnutí bezpečnostních pásů, tempomat, senzor poruchy žárovky, elektrická zásuvka pro přívěs, elektricky ovládaná kabriolet	10
30	Dodatečná zásuvka 12 V (přední)	15
31	Systém klimatizace	25
32	Audio systém, skládací střecha, deaktivace antény / kryt zavazadlového prostoru, osvětlení přístrojů, systém klimatizace	10
33	–	–
34	Stěrače / ostřikovač čelního skla / projektor, klakson	25
35	Osvětlení přístrojů, příslušenství, horní skládací zvonek, okna / elektrická zrcátka, auto-tmavé zrcátka (možnost)	10
36	Elektrická sedadla, blokování bezpečnostních pásů	15
37	Elektrická okna (strana spolujezdce)	AUT / CB **
38	Elektrická okna (strana řidiče)	AUT / CB **
39	Elektrické sedadlo (strana řidiče)	AUT / CB **
40	Elektrické sedadlo (strana spolujezdce)	AUT / CB **
41	Elektricky ovládaná skládací střecha	AUT / CB ***
42	Elektricky ovládaná skládací střecha	AUT / CB ***
* Některé z uvedených zařízení / systémů mohou být dostupné pouze v některých modelech.  ** Toto je automatický automatický spínač umístěný v pojistkové skříni a obvykle nevyžaduje výměnu. *** Tyto automatické spínače se nacházejí v řídicí jednotce.

Volvo C70 (2003 – 2005) – schéma pojistkové skříně

Rok výroby: 2003, 2004, 2005.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo C70 (2003-2005) je pojistka 30 v pojistkové skříni.

Relé / hlavní pojistková skříňka

Pojistková skříňka se nachází v motorovém prostoru.

Relé

Číslo	Popis
15	Elektrický chladicí ventilátor
16	–
17	Motorek na startování
18	Klimatizace

Pojistky a relé v hlavní pojistkové skříňce

Číslo	Popis	Ampéry [A]
1	Elektrický ventilátor chlazení	60
2)	Pojistky v pojistkové skříni dodatečné	50
3)	Motorek startování	50
4	ABS, STC	50
5	Světlomety	50
6	Pojistky v pojistkové skříni dodatečné	60
7	Pojistky v pojistkové skříni dodatečné	50
8	Moduly řízení – motor, automatická převodovka	60
9	Elektrická okna levá / pravá	60
10	Spínač zapalování, moduly řízení – motor, automatická převodovka	10
11	Relé klimatizace, systém paliva	15
12	Čerpadlo paliva, vstřikovače paliva, modul řízení motoru	15
13	Systém zapalování	15
14	Systém emisí	20

Pojistky (pojistková skříňka dodatečná)

Číslo	Popis	Ampéry [A]
1	Elektromagnetický ventil spínače zavazadlového prostoru otevřeného	10
2)	Zadní mlhové světlo, přípojky přívěsu	10
3)	Systém centrálního zamykání	10
4	Imobilizér; ABS; Shiftlock.	10
5	Systém klimatizace; Diagnostika OBDII na palubě.	15
6	Systém centrálního zamykání	20
7	Audio systém	15
8	Imobilizér; Palubní počítač; Spínač světlometů.	15
9	Zesilovač – audio systém	30
10	Systém dálkového otevírání vozidla bez klíče	10
11	Brzdová světla	10
12	Audio systém	30
13	Havarijní světla; Světla směrovky; Centrální zamykání; Směrovky.	15
14	Vyhřívané zadní okno a boční zrcátka	40
15	Dodatečné osvětlení, Světla upozornění s otevřenými dveřmi, zavazadlovým prostorem, připomínka na zapnutí pásů, světlo v odkládací schránce, elektrická okna	10
16	Napájená anténa, elektrická zásuvka přívěsu, příslušenství, CD měnič (možnost)	30
17	Přední mlhová světla	20
18	Připomínka klíče, relé světlometů	10
19	Levý potkávací světlomet, příslušenství	15
20	Pravý potkávací světlomet, dálkový světlomet	15
21	Levý potkávací světlomet	15

22	Světlomet s tlumeným světlem vpravo	15
23	Světla polohy přední / zadní vlevo, zadní světlo vlevo, světla evidenčního čísla, tažná zařízení	10
24	Světla polohy přední / zadní vpravo, zadní světlo vpravo, světla evidenčního čísla, tažná zařízení	10
25	–	–
26	Spínač světel	15
27	Světla couvání, směrovky	15
28	Přední sedadla vyhřívaná (některé modely)	25
29	Zadní okna vyhřívaná, boční zrcátka, zámek převodovky, připomínka na zapnutí bezpečnostních pásů, tempomat, senzor poruchy žárovky, elektrická zásuvka tažného zařízení, elektricky sklopná střecha	10
30	Pomocná zásuvka na 12 voltů	15
31	Větrací a klimatizační systémy v prostoru pro cestující	25
32	Audio systém, ECC, kabriolet, deaktivace krytu zavazadlového prostoru, osvětlení přístrojů	10
33	–	–
34	Stěrače / ostřikovače světlometů, klakson	25
35	Příslušenství, sklopná střecha, osvětlení zrcátek řidiče, dodatečné osvětlení, funkce automatického ztmavení zrcátka (možnost)	10
36	Airbag SRS	15
37	Elektrická okna, elektrická zrcátka	AUT / CB **
38	–	AUT / CB **
39	Elektrické sedadlo (strana řidiče)	AUT / CB **
40	Elektrické sedadlo (strana spolujezdce)	AUT / CB **
41	Elektrické sedadlo (strana řidiče)	AUT / CB ***
42	Elektrické sedadlo (strana spolujezdce)	AUT / CB ***
* Některá z uvedených zařízení / systémů mohou být k dispozici pouze v některých modelech.** Toto je automatický automatický spínač umístěný v pojistkové skříni a obvykle nevyžaduje výměnu. *** Tyto spínače se nacházejí v řídicí jednotce.

Volvo C70 mk2 (2006-2008) – schéma pojistkové skříně

Rok výroby: 2006, 2007, 2008.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo C70 (2006-2008) je pojistka 45 v pojistkové skříni v kabině.

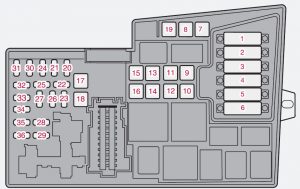

Pojistková skříňka v motorovém prostoru

Pojistka	Popis	Ampéráže [A]
1	Ventilátor chlazení (chladič)	50
2	Posilovač řízení	80
3	Napájení pro pojistkovou skříňku v kabíně	60
4	Napájení pro pojistkovou skříňku v kabíně	60
5	Není v použití	–
6	Není v použití	–
7	Čerpadlo ABS	30
8	Ventily ABS	20
9	Funkce motoru	30
10	Ventilátor klimatizačního systému	40
11	Stěrače světlometů, sklápěcí tvrdý střešní kryt, uzavíratelné prostory	20
12	Napájení pro vyhřívané zadní sklo	30
13	Relé startovacího motoru	30
14	Konektor přívěsu	40
15	Skleněný sklápěcí stůl	30
16	Napájení pro audio systém	40
17	Stěrače	30

18	Napájení pro pojistkovou skříňku v kabíně	40
19	Není v použití	–
20	Klakson	15
21	Není v použití	20
22	Subwoofer	25
23	Modul řízení motoru ECM (benzín 5 válců), převodovka (TCM)	10
24	Není v použití	20
25	Není v použití	–
26	Klíč na startování	15
27	Kompresor klimatizace	10
28	Není v použití	–
29	Přední světlomety mlhové (možnost)	15
30	Není v použití	3
31	Není v použití	–
32	Injektory paliva	10
33	Vyhřívaná lambda sonda, vakuová pumpa	20
34	Zapalovací cívky, senzor tlaku řídicí jednotky klimatizace	10
35	Ventily senzoru motoru, relé klimatizace, olejová past na prvek PTC, uhlíkový filtr, senzor průtoku vzduchu	15
36	Modul řízení motoru (ECM), senzor škrticí klapky	10

Pojistková skříňka v kabíně

Pojistková skříňka v kabíně se nachází pod prostorem pro cestující.

Pojistka	Popis	Ampéráže [A]
37	Nepoužívá se	–
38	Nepoužívá se	–
39	Nepoužívá se	–
40	Nepoužívá se	–
41	Nepoužívá se	–
42	Nepoužívá se	–
43	Audio systém, navigační systém Volvo (možnost)	15
44	Další systém omezení (SRS), řídicí jednotka motoru	10
45	12 V zásuvka v kabíně	15
46	Osvětlení – odkládací schránka, přístrojová deska a prostory pro nohy	5
47	Vnitřní osvětlení	5
48	Přední stěrač	15
49	Další systém omezení (SRS), senzor hmotnosti pasažéra (OWS)	10
50	Nepoužívá se	–
51	Relé palivového filtru	10
52	Řídicí jednotka převodovky (TCM), systém ABS	5
53	Posilovač řízení	10
54	Asistent parkování (možnost), Bi-Xenon® světlomety (možnost)	10
55	Nepoužívá se	–
56	Dálkové ovládání navigačního systému Volvo (možnost), řídicí jednotka sirény na varování	10
57	Integrovaná diagnostická zásuvka, spínač brzdových světel	15
58	Pravý světlomet, relé pomocných světel	7,5
59	Levý světlomet	7,5
60	Vyhřívané sedadlo řidiče (možnost)	15

61	Vyhřívané sedadlo pro cestujícího (možnost)	15
62	Není v použití	–
63	Elektrické okno na zadní straně pro cestujícího	20
64	Kontrolní světla zámku v panelech dveří, navigační systém Volvo (možnost)	5
65	Amplifikační systém	5
66	Modul řízení audio systému (ICM), systém klimatizace	10
67	Není v použití	–
68	Tempomat	5
69	Systém klimatizace, senzor deště (možnost), tlačítko BLIS (možnost)	5
70	Není v použití	–
71	Není v použití	–
72	Není v použití	–
73	Osvětlení předního stropu	5
74	Relé čerpadla paliva	15
75	Není v použití	–
76	Není v použití	–
77	12 V zásuvka v zavazadlovém prostoru, modul řízení příslušenství (AEM)	15
78	Není v použití	–
79	Náhradní světla	5
80	Není v použití	–
81	Elektrické okno – zadní strana řidiče	20
82	Elektrické okno a zámek dveří – dveře na straně cestujícího	25
83	Elektrické okno a zámek dveří – přední dveře na straně řidiče	25
84	Elektricky ovládané sedadlo pro cestujícího (možnost)	25
85	Elektricky ovládané sedadlo pro řidiče (možnost)	25
86	Relé vnitřního osvětlení, osvětlení zavazadlového prostoru, elektrická sedadla	5

Volvo C70 mk2 (2009) – schéma pojistkové skříně

Rok výroby: 2009.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo C70 (2009) je pojistka 45 v pojistkové skříni v kabíně.

Pojistková skříňka v motorovém prostoru

Pojistka	Popis	Ampéráže [A]
1	Ventilátor chladicí kapaliny	50
2	Posilovač řízení (kromě motoru 1,6 litru)	80
3	Napájení do pojistkové skříňky v kabíně	60
4	Napájení do pojistkové skříňky v kabíně	60
5	Prvek klimatizace, dodatečný PTC ohřívač *	80
6	Zapalovací svíčka (naftový motor)	70
7	ABS čerpadlo	30
8	ABS ventily	20
9	Funkce motoru	30
10	Ventilátor	40
11	Ostřikovač světlometů, elektrická střecha, uzamykatelná odkládací schránka a zavazadlový prostor na lyže	20
12	Napájení vyhřívaného zadního skla	30
13	Relé startovacího motoru	30
14	Kabeláž přívěsu *	40
15	Elektrická střecha	30
16	Napájení do infotainment systému	40
17	Stěrače	30

18	Napájení na pojistkovou skříňku v kabíně	40
19	rezerva	–
20	Klakson	15
21	Přídavný ohřívač paliva, ohřívač kabiny	20
22	Subwoofer	25
23	Modul řízení motoru ECM (benzín 5 válců), převodovka (TCM)	10
24	Ohřívaný filtr paliva, separátor oleje s PTC prvkem (nafta)	20
25	rezerva	–
26	Klíč na zapalování	15
27	Kompresor klimatizace	10
28	rezerva	–
29	Přední světlomety mlhová světla	15
30	Modul řízení motoru ECM (nafta 4 válce)	3
31	rezerva	–
32	Vstřikovače (benzín), senzor průtoku vzduchu a řízení turbokompresoru (nafta)	10
33	Lambdová sonda, vakuová pumpa (benzín), modul řízení motoru ECM (nafta)	20
34	Spínač tlaku, systém klimatizace, zapalovací cívky (benzín), zapalovací svíčky a systém řízení emisí EGR (nafta)	10
35	Senzory motoru pro ventily, relé cívky, PTC prvek klimatizace, separátor oleje (benzín), modul řízení motoru ECM (nafta), nádrž (benzín), senzor průtoku vzduchu MAF (benzín)	15
36	Modul řízení motoru ECM (ne 5 válcový motor nafta), senzor polohy pedálu akcelerátoru, lambdová sonda (nafta)	10

Pojistková skříňka v kabíně

Pojistková skříňka v kabíně se nachází pod prostorem pro cestující.

Pojistka	Popis	Ampéráž [A]
37	Nepoužívá se	–
38	Nepoužívá se	–
39	Nepoužívá se	–
40	Nepoužívá se	–
41	Nepoužívá se	–
42	Nepoužívá se	–
43	Telefon, audio systém, RTI (možnost)	15
44	Systém SRS, modul řízení motoru ECM (5 válců)	10
45	Elektrická zásuvka, kabina	15
46	Kabina, prostor pro cestující a dodatečné osvětlení	5
47	Vnitřní osvětlení	5
48	Stříkací systém	15
49	Systém SRS	10
50	rezerva	–
51	Dodatečné vytápění kabiny, relé palivového filtru, vytápění	10
52	Modul řízení převodovky (TCM), systém ABS	5
53	Servotvorba	10
54	Asistence při parkování, Bi-Xenon? *	10
55	Modul řízení bez klíče	–
56	Modul dálkového ovládání, modul řízení sirény	10
57	Připojovací konektor dat (DLC), spínač brzdových světel	15
58	Světlomet s tlumeným světlem (pravý), cívka relé pro pomocné světla	7,5
59	Světlomety s tlumeným světlem (levé)	7,5
60	Vytápění sedadla (strana řidiče)	15

61	Vyhřívání sedadla (strana pro cestující)	15
62	rezerva	–
63	Napájení, elektrické okno, zadní pravé	20
64	Žárovka pro zámek dveří, RTI	5
65	Infotainment systém	5
66	Modul řízení Infotainment (ICM), klimatizace	10
67	rezerva	–
68	Tempomat	5
69	Systém klimatizace, senzor deště *, tlačítko BLIS *	5
70	rezerva	–
71	rezerva	–
72	rezerva	–
73	Horní konzola vnitřního osvětlení (OHC), připomínka na zapnutí bezpečnostních pásů na zadních sedadlech	5
74	Relé čerpadla paliva	15
75	rezerva	–
76	rezerva	–
77	Elektrická zásuvka v zavazadlovém prostoru, dodatečný elektronický modul (AEM)	15
78	rezerva	–
79	Osvětlení couvání	5
80	rezerva	–
81	Napájení, elektrické okno, zadní levé	20
82	Napájení, elektrické okno a dveře, přední pravé	25
83	Napájení, elektrické okno a dveře, přední levé	25
84	Sedadlo pro cestující s elektrickým ovládáním	25
85	Sedadlo řidiče s elektrickým ovládáním	25
86	Relé vnitřního osvětlení, osvětlení zavazadlového prostoru, elektrická sedadla	5

Volvo C70 mk2 (2010-2013) – schéma pojistkové skříně

Rok výroby: 2010, 2011, 2012, 2013.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo C70 (2010-2013) je pojistka 45 v pojistkové skříni v prostoru pro cestující.

Pojistková skříňka v motorovém prostoru

Pojistka	Popis	Ampéráže [A]
1	Ventilátor chladiče (radiátor)	50
2	Servoriadenie	80
3	Napájení pro pojistkovou skříňku v prostoru pro cestující	60
4	Napájení pro pojistkovou skříňku v prostoru pro cestující	60
5	Prvek, jednotka klimatizace	80
6	Není v použití	–
7	Čerpadlo ABS	30
8	Ventily ABS	20
9	Funkce motoru	30
10	Ventilátor systému klimatizace	40
11	Ostřikovač skel, ventilátor klimatizace, sklápěcí tvrdý střešní kryt	20
12	Vyhřívání zadního skla	30
13	Relé motorku na startování	30
14	Konektor přívěsu (příslušenství)	40
15	Sklápěcí tvrdý střešní kryt	30
16	Napájení pro audio systém	40
17	Stěrače skel	30

18	Napájení pro pojistkovou skříňku v prostoru pro cestující	40
19	Není v použití	–
20	Klakson	15
21	Není v použití	–
22	Subwoofer	25
23	Modul řízení motoru (ECM) / modul řízení převodovky (TCM)	10
24	Není v použití	–
25	Není v použití	–
26	Klíč na startování	15
27	Kompresor klimatizace	10
28	Není v použití	–
29	Přední mlhová světla *	15
30	Není v použití	–
31	Není v použití	–
32	Injektory paliva	10
33	Vyhřívaná lambda sonda, vakuová pumpa	20
34	Zapalovací cívky, snímač tlaku jednotky klimatizace	10
35	Ventily snímače motoru, relé klimatizace, cívka relé, past na olej prvku PTC, nádrž, měřič hmotnosti vzduchu	15
36	Modul řízení motoru (ECM), snímač škrticí klapky	10

Pojistková skříňka v prostoru pro cestující

Pojistková skříňka v prostoru pro cestující se nachází pod motorovým prostorem.

Pojistka	Popis	Ampéráže [A]
37	Nepoužívá se	–
38	Nepoužívá se	–
39	Nepoužívá se	–
40	Nepoužívá se	–
41	Nepoužívá se	–
42	Nepoužívá se	–
43	Audio systém, Bluetooth, navigační systém Volvo *	15
44	Další systém omezení (SRS), modul řízení motoru	10
45	12 V zásuvka v prostoru pro cestující	15
46	Osvětlení – odkládací schránka, přístrojová deska a prostor pro nohy	5
47	Vnitřní osvětlení	5
48	Ostřikovač čelního skla	15
49	Další systém omezení (SRS), senzor hmotnosti pasažéra (OWS)	10
50	Nepoužívá se	–
51	Relé palivového filtru	10
52	Modul řízení převodovky (TCM), ABS	5
53	Posilovač řízení	10
54	Asistent parkování *, aktivní světla na odbočení *	10
55	Nepoužívá se	–
56	Modul dálkového ovládání Volvo Navigační systém, modul řízení sirény varování	10
57	Integrovaná diagnostická zásuvka, spínač světel brzdy	15
58	Pravý přední světlomet, relé pomocných světel	7,5
59	Levý přední světlomet	7,5
60	Vyhřívané sedadlo řidiče *	15

61	Vyhřívané sedadlo pro cestujícího *	15
62	Není v použití	–
63	Elektrické okno – zadní strana pro cestujícího	20
64	SiriusXM? Satelitní rádio*	5
65	Systém zesílení	5
66	Modul řízení audio systému (ICM), systém klimatizace	10
67	Není v použití	–
68	Tempomat	5
69	Systém klimatizace, senzor deště *, tlačítko BLIS *	5
70	Není v použití	–
71	Není v použití	–
72	Není v použití	–
73	Osvětlení předního stropu	5
74	Relé palivové pumpy	15
75	Není v použití	–
76	Není v použití	–
77	12 V zásuvka v zavazadlovém prostoru Modul řízení příslušenství (AEM)	15
78	Není v použití	–
79	Rezervní světla	5
80	Není v použití	–
81	Elektrické okno – zadní strana pro řidiče	20
82	Elektrické okno – boční dveře pro cestujícího	25
83	Elektrické okno a zámek dveří – přední dveře na straně řidiče	25
84	Sedadlo pro cestujícího s elektrickým ovládáním	25
85	Sedadlo pro řidiče s elektrickým ovládáním	25
86	Relé vnitřního osvětlení, osvětlení zavazadlového prostoru, elektrická sedadla	5

O Volvo C70 (1998-2013)

Volvo C70, vyráběné v letech 1998 až 2013, je elegantní kupé a kabriolet, které kombinuje švédskou kvalitu s luxusním designem. Tento model je známý svou pohodlnou jízdou a vysokou úrovní bezpečnosti, což je typické pro značku Volvo. C70 bylo dostupné s různými motorizacemi, včetně benzínových a dieselových motorů, které nabízely různé úrovně výkonu. Interiér vozidla je vybaven kvalitními materiály a moderními technologiemi, což z něj činí ideální vozidlo pro ty, kteří hledají komfort a styl.

Schéma pojistkové skříně Volvo C70

Tato stránka zobrazuje schéma pojistkové skříně pro model Volvo C70, která je nezbytná pro identifikaci a výměnu pojistek. V tomto vozidle se pojistková skříňka nachází typicky v prostoru motorového prostoru a v interiéru, obvykle pod přístrojovou deskou. Schémata na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
