Volvo FM – pojistková skříňka
Volvo FM – schéma pojistkové skříně
Hlavní pojistky
Hlavní pojistky se nacházejí v hlavní pojistkové skříni uvnitř skříně baterie na rámu.
| Č. | Ampéry [A] | Popis |
| 1 | 125 | Vytápění |
| 2 | 200 | Hydraulický zvedák;
Výbava. |
| 3 | 125 | Taxi |
| 4 | 40 | Napájení sekundárního osvětlení |

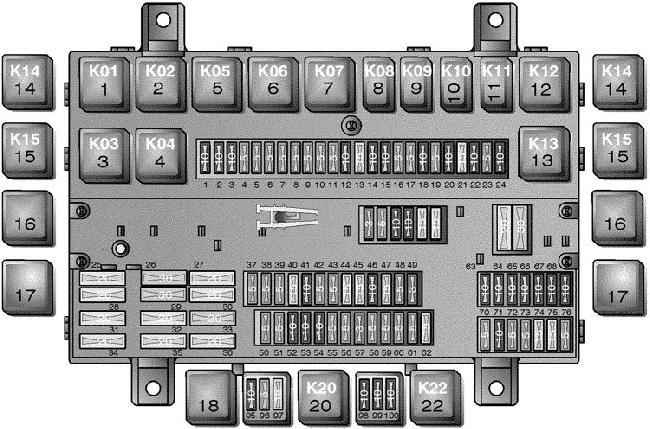

V relé a v pojistkové skříni
Pojistky v jednotce distribuce elektřiny jsou pojistky typu a lama, používají se dva různé typy.
Pojistky a lama
| Č. | Popis | Ampéry [A] |
| F1 | TPM | 10 |
| F2 | Osvětlení, prostor pro zavazadla | 10 |
| F3 | Žárovka nabíjení, osvětlení sedla | 10 |
| F4 | Elektricky nastavitelná židle;
Čerpadlo náklonu kabiny; Osvětlení nákladu a sedla. |
5 |
| F5 | Přístrojová deska (cl. 30) | 5 |
| F6 | Sušič vzduchu | 5 |
| F7 | Řídicí jednotka vozidla;
Elektronická imobilizace. |
5 |
| F8 | Přístrojová deska, TPM | 5 |
| F9 | Blokování průtoku, blokování oblasti (v převodovce) | 5 |
| F10 | Senzor NOx;
Poplatek za cestu. |
5 |
| F11 | Řadicí páka řídicí jednotky | 5 |
| F12 | Převodovka/zdržovač řídicí jednotky | 10 |
| F13 | Stěrače | 15 |
| F14 | Zapalovač, prostor pro žárovku, střední část | 10 |
| F15 | Oddělovač vody;
Ohřívač palivového filtru; Ventil pro vypouštění vody. |
10 |
| F 16 | Blokování diferenciálu;
PTO. |
5 |
| F17 | Externí osvětlení řídicí jednotky | 5 |
| F18 | Klakson;
Elektromagnetický ventil pro klakson na stlačený vzduch. |
10 |
| F19 | Klimatická jednotka;
Gateway FMS. |
5 |
| F20 | Centrální zamykání;
Ohřívání z odstávky. |
10 |
| F21 | Ventilátor;
Klimatizace. |
15 |
| F22 | Osvětlení na přivítání | 10 |
| F23 | Pneumatické odpružení | 5 |
| F24 | Sušič vzduchu;
Ohřívání z odstávky ADR; Vyhřívaná zpětná zrcátka. |
10 |
| F25 | Napájení, přívěs ABS/EBS | 20 |
| F26 | Pojistková skříň karoserie | 30 |
| F27 | Elektrické okno zvednuté nalevo;
Vyhřívaná zpětná zrcátka. |
20 |
| F28 | ABS/EBS | 20 |
| F29 | Kávovar | 30 |
| F30 | Elektrická okna vpravo | 20 |
| F31 | Hlavní pojistka pro pojistky 95–97 | 20 |
| F32 | Klimatická jednotka | 20 |
| F33 | Elektrické naklonění kabiny | 30 |
| F34 | Zesilovač | 30 |
| F35 | Elektricky nastavitelné sedadlo | 20 |
| F36 | Obvod světel couvání, přívěs | 15 |
| F37 | Telefon, Dynafleet | 5 |
| F38 | Vstupní lampy | 5 |
| F39 | Elektricky nastavitelná zpětná zrcátka | 5 |
| F40 | Řídicí jednotka motoru | 15 |
| F41 | Elektromagnetické ventily v motorovém prostoru;
Elektrická palivová pumpa. |
10 |
| F42 | Předehřev motoru relé;
Elektricky ovládaný chladicí ventilátor. |
5 |
| F43 | Řídicí jednotka výrobce karoserie BBM | 5 |
| F44 | Měnič napětí pro zásuvku rádia/12 V | 15 |
| F45 | Měnič napětí pro zásuvku 12 V | 15 |
| F46 | Oznamovací rotující lampa | 15 |
| F47 | ACC | 5 |
| F48 | ABS/EBS;
Spínač EBS. |
5 |
| F49 | Pneumatické odpružení/A-ride | 3 |
| F50 | Telefon | 5 |
| F51 | Hydraulicky ovládaná náprava | 5 |
| F52 | Vytápění vzduchu na vstupu;
Poloha rádia relé pro přetížení. |
10 |
| F53 | Svítící značka na střeše | 10 |
| F54 | Dynafleet, brána FMS | 10 |
| F55 | Airbag;
Napínač bezpečnostního pásu. |
5 |
| F56 | Volné | 5 |
| F57 | Páka převodovky/Zdržovač řídicí jednotky | 3 |
| F58 | D+ relé zkrat, pouze ADR | 5 |
| F59 | Kamera na couvání, Dynafleet | 5 |
| F60 | Hydraulicky ovládaná náprava | 5 |
| F61 | Alarm proti krádeži, připojení Volvo (SAM);
Sklo zpětného zrcátka, Japonsko. |
5 |
| F62 | Volné | 15 |
| F63 | Alkoholový systém | 10 |
| F64 | Poplatkový systém | 10 |
| F65 | Centrální mazání | 10 |
| F66 | Otevírací střecha | 10 |
| F67 | Stropní lampy, osvětlení na čtení | 10 |
| F68 | Chladnička | 10 |
| F69 | Výstup 12 V | 10 |
| F70 | ABS/EBS, přívěs (cl. 15) | 5 |
| F71 | Dodatečné vybavení | 10 |
| F72 | Systém regulace úrovně, světlomety | 5 |
| F73 | Hydraulicky ovládaná náprava | 5 |
| F74 | Stříkací systém světlometů (vysoký tlak) | 15 |
| F75 | Elektricky vyhřívaná sedadla | 15 |
| F76 | Relé zkrat ADR D+;
Panel přístrojů ventilátoru. |
5 |
| F77 | Při palubní desce, zásuvka napájení 24 V | 10 |
| F78 | Zásuvka napájení 24 V, vedle sendviče | 10 |
| F79 | 12 V pro televizor | 10 |
| F95 | Centrální zamykání | 10 |
| F96 | Alarm proti krádeži | 5 |
| F97 | Vytápění z odstavení | 15 |
Pojistky LCM
| Číslo | Popis | Ampéry [A] |
| 1 | Světla směrových světel přívěsu;
Světla brzdění a světla potkávacích, pravá strana; Světla couvání; Světla zastavení zadní. |
25 |
| 2 | Světla dálkových světel světlometů na levé straně;
Světla mlhových světel; Světla upozornění; Signál upozornění. |
25 |
| 3 | Světla brzdění přívěsu a indikátory směru zadní, levá strana;
Světla dálkových světel pravá strana. |
25 |
| 4 | Světla zastavení přívěsu a indikátory směru zadní, pravá strana;
Světla brzdění levá strana. |
25 |
| 5 | Světla couvání přívěsu;
Světla zastavení přední vpravo; Světla potkávacích a indikátory směru přívěsu, levá strana. |
25 |
| 6 | Světla zastavení přívěsu a světla zastavení přední, levá strana;
Indikátory směru přední. |
25 |
Pojistky v kontejneru baterie
| Číslo | Popis | Ampéry [A] |
| 1 | Tachograf | 5 |
| 2 | Pojistky hlavní F95–F97 | 20 |
| 3 | Systém AdBlue | 20 |
Pro vybavení
56 X. Pojistky pro vybavení
| Nr | Popis | Ampéry [A] |
| 1 | Cl.30, B+ | 15 |
| 2 | Cl.30, B+ | 15 |
| 3 | Cl.15, poloha jízdy | 15 |
| 4 | Cl.15, poloha jízdy | 15 |
| 5 | Cl.61, alternátor | 10 |
| 6 | Volné | 10 |
56 P. Pojistky pro vybavení (možnosti)
| Č. | Popis | Ampéry [A] |
| 1 | Cl.30, B+ | 15 |
| 2 | Cl.30, B+ | 15 |
| 3 | Cl.30, B+ | 15 |
| 4 | Cl.30, B+ | 15 |
| 5 | Volný | 10 |
| 6 | Volný | 10 |

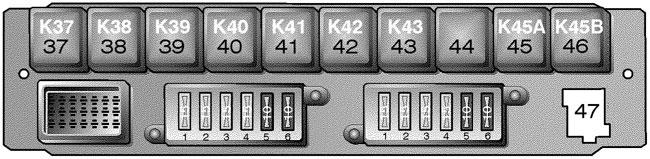

Relé na vybavení před sedadlem pasažéra
| Nr | Popis |
| 37 | Osvětlení zastavení |
| 38 | Výběr tlaku, sklápěcí přívěs |
| 39 | Prázdný, na vybavení |
| 40 | Prázdný, na vybavení |
| 41 | Prázdný, na vybavení |
| 42 | Světlomety |
| 43 | Externí startování motoru |
| 44 | Osvětlení couvání |
| 45 | Aktivace brzdy (blokování couvání) |
| 46 | Prázdný, na vybavení |
| 47 | Prázdný, na vybavení |
O Volvo FM
Volvo FM je flexibilní a výkonný nákladní automobil, který je oblíbený pro svou spolehlivost a efektivitu v různých dopravních úlohách. Tento model je navržen tak, aby poskytoval vynikající komfort pro řidiče a zároveň vysokou úroveň bezpečnosti. Volvo FM nabízí různé možnosti motorů, včetně úsporných dieselových variant, které jsou známé svou nízkou spotřebou paliva a vysokým výkonem. Díky své modulární konstrukci je tento model ideální pro širokou škálu aplikací, od regionální dopravy až po dálkovou přepravu. Interiér je navržen s důrazem na ergonomii, což zaručuje pohodlné a efektivní pracovní prostředí pro řidiče.
Schéma pojistkové skříně Volvo FM
Tato stránka zobrazuje schéma pojistkové skříně pro model Volvo FM, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříň v tomto modelu se typicky nachází v kabině řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro zajištění správného fungování všech elektrických komponentů ve vozidle.
