Citroën Xsara Picasso (1998-2012) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Citroën Xsara Picasso 1998‑2012, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Citroën Xsara Picasso (1998-2012) – schéma pojistkové skříňky
Rok výroby: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

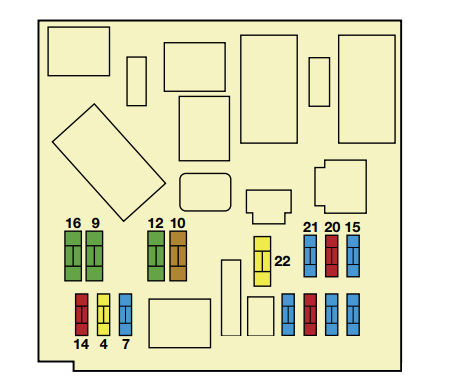

Pojistková skříňka přístrojové desky
Abys se dostal k pojistkám pod přístrojovou deskou, otevři kryt
| Č. | Ampér [A] | Popis |
|---|---|---|
| Č. | Ampér [A] | Popis |
| F1 | 15 A | Zásuvka pro diagnostiku;Hák na přívěs. |
| F2 | – | Nepoužívá se |
| F3 | – | Nepoužívá se |
| F4 | 20 A | Systém navigace ECU;Přístrojová deska;
Audio systém; Systém aditiv pro naftu; Ovládací prvky na volantu. |
| F5 | 15 A | – |
| F6 | 10 A | Zásuvka pro diagnostiku |
| F7 | 15 A | Senzor deště a slunečního světla |
| F8 | – | Nepoužívá se |
| F9 | 30 A | Otevíratelná střecha;Elektrická zadní okna. |
| F10 | 40 A | Vyhřívané zadní sklo;Odmrazování zrcátka. |
| Č. | Ampér [A] | Popis |
|---|---|---|
| F11 | 15 A | Stěrač zadního okna |
| F12 | 30 A | Přední elektrická okna |
| F13 | – | Nepoužívá se |
| F14 | 10 A | Ovládací prvky na volantu;Systém přísad do nafty;
Airbag; Asistence při parkování. |
| F15 | 15 A | Přístrojová deska;Rádio;
Klimatizace; Navigace. |
| F16 | 30 A | Centrální zamykání |
| F17 | – | Nepoužívá se |
| F18 | – | Nepoužívá se |
| F19 | – | Nepoužívá se |
| F20 | 10 A | Pravé brzdové světlo |
| F21 | 15 A | Levé brzdové světlo |
| F22 | 20 A | Vnitřní osvětlení;Zapalovač cigaret;
Osvětlení 12V; Osvětlení odkládací schránky. |

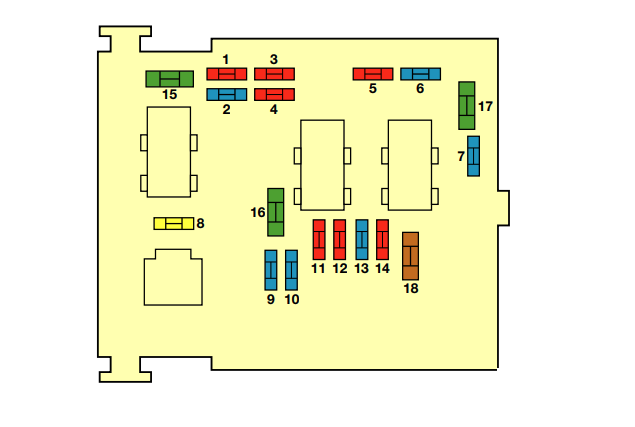

Pojistky motorového prostoru
Abys se dostal k pojistkám v pojistkové skříňce pod kapotou, odpoj kryt.
| Č. | Ampér [A] | Popis |
|---|---|---|
| F1 | 10 A | Zpětné světlo;Senzor vody v naftě;
Chladicí kapalina. |
| F2 | 15 A | Palivové čerpadlo |
| F3 | 10 A | ABS ECU |
| F4 | 10 A | ECU motoru;ECU automatické převodovky. |
| F5 | 10 A | Automatická převodovka;Systém přísad do nafty. |
| F6 | 15 A | Přední mlhová světla |
| F7 | 15 A | Automatické osvětlení |
| F8 | 20 A | ECU motoru |
| F9 | 15 A | Levý potkávací světlomet |
| F10 | 15 A | Pravý potkávací světlomet |
| F11 | 10 A | Levý hlavní svazek |
| F12 | 10 A | Pravý hlavní svazek |
| F13 | 15 A | Upozornění |
| F14 | 10 A | Čerpadlo stěrače předního/zadního |
| F15 | 30 A | Senzory motoru;Zapalovací cívky;
Vstřikovače; Elektromagnetické ventily. |
| F 16 | 30 A | Čerpadlo vzduchu |
| F17 | 30 A | Stěrače |
| F18 | 40 A | Ventilátor klimatizace |
O Citroën Xsara Picasso (1998-2012)
Citroën Xsara Picasso je kompaktní MPV, které se vyrábělo od roku 1998 do roku 2012. Tento model byl oblíbený pro svou prostornost a pohodlí, což ho činilo ideálním pro rodiny. Xsara Picasso nabízela různé možnosti motorů, včetně benzinových a dieselových variant, které poskytovaly vyvážený výkon a efektivní spotřebu paliva. Design vozidla byl charakteristický svými oblými tvary a velkými okny, což zajišťovalo dobrou viditelnost a světlý interiér. Díky své spolehlivosti a praktičnosti si tento model získal mnoho fanoušků po celém světě.
Schéma pojistkové skříňky Citroën Xsara Picasso
Tato stránka zobrazuje schéma pojistkové skříňky pro Citroën Xsara Picasso, která je klíčová pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Na schématu jsou uvedena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je nezbytná pro správné fungování vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích jednotlivých pojistek.
