Citroen C5 II (2007-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Citroën C5 II 2007‑2016, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Citroen C5 II (2007) – schéma pojistkové skříňky
Rok výroby: 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Citroën C5 II (2007) je pojistka F9 v pojistkové skříňce (skříň C).
Existují dvě pojistkové skříňky, jedna pod přístrojovou deskou a jedna pod kapotou.
Pojistková skříňka pod přístrojovou deskou
Abys se dostal k pojistkám pod přístrojovou deskou, otevři odkládací schránku a poté odstraň kryt prostoru.
Pojistková skříňka pod přístrojovou deskou (skříň A)
| Č. | Ampér [A] | Popis |
| G29 | – | – |
| G30 | 5 | Vyhřívaná zrcátka |
| G31 | 5 | Senzor deště a světla |
| G32 | 5 | Kontrolky nezapnutého bezpečnostního pásu. |
| G33 | 5 | Elektrochromatická zrcátka |
| G34 | 20 | Otevíratelná střecha |
| G35 | 5 | Osvětlení dveří pro cestující;
Regulace zrcátka spolujezdce. |
| G36 | – | – |
| G37 | 25 | Vyhřívané přední sedadlo. |
| G38 | 25 | Elektrické sedadlo řidiče |
| G39 | 40 | Elektrické sedadlo spolujezdce;
HIFI zesilovač |
| G40 | 3 | Napájení modulu relé přívěsu |
Pojistky palubní desky (pojistková skříňka B)
| Č. | Ampér [A] | Popis |
| G36 | 15 | Automatická převodovka na 6 stupňů |
| 5 | Automatická převodovka na 4 stupně | |
| G37 | 10 | Denní svícení;
Diagnostický konektor. |
| G38 | 3 | ESP |
| G39 | 10 | Hydraulické odpružení |
| G40 | 3 | Spínač STOP |
Pojistky palubní desky (pojistková skříňka C)
| Č. | Ampér [A] | Popis |
| F3 | 5 | Airbag |
| F4 | 10 | Automatická převodovka;
Přídavný ohřívač (na naftu); Elektrochromatická zrcátka. |
| F5 | 30 | Přední sklo;
Otevíratelná střecha; Osvětlení dveří pro cestující; Nastavení zrcátka pro cestujícího. |
| F6 | 30 | Zadní sklo |
| F7 | 5 | Osvětlení kosmetického zrcátka;
Osvětlení odkládací schránky; Vnitřní světla. |
| F8 | 20 | Rádio;
CD měnič; Ovládací prvky na volantu; Displej; Detekce nízkého tlaku v pneumatikách. |
| F9 | 30 | Zapalovač cigaret;
Přední 12V zásuvka. |
| F10 | 15 | Alarm;
Ovládací prvky na volantu, signalizace a kontrola stěrače. |
| F11 | 15 | Spínač proti krádeži s nízkým proudem |
| F12 | 15 | Elektrická sedačka řidiče;
Přístrojová deska; Kontrolky nezapnutého bezpečnostního pásu; Ovládací prvky klimatizace. |
| F13 | 5 | Modul relé motoru;
Relé pro deaktivaci hydraulické vzpěry; Napájení ECU airbagu. |
| F14 | 15 | Senzor deště a světla;
Asistence při parkování; Elektrická sedačka pro cestujícího; Modul relé přívěsu; HIFI zesilovač; Hands-free systém; Systém varování o opuštění jízdního pruhu. |
| F17 | 40 | Vyhřívané zadní sklo;
Vyhřívaná vnější zrcátka. |
| FSH | OTEVŘENÍ | ZÁKAZNICKÝ PARKOVACÍ ZKRAT |
Pojistková skříňka v motorovém prostoru
Abyste se dostali k pojistkové skříňce v motorovém prostoru, odšroubujte každý šroub o 1/4 otáčky.
| Č. | Ampér [A] | Popis |
| F1 | 20 | Řídicí jednotka motoru |
| F2 | 15 | Klaksón |
| F3 | 10 | Čerpadlo kapaliny na mytí oken |
| F4 | 10 | Čerpadlo ostřikovače světlometů |
| F5 | 15 | Startér |
| F6 | 10 | Měřicí přístroj proudění vzduchu;
Směrovky; Diagnostický konektor. |
| F7 | 10 | Blokování páky automatické převodovky;
Asistence řízení. |
| F8 | 25 | Startér |
| F9 | 10 | Spínač spojky;
Spínač STOP, |
| F10 | 30 | Startér |
| F11 | 40 | Ventilátor klimatizace |
| F12 | 30 | Stěrače |
| F13 | 40 | Napájení BSI (zapnuté zapalování) |
| F14 | 30 | – |
| F15 | 10 | Světlomety s tlumeným světlem pravý |
| F 16 | 10 | Světlomety s tlumeným světlem levý |
| F17 | 15 | Světlomety s dálkovým světlem pravý |
| F18 | 15 | Světlomety s dálkovým světlem levý |
| F19 | 15 | Startér |
| F20 | 10 | Startér |
| F21 | 5 | Startér |
Pojistky na baterii (všechny motory kromě V6 HDI)
Pro přístup k pojistkové skříňce umístěné na baterii, odstraň a slož kryt.
| Č. | Ampér [A] | Popis |
| F6 | 25 | Zadní 12V zásuvka |
| F7 | 15 | Mlhová světla |
| F8 | 20 | Přídavný hořák (Diesel) |
| F9 | 30 | Elektrická parkovací brzda |
Citroen C5 II (2008-2017) – schéma pojistkové skříňky
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Citroën C5 II je pojistka F9 v pojistkové skříňce (skříň C).
Dvě pojistkové skříňky – jedna pod přístrojovou deskou a jedna pod kapotou.
Pojistková skříňka pod přístrojovou deskou
Abys se dostal k pojistkám pod přístrojovou deskou, otevři zásuvku a poté odstraň kryt zásuvky.
Pojistková skříňka pod přístrojovou deskou (skříň A)
| Č. | Ampér [A] | Popis |
| G29 | – | Nepoužívá se |
| G30 | 5 | Vyhřívaná zrcátka |
| G31 | 5 | Senzor deště a světla |
| G32 | 5 | Kontrolky nezapnutého bezpečnostního pásu. |
| G33 | 5 | Elektrochromatická zrcátka |
| G34 | 20 | Otevíratelná střecha |
| G35 | 5 | Osvětlení dveří spolujezdce; Nastavení zrcátka spolujezdce. |
| G36 | 30 | Elektrické dveře (Tourer) |
| G37 | 25 | Vyhřívané přední sedadlo |
| G38 | 25 | Elektrické sedadlo řidiče |
| G39 | 40 | Elektrické sedadlo spolujezdce; HIFI zesilovač. |
| G40 | 3 | Napájení modulu relé přívěsu |

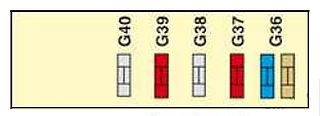

Pojistky palubní desky (pojistková skříňka B)
| Č. | Ampér [A] | Popis |
| G36 | 15 | Automatická převodovka na 6 rychlostí |
| 5 | Automatická převodovka na 4 rychlosti | |
| G37 | 10 | Denní světla; Diagnostická zásuvka |
| G38 | 3 | ESP |
| G39 | 10 | Hydraulické odpružení |
| G40 | 3 | Spínač STOP |
Pojistky palubní desky (pojistková skříňka C)
| Č. | Ampér [A] | Popis |
| F1 | 15 | Stěrač zadního okna (Tourer) |
| F2 | 30 | Relé zámku a superzámku |
| F3 | 5 | Airbag |
| F4 | 10 | Automatická převodovka; Doplňující ohřívač (Diesel); Elektrokromatická zrcátka. |
| F5 | 30 | Přední sklo; Otevírací střecha; Osvětlení dveří spolujezdce; Nastavení zrcátka spolujezdce. |
| F6 | 30 | Zadní okno |
| F7 | 5 | Osvětlení kosmetického zrcátka; Osvětlení odkládací schránky; Vnitřní světla. |
| F8 | 20 | Rádio; CD přehrávač; Ovládací prvky na volantu; Displej; Detekce nedostatku tlaku v pneumatikách. |
| F9 | 30 | Zapalovač cigaret; 12V zásuvka vpředu. |
| F10 | 15 | Alarm; Ovládací prvky na volantu, signalizace a kontrola čištění obrazovky. |
| F11 | 15 | Spínač proti krádeži s nízkým proudem |
| F12 | 15 | Elektrické sedadlo řidiče; Přístrojová deska; Indikátory nezapnutého bezpečnostního pásu; Ovládací prvky klimatizace. |
| F13 | 5 | Modul relé motoru; Relé deaktivace čerpadla hydraulického odpružení; Napájení ECU airbagu. |
| F14 | 15 | Senzor deště a světla; Asistence při parkování; Elektrické sedadlo spolujezdce; Modul relé přívěsu; Kontrolér HIFI zesilovače; Systém hands-free; Systém varování o opuštění jízdního pruhu. |
| F15 | 30 | Relé zámku a superzámku |
| F17 | 40 | Vyhřívané zadní sklo; Vyhřívaná vnější zrcátka. |
| FSH | OTEVŘENÍ | SHUNT PARKOVÁNÍ ZÁKAZNÍKA |

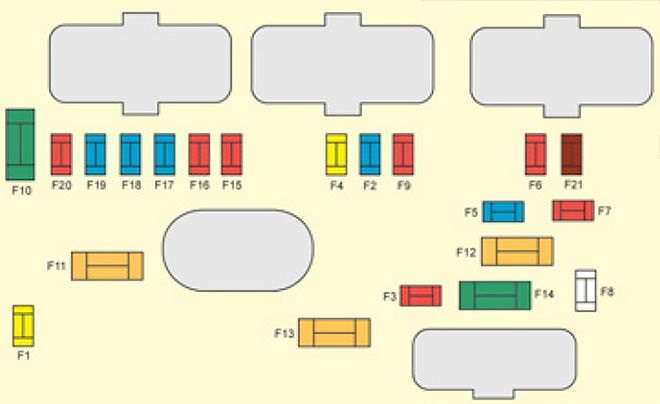

Pojistková skříňka v motorovém prostoru
Pro přístup k pojistkové skříňce v motorovém prostoru odšroubujte každý šroub o 1/4 otáčky.
| Č. | Ampér [A] | Popis |
| F1 | 20 | Řídicí jednotka motoru |
| F2 | 15 | Klaksón |
| F3 | 10 | Čerpadlo kapaliny na mytí skel |
| F4 | 10 | Čerpadlo ostřikovače světlometů |
| F5 | 15 | Startér |
| F6 | 10 | Měřicí přístroj proudění vzduchu; Směrovky; Diagnostická zásuvka. |
| F7 | 10 | Blokování páky automatické převodovky; Posilovač řízení. |
| F8 | 25 | Startér |
| F9 | 10 | Spínač spojky; Spínač STOP |
| F10 | 30 | Startér |
| F11 | 40 | Ventilátor klimatizace |
| F12 | 30 | Stěrače |
| F13 | 40 | Napájení BSI (zapalování zapnuté) |
| F14 | 30 | – |
| F15 | 10 | Hlavní světla pravá |
| F 16 | 10 | Hlavní světla levá |
| F17 | 15 | Parkovací světla pravá |
| F18 | 15 | Parkovací světla levá |
| F19 | 15 | Startér |
| F20 | 10 | Startér |
| F21 | 5 | Startér |
Pojistky na baterii (všechny motory kromě V6 HDI)
Pro přístup k pojistkové skříňce umístěné na baterii, odstraň a slož kryt.
| Číslo | Amp [A] | Popis |
| F6 | 25 | Zásuvka zadní 12V (maximální výkon: 100W). |
| F7 | 15 | Mlhová světla |
| F8 | 20 | Přídavný hořák (Diesel) |
| F9 | 30 | Brzda parkovací elektrická |
