Citroen C4 (2004-2018) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Citroën C4 2004‑2018, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Citroen C4 (2004-2010) – schéma pojistky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Citroen C4 mk1 (2004-2010) je pojistka F9 v panelu pojistek pod přístrojovou deskou.
Panel pojistek pod přístrojovou deskou – Citroen c4 Picasso pojistky – popis
| Č. | Ampéráže [A] | Popis |
| F1 | 15 | Centrální zamykání |
| F2 | 30 | Centrální zamykání |
| F3 | 5 | Airbag a předpínače |
| F4 | 10 | Diagnostická zásuvka;
Spínač brzdy; Fotochromatické zpětné zrcátko; ESP; Senzor hladiny chladicí kapaliny; Systém přísad do nafty; Posilovač řízení; Spínač pedálu spojky (ESP, tempomat a omezovač rychlosti). |
| F5 | 30 | Přední elektrická okna;
Vyhřívaná vnější zrcátka. |
| F6 | 30 | Zadní elektrická okna |
| F7 | 5 | Vnitřní osvětlení |
| F8 | 20 | Audio systém;
NaviDrive; Displej; Alarm; 12V přední zásuvka; Relé přívěsu; Modul učení jízdy. |
| F9 | 30 | Zapalovač cigaret, 12V zadní zásuvka |
| F10 | 15 | Senzor tlaku pneumatik – Auto;
Spínač STOP LAMP; |
| F11 | 15 | Zapalování;
Diagnostická zásuvka; Filtr pevných částic. |
| F12 | 15 | Elektrická sedačka;
Upozornění na opuštění jízdního pruhu; Asistence při parkování. |
| F13 | 5 | Senzor deště;
Senzor světla; Elektronická převodovka (6 rychlostí); Modul relé motoru. |
| F14 | 15 | Klimatizace;
Přístrojová deska; Otáčkoměr; Airbag a předpínače; Relé přívěsu; Bluetooth telefon. |
| F15 | 30 | Centrální zamykání, |
| F 16 | VÝDUCH | |
| F17 | 40 | Vyhřívané zadní sklo |
| Nr | Ampéráže [A] | Popis |
| F36 | 20 | Zesilovač Hi Fi |
| F37 | 30 | Elektrická sedačka přední levá |
| F39 | 20 | Vyhřívaná sedadla |
Schéma pojistek v motorovém prostoru
| Č. | Ampéráž [A] | Popis |
| F1 | 20 | Kontrola motoru;
Ventilátor chlazení. |
| F2 | 15 | Výstražná světla |
| F3 | 10 | Přední a zadní ostřikovač oken |
| F4 | 20 | Stříkací tryska světlometů |
| F5 | 15 | Čerpadlo paliva |
| F6 | 10 | Xenonové lampy;
Směrovky; Elektromagnetický ventil pro odvzdušnění nádrže (motor 2.0 16 V) |
| F7 | 10 | ABS kontrolér;
ESP kontrolér; Posilovač řízení. |
| F8 | 20 | Motor startování |
| F9 | 10 | Dodatečná řídicí jednotka
vytápění (Diesel), spínač hladiny kapaliny chladicího motoru. |
| F10 | 30 | Elektromagnetický ventil motoru;
Senzor přítomnosti vody v naftě; Kontrola motoru; Vstřikovače; Zapalovací cívka; Senzor kyslíku; Elektromagnetický ventil pro odvzdušnění nádrže (motory 1,4 16 V a 1,6 16 V). |
| F11 | 40 | Ventilátor vzduchu;
Klimatizace. |
| F12 | 30 | Stěrač |
| F13 | 40 | Integrované rozhraní systémů |
Citroen C4 (2011-2017) – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017
Pojistka zapalovače cigaret (zásuvka napájení) v Citroen C4 (2011-2017) je pojistka F13 v pojistkové skříňce pod přístrojovou deskou.
Pojistková skříňka pod přístrojovou deskou
Pojistkové skříňky se nacházejí v dolním panelu přístrojové desky (levá strana).
| Nr | Ampéráže [A] | Popis |
| F8 | 3 | Siréna alarmu |
| F13 | 10 | Zásuvka 12V |
| F14 | 10 | Zásuvka 12V v zavazadlovém prostoru |
| F16 | 3 | Osvětlení velké odkládací schránky; Zadní světla na čtení mapy; Osvětlení odkládací schránky. |
| F17 | 3 | Osvětlení sluneční clony; Přední světla na čtení mapy. |
| F28 | 15 | Audio systém; Rádiové (sekundární trh). |
| F30 | 20 | Stěrač zadního okna |
| F32 | 10 | Hi-Fi zesilovač |
| Č. | Ampéráže [A] | Popis |
| F36 | 15 | Zásuvka 12 V zadní. |
| F37 | – | Nepoužito |
| F38 | – | Nepoužito |
| F39 | – | Nepoužito |
| F40 | – | Nepoužito |

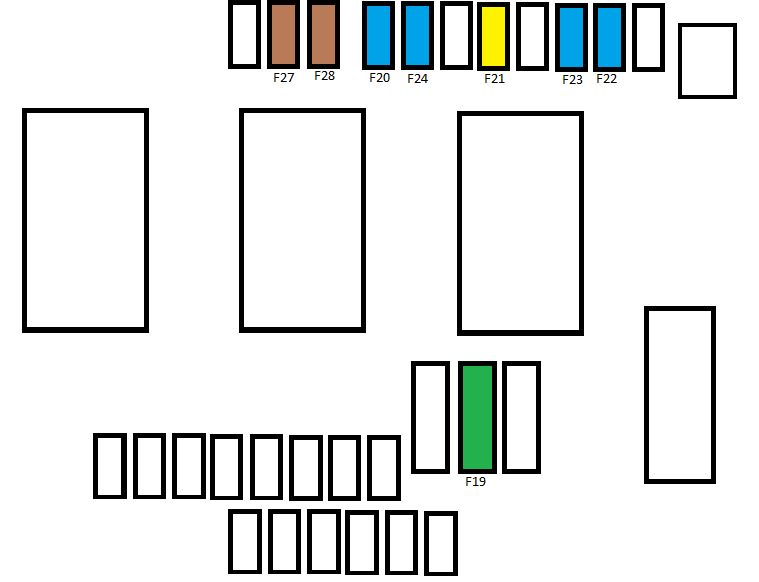

Schéma pojistek v motorovém prostoru
Schéma pojistek se nachází v motorovém prostoru blízko baterie (na levé straně).
| Č. | Ampéráž [A] | Popis |
| F19 | 30 | Stěrač předního a rychlého okna |
| F20 | 15 | Čerpadlo ostřikovače předního a zadního skla |
| F21 | 20 | Čerpadlo ostřikovače světlometů |
| F22 | 15 | Klaksón |
| F23 | 15 | Světlomet potkávacích světel pravý |
| F24 | 15 | Světlomet potkávacích světel levý |
| F27 | 5 | Světlomet dálkových světel levý |
| F28 | 5 | Světlomet dálkových světel pravý |
Citroen C4 (2010-2018) – schéma pojistky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Citroën C4 (2010-2018) je pojistka F13 v pojistkové skříňce na přístrojové desce.
Panel pojistek přístrojové desky
| Č. br |
[A] |
Popis |
| R1 | – | Není použitý |
| R2 | – | Zásuvka 12 V v zavazadlovém prostoru |
| F3 | 20 | Světla na polohu, nouzová světla přívěsu |
| F4 | 20 | Vnitřní osvětlení, rozhraní přívěsu |
| F5 | 30 | Přední okna elektricky ovládaná |
| F6 | 30 | Zadní okna elektrické ovládaná tlačítkem |
| F11 | 20 | Zásuvka přívěsu 12 V. |
| F12 | 30 | Panoramatická roleta pro okna střechy |
| F13 | 30 | Hi-Fi zesilovač |
| F22 | 20 | Signál přívěsu |
| F8 | 3 | Poplachová siréna, počítač poplachu |
| F13 | 10 | Zapalovač cigaret |
| F14 | 10 | Zásuvka 12V v zavazadlovém prostoru |
| F 16 | 3 | Osvětlení velké odkládací schránky multifunkční, světla na čtení zadní, osvětlení odkládací schránky |
| F17 | 3 | Osvětlení sluneční clony, světla na čtení přední |
| F28 | 15 | Audio systém, rádio (druhá ruka) |
| F30 | 20 | Stěrač zadního skla |
| F32 | 10 | Hi-Fi zesilovač |
| F36 | 15 | Zásuvka zadní 12 V. |
| F37 | – | Nepoužívá se |
| F38 | – | Nepoužívá se |
| F39 | – | Nepoužívá se |
| F40 | – | Nepoužívá se |
Schéma pojistky v motorovém prostoru
| Nr |
[A] |
Popis |
| F19 | 30 | Stěrač předního okna / rychlý |
| F20 | 15 | Čerpadlo ostřikovače předního a zadního |
| F21 | 20 | Čerpadlo ostřikovače světlometů |
| F22 | 15 | Klaksón |
| F23 | 15 | Pravé dálkové světlo |
| F24 | 15 | Levé dálkové světlo |
| F27 | 5 | Levé potkávací světlo |
| F28 | 5 | Pravé potkávací světlo |
