Volvo S60 Recharge Plug-in Hybrid (2021-2022) – pojistková skříňka

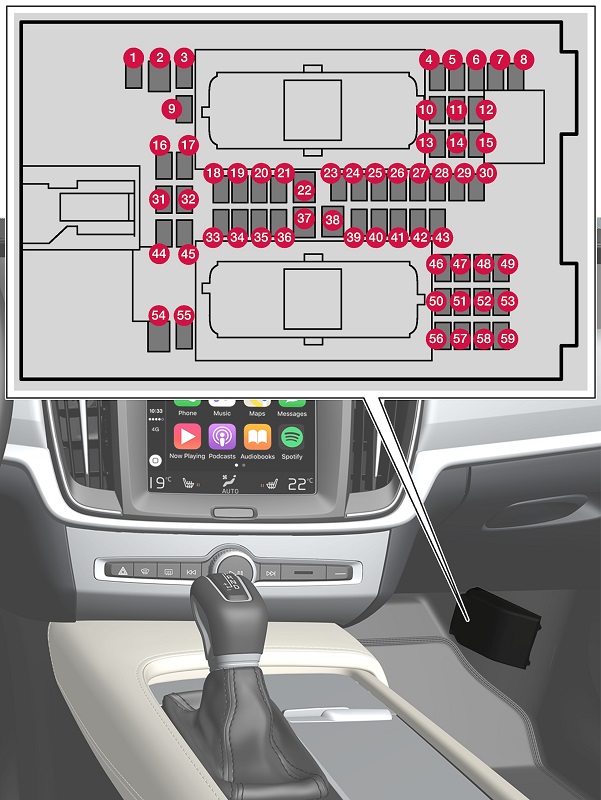

Pojistky pod prostorem pro cestující
| Funkce | Ampéráž | Typ | |
|---|---|---|---|
| Funkce | Ampéráž | Typ | |
| Řídicí modul, baterie 48 V | 10 | Micro | |
| – | – | MCase | |
| – | – | Micro | |
| Detektor pohybu | 5 | Micro | |
| – | – | Micro | |
| Displej řidiče | 5 | Micro | |
| Tlačítková klávesnice, středová konzola | 5 | Micro | |
| Detektor jasu | 5 | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| Elektronický modul volantu | 5 | Micro | |
| Řídicí modul, ovládání startování a parkovací brzdy | 5 | Micro | |
| Vyhřívaný volant | 15 | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| Řídicí modul, klimatizace | 10 | Micro | |
| Blokování volantu | 7,5 | Micro | |
| Diagnostická přesnost OBD-II | 10 | Micro | |
| Centrální displej | 5 | Micro | |
| Modul ventilátoru systému klimatizace, přední | 40 | MCase | |
| USB koncentrátor | 5 | Micro | |
| Ovládací prvky osvětlení
Spínač osvětlení kabiny Stmívatelné, vnitřní zrcátko Senzory deště a světla Přední sedadla nastavitelná elektricky Ovládací panely, zadní dveře Modul ventilátoru, klimatizace Tlačítková klávesnice, konzola mezi sedadly, prostor pro nohy na zadních sedadlech |
7,5 | Micro | |
| Řídicí modul, funkce asistence řidiče | 5 | Micro | |
| Stropní konzola | 20 | Micro | |
| Head-up displej na čelním skle | 5 | Micro | |
| Spínač osvětlení kabiny | 5 | Micro | |
| Deska pro bezdrátové nabíjení | 5 | Micro |
| Funkce | Ampéráž | Typ | |
|---|---|---|---|
| Displej stropní konzoly | 5 | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| Invertor, elektrický motor vzadu | 10 | Micro | |
| Řídicí modul, internetová konektivita vozidla
Řídicí modul, Volvo On Call |
5 | Micro | |
| – | – | Micro | |
| Audio zařízení (zesilovač) | 40 | MCase | |
| – | – | MCase | |
| Multibandová anténa | 5 | Micro | |
| Řídicí modul, funkce pohodlí sedadla, přední | 5 | Micro | |
| Blokátor proti alkoholu | 5 | Micro | |
| – | – | Micro | |
| Řídicí modul, palivové čerpadlo | 15 | Micro | |
| Cívka relé, olejové čerpadlo převodovky | 5 | Micro | |
| Řídicí modul, IntelliSafe | 5 | Micro | |
| Vyhřívání sedadla řidiče | 15 | Micro | |
| Vyhřívání předního sedadla spolujezdce | 15 | Micro | |
| Čerpadlo chladicí kapaliny | 7,5 | Micro | |
| – | – | Micro | |
| Elektricky nastavitelné sedadlo řidiče | 20 | Micro | |
| Modul, aktivní odpružení | 20 | Micro | |
| Otevírání zavazadlového prostoru/zadního víka pohybem nohy | 5 | Micro | |
| Modul Infotainment | 10 | Micro | |
| – | – | MCase | |
| – | – | Micro | |
| Přední sedadlo spolujezdce s elektrickým nastavením | 20 | Micro | |
| – | – | Micro | |
| TV (některé trhy) | 5 | Micro | |
| Hlavní pojistka pro pojistky 52, 53, 57 a 58 (skupina systému Infotainment) | 15 | Micro |
Pojistky v zavazadlovém prostoru
| Funkce | Ampéráž | Typ | |
|---|---|---|---|
| Funkce | Ampéráž | Typ | |
| Vyhřívání zadního okna | 30 | MCase | |
| Modul centrální elektrické kontroly | 40 | MCase | |
| – | – | MCase | |
| Motor zámku opěradla, pravá zadní strana | 15 | MCase | |
| – | – | MCase | |
| Motor zámku opěradla, levá zadní strana | 15 | MCase | |
| Modul dveří, pravá zadní strana | 20 | MCase | |
| Modul kontroly systému snižování oxidů dusíku (NOx) v dieselovém motoru | 30 | MCase | |
| – | – | MCase | |
| Modul dveří, pravá přední strana | 20 | MCase | |
| Modul kontroly tažného zařízení | 40 | MCase | |
| Napínač bezpečnostního pásu, pravá strana | 40 | MCase | |
| Interní cívky relé | 5 | Micro | |
| Modul kontroly systému snižování oxidů dusíku (NOx) v dieselovém motoru | 15 | Micro | |
| Modul dveří, levá zadní strana | 20 | Micro | |
| Blokátor alkoholu | 5 | Micro | |
| – | – | Micro | |
| Modul kontroly tažného zařízení | 25 | MCase |
| Funkce | Ampéráž | Typ | |
|---|---|---|---|
| Modul příslušenství | 40 | ||
| Modul dveří, přední levé | 20 | MCase | |
| Napínač bezpečnostního pásu, levá strana | 40 | MCase | |
| Kamera pro parkování | 5 | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| Napájení se zapnutým zapalováním | 10 | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| Vyhřívání sedadla, zadní levé | 15 | Micro | |
| – | – | Micro | |
| Informace o mrtvém úhlu (BLIS) | 5 | Micro | |
| – | – | Micro | |
| Napínač bezpečnostního pásu, pravá strana | 5 | Micro | |
| Aktuátor, systém výfuku (benzínový motor) | 5 | Micro | |
| – | – | Micro | |
| Řídicí modul All Wheel Drive (AWD) | 15 | Micro | |
| Vyhřívání sedadla, zadní pravé | 15 | Micro | |
| – | – | MCase |
Pojistky v motorovém prostoru
| Funkce | Ampéráž | Typ | |
|---|---|---|---|
| Funkce | Ampéráž | Typ | |
| – | – | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| Řídicí modul, aktivátor převodovky | 5 | Micro | |
| Řídicí modul, vytápění chladicí kapaliny | 5 | Micro | |
| Klimatizace | 5 | Micro | |
| Řídicí modul, baterie hybridního systému
Invertor s vysokým napětím, generátor s vysokým napětím/startování |
5 | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| Řídicí modul, baterie hybridního systému
Invertor s vysokým napětím, generátor s vysokým napětím/startování |
10 | Micro | |
| Modul nabíjení | 5 | Micro | |
| Ventil uzávěrky, chlazení baterie hybridního systému
Čerpadlo chladicí kapaliny, baterie hybridního systému |
15 | Micro | |
| Čerpadlo chladicí kapaliny, systém elektrického pohonu | 15 | Micro |
| Funkce | Ampéráž | Typ | |
|---|---|---|---|
| Ventilátor chlazení, komponenty hybridního systému | 25 | MCase | |
| – | – | MCase | |
| – | – | MCase | |
| – | – | MCase | |
| Modul výpočtu | 5 | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| – | – | Micro | |
| Vyhřívání čelního skla, pravá strana | 40 | MCase | |
| Vyhřívač parkování | 20 | MCase | |
| – | – | MCase | |
| – | – | MCase | |
| Vyhřívání čelního skla, levá strana | Bocchetta | MCase | |
| Napájeno při zapnutém zapalování: Řídicí jednotka motoru, komponenty převodovky, elektrický posilovač řízení, centrální elektronická jednotka | 5 | Micro |
O Volvo S60 Recharge Plug-in Hybrid (2021-2022)
Volvo S60 Recharge Plug-in Hybrid (2021-2022) je moderní a ekologický sedan, který kombinuje elegantní design s pokročilou technologií pohonu. Tento model nabízí hybridní systém, který spojuje benzínový motor s elektrickým pohonem, čímž zajišťuje vysokou efektivitu a nízké emise. Díky tomu je ideální pro řidiče, kteří hledají udržitelnou alternativu bez kompromisů na výkonu. Interiér vozidla je vybaven nejnovějšími technologiemi a nabízí komfort a bezpečnost na nejvyšší úrovni. Volvo S60 Recharge je známé svou spolehlivostí a inovativními bezpečnostními prvky, které jsou typické pro značku Volvo.
Schéma pojistkové skříňky Volvo S60 Recharge Plug-in Hybrid
Tato stránka zobrazuje schéma pojistkové skříňky pro Volvo S60 Recharge Plug-in Hybrid, která je nezbytná pro správnou údržbu a řešení problémů s elektrickým systémem vozidla. Pojistková skříňka se obvykle nachází v prostoru motoru a v interiéru vozidla, často pod palubní deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správné funkčnosti vozidla a ochranu před elektrickými zkraty.
