Volvo XC70 (2003-2016) – pojistková skříňka

Volvo XC70 (2003) – schéma pojistky

Rok výroby: 2003.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC70 (2003) je pojistka 13 v pojistkové skříňce na okraji palubní desky.

Pojistky – motorový prostor

Číslo	Popis	Ampéráž [A]
1	Příslušenství	25
2)	Přídavná světla (možnost)	20
3)	Čerpadlo podtlaku	15
4	Senzory kyslíku	20
5	Ohřívač bloku; Elektromagnetické ventily.	10
6	Senzor průtoku vzduchu; Řídicí modul motoru; Vstřikovače.	15
7	Modul škrticí klapky	10
8	Kompresor klimatizace; Senzor polohy pedálu akcelerátoru; Ventilátor pojistkové skříňky.	10
9	Klakson	15
10	Stěrač zadních dveří	10
11	Kompresor klimatizace; Zapalovací cívky.	20

12	Spínač brzdového světla	5
13	Stěrače	25
14	ABS / STC / DSTC	30
15	–	–
16	Ostřikovač čelního skla; Stěrače a ostřikovač světlometů (některé modely)	15
17	Světlomety s tlumeným světlem, pravý	10
18	Světlomety s tlumeným světlem, levý	10
19	ABS / STC / DSTC	30
20	Světlomety s dálkovým světlem, levé	15
21	Světlomety s dálkovým světlem, pravé	15
22	Startovací motor	25
23	Modul řízení motoru	5
24	–	–

Pojistková skříňka na okraji palubní desky

Číslo	Popis	Ampéráž [A]
1	Světlomety s tlumeným světlem	15
2)	Světlomety s dálkovým světlem	20
3)	Elektrická sedačka řidiče	30
4	Elektrická sedačka spolujezdce	30
5	–	–
6	–	–
7	Vyhřívaná sedačka – přední levá (možnost)	15
8	Vyhřívaná sedačka – přední pravá (možnost)	15
9	ABS / STC / DSTC	5
10	–	–
11	–	–
12	Stěrače světlometů (některé modely)	15
13	Elektrická zásuvka 12 V (zapalovač cigaret)	15
14	Elektrická sedačka spolujezdce	5
15	Audio systém, VNS	5
16	Zesilovací systém	20
17	Přední mlhová světla	15
18	Displej VNS	10

19	–	–
20	Automatická převodovka; Shiftlock; Rozšířené D2.	10
21	Směrová světla	20
22	Modul spínače světlometů; Systém klimatizace; Diagnostický konektor na palubě; Moduly páky volantu.	5
23	Relé prodlouženého napájení D1; Systém klimatizace; Elektricky nastavitelné sedadlo řidiče; Informace pro řidiče.	10
24	Spínač zapalování; Relé startovacího motoru; SRS; Modul řízení motoru.	10
25	Ventilátor systému klimatizace	30
26	–	–
27	Elektronický modul – doplňkové osvětlení	10
28	–	–
29	Přední a zadní poziční světla na levé straně	7,5
30	Přední a zadní poziční světla na pravé straně; Osvětlení registrační značky.	7,5
31	Centrální elektrický modul; Osvětlení zrcátek na sluneční cloně; Osvětlení odkládací schránky; Vnitřní osvětlení.	10
32	Palivové čerpadlo	15
33	Aktuátor otevírací střechy	15
34	Centrální zamykání, elektrická okna – levé zrcátko	25
35	Centrální zamykání, elektrická okna – pravé zrcátko	25
36	Elektrická zadní okna	30
37	Siréna alarmu	5

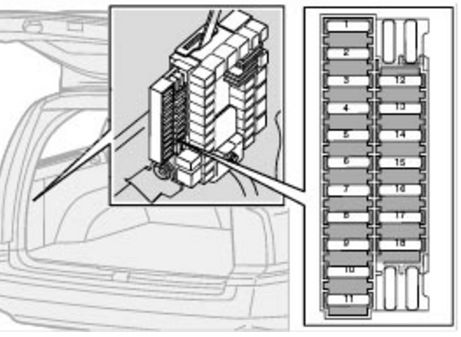

Pojistky v zavazadlovém prostoru

Pojistky v zavazadlovém prostoru se nacházejí za panelem na straně řidiče zavazadlového prostoru

Číslo	Popis	Ampér [A]
1	Modul elektrický zadní; Osvětlení motorového prostoru.	10
2)	Světlomet zadní mlhový	10
3)	Brzdová světla	15
4	Rezervní světla	10
5	Odmlžování zadního okna; Relé 15I – příslušenství.	5
6	Blokování zadního víka	10
7	Přídavná zásuvka 12 V v prostoru pro cestující (možnost)	15
8	Centrální zamykání zadních dveří; Otevírání nádrže.	20
9	Varovný signál (30 kanálů)	15
10	CD měnič, VNS	10
11	Modul řízení příslušenství (AEM)	15
12	Stěrač zadního víka	15
13	Prostor pro cestující difuzoru (subwoofer) – možnost	15
14	Brzdová světla	7,5
15	Hák na přívěs (15I)	20
16	–	–
17	Modul řízení pohonu všech kol	7,5
18	–	–

Volvo XC70 (2004) – schéma pojistky

Rok výroby: 2004.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC70 (2004) je pojistka 13 v pojistkové skříňce na přístrojové desce.

Pojistky – motorový prostor

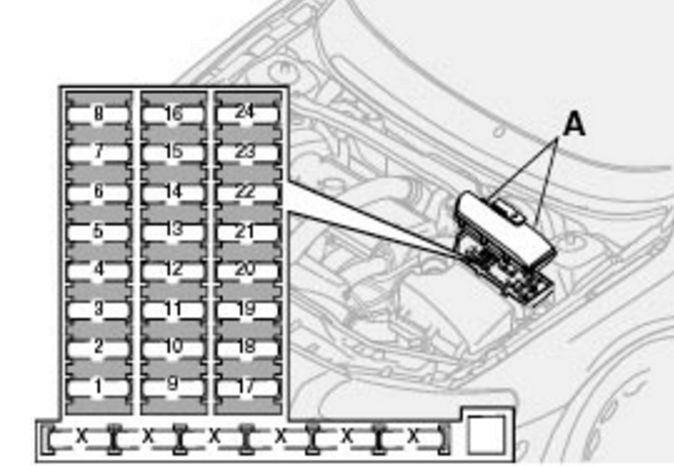

Volvo XC70 – pojistky – motorový prostor

poloha	popis	Ampér [A]
1	Příslušenství	25
2	Dodatečné světlomety (možnost)	20
3	–	–
4	Senzory kyslíku	20
5	Ohřívač bloku, elektromagnetické ventily	10
6	Senzor hmotnosti vzduchu, řídicí jednotka motoru, vstřikovače	15
7	Modul škrticí klapky	10
8	Kompresor klimatizace, senzor polohy pedálu akcelerátoru, ventilátor E-box	10
9	Klakson	15
10	Stěrka zadních dveří	10
11	Zapalovací cívky	20

12	Spínač brzdových světel	5
13	Stěrače	25
14	ABS / STC / DSTC	30
15	–	–
16	Ostřikovač čelního skla, stěrače / ostřikovač světlometů (některé modely)	15
17	Pravý tlumený světlomet	10
18	Levý tlumený světlomet	10
19	ABS / STC / DSTC	30
20	Levý dálkový světlomet	15
21	Pravý dálkový světlomet	15
22	Motorek startování	25
23	Modul řízení motoru, relé motoru	5
24	–	–

Schéma pojistky na okraji přístrojové desky

Číslo	Popis	Ampér [A]
1	Světlomety s tlumeným světlem	15
2	Světlomety s dálkovým světlem	20
3	Ovládání elektricky nastavitelného sedadla řidiče	30
4	Ovládání elektricky nastavitelného sedadla spolujezdce	30
5	Posilovač řízení závislý na rychlosti; Vakuová pumpa.	15
6	–	–
7	Vyhřívané sedadlo – přední levé (možnost)	15
8	Vyhřívané sedadlo – přední pravé (možnost)	15
9	ABS / STC / DSTC	5
10	Denní světla	10
11	Denní světla	10
12	Stěrače světlometů (některé modely)	15
13	12 V elektrická zásuvka.	15
14	Ovládání elektricky nastavitelného sedadla spolujezdce	5
15	Audio systém, VNS	5
16	Posilovač zvuku	20
17	Audio zesilovač	30
18	Přední mlhová světla	15

19	Displej VNS	10
20	–	–
21	Automatická převodovka; Zámek převodovky; Rozšíření pohybu D2.	10
22	Směrovky	20
23	Modul spínače světlometů; Systém klimatizace; Diagnostický konektor na palubě; Moduly páky volantu.	5
24	Relé rozšířeného napájení D1: systém klimatizace, elektrické sedadlo řidiče, informace o řidiči.	10
25	Klíč na startování; Relé startovacího motoru; SRS; Modul řízení motoru.	10
26	Ventilátor systému klimatizace	30
27	–	–
28	Elektronický modul – dodatečné osvětlení	10
29	–	–
30	Světlomety přední a zadní polohy na levé straně	7,5
31	Světlomety přední a zadní polohy na pravé straně; Osvětlení registrační značky.	7,5
32	Centrální elektrický modul; Osvětlení kosmetického zrcátka; Osvětlení odkládací schránky; Dodatečné vnitřní osvětlení.	10
33	Čerpadlo paliva	15
34	Aktuátor otevírací střechy	15
35	Centrální zamykání; Elektrická okna – vnější zrcátko na levé straně.	25
36	Centrální zamykání; Elektrická okna – vnější zrcátko na pravé straně.	25
37	Elektrická okna na zadní straně	30
38	Varovná siréna	5

Pojistky v zavazadlovém prostoru

Pojistky v prostoru pro náklad se nacházejí za panelem na straně řidiče v prostoru pro náklad

Číslo	Popis	Ampéry [A]
1	Modul elektrický zadní; Osvětlení prostoru pro náklad.	10
2	Světlomet mlhový zadní	10
3	Brzdová světla	15
4	Zpětná světla	10
5	Rozmrazování zadního skla; Relé 15I – příslušenství.	5
6	Zámek zadního víka	10
7	12 V dodatečná zásuvka v zavazadlovém prostoru (možnost)	15
8	Zadní dveře s centrálním zamykáním, dvířka nádrže	20
9	Tažné zařízení (30 pohybů)	15
10	CD měnič; VNS.	10
11	Modul řízení příslušenství (AEM)	15
12	Stěrač zadního víka	15
13	Prostor pro reproduktor (subwoofer) – možnost	15
14	Brzdová světla	7,5
15	Tažné zařízení (napájení 15I)	20
16	–	–
17	Modul řízení pohonu všech kol	7,5
18	–	–

Volvo XC70 (2005) – schéma pojistek

Rok výroby: 2005.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC70 (2005) je pojistka 11 v pojistkové skříňce v kabině.

Pojistky – motorový prostor

Číslo	Popis	Ampéry [A]
1	–	–
2	Mlhová světla (možnost)	20
3	Modul tělesa škrticí klapky (modely bez turba)	10
4	Senzory kyslíku	20
5	Ohřívač krytu motoru; Elektromagnetické ventily; Senzor úniku paliva.	10
6	Senzor hmotnosti vzduchu; Řídicí jednotka motoru; Vstřikovače.	15
7	–	–
8	Kompresor klimatizace; Senzor polohy pedálu akcelerátoru; Ventilátor E-box.	10
9	–	–
10	–	–
11	Zapalovací cívky	20

12	–	–
13	Stěrače	25
14	ABS	30
15	Trysky ostřikovače světlometů (některé modely)	35
16	–	–
17	Světlomety s tlumenými světly na straně řidiče	20
18	Přední parkovací světla	15
19	ABS	30
20	Světlomety s tlumenými světly na straně spolujezdce	20
21	Palivové čerpadlo	15
22	Startér	35
23	Modul řízení motoru; Relé motoru.	10
24	–	–

Pojistková skříňka v kabině, za plastovým panelem

Číslo	Popis	Ampéry [A]
1	Vyhřívané sedadlo pro cestujícího (možnost)	15
2	Vyhřívané sedadlo pro řidiče (možnost)	15
3	Klakson	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Siréna upozornění	5
9	Napájení spínače brzdových světel	5
10	Přístrojová deska; Systém klimatizace; Elektrické sedadlo pro řidiče (možnost); Senzor hmotnosti cestujícího (pouze americké modely).	10
11	Porty 12 V – přední a zadní sedadla	15
12	–	–
13	–	–
14	Stěrače světlometů (V70 R)	15
15	ABS, STC / DSTC	5
16	Posilovač řízení; Aktivní bi-xenonové světlomety (možnost).	10
17	Přední reflektor s nízkým světlem na straně řidiče (možnost)	7,5

18	Světlomet s tlumeným světlem přední strana spolujezdce (možnost)	7,5
19	–	–
20	–	–
21	Modul řízení převodovky; Zámek zpátečky (M66).	10
22	Dálková světla strana řidiče	10
23	Dálková světla strana spolujezdce	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrické sedadlo spolujezdce (možnost); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuová pumpa	20
34	Čerpadlo ostřikovače skel – stěrač světlometů (V70 R)	15
35	–	–
36	–	–

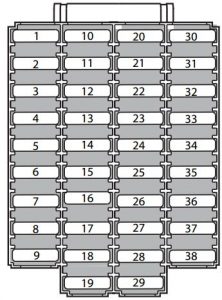

Pojistková skříňka na okraji palubní desky

Číslo	Popis	Ampér [A]
1	Elektrické sedadlo řidiče (možnost)	25
2	Elektrické sedadlo spolujezdce (možnost)	25
3	Ventilátor klimatizačního systému	30
4	Řídicí modul – přední dveře spolujezdce	25
5	Řídicí modul – dveře řidiče	25
6	Osvětlení stropu; Elektrický horní řídicí modul.	10
7	Otevíratelná střecha (možnost)	15
8	Klíč zapalování; Systém SRS; Modul řízení motoru; Imobilizér.	7,5
9	Diagnostika palubního systému; Spínač světel; Senzor úhlu řízení; Modul řízení na volantu.	5
10	Audio systém	20
11	Zesilovač audio systému	30
12	Displej navigačního systému (možnost)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Pojistky v zavazadlovém prostoru

Pojistky v prostoru pro náklad se nacházejí za panelem na straně řidiče v prostoru pro náklad

Číslo	Popis	Ampér [A]
1	Světlomety rezervy	10
2	Světlomety zastavení; Mlhovky; Osvětlení zavazadlového prostoru; Osvětlení registrační značky; Brzdová světla.	20
3	Modul řízení příslušenství	15
4	–	–
5	Elektronický modul zadní	10
6	CD měnič (možnost); Navigační systém (možnost).	7,5
7	Kabeláž přívěsu (30 vodičů)	15
8	Zásuvka 12 V – zavazadlový prostor	15
9	Boční dveře zadního spolujezdce – ovládání okna, funkce deaktivace okna	20
10	Zadní dveře na straně řidiče – ovládání okna, funkce deaktivace okna	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (možnost)	15
15	–	–
16	–	–
17	Audio příslušenství	5
18	–	–

19	Stěrač zadního okna	15
20	Kabeláž přívěsu (15 vodičů)	20
21	–	–
22	–	–
23	Čtyřkolka	7,5
24	Systém odpružení Four-C (možnost)	15
25	–	–
26	Asistent parkování (možnost)	5
27	Hlavní pojistka: kabeláž přívěsu, Four-C, asistence při parkování, čtyřkolka	30
28	Centrální zamykání	15
29	Osvětlení přívěsu na straně řidiče: parkovací světla, směrovky.	25
30	Osvětlení přívěsu na straně cestujících: parkovací světlo, brzdové světlo, mlhové světlo, směrovka.	40
31	Hlavní pojistka: pojistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhřívané zadní sklo	20
38	Vyhřívané zadní sklo	20

Volvo XC70 (2006) – schéma pojistky

Rok výroby: 2006.

Pojistka zapalovače cigaret (zásuvka napájení) v Volvo XC70 (2006) je pojistka 11 v pojistkové skříňce v kabině.

Pojistky – motorový prostor

Číslo	Popis	Ampér [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Přídavné světlomety (možnost)	20
6	Relé motorku startování	35
7	Přerušovač	25
8	–	–
9	Čerpadlo paliva	15
10	Zapalovací cívky; Řídicí jednotka motoru.	20

11	Senzor pedálu akcelerátoru; Kompresor klimatizace; Ventilátor e-box.	10
12	Modul řízení motoru; Vstřikovače paliva; Senzor hmotnosti vzduchu.	15
13	Modul řízení škrticí klapky	10
14	Senzor vyhřívaného kyslíku	20
15	Ohřívač motorového prostoru; Elektromagnetické ventily.	10
16	Světlomet s tlumeným světlem na straně řidiče	20
17	Světlomety s tlumeným světlem na straně spolujezdce	20
18	–	–
19	Napájení modulu řízení motoru; Relé motoru.	5
20	Parkovací světla	15
21	–	–

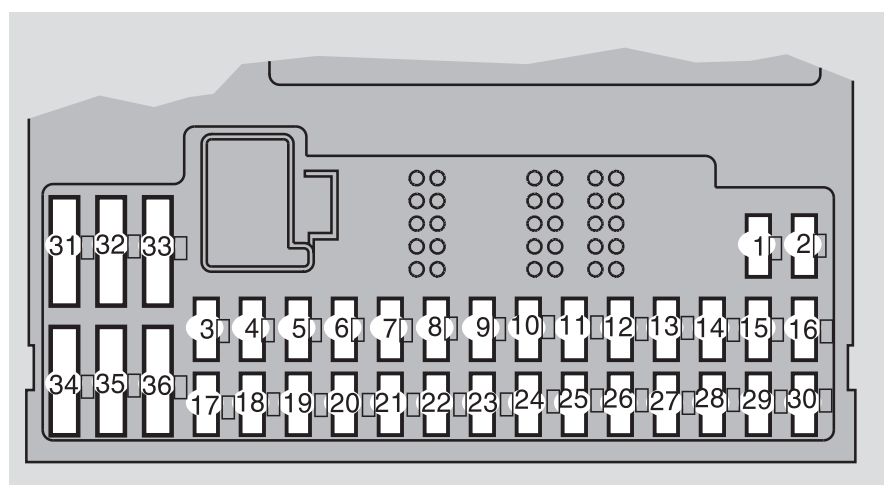

Schéma pojistek v kabině, za plastovým panelem

Číslo	Popis	Ampér [A]
1	Vyhřívané sedadlo pro cestující (možnost)	15
2	Vyhřívané sedadlo pro řidiče (možnost)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Poplašná siréna	5
9	Napájení spínače brzdových světel	5
10	Přístrojová deska; Systém klimatizace; Elektrické sedadlo pro řidiče (možnost); Senzor hmotnosti cestujícího.	10
11	Zásuvka 12 V – přední a zadní sedadla	15
12	–	–
13	–	–
14	Stěrače světlometů (V70 R)	15
15	ABS, STC / DSTC	5
16	Posilovač řízení; Aktivní bi-xenonové světlomety (možnost).	10
17	Přední mlhové světlo na straně řidiče (možnost)	7,5

18	Světlomet s tlumeným světlem přední strana pro cestující (možnost)	7,5
19	–	–
20	–	–
21	Modul řízení převodovky; Zámek zpátečky (M66).	10
22	Světlomety s dálkovým světlem strana řidiče	10
23	Světlomety s dálkovým světlem strana pro cestující	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrické sedadlo pro cestující (možnost); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Čerpadlo podtlaku	20
34	Čerpadlo na mytí skel – stěrače světlometů (V70 R).	15
35	–	–
36	–	–

Schéma pojistek na okraji palubní desky

Číslo	Popis	Ampér [A]
1	Elektrické sedadlo řidiče (možnost)	25
2	Elektrické sedadlo spolujezdce (možnost)	25
3	Ventilátor systému klimatizace	30
4	Modul řízení – přední dveře spolujezdce	25
5	Modul řízení – dveře řidiče	25
6	Vnitřní osvětlení; Elektrický horní modul řízení.	10
7	Otevíratelná střecha (možnost)	15
8	Zapalování; Systém SRS; Modul řízení motoru; Imobilizér; Modul řízení převodovky (modely R).	7,5
9	Diagnostika palubního systému; Spínač světel; Senzor úhlu řízení; Modul řízení na volantu.	5
10	Audio systém	20
11	Zesilovač audio systému	30
12	Displej navigačního systému (možnost)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Pojistky v zavazadlovém prostoru

Pojistky v prostoru pro náklad se nacházejí za panelem na straně řidiče v prostoru pro náklad

Číslo	Popis	Ampér [A]
1	Zpětná světla	10
2	Parkovací světla; Mlhová světla; Osvětlení zavazadlového prostoru; Osvětlení SPZ; Brzdová světla.	20
3	Modul řízení příslušenství	15
4	–	–
5	Elektronický modul zadní	10
6	CD měnič (volitelné); Navigační systém (volitelné).	7,5
7	Kabeláž přívěsu (30 vodičů)	15
8	Zásuvka 12 V – zavazadlový prostor	15
9	Boční dveře zadního cestujícího – ovládání oken, funkce deaktivace okna.	20
10	Zadní dveře na straně řidiče – ovládání oken, funkce deaktivace okna.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (volitelné)	15
15	–	–
16	–	–
17	Audio příslušenství	5
18	–	–

19	Stěrač zadních dveří	15
20	Kabeláž přívěsu (15 vodičů)	20
21	–	–
22	–	–
23	Čtyřkolka	7,5
24	Systém rámu Four-C (volitelné)	15
25	–	–
26	Parkovací asistent (volitelné)	5
27	Hlavní pojistka: kabeláž přívěsu, Four-C, parkovací asistent, čtyřkolka.	30
28	Centrální zamykání	15
29	Osvětlení přívěsu na straně řidiče: parkovací světla, směrovky.	25
30	Osvětlení přívěsu na straně spolujezdce: parkovací světlo, brzdové světlo, mlhové světlo, směrovka.	40
31	Hlavní pojistka: pojistky 37 a 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhřívané zadní sklo	20
38	Vyhřívané zadní sklo	20

Volvo XC70 (2007) – schéma panelu pojistek

Rok výroby: 2007.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC70 (2007) je pojistka 11 v panelu pojistek v kabině.

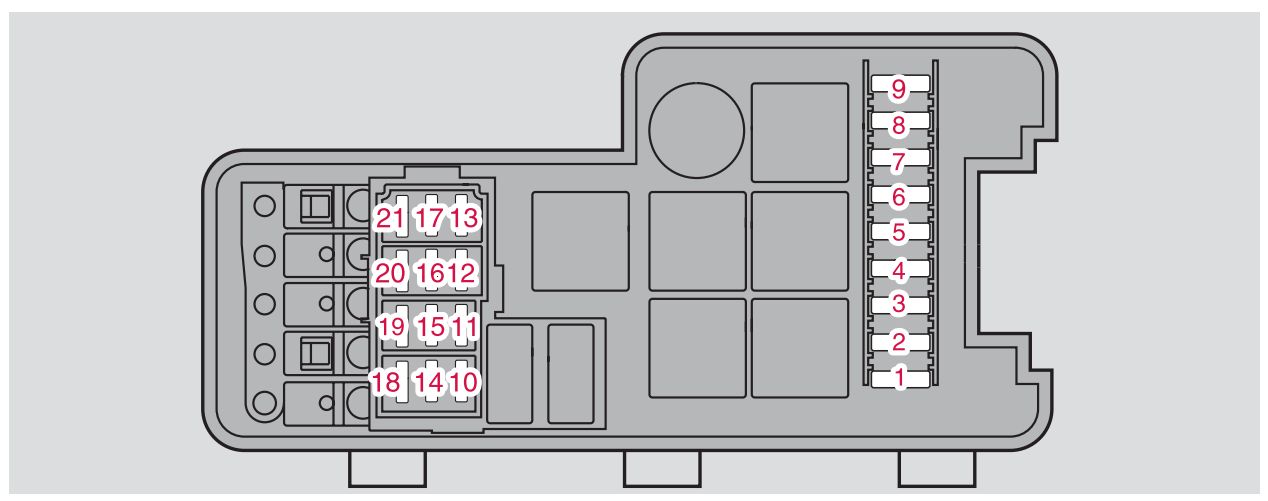

Pojistky – motorový prostor

Číslo	Popis	Ampér [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Přídavné světlomety (volitelné)	20
6	Relé startování	35
7	Stěrače	25
8	Čerpadlo paliva	15
9	Modul řízení převodovky (modely R)	15
10	Zapalovací cívky; Modul řízení motoru.	20

11	Senzor pedálu akcelerátoru; Kompresor klimatizace; Ventilátor e-box.	10
12	Modul řízení motoru; Vstřikovače paliva; Senzor hmotnosti vzduchu.	15
13	Modul řízení škrticí klapky	10
14	Senzor vyhřívaného kyslíku	20
15	Ohřívač olejové vany; Elektromagnetické ventily.	10
16	Světlomet s tlumeným světlem na straně řidiče	20
17	Světlomety s tlumeným světlem na straně spolujezdce	20
18	–	–
19	Napájení modulu řízení motoru; Relé motoru.	5
20	Parkovací světla	15
21	–	–

Panel pojistek v kabině, za plastovým obložením

Číslo	Popis	Ampér [A]
1	Vyhřívané sedadlo pro cestující (volitelné)	15
2	Vyhřívané sedadlo řidiče (volitelné)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarmová siréna	5
9	Napájení spínače brzdových světel	5
10	Přístrojová deska; Systém klimatizace; Elektricky nastavitelné sedadlo řidiče (volitelné); Senzor hmotnosti cestujícího.	10
11	Zásuvka 12 V – přední a zadní sedadla	15
12	–	–
13	–	–
14	Stěrače světlometů (V70 R)	15
15	ABS, STC / DSTC	5
16	Posilovač řízení; Aktivní bi-xenonové světlomety (volitelné).	10
17	Přední reflektor s tlumeným světlem na straně řidiče (volitelné)	7,5

18	Světlomet s tlumeným světlem přední strana spolujezdce (volitelné)	7,5
19	–	–
20	–	–
21	Modul řízení převodovky; Zámek zpátečky (M66).	10
22	Světlomety s dálkovým světlem strana řidiče	10
23	Světlomety s dálkovým světlem strana spolujezdce	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektricky nastavitelné sedadlo pro spolujezdce (volitelné); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuové čerpadlo	20
34	Čerpadlo na mytí skel – stěrače světlometů (V70 R)	15
35	–	–
36	–	–

Panel pojistek na okraji palubní desky

Číslo	Popis	Ampéráž [A]
1	Elektricky nastavitelné sedadlo řidiče (možnost)	25
2	Elektricky nastavitelné sedadlo spolujezdce (možnost)	25
3	Ventilátor systému klimatizace	30
4	Modul řízení – přední dveře spolujezdce	25
5	Modul řízení – dveře řidiče	25
6	Vnitřní osvětlení; Elektrický horní modul řízení.	10
7	Střešní okno (možnost)	15
8	Zapalování; Systém SRS; Modul řízení motoru; Imobilizér; Modul řízení převodovky (modely R).	7,5
9	Diagnostika palubního systému; Spínač světel; Senzor úhlu řízení; Modul řízení na volantu.	5
10	Audio systém	20
11	Zesilovač audio systému	30
12	Displej navigačního systému (možnost)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Pojistky v zavazadlovém prostoru

Pojistky v prostoru pro náklad se nacházejí za panelem na straně řidiče v prostoru pro náklad

Číslo	Popis	Ampéráže [A]
1	Rezervní světla	10
2	Parkovací světla; Mlhovky; Osvětlení zavazadlového prostoru; Osvětlení registrační značky; Brzdová světla.	20
3	Modul řízení příslušenství	15
4	–	–
5	Elektronický modul zadní	10
6	CD měnič (možnost); Navigační systém (možnost).	7,5
7	Kabeláž přívěsu (30 vodičů)	15
8	Zásuvka 12 V – zavazadlový prostor	15
9	Boční dveře zadního cestujícího – ovládání oken, funkce deaktivace okna.	20
10	Zadní dveře na straně řidiče – ovládání oken, funkce deaktivace okna.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (možnost)	15
15	–	–
16	–	–
17	Audio příslušenství	5
18	–	–

19	Stěrač zadních dveří	15
20	Kabeláž přívěsu (15 vodičů)	20
21	–	–
22	–	–
23	Čtyřkolka	7,5
24	Systém odpružení Four-C (možnost)	15
25	–	–
26	Asistent parkování (možnost)	5
27	Hlavní pojistka: kabeláž přívěsu, Four-C, asistence při parkování, čtyřkolka.	30
28	Centrální zamykání	15
29	Osvětlení přívěsu na straně řidiče: parkovací světla, směrovky.	25
30	Osvětlení přívěsu na straně spolujezdce: parkovací světla, brzdová světla, mlhové světlo, směrovka.	40
31	Hlavní pojistka: pojistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhřívané zadní sklo	20
38	Vyhřívané zadní sklo	20

Volvo XC70 (2008) – schéma pojistek

Rok výroby: 2008.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC70 (2008) je pojistka 25 v pojistkové skříňce v motorovém prostoru.

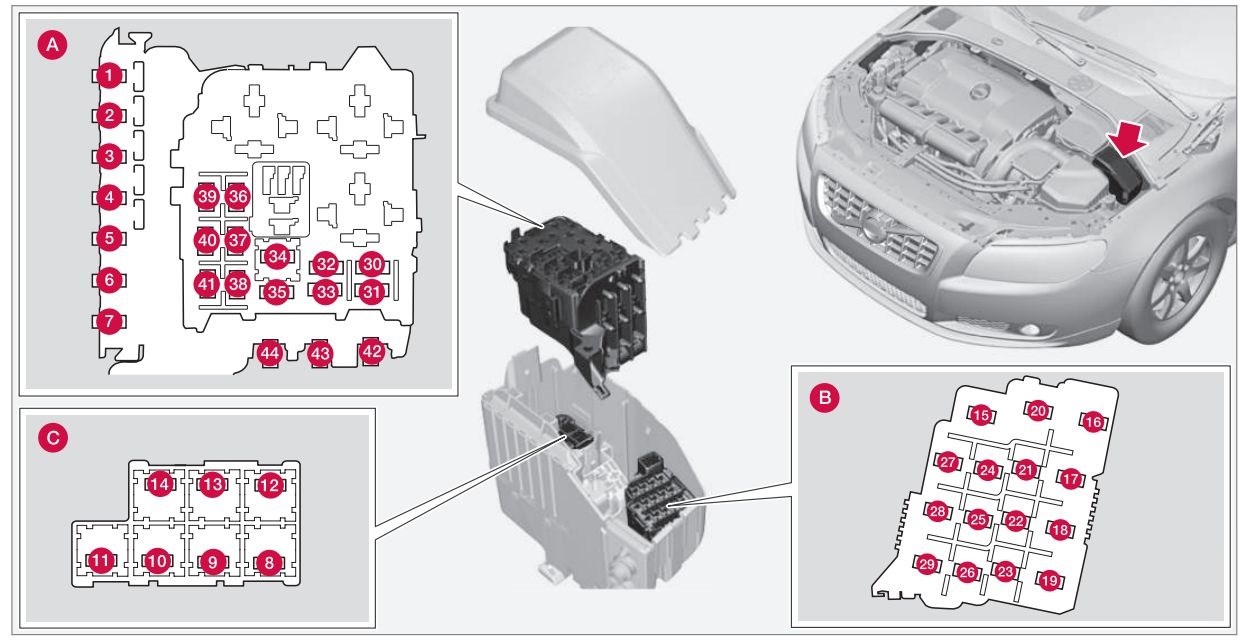

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Číslo	Popis	Ampéry [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	50
6	–	–
7	–	–
8	–	–
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní světlomety BI-Xenon; Nastavení světlometů (možnost).	10
17	Centrální elektrický modul	20
18	Radar; Modul řízení ACC (možnost).	5
19	Servotvorba závislá na rychlosti	5
20	Modul řízení motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky pro stěrače	10

22	Čerpadlo podtlaku I5T	20
23	Osvětlovací panel	5
24	Ostřikovače světlometů	15
25	Zásuvka 12 V – přední a zadní sedadla	15
26	Otevíratelná střecha (možnost); Stropní konzola / ECC (možnost).	10
27	Přístrojová deska motorového prostoru	5
28	Přídavné světlomety (možnost)	20
29	Klakson	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení automatické převodovky	15
32	Kompresor klimatizace	15
33	Cívky	5
34	Relé startovacího motoru	30
35	Cívky zapalování	20
36	Modul řízení motoru (ECM); Klapka.	10
37	Systém vstřikování; Senzor hmotnosti vzduchu	15
38	Ventily motoru	10
39	EVAP / senzor ohřívaného kyslíku / vstřikování	15
40	Vytápění ventilace podvozku	20
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	50
44	Chladicí ventilátor	60

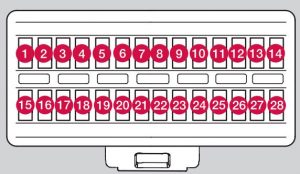

Pojistky – prostor pro cestující

Číslo	Popis	Ampéry [A]
1	Senzor deště	5
2	Systém SRS	10
3	Brzdy ABS; Elektrická parkovací brzda.	5
4	Pedál akcelerátoru; Vyhřívaná sedadla (možnost).	7,5
5	–	–
6	Displej ICM; CD přehrávač a rádio.	15
7	Modul volantu	7,5
8	–	–
9	Dálková světla	15
10	Otevíratelná střecha (možnost)	20
11	Rezervní světlomety	7,5
12	–	–
13	Přední mlhové světlo (možnost)	15

14	Ostřikovací trysky čelního skla	15
15	Adaptivní tempomat ACC (možnost)	10
16	–	–
17	Vnitřní osvětlení; Dveře řidiče s ovládacím panelem; Sedadlo spolujezdce s elektrickým pohonem (možnost).	7,5
18	Informační displej	5
19	Sedadlo řidiče s elektrickým pohonem (možnost)	5
20	Stěrač zadního víka	15
21	Dálkový přijímač klíčů; Alarmové senzory.	5
22	Čerpadlo paliva	20
23	Elektrická zámka sloupku řízení	20
24	–	15
25	Zamknutí – nádrž na palivo, zadní víko	10
26	Alarmová siréna; atd.	5
27	Tlačítko START / STOP MOTORU	5
28	Spínač brzdových světel	5

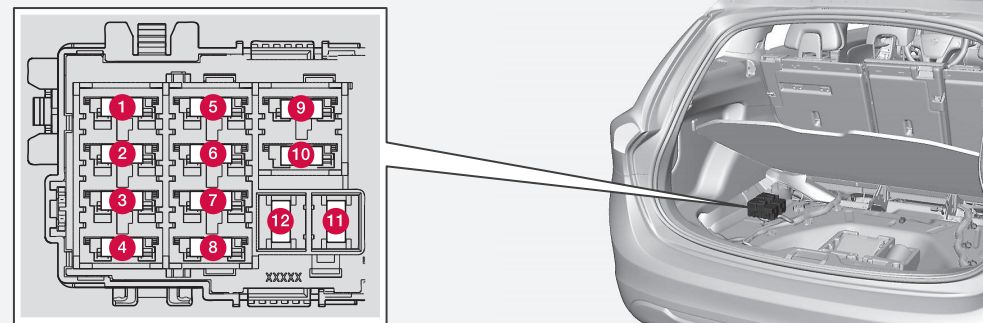

Pojistky – zavazadlový prostor

Modul A

Číslo	Funkce – modul A (černý)	Ampéry [A]
1	Spínače ve dveřích řidiče	25
2	Spínače ve dveřích spolujezdce	25
3	Spínače v zadních dveřích na straně řidiče	25
4	Spínače v zadních dveřích na straně spolujezdce	25
5	–	–
6	Zásuvka 12 V v nákladovém prostoru; Chladič (možnost).	15
7	Odmlžování zadního okna	30
8	–	–
9	Zásuvka přívěsu 2 (možnost)	15
10	Sedadlo řidiče s elektrickým ovládáním (možnost)	25
11	Zásuvka přívěsu 1 (možnost)	40
12	Elektrické zadní dveře (možnost)	30

Modul B (bílý)

Číslo	Funkce – modul B (bílý)	Ampéry [A]
1	–	–
2	Modul řízení Quattro C (možnost)	15
3	Vyhřívané sedadlo řidiče (možnost)	15
4	Vyhřívané sedadlo spolujezdce (možnost)	15
5	Vyhřívání zadních sedadel, strana spolujezdce (možnost)	15
6	Modul řízení AWD	10
7	Vyhřívání zadních sedadel – strana řidiče (možnost)	15
8	–	–
9	Sedadlo spolujezdce s elektrickým ovládáním (možnost)	25
10	Přístup bez klíče (možnost)	20
11	Elektrická parkovací brzda – strana řidiče (možnost)	30
12	Elektrická parkovací brzda – strana spolujezdce (možnost)	30

Modul C (modrý)

Číslo	Funkce – modul C (modrý)	Ampéráž [A]
1	Displej navigačního systému (možnost)	10
2	–	–
3	Subwoofer (možnost)	25
4	Rádio satelitní SIRIUS (možnost)	5
5	Audio zesilovač (možnost)	25
6	Audio systém	15
7	–	–
8 – 12	Rezerva	–

Volvo XC70 (2009) – schéma pojistky

Rok výroby: 2009.

Pojistka zapalovače cigaret (zásuvka napájení) v Volvo XC70 (2009) je pojistka 25 v pojistkové skříňce v motorovém prostoru.

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Číslo	Popis	Ampéráž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	50
6	–	–
7	–	–
8	–	–
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání světlometů (možnost)	10
17	Centrální elektrický modul	20
18	Radar; Modul řízení ACC (možnost).	5
19	Rychlostně závislé řízení (možnost)	5
20	Modul řízení motoru (ECM); Převody; SRS.	10
21	Vyhřívané trysky stěračů	10

22	Čerpadlo vakuum I5T	20
23	Osvětlovací panel	5
24	Stříkací trysky světlometů	15
25	Zásuvka 12 V – přední a zadní sedadlo	15
26	Panoramatické (možnost); Horní konzola; ECC (možnost).	10
27	Pojistková skříňka motorového prostoru	5
28	Přídavná světla (možnost)	20
29	Klakson	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení automatické převodovky	15
32	Kompresor klimatizace	15
33	Cívky	5
34	Relé motorku startování	30
35	Cívky zapalování	20
36	Modul řízení motoru (ECM); Tělo škrticí klapky.	10
37	Systém vstřikování	15
38	Ventily motoru	10
39	EVAP / vyhřívaný senzor kyslíku / vstřikování	15
40	Vyhřívání ventilace podvozku	10
41	Detekce úniků paliva	5
42	–	–
43	–	–
44	Ventilátor chlazení	80

Pojistky – prostor pro cestující

Číslo	Popis	Ampéráže [A]
1	Senzor deště (možnost)	5
2	Systém SRS	10
3	Brzdy ABS; Elektrická parkovací brzda.	5
4	Pedál akcelerátoru; Vyhřívaná sedadla (možnost).	7,5
5	–	–
6	Displej ICM; CD přehrávač a rádio.	15
7	Modul volantu	7,5
8	–	–
9	Dálková světla	15
10	Panoramatické (možnost)	20
11	Rezervní světlomety	7,5
12	–	–
13	Přední mlhové světlo (možnost)	15

14	Stříkací trysky čelního skla	15
15	Adaptivní tempomat ACC (možnost)	10
16	–	–
17	Osvětlení horní části pro pohodlí; Ovládací panel dveří řidiče; Elektricky ovládané sedadlo spolujezdce (možnost).	7,5
18	Informační displej	5
19	Sedadlo řidiče s elektrickým pohonem (možnost)	5
20	Stěrač zadních dveří	15
21	Dálkový přijímač klíče, senzory alarmu	5
22	Čerpadlo paliva	20
23	Elektrické uzamčení sloupku řízení	20
24	–	–
25	Uzamčení – nádrž, zadní dveře	10
26	Varovná siréna; ECC.	5
27	Tlačítko START / STOP MOTOR	5
28	Spínač brzdových světel	5

Pojistky – zavazadlový prostor

Modul A

Číslo	Funkce – modul A (černý)	Ampéry [A]
1	Spínače ve dveřích řidiče	25
2	Spínače ve dveřích spolujezdce	25
3	Spínače v zadních dveřích na straně řidiče	25
4	Spínače v zadních dveřích na straně spolujezdce	25
5	–	–
6	Zásuvka 12 V v zavazadlovém prostoru; Chladič (možnost).	15
7	Odmlžování zadního okna	30
8	–	–
9	Zásuvka přívěsu 2 (možnost)	15
10	Sedadlo řidiče s elektrickým ovládáním (možnost)	25
11	Zásuvka přívěsu 1 (možnost)	40
12	Elektrické zadní dveře (možnost)	30

Modul B (bílý)

Číslo	Funkce – modul B (bílý)	Ampéry [A]
1	–	–
2	Modul řízení Four C (možnost)	15
3	Vyhřívané sedadlo řidiče (možnost)	15
4	Vyhřívané sedadlo spolujezdce (možnost)	15
5	Vyhřívání zadních sedadel – strana spolujezdce (možnost)	15
6	Modul řízení AWD	10
7	Vyhřívání zadních sedadel – strana řidiče (možnost)	15
8	–	–
9	Elektricky ovládané sedadlo spolujezdce (možnost)	25
10	Přístup bez klíče (možnost)	20
11	Elektrická parkovací brzda – strana řidiče (možnost)	30
12	Elektrická parkovací brzda – strana spolujezdce (možnost)	30

Modul C (modrý)

Číslo	Funkce – modul C (modrý)	Ampéry [A]
1	Displej navigačního systému (možnost)	10
2	–	–
3	Subwoofer (možnost)	25
4	Rádio satelitní SIRIUS (možnost)	5
5	Audio zesilovač (možnost)	25
6	Audio systém	15
7	–	–
8 – 12	Rezerva	–

Volvo XC70 (2010) – schéma pojistky

Rok výroby: 2010.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC70 (2010) je pojistka 25 v pojistkové skříňce v motorovém prostoru.

Pojistky – motorový prostor

A – Motorový prostor horní

B – Motorový prostor přední

C – Motorový prostor dolní

Číslo	Popis	Ampéry [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	50
6	–	–
7	–	–
8	–	–
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání světlometů (možnost)	10
17	Centrální elektrický modul	20
18	Radar; Modul řízení ACC (možnost).	5
19	Řízení síly řízení závislé na rychlosti (možnost)	5
20	Modul řízení motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky stěračů	10

22	Čerpadlo podtlaku I5T	20
23	Osvětlovací panel	5
24	Stříkací trysky světlometů	15
25	Zásuvka 12 V, přední a zadní sedadla; Zábava pro zadní sedadla (RSE).	15
26	Otevíratelná střecha *; Horní konzola; ECC *.	10
27	Přístrojová deska motorového prostoru	5
28	Přídavná světla *	20
29	Klakson	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení automatické převodovky	15
32	Kompresor klimatizace	15
33	Cívky	5
34	Relé startovacího motoru	30
35	Cívky zapalování	20
36	Modul řízení motoru (ECM); Klapka.	10
37	Systém vstřikování	15
38	Ventily motoru	10
39	EVAP / ohřívaný senzor kyslíku / vstřikování	15
40	Vytápění ventilace podvozku	10
41	Detekce úniků paliva	5
42	–	–
43	–	–
44	Chladicí ventilátor	80

Pojistky – odkládací schránka

Číslo	Popis	Ampéry [A]
1	Senzor deště*	5
2	Systém SRS	10
3	Brzdy ABS; Elektrická parkovací brzda.	5
4	Pedál akcelerátoru; Vyhřívaná sedadla *.	7,5
5	–	–
6	Displej ICM; CD přehrávač a rádio.	15
7	Modul volantu	7,5
8	–	–
9	Hlavní světla	15
10	Otevíratelná střecha *	20
11	Výstražná světla	7,5
12	–	–
13	Přední mlhové světlo *	15

14	Stříkací trysky čelního skla	15
15	Adaptivní tempomat ACC *	10
16	–	–
17	Osvětlení stropu; Ovládací panel dveří řidiče; Sedadlo spolujezdce s elektrickým ovládáním*.	7,5
18	Informační displej	5
19	Sedadlo řidiče s ovládáním *	5
20	Stěrač zadních dveří	15
21	Dálkový přijímač klíče; Senzory alarmu.	5
22	Palivové čerpadlo	20
23	Elektrická blokace sloupku řízení	20
24	–	–
25	Zamknutí – palivová nádrž, zadní dveře	10
26	Siréna alarmu; atd.	5
27	Tlačítko START / STOP MOTOR	5
28	Spínač brzdových světel	5

Pojistky – zavazadlový prostor

Modul A

Číslo	Funkce – modul A (černý)	Ampéry [A]
1	Spínače ve dveřích řidiče	25
2	Spínače ve dveřích spolujezdce	25
3	Spínače v zadních dveřích na straně řidiče	25
4	Spínače v zadních dveřích na straně spolujezdce	25
5	–	–
6	Zásuvka 12 V v zavazadlovém prostoru; Chladič *.	15
7	Rozmrazování zadního okna	30
8	–	–
9	Zásuvka přívěsu 2 *	15
10	Sedadlo řidiče s pohonem *	25
11	Zásuvka přívěsu 1 *	40
12	Elektricky ovládané zadní dveře *	30

Modul B (bílý)

Číslo	Funkce – modul B (bílý)	Ampéry [A]
1	–	–
2	Modul řízení Active Chassis System *	15
3	Vyhřívané sedadlo řidiče *	15
4	Vyhřívané sedadlo spolujezdce *	15
5	Vyhřívání zadních sedadel – strana spolujezdce *	15
6	Modul řízení AWD	10
7	Vyhřívání zadních sedadel – strana řidiče *	15
8	–	–
9	Elektricky ovládané sedadlo spolujezdce *	25
10	Otevírání bez klíče *	20
11	Elektrická parkovací brzda – strana řidiče *	30
12	Elektrická parkovací brzda – strana spolujezdce	30

Modul C (modrý)

Číslo	Funkce – modul C (modrý)	Ampéry [A]
1	Displej navigačního systému	10
2	–	–
3	Subwoofer*	25
4	Rádio satelitní SIRIUS *	5
5	Audio zesilovač*	25
6	Audio systém	15
7	–	–
8 – 12	Rezerva	–

Volvo XC70 (2011) – schéma pojistkové skříňky

Rok výroby: 2011.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC70 (2011) je pojistka 22 v pojistkové skříňce v odkládací schránce.

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Číslo	Popis	Ampér [A]
1	Jistič	50
2	Jistič	50
3	Jistič	60
4	Jistič	60
5	Jistič	60
6	–	–
7	–	–
8	Přední čelní sklo*	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání směrových světlometů*	10
17	Centrální elektrický modul	20
18	Napájení ABS 15	5
19	Řízení závislé na rychlosti*	5
20	Modul řízení motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky stěračů*	10

22	Podtlakové čerpadlo I5T	5
23	Osvětlovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – pojistková skříňka motorového prostoru	5
28	Přídavná světla*	20
29	Klakson	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení automatické převodovky.	15
32	Kompresor klimatizace	15
33	Cívky	5
34	Relé startéru	30
35	Zapalovací cívky	20
36	Modul řízení motoru (ECM); Klapka.	10
37	Systém vstřikování; Senzor hmotnosti vzduchu (ECM).	15
38	Ventily motoru	10
39	EVAP; Vyhřívaný kyslíkový senzor; Vstřikování.	15
40	–	–
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	80
44	Elektrohydraulický posilovač řízení	100

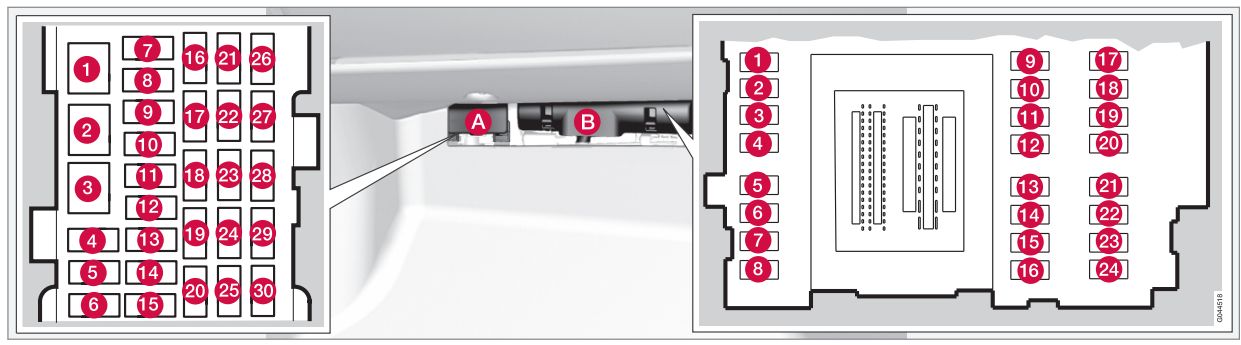

Pojistky – prostor pro cestující

Pojistková skříňka A: Všeobecné pojistky

Pojistková skříňka B: Pojistky řídicí jednotky

Poloha: pojistková skříňka A

Číslo	Popis	Ampér [A]
1	Automatický spínač systému Infotainment a pojistky 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (zavazadlový prostor)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v pravých zadních dveřích spolujezdce	20
11	Ovládací prvky v levých zadních dveřích spolujezdce	20
12	Přístup bez klíče*	20
13	Elektrické sedadlo řidiče*	20
14	Elektrické sedadlo předního spolujezdce*	20

15	Zadní sklopné opěrky hlavy*	15
16	–	–
17	Audio systém; Displej navigačního systému*.	10
18	Audio zařízení	15
19	Bluetooth hands-free kit	5
20	–	–
21	Elektrické střešní okno* Osvětlení kaluže, Senzor klimatizačního systému.	5
22	12 V zásuvka; Zapalovač.	15
23	Zadní vyhřívané sedadlo* (strana spolujezdce)	15
24	Zadní vyhřívané sedadlo* (strana řidiče)	15
25	–	–
26	Zadní vyhřívané sedadlo spolujezdce (pravé)*	15
27	Zadní vyhřívané sedadlo spolujezdce (levé)*	15
28	Parkovací asistent*; Modul řízení tažného zařízení*; Kamera parkovacího asistenta*	5
29	Modul řízení pohonu všech kol*	5
30	Systém aktivního odpružení*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampér [A]
1	Stěrač zadního okna	15
2	–	–
3	Přední doplňkové osvětlení; Elektrická sedadla*.	7,5
4	Displej informací na přístrojové desce	5
5	Adaptivní tempomat; Upozornění na kolizi*.	10
6	Doplňkové osvětlení; Senzor deště*.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže	10
9	Těsnění	15
10	Ostřikovače předního čelního skla	15
11	Zámek zadního víka	10

12	Uzamčení zadního víka	10
13	Palivové čerpadlo	20
14	Dálkový přijímač klíče; Alarm; Systém klimatizace.	5
15	Blokování řízení	15
16	Alarm, palubní diagnostický systém	5
17	–	–
18	Systém airbagů; Senzor hmotnosti cestujícího.	10
19	Adaptivní přední radar s tempomatem	5
20	Pedál akcelerátoru; Funkce automatického stmívání zrcátek; Vyhřívaná zadní sedadla*	7,5
21	Audio systém; CD přehrávač a rádio; Systémy Premium Sound.	15
22	Brzdová světla	5
23	Aktuátor otevírací střechy*	20
24	Imobilizér	5

Pojistky – zavazadlový prostor

Číslo	Popis	Ampéráž [A]
1	Elektrická parkovací brzda (levá strana)	30
2	Elektrická parkovací brzda (pravá strana)	30
3	Vyhřívané zadní sklo	30
4	Přípojka na přívěs 2*	15
5	Elektrické dveře kufru*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Přípojka na přívěs 1*	40
12	–	–

Volvo XC70 (2012) – schéma pojistkové skříňky

Rok výroby: 2012.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC70 (2012) je pojistka 22 v pojistkové skříňce v odkládací schránce.

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Číslo	Popis	Ampéráž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo*	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–
13	ABS čerpadlo	40
14	ABS ventily	20
15	–	–
16	Aktivní vyrovnávání světlometů*	10
17	Centrální elektrický modul	20
18	ABS	5
19	Rychlostně závislé řízení*	5
20	Řídicí jednotka motoru (ECM); Převody; SRS.	10
21	Vyhřívané trysky stěračů*	10

22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – pojistková skříňka motorový prostor	5
28	Přídavná světla*	20
29	Klakson	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení automatické převodovky.	15
32	Kompresor klimatizace	15
33	Cívky kompresoru – klimatizace	5
34	Relé startovacího motoru	30
35	Cívky zapalování; Kondenzátor.	20
36	Modul řízení motoru	10
37	Systém vstřikování; Senzor hmotnosti vzduchu; Modul řízení motoru.	15
38	Kompresor klimatizace; Ventily motoru; Modul řízení motoru.	10
39	Ventil EVAP; Ohřátý lambda senzor.	15
40	–	–
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	80
44	Elektrohydraulický posilovač řízení.	100

Pojistky – prostor pro cestující

Pojistková skříňka A: Pojistky generální

Pojistková skříňka B: Pojistky modulu řízení

Poloha: pojistková skříňka A

Číslo	Popis	Ampéráže [A]
1	Automatický spínač systému Infotainment a pojistky 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (zavazadlový prostor)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v pravých zadních dveřích spolujezdce.	20
11	Ovládací prvky v levých zadních dveřích spolujezdce.	20
12	Přístup bez klíče*	20
13	Elektrická sedačka řidiče*	20
14	Elektrická sedačka předního spolujezdce*	20

15	Sklopné opěrky hlavy*	15
16	Modul řízení systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pro cestující vzadu (RSE)*	7,5
21	Elektrické panoramatické střešní okno*; Osvětlení pro pohodlí; Senzor klimatizačního systému.	5
22	Zásuvka 12 V; Zapalovač.	15
23	Vyhřívané zadní sedadlo* (strana spolujezdce)	15
24	Vyhřívané zadní sedadlo* (strana řidiče)	15
25	–	–
26	Vyhřívané přední sedadlo spolujezdce*	15
27	Vyhřívané sedadlo řidiče*	15
28	Asistent parkování*; modul řízení tažného zařízení*; kamera asistenta parkování*.	5
29	Modul řízení pohonu všech kol*	5
30	Aktivní systém odpružení*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampéry [A]
1	Stěrač zadního okna	15
2	–	–
3	Přídavné přední osvětlení; Ovládání okna ve dveřích řidiče; Sedadlo(a) s elektrickým nastavením*; Systém bezdrátového ovládání HomeLink®*.	7,5
4	Displej informací na přístrojové desce	5
5	Adaptivní tempomat; Upozornění na kolizi*.	10
6	Přídavné osvětlení; Senzor deště*.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže	10
9	Ostřikovač zadního okna	15
10	Ostřikovače předního čelního skla	15
11	Odemknutí zadního víka	10

12	–	10
13	Palivové čerpadlo	20
14	Ovládací panel klimatizace; Pohybový senzor pro alarm*.	5
15	–	–
16	Alarm, diagnostický systém palubního počítače	5
17	–	–
18	Systém airbagů; Senzor hmotnosti cestujícího.	10
19	Systém varování před kolizí*	5
20	Pedál akcelerátoru; Funkce automatického ztmavení zrcátek; Vyhřívaná zadní sedadla*.	7,5
21	–	–
22	Brzdová světla	5
23	Aktuátor otevírací střechy*	20
24	Imobilizér	5

Pojistky – zavazadlový prostor

Číslo	Popis	Ampéry [A]
1	Elektrická parkovací brzda (levá strana).	30
2	Elektrická parkovací brzda (pravá strana).	30
3	Vyhřívané zadní sklo	30
4	Přípojka na přívěs 2*	15
5	Elektrické víko*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Přípojka na přívěs 1*	40
12	–	–

Volvo XC70 (2013) – schéma pojistkové skříňky

Rok výroby: 2013.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC70 (2013) je pojistka 22 v pojistkové skříňce v odkládací schránce.

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Číslo	Popis	Ampéry [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo*	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání světlometů*	10
17	Centrální elektrický modul	20
18	ABS	5
19	Rychlostně závislé řízení*	5
20	Řídicí jednotka motoru (ECM); Převody; SRS.	10
21	Vyhřívané trysky ostřikovače*	10

22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – pojistková skříňka motorový prostor	5
28	Přídavná světla*	20
29	Klakson	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení automatické převodovky	15
32	Kompresor klimatizace	15
33	Kompresor Coils-A/C	5
34	Relé startovacího motoru	30
35	Zapalování; Kondenzátor.	20
36	Modul řízení motoru	10
37	Systém vstřikování; Senzor hmotnosti vzduchu; Modul řízení motoru.	15
38	Kompresor klimatizace; Ventily motoru; Modul řízení motoru (6 válců); Solenoidy (pouze 6 válců bez turba).	10
39	Ventil EVAP; Vyhřívaný lambda senzor.	15
40	–	–
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	80
44	Elektrohydraulický posilovač řízení	100

Pojistky – odkládací schránka

Pojistková skříňka A : Obecné pojistky

Pojistková skříňka B : Pojistky řídicího modulu

Poloha: pojistková skříňka A

Číslo	Popis	Ampér [A]
1	Automatický spínač systému Infotainment a pojistky 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (zavazadlový prostor)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v zadních dveřích pravého spolujezdce	20
11	Ovládací prvky v zadních dveřích levého spolujezdce	20
12	Přístup bez klíče*	20
13	Elektrické sedadlo řidiče*	20
14	Elektrické sedadlo předního spolujezdce*	20

15	Sklo pro cestující s nastavitelnou výškou*	15
16	Modul řízení systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pro cestující vzadu (RSE)*	7,5
21	Elektrické panoráma*; Osvětlení kaluže; Senzor systému klimatizace.	5
22	Zásuvka 12 V; Zapalovač cigaret.	15
23	Vyhřívané zadní sedadlo* (strana spolujezdce)	15
24	Vyhřívané zadní sedadlo* (strana řidiče)	15
25	–	–
26	Vyhřívané přední sedadlo spolujezdce*	15
27	Vyhřívané sedadlo řidiče*	15
28	Asistent parkování*; Modul řízení tažného zařízení*; Kamera pro pomoc při parkování*.	5
29	Modul řízení pohonu všech kol*	15
30	Aktivní rámový systém*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampér [A]
1	Stěrač zadního víka	15
2	–	–
3	Dodatečné osvětlení vpředu; Ovládání okna ve dveřích řidiče; Sedadlo(a) s elektrickým nastavením*, Systém bezdrátového ovládání HomeLink®*.	7,5
4	Informační displej na přístrojové desce	5
5	Adaptivní tempomat; Upozornění na kolizi*.	10
6	Dodatečné osvětlení; Senzor deště*.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže	10
9	Stříkací tryska zadního okna	15
10	Stříkací trysky čelního skla	15
11	Zámek zadního víka	10

12	Elektricky sklopné opěrky hlavy*	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačního systému; Senzor pohybu alarmu*.	5
15	–	–
16	Alarm; Palubní diagnostický systém.	5
17	–	–
18	Systém airbagů; Senzor hmotnosti spolujezdce.	10
19	Systém varování před kolizí*	5
20	Pedál akcelerátoru; Funkce automatického ztmavení zrcátek; Vyhřívaná zadní sedadla*	7,5
21	–	–
22	Brzdová světla	5
23	Aktivátor otevírací střechy*	20
24	Imobilizér	5

Pojistky – zavazadlový prostor

Číslo	Popis	Ampér [A]
1	Brzda parkovací elektrická (levá strana)	30
2	Brzda parkovací elektrická (pravá strana)	30
3	Zadní sklo vyhřívané	30
4	Zásuvka přívěsu 2*	15
5	Elektrické dveře*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka přívěsu 1*	40
12	–	–

Volvo XC70 (2014) – schéma motorového prostoru pojistek

Rok výroby: 2014.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC70 (2014) je pojistka 22 v pojistkové skříňce v zásuvce.

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Číslo	Popis	Ampér [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo*	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–
13	ABS čerpadlo	40
14	ABS ventily	20
15	–	–
16	Aktivní vyrovnávání směrových světlometů*	10
17	Centrální elektrický modul (pod zásuvkou)	20
18	ABS	5
19	Asistence při řízení závislá na rychlosti*	5
20	Řídicí jednotka motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky ostřikovačů*	10

22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – motorový prostor	5
28	Přídavná světla*	20
29	Klaksón	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení automatické převodovky	15
32	Kompresor klimatizace	15
33	Kompresor Coils-A/C	5
34	Relé startovacího motoru	30
35	Zapalovací cívky; Kondenzátor.	20
36	Modul řízení motoru	10
37	Vstřikování; Senzor hmotnosti vzduchu; Modul řízení motoru.	15
38	Kompresor klimatizace; Ventily motoru; Modul řízení motoru (6 válců); Solenoidy (pouze 6 válců bez turba).	10
39	Ventil EVAP; Ohřívaný lambda senzor.	15
40	–	–
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	80
44	Elektrohydraulické posilování řízení	100

Pojistky – odkládací schránka

Motorový prostor pojistky A : Pojistky generální

Motorový prostor pojistky B : Pojistky řídicí jednotky

Poloha: motorový prostor pojistky A

Číslo	Popis	Ampér [A]
1	Spínač automatického systému Infotainment a pojistky 16-20.	40
2	–	–
3	–	–
4	Vyhřívaný volant elektricky*	10
5	–	–
6	–	–
7	Zásuvka 12 V (zavazadlový prostor)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v pravých zadních dveřích spolujezdce.	20
11	Ovládací prvky v levých zadních dveřích spolujezdce.	20
12	Přístup bez klíče*	20
13	Motorizované sedadlo řidiče*	20
14	Elektricky nastavitelné přední sedadlo spolujezdce*.	20

15	–	–
16	Modul řízení systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pro cestující vzadu (RSE)*	7,5
21	Elektrické střešní okno*; Osvětlení na uvítanou; Senzor klimatizačního systému.	5
22	12 V. zásuvka; Zapalovač.	15
23	Vyhřívané zadní sedadlo* (strana spolujezdce).	15
24	Vyhřívané zadní sedadlo* (strana řidiče).	15
25	–	–
26	Vyhřívané přední sedadlo spolujezdce*	15
27	Vyhřívané sedadlo řidiče*	15
28	Asistent parkování*; Modul řízení tažného zařízení*; Kamera pro pomoc při parkování*.	5
29	Modul řízení pohonu všech kol*	15
30	Aktivní systém odpružení*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampéry [A]
1	Stěrač zadních dveří	15
2	–	–
3	Dodatečné přední osvětlení; Ovládání okna ve dveřích řidiče; Sedadlo(a) s elektrickým nastavením*; Systém bezdrátového ovládání HomeLink®*.	7,5
4	Přístrojová deska	5
5	Adaptivní tempomat, upozornění na kolizi*	10
6	Dodatečné osvětlení; Senzor deště*	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže.	10
9	Ostřikovač zadního okna	15
10	Ostřikovače čelního skla	15
11	Zámek zadních dveří	10

12	Elektricky sklopné zadní světlomety*	10
13	Palivové čerpadlo	20
14	Ovládací panel klimatizačního systému	5
15	–	–
16	Alarm, palubní diagnostický systém	5
17	Satelitní rádio*; Zesilovač audio systému.	10
18	Systém airbagů; Senzor hmotnosti cestujícího.	10
19	Systém upozornění na kolizi*	5
20	Senzor pedálu akcelerátoru; Funkce automatického zatmavení zrcátek; Vyhřívaná zadní sedadla*	7,5
21	–	–
22	Brzdová světla	5
23	Aktuátor otevírací střechy*	20
24	Imobilizér	5

Pojistky – zavazadlový prostor

Číslo	Popis	Ampéry [A]
1	Elektrická parkovací brzda (levá strana).	30
2	Elektrická parkovací brzda (pravá strana).	30
3	Vyhřívané zadní sklo	30
4	Zásuvka přívěsu 2*	15
5	Elektricky ovládané dveře*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka přívěsu 1*	40
12	–	–

Volvo XC70 (2015) – schéma motorového prostoru

Rok výroby: 2015.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC70 (2015) je pojistka 22 v pojistkové skříňce v zásuvce.

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Spodní motorový prostor

Číslo	Popis	Ampéry [A]
1	Spínač: modul elektrického systému pod zásuvkou A	50
2	Spínač: modul elektrického systému pod zásuvkou	50
3	Spínač: modul elektrického systému v zavazadlovém prostoru A	60
4	Spínač: modul elektrického systému pod zásuvkou A	60
5	Spínač: modul elektrického systému pod zásuvkou A	60
6	–	–
7	–	–
8	Přední čelní sklo* – strana řidiče	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizace A	40
12	Přední čelní sklo* – strana spolujezdce	40
13	ABS čerpadlo	40
14	ABS ventily	20
15	Ostřikovač světlometů	20
16	Aktivní vyrovnávání světlometů v zatáčce*	10
17	Modul elektrického systému (pod zásuvkou).	20
18	ABS	5
19	Regulovatelná síla řízení*	5
20	Modul řízení motoru (ECM); Převody; SRS.	10
21	Vyhřívané trysky ostřikovače skel*	10
22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–

26	–	–
27	Cívky relé	5
28	Přídavné světlomety*	20
29	Klaksón	15
30	Cívky relé; Řídicí jednotka motoru (ECM).	10
31	Řídicí jednotka – automatická převodovka	15
32	Kompresor klimatizace (neplatí pro motory se 4 válci)	15
33	Cívky relé klimatizace; Cívky relé v chladné zóně motorového prostoru pro Start/Stop.	5
34	Relé startéru A	30
35	Řídicí jednotka motoru (motory se 4 válci); Zapalovací cívky (motory s 5-/6 válci); Kondenzátor (motory s 6 válci).	20
36	Řídicí jednotka motoru (motory se 4 válci)	20
	Řídicí jednotka motoru (motory s 5 válci a 6 válci)	10
37	Motory se 4 válci: Měřič hmotnosti vzduchu; Termostat; Ventil EVAP.	10
	Motory s 5-/6 válci: Systém vstřikování; Měřič hmotnosti vzduchu (pouze motory s 6 válci); Řídicí jednotka motoru.	15
38	Kompresor klimatizace (motory s 5-/6 válci); Ventily motoru; Řídicí jednotka motoru (motory s 6 válci); Solenoidy (pouze 6 válců bez turba); Měřič hmotnosti vzduchu (pouze 6 válců); Senzor hladiny oleje (pouze 5 válců).	10
	Ventily motoru; Čerpadlo oleje; Lambda sonda s centrálním vyhříváním (motory se 4 válci).	15
39	Vyhřívané senzory kyslíku přední a zadní (motory se 4 válci); Ventil EVAP (motory s 5-/6 válci); Vyhřívané senzory kyslíku (motory s 5-/6 válci).	15
40	Čerpadlo oleje (automatická převodovka); Vyhřívač bloku (motory s 5 válci).	10
	Zapalovací cívky (motory se 4 válci)	15
41	Detekce úniků paliva (motory s 5-/6 válci); Řídicí jednotka mřížky chladiče (motory s 5 válci).	5
	Detekce úniků paliva; Elektromagnet klimatizace (motory se 4 válci).	7,5
42	Čerpadlo chladicí kapaliny (motory se 4 válci)	50
43	Ventilátor chlazení	60 nebo 80 (4 válce)
		60 (5 válců)
44	Posilovač řízení	100
* – Možnost / dodatečná výbava
A – Tato poloha se nepoužívá ve vozidlech s volitelnou funkcí Start/Stop

Pojistky – odkládací schránka

Motorový prostor pojistky A : Pojistky generální

Motorový prostor pojistky B : Pojistky řídicí jednotky

Poloha: motorový prostor pojistky A

Číslo	Popis	Ampéry [A]
1	Spínač automatického systému Infotainment a pojistky 16-20.	40
2	–	–
3	–	–
4	Vyhřívaný volant*	10
5	–	–
6	–	–
7	Zásuvka 12 V (zavazadlový prostor)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v zadních pravých dveřích spolujezdce.	20
11	Ovládací prvky v zadních levých dveřích spolujezdce.	20
12	Přístup bez klíče*	20
13	Motorizované sedadlo řidiče*	20
14	Elektrické přední sedadlo spolujezdce*.	20

15	–	–
16	Modul řízení systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pro cestující na zadních sedadlech (RSE)*	7,5
21	Elektrické panoramatické*; Osvětlení na přivítání; Senzor klimatizačního systému.	5
22	Zásuvka 12 V v konzole mezi sedadly	15
23	Vyhřívané zadní sedadlo* (strana spolujezdce).	15
24	Vyhřívané zadní sedadlo* (strana řidiče).	15
25	–	–
26	Vyhřívané přední sedadlo spolujezdce*	15
27	Vyhřívané sedadlo řidiče*	15
28	Asistent parkování*; Modul řízení tažného zařízení*; Kamera pro asistenci při parkování*.	5
29	Modul řízení pohonu všech kol*	15
30	Systém aktivního odpružení*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampéry [A]
1	Stěrač zadního víka	15
2	–	–
3	Dodatečné přední osvětlení; Ovládání okna ve dveřích řidiče; Sedadlo(a) s elektrickým nastavením*; Systém bezdrátového ovládání HomeLInk®*.	7,5
4	Přístrojová deska	5
5	Adaptivní tempomat; Upozornění na kolizi*.	10
6	Dodatečné osvětlení; Senzor deště*.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže.	10
9	Ostřikovač zadního okna	15
10	Ostřikovač předního čelního skla	15
11	Zámek zadního víka	10

12	Elektricky sklopné opěrky hlavy*	10
13	Palivové čerpadlo	20
14	Ovládací panel klimatizačního systému	5
15	–	–
16	Alarm, palubní diagnostický systém	5
17	Satelitní rádio*; Zesilovač audio systému.	10
18	Systém airbagů; Senzor hmotnosti pasažéra.	10
19	Systém upozornění na kolizi*	5
20	Senzor pedálu akcelerátoru; Funkce automatického ztmavení zrcátek; Vyhřívaná zadní sedadla*.	7,5
21	–	–
22	Brzdová světla	5
23	Aktuátor otevírací střechy*	20
24	Imobilizér	5

Pojistky – oblast nakládky

Číslo	Popis	Ampéry [A]
1	Elektrická parkovací brzda (levá strana).	30
2	Elektrická parkovací brzda (pravá strana).	30
3	Vyhřívané zadní sklo	30
4	Zásuvka pro přívěs 2*	15
5	Elektrické víko*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka pro přívěs 1*	40
12	–	–

Pojistky – studená zóna motorového prostoru (pouze Start / Stop) – Možnost pro motory se 4 válci

Číslo	Popis	Ampéry [A]
A1	Spínač automatický: modul elektrický centrálně v motorovém prostoru.	175
A2	Spínač automatický: pojistková skříňka pod zásuvkou odkládací schránky; modul elektrický centrálně v zavazadlovém prostoru.	175
1	–	–
2	Spínač automatický: pojistková skříňka B pod zásuvkou odkládací schránky.	50
3	Spínač automatický: pojistková skříňka A pod zásuvkou odkládací schránky.	60
4	Spínač automatický: pojistková skříňka A pod zásuvkou odkládací schránky.	60
5	Spínač automatický: modul elektrický centrálně v zavazadlovém prostoru.	60
6	Ventilátor systému klimatizace	40
7	–	–
8	–	–
9	Relé motorku pro startování	30
10	Dioda interní	50
11	Baterie pomocná	70
12	Modul elektrický centrálně: napětí referenční pomocné baterie; místo nabíjení pomocné baterie.	15

Volvo XC70 (2016) – schéma pojistkové skříňky

Rok výroby: 2016.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC70 (2016) je pojistka 22 v pojistkové skříňce v odkládací schránce.

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Číslo	Popis	Ampér [A]
1	Automatický spínač: centrální elektrický modul pod prostorem pro cestující A.	50
2	Automatický spínač: centrální elektrický modul pod prostorem pro cestující.	50
3	Automatický spínač: centrální elektrický modul v zavazadlovém prostoru A.	60
4	Automatický spínač: centrální elektrický modul pod prostorem pro cestující A.	60
5	Automatický spínač: centrální elektrický modul pod prostorem pro cestující A.	60
6	–	–
7	–	–
8	Přední čelní sklo* – strana řidiče	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému A	40
12	Přední čelní sklo* – strana spolujezdce	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Ostřikovače světlometů	20
16	Aktivní vyrovnávání úhlových světlometů*	10
17	Centrální elektrický modul (pod prostorem pro cestující)	20
18	ABS	5
19	Regulovatelná síla řízení*	5
20	Modul řízení motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané ostřikovače*	10
22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–

26	–	–
27	Cívky relé	5
28	Přídavné světlomety*	20
29	Klakson	15
30	Cívky relé; Řídicí jednotka motoru (ECM).	10
31	Řídicí jednotka – automatická převodovka	15
32	Kompresor klimatizace (neplatí pro motory se 4 válci).	15
33	Cívky relé klimatizace; Cívky relé v chladné zóně motorového prostoru pro Start/Stop.	5
34	Relé startéru A	30
35	Řídicí jednotka motoru (motory se 4 válci); Zapalovací cívky (motory s 5-/6 válci); Kondenzátor (motory s 6 válci).	20
36	Řídicí jednotka motoru (motory se 4 válci).	20
	Řídicí jednotka motoru (motory s 5 válci a 6 válci).	10
37	Motory se 4 válci: Měřič hmotnosti vzduchu; Termostat; Ventil EVAP.	10
	Motory s 5-/6 válci: Systém vstřikování; Měřič hmotnosti vzduchu (pouze motory s 6 válci); Řídicí jednotka motoru.	15
38	Kompresor klimatizace (motory s 5-/6 válci); Ventily motoru; Řídicí jednotka motoru (motory s 6 válci); Solenoidy (pouze 6 válců bez turba); Měřič hmotnosti vzduchu (pouze 6 válců); Senzor hladiny oleje (pouze 5 válců).	10
	Ventily motoru; Olejové čerpadlo; Lambda sonda s centrálním ohřevem (motory se 4 válci).	15
39	Senzory kyslíku s předním a zadním ohřevem (motory se 4 válci); Ventil EVAP (motory s 5-/6 válci); Senzory kyslíku s ohřevem (motory s 5-/6 válci).	15
40	Olejové čerpadlo (automatická převodovka); Ohřívač bloku (motory s 5 válci).	10
	Zapalovací cívky (motory se 4 válci)	15
41	Detekce úniků paliva (motory s 5-/6 válci); Řídicí jednotka žaluzie chladiče (motory s 5 válci).	5
	Detekce úniků paliva; Elektromagnet klimatizace (motory se 4 válci).	7,5
42	Čerpadlo chladicí kapaliny (motory se 4 válci).	50
43	Ventilátor chlazení	60 nebo 80 (motory se 4 válci)
		60 (motory s 5 válci)
44	Posilovač řízení	100
* – Možnost / dodatečné vybavení
A – Tato poloha se nepoužívá ve vozidlech s volitelnou funkcí Start/Stop

Pojistky – prostor pro cestující

Pojistková skříňka A: Hlavní pojistky

Pojistková skříňka B: Pojistky řídicího modulu

Poloha: pojistková skříňka A

Číslo	Popis	Ampér [A]
1	Automatický spínač systému Infotainment a pojistky 16-20.	40
2	–	–
3	–	–
4	Vyhřívaný volant*	10
5	–	–
6	–	–
7	12 V zásuvka (zavazadlový prostor)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v zadních dveřích pravého spolujezdce	20
11	Ovládací prvky v zadních dveřích levého spolujezdce	20
12	Přístup bez klíče*	20
13	Motoricky ovládané sedadlo řidiče*	20
14	Elektrické sedadlo předního spolujezdce*	20

15	–	–
16	Modul řízení systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM™*.	10
18	Systém Infotainment	15
19	Hands-free Bluetooth sada	5
20	–	–
21	Panoramatické elektrické*; Osvětlení na přivítání; Senzor klimatizačního systému.	5
22	Zásuvka 12 V v konzole mezi sedadly	15
23	Zadní vyhřívané sedadlo* (strana spolujezdce).	15
24	Zadní vyhřívané sedadlo* (strana řidiče).	15
25	–	–
26	Přední vyhřívané sedadlo spolujezdce*	15
27	Vyhřívané sedadlo řidiče*	15
28	Parkovací asistent*	5
29	Modul řízení pohonu všech kol*	15
30	Systém aktivního odpružení*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampér [A]
1	Kartáč zadního víka	15
2	–	–
3	Přední doplňkové osvětlení; Ovládání skla ve dveřích řidiče; Elektricky nastavitelná sedadla*.	7,5
4	Přístrojová deska	5
5	Adaptivní tempomat; Upozornění na kolizi*.	10
6	Doplňkové osvětlení; Senzor deště*; Bezdrátový ovládací systém HomeLink®*	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže.	10
9	Stříkací tryska zadního skla	15
10	Stříkací trysky předního skla	15
11	Deaktivace zadního víka	10

12	Elektricky sklopné opěrky hlavy*	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačního systému	5
15	–	–
16	Alarm; Palubní diagnostický systém.	5
17	Satelitní rádio*; Zesilovač audio systému.	10
18	Systém airbagů; Senzor hmotnosti pasažéra.	10
19	Systém varování před kolizí*	5
20	Senzor pedálu akcelerátoru; Funkce automatického zatmění zrcátek; Vyhřívaná zadní sedadla*.	7,5
21	–	–
22	Brzdová světla	5
23	Aktuátor otevírací střechy*	20
24	Imobilizér	5

Pojistky – oblast nakládky

Číslo	Popis	Ampér [A]
1	Elektrická parkovací brzda (levá strana).	30
2	Elektrická parkovací brzda (pravá strana).	30
3	Vyhřívané zadní sklo	30
4	Zásuvka na přívěs 2*	15
5	Elektricky ovládané zadní dveře*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka na přívěs 1*	40
12	–	–

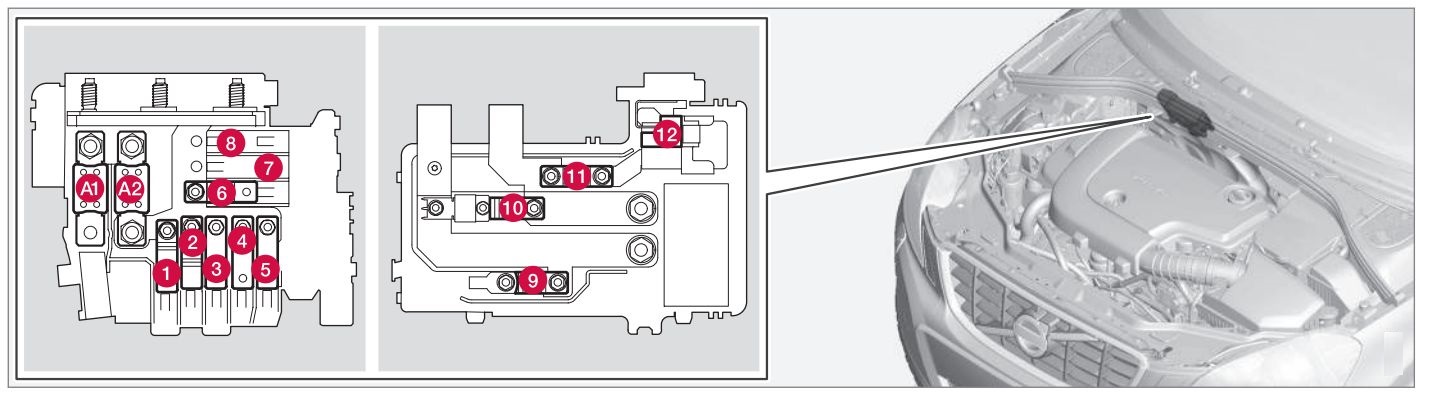

Pojistky – studená zóna motorového prostoru (pouze Start/Stop) – Možnost pro motory se 4 válci

Číslo	Popis	Ampér [A]
A1	Spínač automatický: modul elektrický centrálně v motorovém prostoru.	175
A2	Spínač automatický: pojistková skříňka pod prostorem pro cestující, modul elektrický centrálně v zavazadlovém prostoru.	175
1	–	–
2	Spínač automatický: pojistková skříňka B pod prostorem pro cestující	50
3	Spínač automatický: pojistková skříňka A pod prostorem pro cestující	60
4	Spínač automatický: pojistková skříňka A pod prostorem pro cestující	60
5	Spínač automatický: modul elektrický centrálně v zavazadlovém prostoru	60
6	Ventilátor systému klimatizace	40
7	–	–
8	–	–
9	Relé motorku pro startování	30
10	Dioda vnitřní	50
11	Baterie pomocná	70
12	Modul elektrický centrálně: napětí referenční pomocné baterie, bod nabíjení pomocné baterie.	15

O Volvo XC70 (2003-2016)

Volvo XC70, vyráběné mezi lety 2003 a 2016, je robustní a spolehlivé vozidlo, které kombinuje vlastnosti SUV a kombi. Tento model je známý svou schopností zvládnout různé terény díky pohonu všech čtyř kol a zvýšené světlé výšce. V nabídce byly různé motorizace, včetně benzinových a dieselových motorů, které poskytovaly dostatečný výkon pro dynamickou jízdu. Interiér vozidla je prostorný a nabízí vysoký komfort pro pasažéry, přičemž je vybaven moderními technologiemi a bezpečnostními prvky, které jsou typické pro značku Volvo.

Schéma pojistkové skříňky Volvo XC70

Tato stránka zobrazuje schéma pojistkové skříňky pro model Volvo XC70, která je nezbytná pro údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se typicky nachází v motorovém prostoru a v interiéru vozidla, nejčastěji pod přístrojovou deskou nebo v blízkosti dveří řidiče. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických obvodů ve vozidle.
