Volvo XC90 Twin Engine (2020) – pojistková skříňka

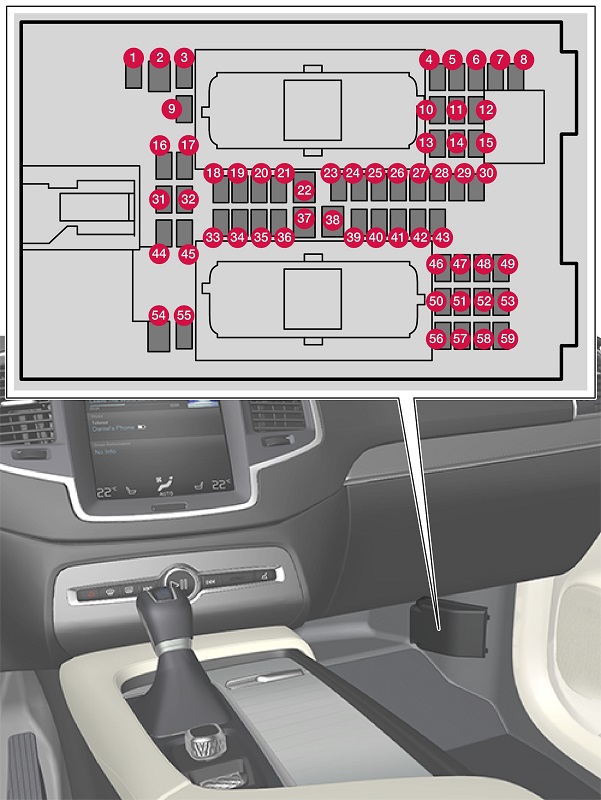

Pojistky pod prostorem pro cestující
| Symbol | Funkce | Ampéráž | Typ |
|---|---|---|---|
| Symbol | Funkce | Ampéráž | Typ |
| 1 | – | – | Micro |
| 2 | – | – | MCase |
| 3 | – | – | Micro |
| 4 | Detektor pohybu | 5 | Micro |
| 5 | Multimediální přehrávač | 5 | Micro |
| 6 | Displej řidiče | 5 | Micro |
| 7 | Klávesnice ve středové konzole | 5 | Micro |
| 8 | Detektor slunečního světla | 5 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | Elektronický modul volantu | 5 | Micro |
| 12 | Modul spínače startování a parkovací brzdy | 5 | Micro |
| 13 | Elektronický modul vyhřívaného volantu | 15 | Micro |
| 14 | – | – | Micro |
| 15 | – | – | Micro |
| 16 | – | – | Micro |
| 17 | – | – | Micro |
| 18 | Modul řízení systému klimatizace | 10 | Micro |
| 19 | Blokování volantu | 7,5 | Micro |
| 20 | U konektoru diagnostiky OBDII | 10 | Micro |
| 21 | Centrální displej | 5 | Micro |
| 22 | Modul ventilátoru systému klimatizace, přední | 40 | MCase |
| 23 | USB koncentrátor | 5 | Micro |
| 24 | Osvětlení ovládacích prvků, osvětlení kabiny, ztmavení vnitřního zpětného zrcátka, senzor deště a světla, klávesnice v konzole mezi sedadly vedle prostoru pro nohy cestujících druhé řady, elektricky nastavitelná přední sedadla, ovládací panely ve dveřích zadních, modul ventilátoru systému klimatizace levý/pravý
Elektricky nastavitelná zadní sedadla, displej funkcí komfortu zadních sedadel, moduly ovládání funkcí komfortu (masáž) zadních sedadel |
7,5 | Micro |
| 25 | Modul řízení funkcí asistence řidiče | 5 | Micro |
| 26 | Panoramatické okno s roletou | 20 | Micro |
| 27 | Head-up displej na čelním skle | 5 | Micro |
| 28 | Spínač osvětlení kabiny | 5 | Micro |
| 29 | – | – | Micro |
| Symbol | Funkce | Ampéráž | Typ |
|---|---|---|---|
| 30 | Displej v konzole stropu (signalizace nezapnuté bezpečnostní pásky/směrovka předního airbagu pasažéra) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | – | – | Micro |
| 33 | – | – | Micro |
| 34 | – | – | Micro |
| 35 | Modul řízení, který spravuje připojení auta k internetu, modul řízení systému Volvo On Call | 5 | Micro |
| 36 | – | – | Micro |
| 37 | Audio zařízení (zesilovač) | 40 | MCase |
| 38 | Modul ventilátoru klimatizačního systému, zadní | 40 | MCase |
| 39 | Modul multibandové antény | 5 | Micro |
| 40 | Moduly funkcí komfortu (masáž) předních sedadel | 5 | Micro |
| 41 | Blokování proti alkoholu | 5 | Micro |
| 42 | Stěrač zadního okna | 15 | Micro |
| 43 | Modul řízení palivové pumpy | 15 | Micro |
| 44 | Vinutí relé v elektrické skříni v motorovém prostoru, cívka relé palivové pumpy | 5 | Micro |
| 45 | Otevření zavazadlového prostoru/dveří pohybem nohy | 5 | Micro |
| 46 | Vyhřívání sedadla řidiče | 15 | Micro |
| 47 | Vyhřívání předního sedadla pasažéra | 15 | Micro |
| 48 | Čerpadlo chladicí kapaliny | 7,5 | Micro |
| 49 | – | – | Micro |
| 50 | Elektricky nastavitelné sedadlo řidiče | 20 | Micro |
| 51 | Modul řízení odpružení (aktivní) | 20 | Micro |
| 52 | – | – | Micro |
| 53 | Modul řízení systému Sensus | 10 | Micro |
| 54 | – | – | MCase |
| 55 | – | – | Micro |
| 56 | Přední sedadlo pasažéra s elektrickým nastavením | 20 | Micro |
| 57 | Displej funkcí komfortu zadních sedadel, diagnostický konektor OBD-II v konzole mezi zadními sedadly, dodatečné pohybové senzory | 5 | Micro |
| 58 | TV (některé trhy) | 5 | Micro |
| 59 | Hlavní pojistka pro pojistky 52, 53, 57 a 58 | 15 | Micro |

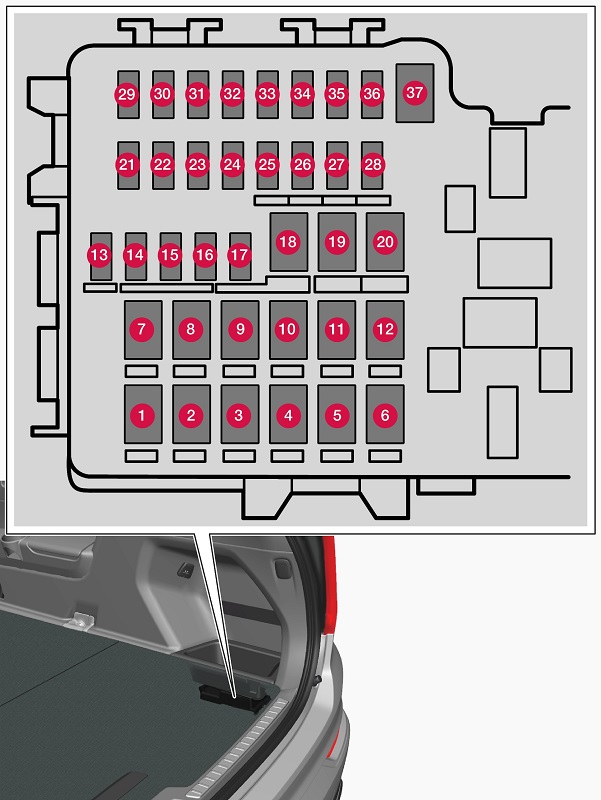

Pojistky v zavazadlovém prostoru
| Symbol | Funkce | Ampéráž | Typ |
|---|---|---|---|
| 1 | Vyhřívání zadního okna | 30 | MCase |
| 2 | Modul centrálního elektrického ovládání | 40 | MCase |
| 3 | Kompresor pneumatického odpružení | 40 | MCase |
| 4 | Elektrický ohřívač, pravá zadní strana | 30 | MCase |
| 5 | U konektoru elektrického ovládání v konzole mezi sedadly, mezi zadními sedadly | 30 | MCase |
| 6 | Elektrický ohřívač, levá zadní strana | 30 | MCase |
| 7 | Přední sedadlo pasažéra s elektrickým ovládáním
Modul dveří v pravých zadních dveřích |
20 | MCase |
| 8 | Modul ovládání systému na snižování oxidů dusíku (NOx) v dieselovém motoru Sedadlo s elektrickým ovládáním, pravá zadní strana – |
30 20 – |
MCase |
| 9 | Elektrické dveře | 25 | MCase |
| 10 | Přední sedadlo pasažéra s elektrickým ovládáním
Modul dveří v pravých předních dveřích |
20 | MCase |
| 11 | Modul ovládání tažného zařízení | 40 | MCase |
| 12 | Modul předpínače bezpečnostního pásu, pravá strana | 40 | MCase |
| 13 | Interní cívky relé | 5 | Micro |
| 14 | Modul ovládání systému na snižování oxidů dusíku (NOx) v dieselovém motoru Sedadlo s elektrickým ovládáním, levá zadní strana |
15 20 |
Micro |
| 15 | Modul dveří v levých zadních dveřích | 20 | Micro |
| 16 | Blokátor proti alkoholu, USB koncentrátor/port příslušenství | 5 | Micro |
| 17 | Modul pro sklápění opěradel sedadel třetí řady | 20 | MCase |
O Volvo XC90 Twin Engine (2020)
Volvo XC90 Twin Engine (2020) je luxusní SUV, které kombinuje elegantní design s pokročilými technologiemi a ekologickým pohonem. Tento model je vybaven plug-in hybridním systémem, který spojuje benzínový motor s elektromotorem, čímž poskytuje výkonný a zároveň úsporný výkon. Pohonná jednotka nabízí kombinaci výkonu a efektivity s možností jízdy na elektrický pohon pro kratší vzdálenosti. Interiér vozidla je prostorný a pohodlný, s množstvím moderních funkcí a bezpečnostních systémů, které jsou typické pro značku Volvo.
Schéma pojistkové skříňky Volvo XC90 Twin Engine
Tato stránka zobrazuje schéma pojistkové skříňky pro Volvo XC90 Twin Engine (2020). V tomto modelu se pojistkové skříňky nacházejí na více místech, včetně prostoru pod kapotou a v interiéru vozidla, obvykle v blízkosti palubní desky nebo v zavazadlovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkci.
