Senzor hmotnostního průtoku vzduchu (5 válců Benzín);
Senzor hladiny oleje 2017-2018:
Elektromagnetická spojka A/C (5 válců Diesel);
Ventily (5 válců Diesel);
Senzor hladiny oleje
10
2014-2015:
Ventily (4 válce 2,0 l)
(neplatí pro motor B4204T7);
Olejové čerpadlo
(4 válce Benzín 2,0 l)
(neplatí pro motor B4204T7);
Lambda senzor, centrální
(4 válce Benzín 2,0 l)
(neplatí pro motor B4204T7);
Lambda senzor zadní
(4 válce 2,0 l diesel);
2016-2018:
Ventily (4 válce);
Olejové čerpadlo (4 válce Benzín);
Lambda senzor centrální (4 válce Benzín);
Lambda senzor, zadní (4 válce Diesel)
15
39
2011:
EVAP, lambda sondy, vstřikování (benzín)
2012-2013:
ventil EVAP (5, 6 válců Benzín),
lambda sondy (5, 6 válců Benzín)
2014-2015:
lambda sonda, přední
(4 válce 2,0 l (neplatí pro motor B4204T7));
Lambda sonda zadní
(4 válce Benzín 2,0 l (neplatí pro motor B4204T7));
Ventil EVAP (5, 6 válců Benzín);
Lambda sondy (5, 6 válců Benzín)
2016:
Lambda sondy, přední (4 válce);
Lambda sonda, zadní (4 válce Benzín),
ventil EVAP (5, 6 válců Benzín);
Lambda sondy (5,6 válců);
Kryt modulu řízení chladiče (5 válců Diesel)
2017-2018:
Lambda sonda, přední (4 válce);
Lambda sondy zadní (4 válce Benzín)
Lambda sondy (motory diesel 5 válců);
Modul řízení, kryt modulu řízení chladiče (5 válců Diesel)
15
2011:
Lambda sondy (4 válce Benzín, 5 válců Diesel
2012-2013:
Lambda sondy (4 válce Benzín),
Lambda sondy (diesel),
Modul řízení, kryt modulu řízení chladiče
(manuál 5 válců 2,0 l diesel)
2014-2015:
Lambda sondy (benzín 1,6 l, motor B4204T7);
Lamba (diesel 5 válců);
Modul řízení, kryt modulu řízení chladiče
(1,6 l diesel, 5 válců Diesel)
10
40
2011:
Vakuová pumpa,
ventil olejové vany (5 válců Turbo, 2,0 GTDI)
Ohřívač filtru nafty
2012:
Vakuová pumpa (benzín 5 válců),
ohřívač olejové vany (benzín 5 válců),
ohřívač filtru nafty
2013-2018:
Ohřívač filtru nafty
20
2012:
Čerpadlo chladicí kapaliny
(1,6 l benzín Start/Stop);
2013:
Čerpadlo chladicí kapaliny
(1,6 l benzín Start/Stop,
benzín 5 válců Start/Stop);
Ohřívač olejové vany
(benzín 5 válců);
Čerpadlo oleje automatické převodovky
(benzín 5 válců Start/Stop);
2014:
Čerpadlo chladicí kapaliny
(1,6 l benzín Start/Stop);
Ohřívač olejové vany
(benzín 5 válců);
Čerpadlo oleje automatické převodovky
Pod odkládací schránkou č. 1
Volvo V60 – schéma pojistek – pod odkládací schránkou číslo 1
Č.
Popis
Ampér [A]
1
2011:
Hlavní pojistka, řídicí jednotka;
Audio;
Subwoofer;
2012-2018:
Hlavní pojistka řídicí jednotky audio;
Hlavní pojistka pro pojistky 16-20.
40
2
2015-2018:
Ostřikovače čelního skla;
Ostřikovače zadního skla.
25
3
–
–
4
–
–
5
–
–
6
Rukojeti;
Systém keyless.
50
7
–
–
8
Ovládací panel, dveře řidiče
20
9
Ovládací panel, přední dveře spolujezdce
20
10
Ovládací panel, zadní dveře spolujezdce, pravé
20
11
Ovládací panel, zadní dveře spolujezdce, levé
20
12
Keyless
7,5
13
Elektrické sedadlo na straně řidiče
20
14
Elektrické sedadlo na straně spolujezdce
20
15
2011-2012:
Polohovatelný opěrkový polštář.
15
16
Modul řízení nebo
displej systému Infotainment.
5
17
Modul řízení audia;
Televizor;
Satelitní rádio;
Digitální rádio.
10
18
Modul řízení audia nebo
modul řízení Sensus.
15
19
Telefon, Bluetooth ™
5
20
–
–
21
Otevírací střecha;
Vnitřní osvětlení (střecha);
Klimatický senzor;
Vstup vzduchu pro motory motýlů.
5
22
Zásuvka 12 V, konzola mezi sedadly
Zapalovač cigaret.
15
23
2011:
Vyhřívání sedadla, na straně předního cestujícího;
2012-2018:
Vyhřívání sedadla, na straně zadního cestujícího, pravého.
15
24
2011:
Vyhřívání sedadla,
na straně předního řidiče;
2012-2018:
Vyhřívání sedadla – levého, zadního.
15
25
2014-2018:
Elektrický doplňkový ohřívač
5
26
2011:
Vyhřívání sedadla – levého, zadního;
2012-2018:
Vyhřívání sedadla,
na straně předního cestujícího.
15
27
2011:
Vyhřívání sedadla – levého/zadního;
2012-2018:
Vyhřívání sedadla – řidiče.
15
28
Asistence při parkování;
Kamera na parkování;
RTI;
BLIS.
5
29
2011-2012:
Modul řízení AWD.
10
2013-2018:
Modul řízení AWD
15
30
Aktivní podvozek Four-C
10
Pod odkládací schránkou č. 2
Volvo V60 – schéma pojistek – pod odkládací schránkou číslo 2
Č.
Popis
Ampér [A]
1
Stěrač zadního okna
15
2
–
–
3
Vnitřní osvětlení;
Ovládací panel ve dveřích řidiče;
Elektrická okna;
Elektrická sedadla – přední;
Dálkové otevírání garážových vrat.
7,5
4
2011-2013:
Informační displej (DIM)
2014-2018:
Propojený kombinovaný přístroj
5
5
Adaptivní tempomat;
ACC;
Systém varování před kolizí.
10
6
Vnitřní osvětlení;
Senzor deště.
7,5
7
Modul volantu
7,5
8
Centrální zamykání;
Víčko nádrže na palivo.
10
9
2011-2013:
Ostřikovač zadního okna;
2014-2018:
Vyhřívaný volant.
15
10
2011-2013:
Ostřikovač čelního skla;
2014-2018:
Vyhřívané čelní sklo.
15
11
Odemknutí, zadní kryt
10
12
2013-2018:
Sklo opěrky hlavy nastavitelné
10
13
Čerpadlo paliva
20
14
Přijímač klíčů s dálkovým ovládáním
dálkové ovládání;
Alarm senzoru pohybu;
Ovládací panel klimatizace.
5
15
Blokování řízení
15
16
Siréna;
konektor datové sběrnice OBDII.
5
17
–
–
18
Airbag
10
19
Systém varování před kolizí
5
20
Senzor pedálu akcelerátoru;
Vnitřní zrcátko s tónováním;
Vyhřívání sedadla, zadní
Dodatečný elektrický ohřívač
7,5
21
2014-2018:
Modul řízení Infotainment (výkon);
Audio (výkon)
15
22
Brzdové světlo
5
23
Otevíratelná střecha
20
24
Imobilizér
5
Pojistky – prostor pro cestující
Volvo V60 – schéma pojistek – prostor pro cestující
Č.
Popis
Ampér [A]
1
Elektrická parkovací brzda levá
30
2
Elektrická parkovací brzda pravá
30
3
Ohřívač zadního okna
30
4
Zásuvka na přívěs 2
15
5
–
–
6
Zásuvka 12 V – zavazadlový prostor
15
7
–
–
8
–
–
9
–
–
10
–
–
11
Zásuvka na přívěs 1
40
12
–
–
Pojistky – ve studené zóně motorového prostoru
Volvo V60 – schéma pojistek – studená zóna v motorovém prostoru
Číslo
Popis
Ampér [A]
A1
Hlavní pojistka pro elektrický modul
v motorovém prostoru
175
A2
Hlavní pojistka pro centrální elektronický modul
(CEM) pod odkládací schránkou,
Relé, schéma pojistek
pod odkládací schránkou,
centrální elektrická jednotka v zavazadlovém prostoru
175
1
Přídavný elektrický ohřívač
100
2
Hlavní pojistka pro centrální elektronický modul
(CEM) pod odkládací schránkou
50
3
Hlavní pojistka pro relé,
schéma pojistek pod odkládací schránkou
60
4
2011-2015:
Hlavní pojistka pro centrální elektrickou jednotku
v prostoru pro cestující
se schématem pojistek A pod odkládací schránkou
2016-2018:
Vyhřívané čelní sklo
60
5
Hlavní pojistka pro centrální
elektrickou jednotku v zavazadlovém prostoru
60
6
Ventilátor
40
7
–
–
8
–
–
9
Spustit relé
30
10
2011-2015:
Interní dioda
50
11
Záložní baterie
70
12
2012-2015:
Centrální elektronický modul
(CEM) (záložní baterie s referenčním napětím)
15
2016-2018:
Centrální elektronický modul
(CEM) (záložní baterie s referenčním napětím)
5
Volvo V60 (2019-…) – schéma pojistek
Rok výroby: 2019.
Pojistky zapalovače cigaret (zásuvka napájení) ve Volvo V60 jsou pojistka č. 24 (zásuvka 12 V v konzole mezi předními sedadly), č. 25 (zásuvka 12 V v konzole mezi zadními sedadly), č. 26 (zásuvka 12 V v prostoru pro zavazadla) v pojistkové skříňce v motorovém prostoru a pojistka č. 2 (elektrická zásuvka v konzole mezi zadními sedadly) v pojistkové skříňce pod přístrojovou deskou.
Elektromagnetický ventil olejové pumpy; Magnetická spojka klimatizace; Vyhřívaná lambda sonda, střední (benzín); Vyhřívaná lambda sonda zadní (nafta).
6
7.5
Regulátory tlaku; Ventil; Ventil impulzního výkonu (nafta).
7
20
Řídicí jednotka motoru; Regulační prvek; Modul škrtící klapky; Ventil EGR (naftový motor); Senzor polohy turbodmychadla (naftový motor); Ventil turbodmychadla (benzínový motor).
8
5
Modul řízení motoru
9
–
Nepoužívá se
10
10
Solenoidy (benzín); Ventil; Termostat chlazení motoru (benzín); Chladicí pumpa EGR (nafta); Modul řízení předehřevu (nafta)
11
5
Modul řízení lamely spoileru; Modul řízení lamely chladiče; Cívky relé impulzního výkonu (nafta)
12
–
Nepoužívá se
13
20
Modul řízení motoru
14
40
Startování
15
Bypass
Startování
16
30
Vyhřívač palivového filtru (nafta)
17
–
Nepoužívá se
18
–
Nepoužívá se
19
–
Nepoužívá se
20
–
Nepoužívá se
21
–
Nepoužívá se
22
–
Nepoužívá se
23
–
Nepoužívá se
24
15
12 V zásuvka v konzole mezi předními sedadly
25
15
12 V zásuvka v konzole mezi zadními sedadly
26
15
12 V zásuvka v zavazadlovém prostoru/na nakládání
27
–
Nepoužívá se
Č.
Amp [A]
Popis
28
15
Světlomet levý, některé modely s LED
29
15
Světlomet pravý, některé modely s LED
30
–
Nepoužívá se
31
Bypass
Vyhřívané čelní sklo, levá strana
32
40
Vyhřívané čelní sklo, levá strana
33
25
Ostřikovač světlometů
34
25
Ostřikovač čelního skla
35
15
Modul řízení převodovky
36
20
Klakson
37
5
Siréna upozornění
38
40
Modul řízení brzdového systému (ventily, parkovací brzda).
39
30
Stěrač
40
25
Ostřikovač zadního skla
41
40
Vyhřívané čelní sklo, pravá strana
42
20
Nezávislé topení
43
–
Nepoužívá se
44
–
Nepoužívá se
45
Bypass
Vyhřívané čelní sklo, pravá strana
46
5
Poskytováno se zapnutým zapalováním: modul řízení motoru, prvky přenosu, elektrický posilovač řízení, centrální elektrický modul, modul řízení brzdového systému.
47
–
Nepoužívá se
48
7.5
Světlomet pravý
48
15
Světlomet pravý, některé modely s LED
49
–
Nepoužívá se
50
–
Nepoužívá se
51
5
Modul řízení připojení baterie
52
5
Airbag
53
7.5
Světlomet levý
53
15
Světlomet levý, některé modely s LED
54
5
Senzor pedálu akcelerátoru

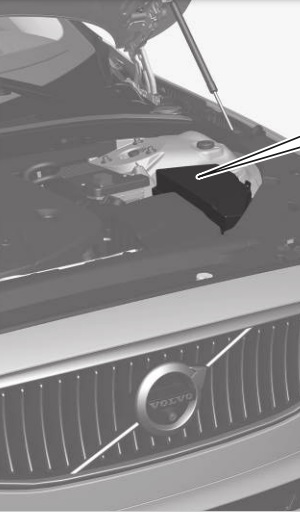

Motorový prostor (Twin Engine)
Volvo V60 – pojistky v motorovém prostoru (Twin Engine)
Přiřazení pojistek v motorovém prostoru (2019, Twin Engine)
Č.
Amp [A]
Popis
Č.
Amp [A]
Popis
1
–
Není používáno
2
–
Není používáno
3
–
Není používáno
4
5
Modul řízení aktuátoru pro aktivaci, změnu polohy automatické převodovky
5
5
Modul řízení vysokonapěťového ohřívače chladicí kapaliny motoru se spalovacím motorem
6
5
Modul řízení klimatizace; Uzavírací ventil pro výměník tepla; Uzavírací ventil chladiva, které prochází systémem klimatizace
7
5
Modul řízení hybridní baterie; Vysokonapěťový měnič pro kombinovaný generátor vysokého napětí, startování s měničem napětí 500 V-12 V.
8
–
Není používáno
9
10
Měnič pro řízení napájení elektrického motoru zadní nápravy
10
10
Modul řízení hybridní baterie; Vysokonapěťový měnič pro kombinovaný generátor vysokého napětí, startování s měničem napětí 500 V-12 V.
Čerpadlo chladicí kapaliny pro systém elektrického pohonu
14
25
Ventilátor chlazení pro hybridní komponenty
15
–
Není používáno
16
–
Není používáno
17
–
Není používáno
18
–
Není používáno
19
–
Není používáno
20
–
Není používáno
21
–
Není používáno
22
–
Není používáno
23
–
Není používáno
24
15
Zásuvka 12 V v konzole mezi předními sedadly
25
15
Zásuvka 12 V v konzole mezi zadními sedadly
26
15
Zásuvka 12 V v zavazadlovém prostoru/při prostoru na náklad; USB porty pro iPad.
27
–
Není používáno
Č.
Amp [A]
Popis
28
–
Nepoužívá se
29
–
Nepoužívá se
30
–
Nepoužívá se
31
Bypass
Vyhřívané čelní sklo na levé straně
32
40
Vyhřívané čelní sklo na levé straně
33
25
Ostřikovač světlometů
34
25
Ostřikovač čelního skla
35
–
Nepoužívá se
36
20
Klakson
37
5
Varovná siréna
38
40
Modul řízení brzdového systému (ventily, parkovací brzda).
39
30
Stěrače
40
25
Ostřikovač zadního skla
41
40
Vyhřívané čelní sklo, pravá strana
42
20
Nezávislé topení
43
–
Nepoužívá se
44
–
Nepoužívá se
45
Bypass
Vyhřívané čelní sklo, pravá strana
46
5
Poskytováno se zapnutým zapalováním: modul řízení motoru; prvky přenosu; elektrický posilovač řízení; centrální elektrický modul.
47
–
Nepoužívá se
48
7.5
Pravý světlomet
48
15
Pravý světlomet, některé modely s LED
49
–
Nepoužívá se
50
–
Nepoužívá se
51
5
Modul řízení připojení baterie
52
5
Airbag
53
7.5
Levý světlomet
53
15
Levý světlomet, některé modely s LED
54
5
Senzor pedálu akcelerátoru
Pod přístrojovou deskou
Přiřazení pojistek pod přístrojovou deskou (2019)
Č.
Amp [A]
Popis
Č.
Amp [A]
Popis
1
–
Nepoužívá se
2
30
Elektrická zásuvka v konzole mezi zadními sedadly
3
–
Nepoužívá se
4
5
Senzor pohybu
5
5
Multimediální přehrávač
6
5
Přístrojová deska
7
5
Tlačítka centrální konzoly
8
5
Senzor slunce
9
20
Modul řízení Sensus
10
–
Nepoužívá se
11
5
Modul volantu
12
5
Modul pro kontrolu spínače startování a parkovací brzdy
13
15
Modul vyhřívaného volantu
14
–
Nepoužívá se
15
–
Nepoužívá se
16
–
Nepoužívá se
17
–
Nepoužívá se
18
10
Modul řízení klimatizačního systému
19
–
Nepoužívá se
20
10
Konektor pro datové připojení OBD-II
21
5
Centrální displej
22
40
Modul ventilátoru klimatizačního systému (přední)
23
5
USB ROZDELIT
24
7.5
Osvětlení přístrojů; Vnitřní osvětlení; Funkce automatického stmavení zrcátka; Senzory deště a světla; Ovladač v zadní konzole mezi sedadly, zadní sedadlo; Přední sedadla elektricky nastavitelná; Ovládací panely zadních dveří; Modul ventilátoru klimatizačního systému levý / pravý

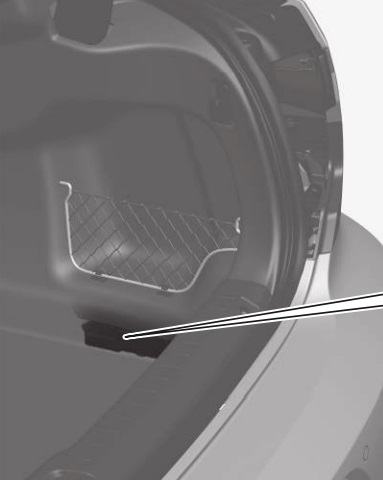

Motor zámku opěradla zadního sedadla, pravá strana
5
–
Není použito
6
15
Motor zámku opěradla zadního sedadla, levá strana
7
20
Twin Engine: Přední sedadlo spolujezdce Power; Modul pravých zadních dveří.
8
30
Modul řízení na snížení oxidů dusíku (nafta)
9
25
Elektrické víko
10
20
Elektricky nastavitelné přední sedadlo spolujezdce
11
40
Modul řízení tažného zařízení
12
40
Modul napínání bezpečnostního pásu (pravá strana)
13
5
Vnitřní vinutí relé
14
15
Elektricky nastavitelné přední sedadlo spolujezdce
15
5
Modul detekce pohybu nohy na otevření elektrického víka
16
–
USB koncentrátor / přístupový port
17
–
Není použito
18
25
Modul řízení tažného zařízení
18
40
Modul příslušenství
19
20
Sedadlo řidiče s elektrickým ovládáním
20
40
Modul napínání bezpečnostního pásu (levá strana)
21
5
Kamera na asistenci při parkování
22
–
Nepoužívá se
23
–
Nepoužívá se
24
–
Nepoužívá se
25
–
Nepoužívá se
26
5
Modul řízení airbagů a napínačů bezpečnostních pásů
27
–
Nepoužívá se
28
15
Zadní vyhřívané sedadlo (levá strana)
29
–
Nepoužívá se
30
5
Informace o mrtvém úhlu (BUS); Modul vnější kontroly signálu couvání.
31
–
Nepoužívá se
32
5
Moduly pro napínače bezpečnostních pásů
33
5
Aktuátor systému emise výfukových plynů (benzín, některé varianty motoru)
34
–
Nepoužívá se
35
15
Modul řízení pohonu všech kol (AWD)
36
15
Zadní vyhřívané sedadlo (pravá strana)
37
–
Nepoužívá se
O Volvo V60 (2011-2019)
Volvo V60, vyráběné v letech 2011 až 2019, je elegantní a praktické kombi, které kombinuje švédskou preciznost s moderními technologiemi. Tento model je známý svou bezpečností, komfortem a výkonem. Volvo V60 nabízí různé možnosti motorů, včetně benzinových a naftových variant, které se liší výkonem a efektivitou. Interiér vozidla je navržen s důrazem na kvalitu a pohodlí, přičemž nabízí dostatek prostoru pro pasažéry i zavazadla. V60 je ideální volbou pro ty, kteří hledají spolehlivé a stylové vozidlo pro každodenní použití i delší cesty.
Schéma pojistkové skříňky Volvo V60
Tato stránka zobrazuje schéma pojistkové skříňky pro Volvo V60, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází na více místech, včetně prostoru pod kapotou a v interiéru vozidla, obvykle v blízkosti palubní desky. Diagramy na této stránce jasně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vozidla.
Jmenuji se Martin Dvořák a dlouhodě se věnuji automobilové elektrotechnice a diagnostice vozidel. K automobilům a jejich elektrickým systémům jsem se dostal už v mládí, kdy mě začaly zajímat schémata zapojení, pojistky a řešení závad v elektroinstalaci. Postupně se z koníčku stala profese a dnes se specializuji především na pojistkové skříňky, relé a elektrické rozvody v osobních i užitkových vozech.
Zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů. Mým cílem je poskytovat přehledné a přesné informace, které pomohou řidičům i mechanikům rychle najít správnou pojistku a lépe porozumět fungování elektrické výbavy vozidla.
