Ford Galaxy (1995-2016) – pojistková skříňka
Ford Galaxy (1995-2006) – schéma pojistek
Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fordu Galaxy (1995-2006) je pojistka 22 v pojistkové skříňce v kabině.
Typ 1

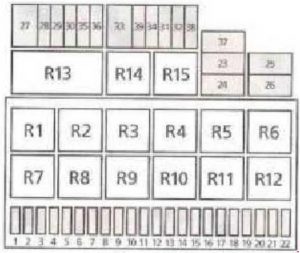

Pojistková skříňka kabiny
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Potkávací světla na levé straně;
Nastavení světlometů na levé straně; Přístrojová deska. |
| 2 | 10 | Potkávací světla na pravé straně, p
Nastavení světlometů na pravé straně, z Přístrojová deska |
| 3 | 3 | Osvětlení registrační značky;
Parkovací světla. |
| 4 | 20 | Stěrač zadního okna, 2. výměník tepla |
| 5 | 10 | Motor stěračů;
Vyhřívané trysky ostřikovačů. |
| 6 | 20 | Ventilátor topení;
Klimatizace |
| 7 | 5 | Zadní světlo na pravé straně;
Obrysové světlo na pravé straně. |
| 8 | 5 | Zadní světlo na levé straně;
Obrysové světlo na levé straně. |
| 9 | 20 | Vyhřívané zadní sklo |
| 10 | 15 | Spínač vnějšího osvětlení;
Mlhová světla; Zadní mlhová světla. |
| 11 | 10 | Dálková světla na levé straně;
Kontrolka dálkových světel. |
| 12 | 10 | Dálková světla na pravé straně |
| 13 | 10 | Klakson |
| 14 | 15 | Zpětná světla;
Automatická převodovka; Vnitřní osvětlení. |
| 15 | 10 | EWS nebo řídicí jednotka motoru, vyhřívání olejové vany |
| 3 | EWS nebo řídicí jednotka motoru;
Ventil AGR; Ventil VMV; Řídicí jednotka EWS. |
|
| 16 | 3 | Digitální hodiny;
Přední vnitřní světla; Přístrojová deska. |
| 17 | 10 | Směrová světla |
| 18 | 10 | Spínač paliva;
Řídicí jednotka motoru nebo palivové čerpadlo; Senzor Hego. |
| 19 | 30 | Elektrický ventilátor |
| 20 | 10 | Spínač brzdových světel;
Brzdová světla; Tažné zařízení. |
| 21 | 10 | Vnitřní osvětlení přední a zadní;
Digitální hodiny; Osvětlení kosmetického zrcátka; Osvětlení zavazadlového prostoru; Rádio; Přístrojová deska. |
| 22 | 10 | Zapalovač cigaret |
| 23 | 7,5 | Chladicí ventilátor;
Klimatizace. |
| 24 | 30 | Motor stěračů |
| 25 | 60 | Systém topení |
| 3 | Řídicí jednotka motoru | |
| 26 | 5 | Vyhřívání se senzorem Hego |
| 27 | 50 | Vyhřívané přední sklo |
| 28 | 30 | ABS – hydraulická jednotka |
| 29 | 30 | ABS – ventily |
| 30 | 10 | Centrální zamykání |
| 31 | 10 | Klakson (systém upozornění proti krádeži) |
| 32 | 10 | Výstražná světla (systém upozornění proti krádeži) |
| 33 | 30 | Přídavné topení ventilátoru |
| 34 | 25 | Klimatizace ventilátor zadní |
| 35 | 20 | Stálý plus (tažné zařízení) |
| 36 | 10 | Telefon |
| 37 | 30 | Elektrická okna |
| 38 | 20 | Elektrická sedadla |
| 39 | 25 | Klimatizace s předním ventilátorem |
| Relé | ||
| R1 | Přídavné topení | |
| R2 | Stěrač zadního skla | |
| R3 | Relé napájení | |
| R4 | Relé vybití | |
| R5 | – | |
| R6 | Výstražné světlo směrových světel | |
| R7 | Ostřikovač světlometů | |
| R8 | Systém stěračů a ostřikovačů (přední) | |
| R9 | Klakson | |
| R10 | Zkrat pro zadní mlhová světla | |
| R11 | Klakson | |
| R12 | Palivové čerpadlo (benzín) | |
| Žhavicí svíčky (naftové) | ||
| R13 | Relé světla | |
| R14 | Vyhřívané zadní sklo | |
| R15 | Relé uvolnění stěračů | |
Pojistková skříňka relé (pod přístrojovou deskou)
| Č. | Relé |
| 18 | Přídavné topení |
| 19 | Denní světla |
| 20 | Blokování volného náboje |
| 21 | Otevřená zadní okna |
| 22 | Vyhřívané přední sklo |
| 23 | Servotronic 4 × 4 |
| 24 | Relé ovládání oken |
| 25 | Relé odpojení |
| 26 | Jednotka časového upozornění |
Pojistková skříňka v motorovém prostoru
| Č. | Ampéry [A] | Popis |
| 57 | 30 | Vedlejší ventilátor |
| 58 | 40 | Motor chladicího ventilátoru |
| 59 | 30 | Podložka chladicího ventilátoru |
| 40 | ||
| Relé | ||
| 50 | 3. poloha ventilátoru | |
| 51 | Úplné odpojení klapky | |
| 52 | 2. poloha ventilátoru | |
| 53 | Uvolňovací relé | |
| 54 | 1. poloha ventilátoru | |
| Ochranné diody vodního čerpadla | ||
| 55 | Automatická převodovka | |
| 56 | Vedlejší ventilátor | |

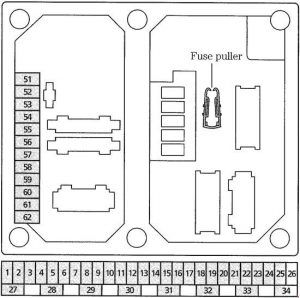

Zadejte 2
| Číslo | Ampéry [A] | Popis |
| 1 | 20 | Přední vyhřívaná sedadla |
| 2 | 10 | Elektrická okna;
Vyhřívaná zrcátka; Elektrická zadní okna. |
| 3 | 5 | Digitální dokovací stanice;
Osvětlení odkládací schránky; Otevíratelná střecha; Asistence při parkování; Termální spínač s vnější teplotou; ABS; Klimatizace – regulace rychlosti; Navigační systém; Centrální konektor. |
| 4 | 10 | Řízení motoru;
Imobilizační systém motoru; Osvětlení couvání. |
| 5 | 15 | Osvětlení couvání;
Automatická převodovka; Pohon všech kol. |
| 6 | 10 | Klakson |
| 7 | 25 | Zapalovač cigaret |
| 20 | ||
| 8 | 30 | Pomocné topení;
Přídavná baterie; Tažné zařízení. |
| 9 | 30 | ABS |
| 10 | 30 | ABS |
| 11 | 20 | Ostřikovač světlometů |
| 12 | 15 | Digitální hodiny;
Centrální zamykání; Zadní stěrač; Otevíratelná střecha. |
| 13 | 3 | Řízení motoru, relé pro odpojení paliva |
| 14 | 10 | Napájení paliva (nafta) |
| 20 | Palivové čerpadlo;
Relé zapalování. |
|
| 15 | 30 | Prodloužená rychlost chladicího ventilátoru (2,8 a diesel) |
| 16 | 30 | Termální spínač, rychlost chladicího ventilátoru 1 |
| 17 | 10 | Automatická převodovka |
| 30 | Žhavicí svíčky (diesel 66kW) | |
| 18 | 5 | Termální spínač;
Rychlost chladicího ventilátoru 2; Klimatizace; Přístrojová deska; Prodloužená rychlost chladicího ventilátoru. |
| 19 | 5 | Centrální zamykání;
Telefon; Přístrojová deska; Diagnostika; Rádio; Klimatizace; Asistence při parkování. |
| 20 | 10 | Brzdová světla |
| 21 | 25 | Klimatizace |
| 30 |
| 22 | 25 | Klimatizace |
| 30 | ||
| 23 | 10 | Rádio, CD měnič |
| 24 | 25 | Pomocné topení (nafta) |
| 25 | 3 | Rádio;
Telefon; Akustický signál upozornění na bezpečnostní pásy; Pojistková skříňka. |
| 26 | 30 | Startování;
Automatická převodovka; Zapalování. |
| 27 | 25 | Chladicí ventilátor s prodlouženou dobou chodu;
Klimatizace; Zadní a přední ventilátor; Vyhřívané přední sklo; Pomocné topení. |
| 28 | 10 | Vodní čerpadlo (V6);
Termický spínač chladicí kapaliny; ABS; Prodloužená rychlost chladicího ventilátoru; Klimatizace; Spínač stěračů. |
| 29 | 5 | Přední stěrač;
Vyhřívané trysky ostřikovačů; Relé ventilátoru; Klimatizace; Pojistková skříňka; Pomocné topení; Vyhřívané přední a zadní sklo; Vyhřívané trysky ostřikovačů. |
| 30 | 3 | Osvětlení registrační značky |
| 31 | 15 | Přední mlhová světla |
| 32 | 3 | Relé zapalování;
Palivové čerpadlo; Kontrola motoru; Relé odpojení palivového čerpadla; Žhavicí svíčky (nafta). |
| 33 | 25 | Přední stěrač;
Pomocné topení; Přídavná baterie; Osvětlení zavazadlového prostoru; Tažné zařízení. |
| 34 | 25 | Ventilátor topení |
| Pojistková skříňka centrální (pod palubní deskou úroveň 1) | ||
| 51 | 20 | Vyhřívané zadní sklo;
Vyhřívaná zrcátka. |
| 52 | 20 | Směrová světla |
| 53 | 10 | Relé odpojení spotřebiče (vnitřní osvětlení) |
| 54 | 10 | Výstražný signál |
| 55 | 5 | Elektronické napájení palubního systému |
| 56 | 5 | Osvětlení zastavení na pravé straně |
| 57 | 5 | Osvětlení zastavení na levé straně |
| 58 | 10 | Nastavení světlometů;
Denní světla (Skandinávie). |
| 59 | 10 | Mlhová světla na levé straně |
| 60 | 10 | Mlhová světla na pravé straně |
| 61 | 10 | Dálková světla na levé straně |
| 62 | 10 | Dálková světla na pravé straně |
Pojistky doplňkové (pod sedadlem řidiče)
| Č. | Ampéry [A] | Popis |
| 76 | 15 | Zásuvka zavazadlového prostoru |
| 77 | 25 | Doplňková baterie (pokud je nainstalována) |
| 30 | ||
| Relé | ||
| 20 | Doplňkové topení | |
Pojistková skříňka centrální (pod přístrojovou deskou, úroveň 2)
| Č. | Popis |
| 1 | Ventilátor chlazení úroveň 2 (motory 2,0 a 2,3 a DOHC) |
| Elektrická zrcátka (motor 2.8 a CD-V6) | |
| 2 | Ventilátor chlazení úroveň 1 (motory 2,0 a 2,3 a DOHC) |
| Elektrická zrcátka (motor 2.8 a CD-V6) | |
| 3 | Relé invertoru (motory 2.0 a 2.3 a DOHC) |
| Radiotelefon (motory 2.8 a CD-V6 a turbodiesel) | |
| Katalyzátor (motor 2.8 a CD-V6) | |
| 4 | Dodatečné topení, klimatizace |
| Akustický signál upozornění na pás (motor 2.8 a CD-V6) | |
| 5 | Ventilátor chlazení motoru (motory 2.8 a CD-V6 a turbodiesel) |
| 6 | Automatická převodovka |
| 7 | Dodatečné topení, úroveň chladicího ventilátoru 2 |
| 8 | Ostřikovač světlometů |
| 9 | Denní svícení (Skandinávie) |
| 10 | Klakson |
| 11 | Celkové odpojení klapky |
| 12 | Klimatizace |
| 13 | Blokovací dioda (motory 2.8 a CD-V6 a turbo diesel) |
| 14 | Systém imobilizace motoru |
| 15 | Spínač recirkulace vzduchu (klimatizace a pomocné topení) |
| 16 | Elektricky otevíratelná zadní okna |
| 17 | Přídavné topení |
| 18 | Systém chlazení |
| Radiotelefon (motor 2.8 a CD-V6) | |
| 19 | Blokovací dioda |
| Relé diesel (dieselový motor s turbodmychadlem) |
Pojistková skříňka centrální (pod přístrojovou deskou, úroveň 3)
| Číslo | Ampéry [A] | Popis |
| * | 50 | Vyhřívané přední sklo |
| * | 30 | Elektrická okna;
Otevíratelná elektrická zadní okna. |
| * | 80 | Žhavicí svíčky (naftový motor) |
| * | 50 | Žhavicí svíčky (naftový motor) |
| * | 30 | Ventilátor chlazení úroveň 2 |
| * | 40 | Ventilátor chlazení |
| * | 40 | Ventilátor chlazení |
| Relé | ||
| 20 | Přídavné topení | |
| 21 | Motorový prostor stěračů | |
| 22 | Sekundární vstřikování vzduchu | |
| Relé svíček – fáze 2 (motor turbodiesel) | ||
| 23 | Vyhřívané přední sklo | |
| 24 | Palivové čerpadlo (benzínové motory) | |
| Relé svíček (dieselový motor s turbokompresorem) | ||
| 25 | Klimatizace (motory 2,0 a 2,3 a DOHC) | |
| Relé svíček – fáze 1 (motor turbodiesel) | ||
| Chladicí ventilátor (motor 2.8 a CD-V6) | ||
| 26 | Relé výkonu startovacího motoru | |
| * Poloha maxipojistek závisí na modelu. | ||

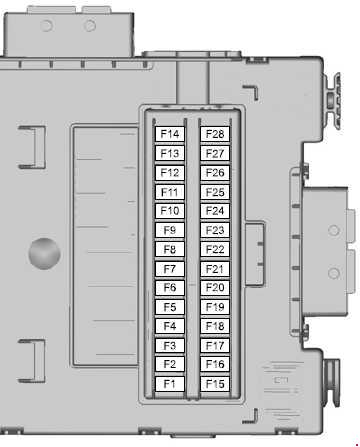

Ford Galaxy (2006-2015) – schéma pojistkové skříňky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fordu Galaxy (2006-2015) je pojistka F19 v pojistkové skříňce v kabině.

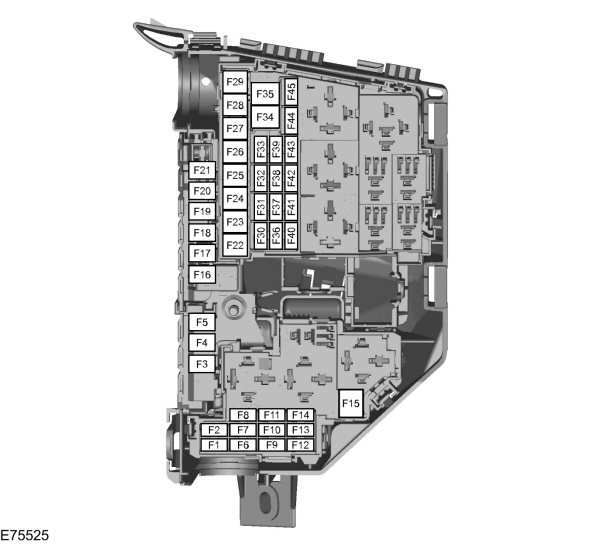

Pojistková skříňka v motorovém prostoru
| Č. | Ampéry [A] | Popis |
| F1 | 10 | Modul řízení převodovky (AWF21) |
| 15 | Modul řízení převodovky (MPS6) | |
| F2 | 5 | Monitorování žhavicích svíček (naftové motory) |
| 5 | Monitorování žhavicích svíček odpařovače (2,0 l Duratorq-TDCi Norma V a 2,2 l Duratorq-TDCi Norma V) | |
| F3 | 70 | Ventilátor chlazení motoru – dvojitý ventilátor (2,3 l Duratec-HE a 2,2 l Duratorq-TDCi automatický) |
| 80 | Elektrický hydraulický posilovač řízení (EHPAS) (1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V a 2,0 l Duratorq-TDCi) | |
| F4 | 60 | Žhavicí svíčky |
| F5 | 60 | Ventilátor chlazení motoru (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi manuální, 2,0 l Duratec-HE, 2,3 l Duratec-HE a 2,0 l EcoBoost SCTi) |
| 70 | Ventilátor chlazení motoru – dvojitý ventilátor (1,6 l EcoBoost SCTi) | |
| F6 | 7.5 | Senzor HEGO (1,6 l Duratorq-TDCi) |
| 10 | Senzor HEGO; Senzor CMS; Senzor kyslíku (řízení motoru). | |
| 20 | Žhavicí svíčka odpařovače (2,0 l Duratorq-TDCi Norma V a 2,2 l Duratorq-TDCi Norma V) | |
| F7 | 5 | Relé cívek |
| F8 | 10 | Modul řízení pohonu; Dávkovač paliva; Senzor MAF; Ventil pro kontrolu tlaku paliva (řízení motoru). |
| 20 | Modul řízení pohonné jednotky (2,0 l EcoBoost SCTi a 2,0 l Duratorq-TDCi Norma V) | |
| 15 | Modul řízení pohonné jednotky (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi a 2,2 l Duratorq-TDCi Norma V) | |
| F9 | 10 | Senzor MAF, vstřikovače paliva (řízení motoru) |
| 5 | Palivové čerpadlo odpařovače (2,0 l Duratorq-TDCi Norma V) | |
| 7.5 | Senzor MAF; Ventil bypass EGR; Palivové čerpadlo odpařovače (2,2 l Duratorq-TDCi Norma V) (řízení motoru) | |
| 7.5 | Ventil pro únik; Senzor TMAF; Aktivní kryt; Ventil bypass; Cívka relé; Čerpadlo pomocné vody (1,6 l EcoBoost SCTi) | |
| F10 | 10 | Modul řízení motoru (2,0 l Duratorq-TDCi) |
| 7.5 | Dodatečné fungování, čerpadlo vody (1,6 l EcoBoost SCTi) | |
| F11 | 10 | Ventil PCV; Ventil VCV; Senzor vody v palivu; Ventil pro únik zvuku; Ventil pro kontrolu víření; Ventil variabilního sání; Ventil EGR; Ventil pro kontrolu oleje IVVT (řízení motoru); Senzor T.MAF; Ventil variabilního rozdělení výfukových plynů; Aktivní kryt; Ventil pro odvod nádrže; Ventil pro kontrolu turba; Ventil pro únik (řízení motoru). |
| 10 | Ventil pro kontrolu turba; Senzor MAF; Aktivní kryt; Ventil EGR; Ventil VCV (1,6 l Duratorq-TDCi) | |
| 5 | Senzor MAF; Senzor vody v palivu; Aktivní kryt; Ventil pro dávkování sání (2,0 l Duratorq-TDCi Norma V) | |
| 7.5 | Tlak v palivové linii; Dávkovač paliva; Aktivní kryt (2,2 l Duratorq-TDCi Norma V) | |
| 10 | Ventil pro kontrolu turbodmychadla; Ventil variabilního rozdělení sacích ventilů; Ventil variabilního rozdělení výfukových plynů; Ventil pro čištění nádrží; Elektrický bypass ventil (1,6 l EcoBoost SCTi) | |
| F12 | 10 | Cívka na konektoru; Ventil pro vypouštění nádrže; Spínač tlaku posilovače řízení (řízení motoru) |
| 10 | Tělo klapky EGR; Variabilní kontrola turba (2,0 l Duratorq-TDCi). | |
| 5 | Cívky relé (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V a 1,5 l Duratorq-TDCi) | |
| 15 | Cívky zapalování (1,6 l EcoBoost SCTi a 2,0 l EcoBoost SCTi) | |
| F13 | 15 | Klimatizace |
| F14 | 15 | Ohřívač palivového filtru (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V a 1,6 l Duratorq-TDCi) |
| 10 | Senzory F1EGO (2,2 l Duratorq-TDCi Norma V) | |
| F15 | 40 | Relé startovacího motoru |
| F 16 | 80 | Dodatečný ohřívač paliva (PTC) |
| F17 | 60 | Napájení pojistkové skříňky centrální A |
| F18 | 60 | Napájení pojistkové skříňky centrální B |
| F19 | 60 | Napájení pojistkové skříňky zadní C |
| F20 | 60 | Napájení pojistkové skříňky zadní D |
| F21 | 30 | VQM / jiné z VQM: přístrojová deska / audio / klimatizace / FLR |
| F22 | 30 | Modul stěrače předního |
| F23 | 30 | 2006-2008: Vyhřívané zadní sklo |
| 25 | 2009-2015: Vyhřívané zadní sklo | |
| F24 | 30 | Ostřikovač světlometů |
| F25 | 30 | Ventily ABS |
| F26 | 40 | Čerpadlo ABS |
| F27 | 30 | 2006-2010: Ohřívač paliva |
| 25 | 2011-2015: Ohřívač paliva | |
| F28 | 40 | Ventilátor topení |
| F29 | – | Není používáno |
| F30 | 5 | 2011-2015: Nabíjení ABS 30 |
| F31 | 15 | Klakson |
| F32 | 5 | 2009-2015: Ohřívač paliva – dálkové ovládání |
| F33 | 5 | Modul spínače světla; Cívky pojistkové skříňky v motorovém prostoru. |
| F34 | 40 | Vyhřívané přední sklo (levá strana) |
| F35 | 40 | Vyhřívané přední sklo (pravá strana) |
| F36 | 5 | 2006-2010: ABS |
| 15 | 2011-2015: Napájení stěrače zadního 15 | |
| F37 | 10 | 2006-2010: Vyhřívané trysky předních stěračů |
| 7.5 | 2011-2015: Vyhřívané trysky předních stěračů / FLR + FSM KL15 | |
| F38 | 5 | 2006-2010: Adaptivní tempomat (ACC) |
| 10 | 2011-2015: Napájení PCM / TCM / EHPAS15 | |
| F39 | 15 | Adaptivní systém osvětlení předního (AFS) |
| F40 | 5 | 2011-2015: Modul vyrovnávání světlometů / AFS |
| F41 | 20 | Přístrojová deska |
| F42 | 10 | 2006-2010: Modul řízení motoru; Modul řízení převodovky; Elektrický hydraulický posilovač řízení (EHPAS). |
| 5 | 2011-2015: IP přístrojová deska | |
| F43 | 5 | 2006-2010: Vyrovnávání světlometů; Adaptivní systém osvětlení předního (AFS). |
| 15 | 2011-2015: Audio modul; BVC; DAB modul. | |
| F44 | 20 | Modul elektrického hydraulického posilovače řízení (2,0 l Duratorq-TDCi), vakuové čerpadlo (2,5 l Duratec-ST) |
| 5 | 2011-2015: Automatická klimatizace a manuální klimatizace | |
| F45 | 5 | 2006-2010: Stěrač zadní |
| 15 | 2011-2015: FLR (Start Stop) |
Panel pojistek kabiny (2006-2009)
| Číslo | Ampéry [A] | Popis |
| F1 | 5 | Senzor deště |
| F2 | 10 | Napájení SRS (airbag) |
| F3 | 5 | ABS; Senzor odchylky směru (ESP); Elektrická parkovací brzda (EPB); Napájení pedálu akcelerátoru. |
| F4 | 7.5 | Elektronické napájení; Napájení pedálu akcelerátoru; Elektronická pojistka. |
| F5 | 15 | 2006-2007: Zadní stěrač |
| F6 | 15 | Audio systém (včetně hlasového ovládání) |
| F7 | 7.5 | Modul volantu |
| F8 | 5 | Přístrojová deska |
| F9 | 15 | Hlavní svazek |
| F10 | 20 | Elektrická střecha |
| F11 | 7.5 | Osvětlení couvání |
| F12 | – | Nepoužívá se |
| F13 | 15 | Přední mlhové světlo |
| F14 | 15 | Ostřikovač předního čelního skla |
| F15 | 10 | Adaptivní tempomat (ACC) |
| F 16 | – | Nepoužívá se |
| F17 | 10 | Vnitřní osvětlení |
| F18 | 5 | Imobilizér motoru |
| F19 | 15 | Zapalovač cigaret |
| F20 | – | Nepoužívá se |
| F21 | 5 | 2006-2007: Rádio; Senzor deště; 2008-2009: Přijímač frekvence; Senzor vnitřního pohybu. |
| F22 | 20 | Palivové čerpadlo |
| 7.5 | Palivové čerpadlo (2,2 l Duratorq) | |
| F23 | – | Nepoužívá se |
| F24 | 5 | Klíč na zapalování |
| F25 | 10 | Víčko palivové nádrže |
| F26 | 5 | Akustický signál rezervy (systém varování); OBD II (diagnostika palubního počítače). |
| F27 | 5 | Jednotka sloupku řízení; Modul klimatizace. |
| F28 | 5 | Spínač brzdových světel |

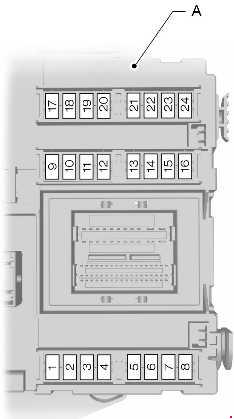

Panel pojistek kabiny (2010-2015)
| Č. | Ampéry [A] | Popis |
| F1 | 7.5 | Modul volantu |
| F2 | 5 | Cluster |
| F3 | 10 | Vnitřní světla |
| F4 | 5 | Imobilizér motoru |
| F5 | 7.5 | Adaptivní tempomat (ACC) |
| F6 | 5 | Senzor deště |
| F7 | 20 | Zapalovač cigaret |
| F8 | 10 | Deaktivace napájení dveří nádrže |
| F9 | 15 | Ostřikovače předního – zadního čelního skla |
| F10 | 15 | Ostřikovače předního – předního čelního skla |
| F11 | 10 | Napájení pro odblokování zavazadlového prostoru |
| F12 | 10 | Napájení pro zámek dveří nádrže |
| F13 | 20 | Palivové čerpadlo |
| 7.5 | Palivové čerpadlo (2,2 l Duratorq-TDCi Norma V) | |
| F14 | 5 | Přijímač dálkového ovládání; Senzor pohybu uvnitř. |
| F15 | 5 | Klíč na zapnutí |
| F 16 | 5 | Akustický signalizátor rezervy (systém varování); OBD II (diagnostika palubního počítače). |
| F17 | 5 | Přístroj pro spouštění vibrací volantu |
| F18 | 10 | Napájení SRS (airbag) |
| F19 | 7.5 | ABS, senzor odchylky směru (ESC); Elektrická parkovací brzda (EPB); Napájení pedálu akcelerátoru. |
| F20 | 7.5 | Elektronické napájení; Elektronická pojistka; Samostmívací zrcátko; Upozornění na opuštění jízdního pruhu. |
| F21 | 15 | Napájení rádia |
| F22 | 5 | Spínač brzdových světel |
| F23 | 20 | Elektrická střecha |
| F24 | 5 | Napájení pro modul klimatizace a sloupek řízení |

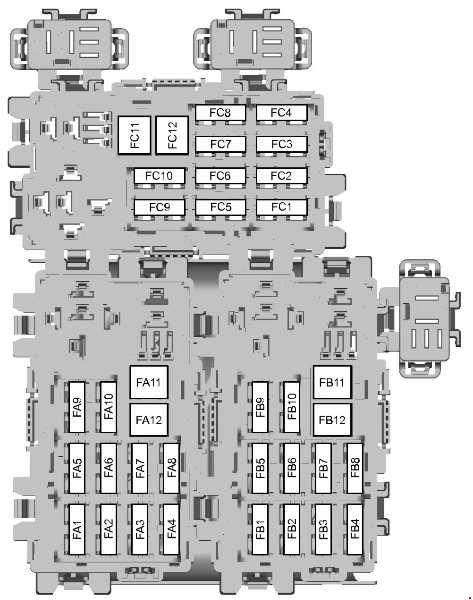

Pojistková skříňka zadní
| Číslo | Ampéry [A] | Popis |
| FA1 | 25 | Modul dveří (přední levé) (zvednout / spustit sklo, centrální zamykání, elektricky sklopné zrcátko, vyhřívané zrcátko) |
| FA2 | 25 | Modul dveří (přední pravé) (zvednout / spustit sklo, centrální zamykání, elektricky sklopné zrcátko, vyhřívané zrcátko) |
| FA3 | 25 | Modul dveří (zadní levé) (zvednout / spustit sklo) |
| FA4 | 25 | Modul dveří (zadní pravé) (nahoru / dolů sklo) |
| FA5 | 10 | Zadní blokace (bez modulů zadních dveří) |
| FA6 | 15 | Přítomné dodatečné napájení |
| FA7 | 5 | Relé cívek |
| FA8 | 20 | 2010-2015: Modul vozidla bez klíče |
| FA9 | 5 | 2011-2015: Relé cívek |
| FA10 | 30 | 2006-2010: Elektrické sedadlo řidiče |
| FA11 | 20 | Příslušenství, modul přívěsu |
| FA12 | 30 | 2011-2015: Elektrické sedadlo řidiče |
| FB1 | 5 | 2006-2010: Modul asistence při parkování; Systém detekce mrtvého úhlu. |
| 15 | 2011-2015: Systém Sunblind | |
| FB2 | 15 | Modul odpružení |
| FB3 | 15 | Vyhřívané sedadlo řidiče |
| FB4 | 15 | Vyhřívané sedadlo předního spolujezdce |
| FB5 | – | Nepoužívá se |
| FB6 | 10 | Zadní klimatizace |
| FB7 | – | Není používáno |
| FB8 | 10 | 2010: Systém slunečních clon |
| 5 | 2011-2015: Asistence při parkování, BLIS | |
| FB9 | 30 | Elektrické sedadlo předního spolujezdce |
| FB10 | 10 | Akustický signál proti krádeži |
| FB11 | – | Není používáno |
| FB12 | – | Není používáno |
| FC1 | 7.5 | Elektrická zadní okna |
| FC2 | 30 | Elektrická parkovací brzda (EPB) |
| FC3 | 30 | Elektrická parkovací brzda (EPB) |
| FC4 | 10 | Zadní klimatizace |
| FC5 | 7.5 | 2006-2010: CD měnič; Systém zábavy pro zadní sedadla. |
| 20 | 2011-2015: Vozidlo bez klíče | |
| FC6 | 20 | Ventilátor zadní klimatizace |
| FC7 | 5 | Modul funkce paměti sedadla |
| FC8 | 20 | 2010: Modul vozidla bez klíče |
| 7.5 | 2011-2015: Systém zábavy pro zadní sedadla; CD měnič. | |
| FC9 | 20 | 2010-2015: Audio zesilovač |
| FC10 | 10 | 2010-2015: Audio Sony |
| FC11 | – | Není používáno |
Ford Galaxy (2015-2016) – schéma pojistek
Rok výroby: 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fordu Galaxy (2015-2016) je pojistka 10 v pojistkové skříňce.
Pojistková skříňka
| Č. | Amp [A] | Popis |
| 1 | 25A 3 | Motorový prostor stěrače |
| 2 | – | Relé motorku startování |
| 3 | 15A 1 | Stěrač zadního skla; Senzor deště. |
| 4 | – | Relé motoru ventilátoru |
| 5 | 20A 3 | Bod napájení 3 – Zadní část konzoly |
| 6 | – | Relé pomocného ohřívače č. 2 |
| 7 | 20A 1 | Modul řízení pohonného ústrojí – výkon vozidla 1 |
| 8 | 20A 1 | Modul řízení pohonného ústrojí – výkon vozidla 2 |
| 9 | – | Relé modulu řízení pohonného ústrojí |
| 10 | 20A 3 | Bod napájení 1 – přední část řidiče |
| 11 | 15A 2 | Modul řízení pohonného ústrojí – výkon vozidla 4 |
| 12 | 15A 2 | Modul řízení pohonného ústrojí – výkon vozidla 3 |
| 13 | 10A 2 | Nepoužívá se (rezerva) |
| 14 | 10A 2 | Nepoužívá se (rezerva) |
| 15 | – | Relé startování |
| 16 | 20A 3 | Bod napájení 2 – konzola |
| 17 | 20A 3 | Bod napájení 4 – zavazadlový prostor |
| 18 | 10A 1 | Nepoužívá se (rezerva) |
| 19 | 10A 1 | Elektronická asistence řízení v režimu Run-Start |
| 20 | 10A 1 | Aktivovat osvětlení |
| 21 | 15A 1 | Aktivovat kontrolu převodovky. Startování/zastavení olejové pumpy převodovky. |
| 22 | 10A 1 | Elektromagnetický ventil kompresoru klimatizace |
| 23 | 15A 1 | Start; Systém informování o mrtvém úhlu; Zadní kamera; Adaptivní tempomat; Displej Heads-up; Modul stabilizace napětí. |
| 24 | 10A 1 | Start startování 7 |
| 25 | 10A 2 | Systém prevence zablokování kol během startování. |
| 26 | 10A 2 | Modul řízení pohonného ústrojí s funkcí startování. |
| 27 | – | Nepoužívá se |
| 28 | 10A 1 | Čerpadlo zadního ostřikovače |
| 29 | – | Nepoužívá se |
| 30 | – | Nepoužívá se |
| 31 | – | Nepoužívá se |
| 32 | – | Elektronické relé ventilátoru 1 |
| 33 | – | Relé kompresoru klimatizace |
| 34 | 15A 1 | Elektrická zámka sloupku řízení |
| 35 | – | Nepoužívá se |
| 36 | – | Nepoužívá se |
| 37 | – | Nepoužívá se |
| 38 | – | Elektronické relé ventilátoru 2 |
| 39 | – | Relé elektrického ventilátoru 2 a 3 |
| 40 | – | Relé ostřikovačů světlometů |
| 41 | – | Relé klaksonu |
| 42 | – | Relé palivového čerpadla |
| 43 | 10A 1 | Nepoužívá se (rezerva) |
| 44 | 5A 1 | Vyhřívaná tryska ostřikovače |
| 45 | – | Nepoužívá se |
| 46 | 10A 2 | Senzor alternátoru |
| 47 | 10A 2 | Spínač/zastavení brzdy |
| 48 | 20A 1 | Klakson |
| 49 | 20A 1 | Ohřívač na naftu |
| 50 | 10A 1 | Ventilátor převodovky |
| 51 | – | Nepoužívá se |
| 52 | – | Nepoužívá se |
| 53 | 10A 1 | Elektrická sedadla |
| 54 | 5A 2 | Ohřívač paliva |
| 55 | 5A 2 | Ohřívač paliva |
| 1 mikro pojistka. 2 Dvojitá mikro pojistka. 3 pojistka typu M. | ||
Pojistková skříňka – spodní část
Ve spodní části pojistkové skříňky se nacházejí pojistky.
| Číslo | Amp [A] | Popis |
| 56 | 20A 1 | Ostřikovač světlometů |
| 57 | 20A 1 | Odpařovač Diesel |
| 58 | 30A 1 | Napájení palivové pumpy |
| 59 | 40A 2 | Elektronický ventilátor 600W 3 |
| 60 | 40A 2 | Elektronický ventilátor 600 W 1 |
| 61 | 40A 1 | Odmlžování levého čelního skla |
| 62 | 50A 2 | Modul řízení karoserie 1 |
| 63 | 25A 1 | Elektronický ventilátor 600W 2 |
| 64 | 30A 1 | Pomocné topení # 3 |
| 65 | 20A 1 | Vyhřívané přední sedadlo |
| 66 | 40A 1 | Odmlžování pravého čelního skla |
| 67 | 50A 2 | Modul řízení karoserie 2 |
| 68 | 40A 1 | Vyhřívané zadní sklo |
| 69 | 30A 1 | Ventily systému proti zablokování |
| 70 | 30A 1 | Sedadlo spolujezdce |
| 71 | 60A 2 | Pomocné topení # 2 |
| 72 | 30A 1 | Elektricky ovládaná zadní sedadla |
| 73 | 20A 1 | Vyhřívaná zadní sedadla |
| 74 | 30A 1 | Modul sedadla řidiče |
| 75 | 30A 1 | Pomocné topení # 1 |
| 76 | 20A 1 | Čerpadlo oleje převodovky |
| 77 | 30A 1 | Modul sedadla s klimatizací |
| 78 | 40A 1 | Modul tažení přívěsu |
| 79 | 40A 1 | Motor ventilátoru |
| 80 | 40A 1 | Modul elektricky zvednutých dveří |
| 81 | 40A 1 | Invertor 220 V. |
| 82 | 60A 2 | Čerpadlo systému proti zablokování |
| 83 | 25A 1 | Motor stěrače č. 1 |
| 84 | 30A 1 | Vinutí motoru zapalovače |
| 85 | 20A 1 | Topení paliva |
| 86 | – | Nepoužívá se |
| 87 | 50A 2 | Pomocný motor ventilátoru |
| 1 pojistka typu M. 2 pojistka typu J. | ||

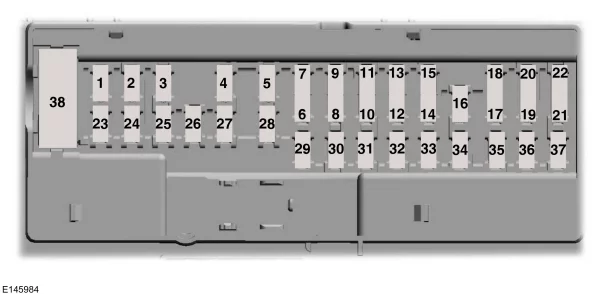

Panel pojistek v prostoru pro cestující
Schéma pojistek se nachází pod přístrojovou deskou vlevo od sloupku řízení.
| Č. | Amp [A] | Popis |
| 1 | 10A 1 | Osvětlení (ambientní, motorový prostor, prázdný, kupole, výtah). |
| 2 | 7,5 A 1 | Sedadla s pamětí; Bederní opěrka; Elektrické zrcátko. |
| 3 | 20A 1 | Odemknutí dveří řidiče |
| 4 | 5A 1 | Elektronický spínač neoriginální brzdy přívěsu. |
| 5 | 20A 1 | Klíč na zapínání; Tlačítkový spínač zapínání. |
| 6 | 10A 2 | Spirála relé vyhřívaného sedadla |
| 7 | 10A 2 | Nepoužívané (rezervní) |
| 8 | 10A 2 | Nepoužívané (rezervní) |
| 9 | 10A 2 | Nepoužívané (rezervní) |
| 10 | 5A 2 | Klávesnice; Modul dveří elektricky zvednutý. |
| 11 | 5A 2 | Nepoužívané |
| 12 | 7,5 A 2 | Ovládání klimatizace |
| 13 | 7,5 A 2 | Blokování sloupku řízení; Logika datového připojení. |
| 14 | 10A 2 | Nepoužívané |
| 15 | 10A 2 | Modul dveří datového připojení |
| 16 | 15A 1 | Ochrana pro děti; Otevření zavazadlového prostoru. |
| 17 | 5A 2 | Nepoužívané (rezervní) |
| 18 | 5A 2 | Nastartování; Tlačítko zastavení startování. |
| 19 | 7,5 A 2 | Indikátor deaktivace airbagu pro cestující; Indikátor průtoku převodovky. |
| 20 | 7,5 A 2 | Nepoužívá se (rezerva) |
| 21 | 5A 2 | Senzor vlhkosti a teploty v autě; Systém informování o mrtvém úhlu; Zadní kamera; Adaptivní tempomat. |
| 22 | 5A 2 | Senzor klasifikace pasažérů |
| 23 | 10A 1 | Příslušenství s prodlevou (logika výkonového invertoru, logika otevírací střechy) |
| 24 | 20A 1 | Centrální odemykání |
| 25 | 30A 1 | Dveře řidiče (okno, zrcátko) |
| 26 | 30A 1 | Dveře předního spolujezdce (okno, zrcátko) |
| 27 | 30A 1 | Otevírací střecha |
| 28 | 20A 1 | Zesilovač |
| 29 | 30A 1 | Zadní dveře na straně řidiče (okno) |
| 30 | 30A 1 | Zadní dveře na straně spolujezdce (okno) |
| 31 | 15A 1 | Nepoužívá se (rezerva) |
| 32 | 10A 1 | GPS; Displej; Hlasové ovládání; Adaptivní tempomat; Přijímač rádiových frekvencí. |
| 33 | 20A 1 | Rádio |
| 34 | 30A 1 | Bus startování (pojistka 19, 20, 21, 22, 35, 36, 37, automatický spínač). |
| 35 | 5A 1 | Modul řízení limitů |
| 36 | 15A 1 | Zrcátko s automatickou funkcí stmívání; Vyhřívané sedadlo; Pohon všech kol. |
| 37 | 15A 1 | Napájení logiky modulu stabilizace napětí |
| 38 | 30A | Nepoužívá se (rezerva) |
| 1 mikro pojistka. 2 Dvojitá mikro pojistka. | ||
O Ford Galaxy (1995-2016)
Ford Galaxy, vyráběný v letech 1995 až 2016, je oblíbený rodinný minivan, který nabízí prostorný interiér a pohodlné cestování pro celou rodinu. Tento model byl známý svou variabilitou a praktičností, což ho dělalo ideálním pro dlouhé cesty i každodenní používání. Ford Galaxy byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly vyvážený výkon a efektivní spotřebu paliva. Díky své robustní konstrukci a pokročilým bezpečnostním prvkům se stal oblíbenou volbou mezi řidiči, kteří hledali spolehlivé a komfortní vozidlo.
Schéma pojistkové skříňky Ford Galaxy
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Galaxy, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V typickém modelu Ford Galaxy se pojistková skříňka nachází v interiéru vozidla, obvykle pod palubní deskou nebo v motorovém prostoru. Na našich diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
