Volvo XC90 (2003-2022) – pojistková skříňka

Volvo XC90 (2003) – schéma pojistkového panelu

Volvo XC90 první generace se vyrábí od roku 2002. Je to středně velký SUV crossover. První vůz tohoto typu v nabídce švédské značky. V roce 2005 bylo nejpopulárnějším vozidlem Volvo. Největší úspěch měla XC90 v USA. V roce 2014 byla představena druhá generace.

Zkontroluj naši stránku:

Rok výroby: 2003.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC90 (2003) je pojistka 11 v pojistkovém panelu na přístrojové desce.

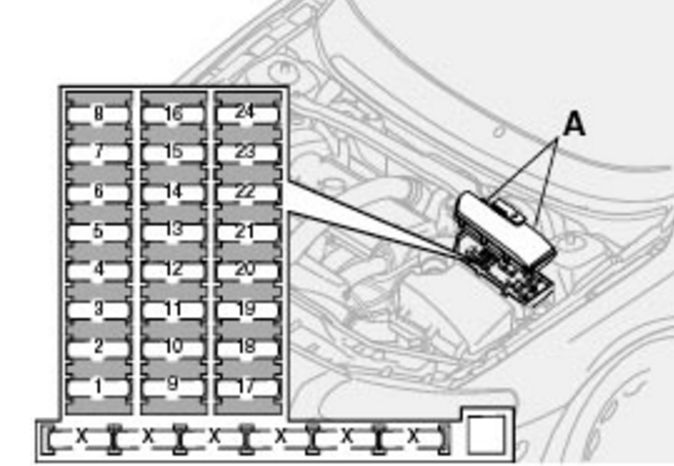

Pojistky – motorový prostor

Č.	Popis	Ampéráž [A]
1	Příslušenství	25
2	–	–
3	Vakuová pumpa	15
4	Kyslíkové senzory	20
5	Odvětrávaný ohřívač bloku; Elektromagnetické ventily.	10
6	Senzor hmotnostního průtoku vzduchu; Řídicí jednotka motoru; Vstřikovače.	15
7	–	–
8	Kompresor klimatizace; Senzor polohy pedálu akcelerátoru; Ventilátor E-box.	10
9	Klakson	15
10	Stěrač zadního víka	10
11	Kompresor klimatizace; Zapalovací cívky.	20

12	Kontaktní světlo brzdy	5
13	Stěrače	25
14	ABS / DSTC	30
15	Ostřikovač světlometů	35
16	Ostřikovač čelního skla	15
17	Pravý potkávací světlomet	10
18	Levý potkávací světlomet	10
19	ABS / DSTC	30
20	Dálková světla, levá	15
21	Dálková světla, pravá	15
22	Startér	25
23	Modul řízení motoru, relé motoru	5
24	–	–

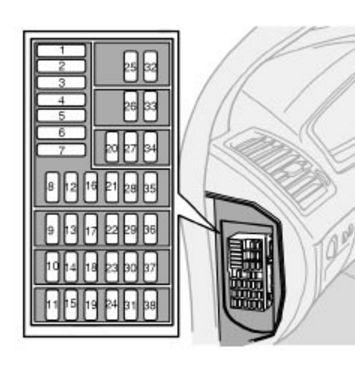

Pojistky v kabině (na okraji přístrojové desky)

Číslo	Popis	Ampéráž [A]
1	Ventilátor – systém topení	30
2	Audio zesilovač	30
3	Elektricky ovládané sedadlo řidiče	30
4	Elektricky ovládané sedadlo spolujezdce (volitelné)	30
5	Dveře řidiče – centrální zamykání, elektrické ovládání oken, vnější zrcátko	25
6	Přední dveře spolujezdce – centrální zamykání, elektrické ovládání oken, vnější zrcátko	25
7	Boční zadní dveře – elektrická okna, dětské zámky	30
8	–	–
9	–	–
10	Elektricky ovládané sedadlo spolujezdce	5
11	12V zásuvka	7,5
12	Klíč zapalování (30-napájení); Centrální elektronický modul; Relé startéru; SRS; Anténní kroužek; Systém řízení motoru.	10
13	–	–
14	Elektronický modul (strop); Dodatečné osvětlení (strop).	10
15	–	–
16	Rychlostně závislé posilování řízení (pouze T6)	5
17	ABS / DSTC	5
18	Vyhřívané sedadlo řidiče (volitelné)	15
19	Vyhřívané sedadlo předního spolujezdce (volitelné)	15

20	Systém infotainment	10
21	Prodloužené napájení relé D1: systém klimatizace, elektrické sedadlo řidiče, přístrojová deska	10
22	Modul spínače světlometů, systém klimatizace, diagnostické rozhraní na palubě, moduly páky volantu	5
23	Směrová světla	20
24	Automatická převodovka – blokování převodovky, prodloužený chod D2	10
25	Palivové čerpadlo	15
26	Otevírací střecha (volitelné)	15
27	Centrální elektronický modul; Osvětlení kosmetického zrcátka; Dodatečné osvětlení; Osvětlení odkládací schránky; Poplašná siréna *.	10
28	Poplašná siréna *	5
29	–	–
30	Denní světla	10
31	Denní světla	10
32	Přední a zadní poziční světla na levé straně	7,5
33	Přední a zadní poziční světla na pravé straně; Osvětlení registrační značky.	7,5
34	Přední mlhová světla	15
35	–	–
36	Dálková světla	20
37	Navigační systém (volitelné); DVD přehrávač.	10
38	Střešní světla; Bi-xenonové světlomety (volitelné).	15
* Upozorňujeme, že pokud tyto pojistky nejsou neporušené nebo byly odstraněny, alarm se nespustí.

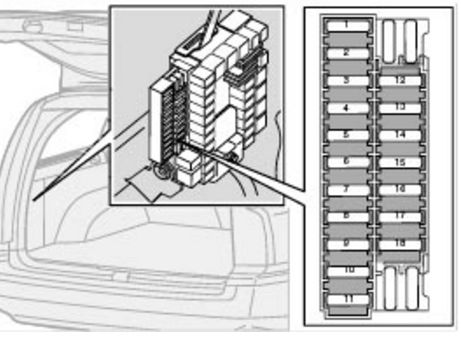

Pojistky v zavazadlovém prostoru

Číslo	Popis	Ampéráž [A]
1	Elektrický modul zadní; Osvětlení motorového prostoru.	10
2	Zadní mlhová světla	10
3	Brzdová světla	15
4	Zpětná světla	10
5	Odmlžování zadního okna, relé 15I – příslušenství (zadní)	5
6	Zámek zadního víka	10
7	Elektrická zásuvka 12V v zavazadlovém prostoru	15
8	Centrální zamykání zadních dveří a zadního víka; Otevírání nádrže.	20
9	Tažné zařízení (30 kroků)	15
10	Anténa	5
11	Modul řízení příslušenství (AEM)	15
12	Stěrač – zadní okno	15
13	Subwoofer; Klimatizace zadní (volitelné).	15
14	Brzdová světla	7,5
15	Tažné zařízení (napájení 15 I); Systém upozornění na couvání (volitelné).	20
16	–	–
17	Modul řízení pohonu všech kol	7,5
18	–	–

Volvo XC90 (2004) – schéma pojistkové skříně

Rok výroby: 2004.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC90 (2004) je pojistka 11 v pojistkové skříni na přístrojové desce.

Pojistky – motorový prostor

Č.	Popis	Amp [A]
1	Příslušenství	25
2	–	–
3	–	–
4	Kyslíkový senzor	20
5	Ohřívač víka oleje; Elektromagnetické ventily.	10
6	Senzor hmotnosti vzduchu; Řídicí jednotka motoru; Vstřikovače.	15
7	–	–
8	Kompresor klimatizace; Senzor polohy pedálu akcelerátoru; Ventilátor E-box.	10
9	Klaksón	15
10	Stříkací systém zadních dveří	10
11	Kompresor klimatizace; Zapalovací cívky.	20

12	Kontaktní spínač brzdového světla	5
13	Stěrače	25
14	ABS / DSTC	30
15	Ostřikovač světlometů	35
16	Ostřikovače čelního skla	15
17	Pravý potkávací světlomet	10
18	Levý potkávací světlomet	10
19	ABS / DSTC	30
20	Dálková světla, levá	15
21	Dálková světla, pravá	15
22	Startér	25
23	Modul řízení motoru; Relé motoru.	5
24	–	–

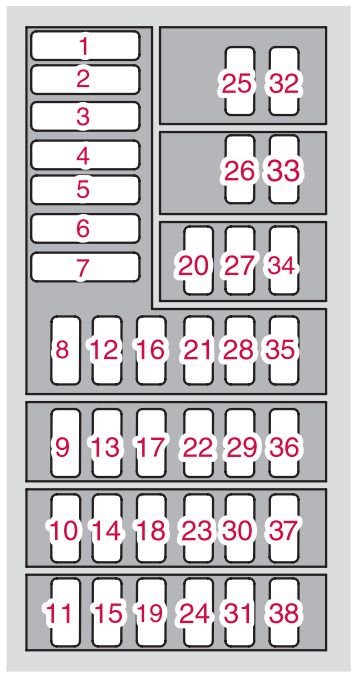

Pojistky v kabině pro cestující (na okraji přístrojové desky)

Číslo	Popis	Amp [A]
1	Ventilátor – systém topení	30
2	Audio zesilovač	30
3	Řidičovo sedadlo s elektrickým ovládáním	30
4	Spolujezdcovo sedadlo s elektrickým ovládáním (volitelné)	30
5	Dveře řidiče – centrální zamykání, elektrická okna, vnější zrcátko.	25
6	Přední dveře spolujezdce – centrální zamykání, elektrická okna, vnější zrcátko.	25
7	Boční zadní dveře – elektrická okna, dětské zámky.	30
8	–	–
9	–	–
10	Spolujezdcovo sedadlo s elektrickým ovládáním	5
11	Elektrická zásuvka 12V	7,5
12	Klíč zapalování (30-napájení); Elektronický centrální modul; Relé startéru; SRS; Anténní kroužek; Systém řízení motoru.	10
13	–	–
14	Elektronický modul (strop); Dodatečné osvětlení (strop).	10
15	–	–
16	Rychlostně závislé posilování řízení (jen T6); Vakuová pumpa.	15
17	ABS / DSTC	5
18	Vyhřívané řidičovo sedadlo (volitelné)	15
19	Vyhřívané přední sedadlo spolujezdce (volitelné)	15

20	Systém Infotainment	10
21	Napájení prodloužené relé D1: systém klimatizace, elektrické sedadlo řidiče, přístrojová deska	10
22	Modul spínače světlometů; Systém klimatizace; Diagnostický konektor na palubě; Moduly páky volantu.	5
23	Směrová světla	20
24	Automatická převodovka – blokování převodovky, prodloužený chod D2.	10
25	Čerpadlo paliva	15
26	Otevíratelná střecha (volitelné)	15
27	Centrální elektronický modul; Osvětlení kosmetického zrcátka; Přídavné osvětlení; Osvětlení odkládací schránky; Siréna na varování *.	10
28	Siréna na varování *	5
29	–	–
30	Denní světla	10
31	Denní světla	10
32	Přední / zadní poziční světla na levé straně	7,5
33	Přední / zadní poziční světla na pravé straně; Osvětlení registrační značky.	7,5
34	Přední mlhová světla	15
35	–	–
36	Dálková světla	20
37	Navigační systém (volitelné); DVD přehrávač.	10
38	Střešní světla; Bi-xenonové světlomety (volitelné).	15
* Upozorňujeme, že pokud tyto pojistky nejsou celé nebo byly odstraněny, alarm se nespustí.

Pojistky v zavazadlovém prostoru

Č.	Popis	Ampéry [A]
1	Elektrický modul zadní; Osvětlení motorového prostoru.	10
2	Zadní mlhové světlo	10
3	Brzdová světla	15
4	Zpětná světla	10
5	Odledování zadního skla; Relé 15I – příslušenství (zadní).	5
6	Uzamknutí zadního víka	10
7	Elektrická zásuvka 12V v zavazadlovém prostoru	15
8	Centrální zamykání zadních dveří, zadního víka, uzávěru nádrže.	20
9	Tažné zařízení (30 kroků)	15
10	Anténa	5
11	Modul řízení příslušenství (AEM)	15
12	Stříkací systém – sklo zadního víka	15
13	Subwoofer / A / C zadní (volitelné)	15
14	Brzdová světla	7,5
15	Tažné zařízení (napájení 15 I); Systém upozornění na couvání (volitelné).	20
16	–	–
17	Modul řízení pohonu všech kol	7,5
18	–	–

Volvo XC90 (2005) – schéma pojistkové skříně

Rok výroby: 2005.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC90 je pojistka 11 v pojistkové skříni v kabině.

Pojistky – motorový prostor

Č.	Popis	Ampéráže [A]
1	–	–
2	Přídavné světlomety (volitelné)	20
3	–	–
4	Kyslíkové senzory	20
5	Odvětrávaný ohřívač bloku; Elektromagnetické ventily; Senzor úniku paliva.	10
6	Senzor hmotnostního průtoku vzduchu; Řídicí jednotka motoru; Vstřikovače.	15
7	–	–
8	Kompresor klimatizace; Senzor polohy pedálu akcelerátoru; Ventilátor E-box.	10
9	–	–
10	–	–
11	Zapalovací cívky	20

12	–	–
13	Stěrače	25
14	ABS	30
15	Stříkací jednotka světlometů	35
16	–	–
17	Světlomety s tlumenými světly na straně řidiče	20
18	Přední světla na poloze	15
19	ABS	30
20	Světlomety s tlumenými světly na straně spolujezdce	20
21	Čerpadlo paliva	15
22	Startér	35
23	Modul řízení motoru; Relé motoru.	10
24	–	–

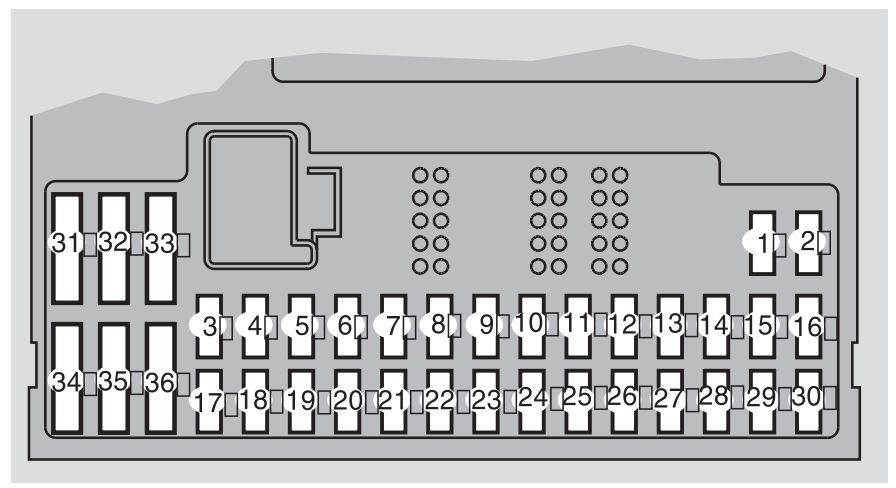

Pojistky v kabině (na okraji palubní desky)

Číslo	Popis	Ampéráž [A]
1	Ventilátor – systém topení	30
2	Audio zesilovač	30
3	Elektricky ovládané sedadlo řidiče (volitelné).	25
4	Elektricky ovládané sedadlo spolujezdce (volitelné).	25
5	Dveře řidiče – centrální zamykání, elektrická okna, vnější zrcátko.	25
6	Přední dveře spolujezdce – centrální zamykání, elektrická okna, vnější zrcátko.	25
7	–	–
8	–	–
9	Audio, navigační systém (volitelné)	10
10	Diagnostika na palubě; Spínač světel; Senzor úhlu řízení; Modul řízení.	5
11	Klíč zapalování, SRS; Modul řízení motoru; Imobilizér.	7,5
12	Vnitřní osvětlení; Horní elektronický řídicí modul.	10
13	Otevírací střecha (volitelné)	15
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Pojistky (pokračování)

Č.	Popis	Ampéráž [A]
1	Vyhřívané sedadlo spolujezdce (volitelné)	15
2	Vyhřívané sedadlo řidiče (volitelné)	15
3	Klaksón	15
4	–	–
5	Audio systém	10
6	–	–
7	–	–
8	Poplachová siréna	5
9	Napájení spínače brzdových světel	5
10	Přístrojová deska, systém klimatizace; Elektricky nastavitelné sedadlo řidiče; Senzor hmotnosti spolujezdce (USA).	10
11	12 V zásuvky – přední a zadní sedadla	15
12	–	–
13	–	–
14	–	–
15	ABS, STC/DSTC	5
16	Posilovač řízení; Aktivní bi-xenonové světlomety (volitelné).	10
17	Přední potkávací světlomet na straně řidiče (volitelné).	7,5

18	Světlomet s tlumeným světlem přední strana cestujícího (volitelné).	7,5
19	–	–
20	–	–
21	Modul řízení převodovky	10
22	Světlomety s dálkovým světlem strana řidiče	10
23	Světlomety s dálkovým světlem strana cestujícího	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Sedadlo cestujícího s elektrickým ovládáním (volitelné).	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuová pumpa	20
34	Čerpadlo – stěrač přední a zadní.	15
35	–	–
36	–	–

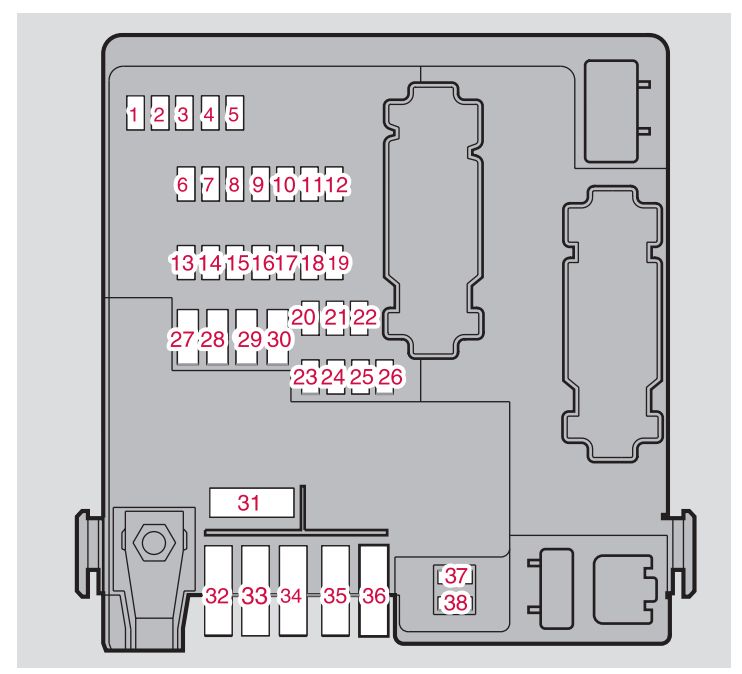

Pojistky v zavazadlovém prostoru

Pojistky v prostoru pro náklad se nacházejí za panelem na straně řidiče v prostoru pro náklad

Č.	Popis	Ampéráž [A]
1	Zpětná světla	10
2	Poziční světla, mlhová světla; Osvětlení zavazadlového prostoru; Osvětlení registrační značky; Brzdová světla.	20
3	Příslušenství	15
4	–	–
5	Elektronický modul zadní	10
6	Navigační systém (volitelné); Rádiový přijímač; Zábava na zadních sedadlech (příslušenství).	7,5
7	Kabeláž přívěsu (30 vodičů)	15
8	Výstup 12 V v zavazadlovém prostoru	15
9	Boční dveře zadního spolujezdce – ovládání okna, funkce deaktivace okna.	20
10	Zadní dveře na straně řidiče – ovládání okna, funkce deaktivace okna.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (volitelné); Klimatizace zadní (volitelné).	15
15	–	–
16	–	–
17	Audio příslušenství	5
18	–	–

19	Stěrač zadních dveří	15
20	Kabeláž přívěsu (15 vodičů)	20
21	–	–
22	–	–
23	Pohon všech kol	7,5
24	Systém odpružení Four-C (volitelné)	15
25	–	–
26	Parkovací asistent	5
27	Hlavní pojistka: kabeláž přívěsu, Four-C, asistence při parkování, pohon všech kol.	30
28	Centrální zamykání	15
29	Osvětlení přívěsu na straně řidiče: světlomety, směrová světla.	25
30	Osvětlení přívěsu na straně spolujezdce: poziční světlo, brzdové světlo, mlhové světlo, směrové světlo.	25
31	Hlavní pojistka: pojistky 37 a 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhřívané zadní sklo	20
38	Vyhřívané zadní sklo	20

Volvo XC90 (2006) – schéma pojistkové skříně

Rok výroby: 2006.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC90 (2003) je pojistka 11 v pojistkové skříni v kabině (za plastovým panelem na straně řidiče).

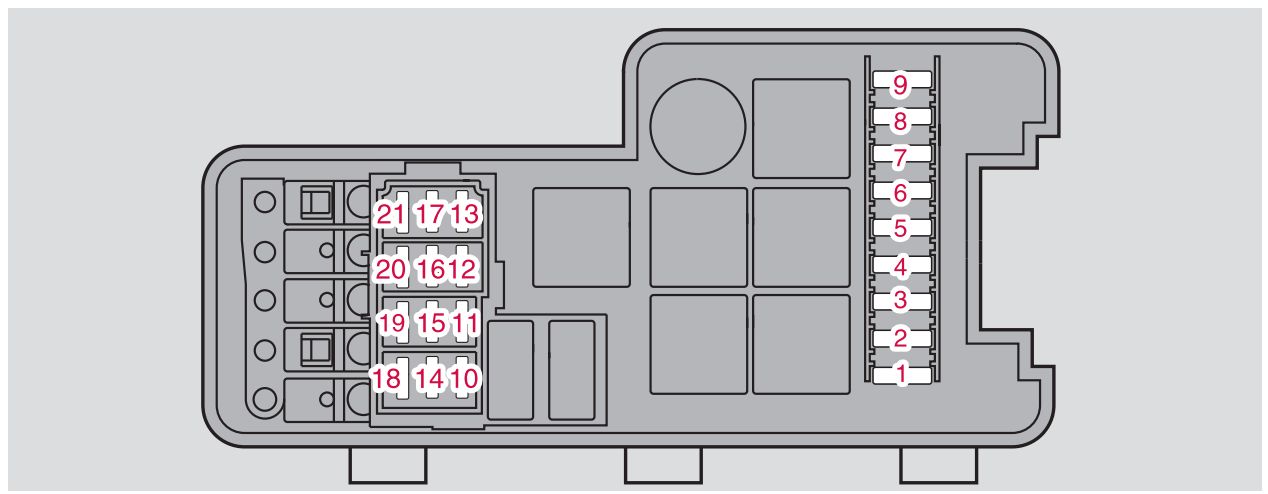

Pojistky v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	ABS	30
2	ABS	30
3	Odtok vody ze světlometů	35
4	–	–
5	Přídavné světlomety (volitelné)	20
6	Relé startéru	35
7	Stěrače	25
8	–	–
9	Čerpadlo paliva	15
10	Zapalovací cívky; Řídicí jednotka motoru.	20

11	Senzor pedálu akcelerátoru; Kompresor klimatizace; Ventilátor e-box.	10
12	Modul řízení motoru; Vstřikovače paliva; Senzor hmotnostního průtoku vzduchu.	15
13	–	–
14	Vyhřívané kyslíkové senzory	20
15	Vyhřívač bloku motoru; Elektromagnetické ventily (V8); Senzor hmotnostního průtoku vzduchu (V8); Modul řízení motoru (V8).	15
16	Mlhové světlo na straně řidiče	20
17	Mlhové světlomety na straně spolujezdce	20
18	–	–
19	Napájení modulu řízení motoru; Relé motoru.	5
20	Parkovací světla	15
21	–	–

Pojistky v kabině na okraji palubní desky

Pojistky se nacházejí uvnitř přístupového panelu na okraji palubní desky na straně řidiče

Číslo	Popis	Ampéráž [A]
1	Ventilátor – systém topení	30
2	Audio zesilovač	30
3	Elektricky ovládané sedadlo řidiče (volitelné).	25
4	Elektricky ovládané sedadlo spolujezdce (volitelné).	25
5	Dveře řidiče – centrální zamykání, elektrická okna, vnější zrcátko.	25
6	Přední dveře spolujezdce – centrální zamykání, elektrická okna, vnější zrcátko.	25
7	–	–
8	–	15
9	Audio, navigační systém (volitelné)	10
10	Diagnostika palubního systému; Spínač světel; Senzor úhlu řízení; Modul řízení.	5
11	Zapalování; SRS; Modul řízení motoru; Imobilizér; Modul řízení převodovky (V8).	7,5
12	Vnitřní osvětlení; Horní elektronický řídicí modul.	10
13	Otevírací střecha (volitelné)	15
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Pojistková skříňka v kabině, za plastovým panelem, na straně řidiče

Tato pojistková skříňka se nachází za plastovým panelem pod volantem.

Číslo	Popis	Ampéráž [A]
1	Vyhřívané sedadlo pro cestující	15
2	Vyhřívané sedadlo řidiče	15
3	Klaksón	15
4	–	–
5	Audio systém	10
6	–	–
7	–	–
8	Poplachová siréna	5
9	Napájení spínače brzdových světel	5
10	Přístrojová deska; Klimatizace; Elektrické sedadlo řidiče; Senzor hmotnosti spolujezdce (USA).	10
11	12 V zásuvky – přední a zadní sedadla.	15
12	–	–
13	–	–
14	–	–
15	ABS, STC / DSTC	5
16	Posilovač řízení; Bi-xenonové světlomety (volitelné).	10
17	Přední reflektor s tlumeným světlem na straně řidiče (volitelné).	7,5

18	Světlomet s tlumeným světlem přední strana cestujících (volitelné).	7,5
19	–	–
20	Čerpadlo chladicí kapaliny (V8)	5
21	Modul řízení převodovky	10
22	Světlomety dálkové strana řidiče	10
23	Světlomety dálkové strana cestujících	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Sedadlo pro cestující s elektrickým ovládáním (volitelné).	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuová pumpa	20
34	Čerpadlo – ostřikovač skel přední a zadní.	15
35	–	–
36	–	–

Pojistky v zavazadlovém prostoru

Pojistky v prostoru pro náklad se nacházejí za panelem na straně řidiče v prostoru pro náklad.

Č.	Popis	Ampéráže [A]
1	Zpětná světla	10
2	Parkovací světla; Mlhová světla; Osvětlení zavazadlového prostoru; Osvětlení registrační značky; LED brzdová světla.	20
3	Příslušenství	15
4	–	–
5	Elektronický modul zadní	10
6	Navigační systém (volitelné); Rádiový přijímač; Zábava na zadních sedadlech (příslušenství).	7,5
7	Kabeláž přívěsu (30 vodičů).	15
8	Napájení 12 V v zavazadlovém prostoru	15
9	Boční dveře zadního spolujezdce – ovládání okna, funkce deaktivace okna.	20
10	Zadní dveře na straně řidiče – ovládání okna, funkce deaktivace okna.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (volitelné); Klimatizace zadní (volitelné).	15
15	–	–
16	–	–
17	Audio příslušenství	5
18	–	–

19	Stěrač zadního okna	15
20	Kabeláž přívěsu (15 vodičů) – opce.	20
21	–	–
22	–	–
23	Pohon všech kol	7,5
24	–	–
25	–	–
26	Parkovací asistent	5
27	Hlavní pojistka: kabeláž přívěsu, parkovací asistent, pohon všech kol.	30
28	Centrální zamykání	15
29	Osvětlení přívěsu na straně řidiče: parkovací světla, směrová světla.	25
30	Osvětlení přívěsu na straně spolujezdce: brzdové světlo, mlhové světlo, směrové světlo (opce).	25
31	Hlavní pojistka: pojistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhřívané zadní sklo	20
38	Vyhřívané zadní sklo	20

Volvo XC90 mk1 (2007) – schéma pojistky

Rok výroby: 2007.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo XC90 (2003) je pojistka 11 v pojistkové skříni v kabině (za plastovým panelem na straně řidiče).

Pojistky v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	ABS	30
2	ABS	30
3	Ostřikovač světlometů	35
4	–	–
5	Přídavné světlomety (volitelné)	20
6	Relé startéru	35
7	Stěrače	25
8	Čerpadlo paliva	15
9	Modul řízení převodovky (V8 a 6 válců)	15
10	Zapalovací cívky; Modul řízení motoru.	20

11	Senzor pedálu akcelerátoru; Kompresor klimatizace; Ventilátor e-box.	10
12	Modul řízení motoru; Vstřikovače paliva; Senzor hmotnostního průtoku vzduchu.	15
13	Ovládání škrticí klapky (V8); Aktuátor sacího potrubí (6 válců).	10
14	Vyhřívaný senzor kyslíku	20
15	Odvětrávání bloku; Elektromagnetické ventily; Připojení klimatizace; Diagnostika úniků; Modul řízení motoru (V8, 6 válců); Senzor průtoku vzduchu (V8).	15
16	Mlhové světlo na straně řidiče	20
17	Mlhové světlomety na straně spolujezdce	20
18	–	–
19	Napájení modulu řízení motoru; Relé motoru.	5
20	Parkovací světla	15
21	–	–

Pojistky v kabíně na okraji palubní desky

Pojistky se nacházejí uvnitř přístupového panelu na okraji palubní desky na straně řidiče

Č.	Popis	Ampéráž [A]
1	Ventilátor – systém topení	30
2	Audio zesilovač	30
3	Řidičovo sedadlo s elektrickým ovládáním (volitelné)	25
4	Sedadlo spolujezdce s elektrickým ovládáním (volitelné)	25
5	Dveře řidiče – centrální zamykání, elektrická okna, vnější zrcátko.	25
6	Přední dveře spolujezdce – centrální zamykání, elektrická okna, vnější zrcátko.	25
7	–	–
8	Rádio; CD přehrávač; Multimédia na zadní straně sedadel (RSE).	15
9	Navigační systém Volvo (volitelné); Satelitní rádio Sirius (volitelné).	10
10	Diagnostika na palubě; Spínač světel; Senzor úhlu řízení; Modul řízení.	5
11	Zapalování, SRS; Modul řízení motoru (V8, 6 válců); Imobilizér; Modul řízení převodovky (V8, 6 válců)	7,5
12	Osvětlení stropu; Horní elektronický řídicí modul.	10
13	Otevírací střecha (volitelné)	15
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Pojistková skříňka v kabíně, za plastovým panelem, na straně řidiče

Tato pojistková skříňka se nachází za plastovým panelem pod volantem.

Č.	Popis	Ampéráž [A]
1	Vyhřívané sedadlo pro cestujícího	15
2	Vyhřívané sedadlo pro řidiče	15
3	Klaksón	15
4	–	–
5	Audio systém	10
6	–	–
7	–	–
8	Poplachová siréna	5
9	Napájení spínače brzdových světel	5
10	Přístrojová deska; Klimatizace; Elektricky ovládaná sedačka pro řidiče; Senzor hmotnosti cestujícího.	10
11	12 V zásuvky – přední a zadní sedadla	15
12	–	–
13	–	–
14	–	–
15	ABS, STC / DSTC	5
16	Posilovač řízení; Světlomety Active BiXenon (volitelné).	10
17	Přední potkávací světlomet na straně řidiče (volitelné).	7,5

18	Světlomet s tlumeným světlem přední na straně cestujícího (volitelné).	7,5
19	–	–
20	Čerpadlo chladicí kapaliny (V8)	5
21	Modul řízení převodovky	10
22	Světlomety s dálkovým světlem na straně řidiče 1	10
23	Světlomety s dálkovým světlem na straně cestujícího	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Přední sedadlo cestujícího s elektrickým ovládáním (volitelné)	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuová pumpa	20
34	Čerpadlo – ostřikovač předního a zadního skla	15
35	–	–
36	–	–

Pojistky v zavazadlovém prostoru

Pojistky v prostoru pro náklad se nacházejí za panelem na straně řidiče v prostoru pro náklad.

Č.	Popis	Amp [A]
1	Zpětná světla	10
2	Světla na stání; Mlhová světla; Osvětlení motorového prostoru; Osvětlení registrační značky; LED brzdová světla.	20
3	Příslušenství	15
4	–	–
5	Elektronický modul vzadu	10
6	Systém zábavy vzadu (příslušenství)	7,5
7	Kabeláž přívěsu (30 vodičů)	15
8	Napájení 12 V v zavazadlovém prostoru	15
9	Boční dveře zadního spolujezdce – ovládání oken, funkce deaktivace okna.	20
10	Zadní dveře na straně řidiče – ovládání oken, funkce deaktivace okna.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (volitelné); Klimatizace vzadu (volitelné).	15
15	–	–
16	–	–
17	Audio příslušenství	5
18	–	–

19	Stěrač zadního okna	15
20	Kabeláž přívěsu (15 vodičů) – opce	20
21	–	–
22	–	–
23	Pohon všech kol	7,5
24	–	–
25	–	–
26	Parkovací asistent	5
27	Hlavní pojistka: kabeláž přívěsu, parkovací asistent, pohon všech kol.	30
28	Centrální zamykání	15
29	Osvětlení přívěsu na straně řidiče: parkovací světla, směrová světla.	25
30	Osvětlení přívěsu na straně spolujezdce: brzdové světlo, mlhové světlo, směrové světlo (opce).	25
31	Hlavní pojistka: pojistky 37 a 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhřívané zadní sklo	20
38	Vyhřívané zadní sklo	20

Volvo XC90 I (2008) – schéma pojistkové skřínky

Rok výroby: 2008.

Pojistky zapalovače cigaret (zásuvky napájení) ve Volvo XC90 jsou pojistka č. 11 (zásuvky 12 V – přední a zadní sedadla) v pojistkové skříni pod volantem a pojistka č. 8 (zásuvka 12 V v zavazadlovém prostoru) v pojistkové skříni v zavazadlovém prostoru.

Poloha pojistkové skříňky

1) Relé/pojistková skříňka v motorovém prostoru na pravé straně.

2) Pojistková skříňka v prostoru pro cestující, pod volantem

Tato pojistková skříňka se nachází za plastovým krytem pod přístrojovou deskou.

3) Pojistková skříňka v prostoru pro cestující, na okraji přístrojové desky

Pojistky se nacházejí uvnitř přístupového panelu na okraji přístrojové desky, na straně řidiče.

4) Pojistková skříňka v prostoru na nakládku

Tyto pojistky v prostoru na nakládku se nacházejí za panelem na straně řidiče v prostoru na nakládku.

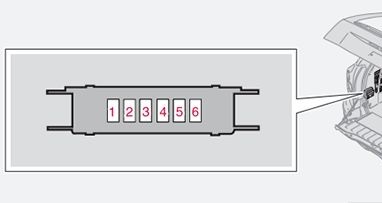

5) Pomocná pojistková skříňka v prostoru na nakládku (XC90 Executive)

Pojistky v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	ABS	30
2	ABS	30
3	Ostřikovač světlometů	35
4	–	–
5	Přídavné světlomety (volitelné)	35
6	Relé startéru	25
7	Světlomety stěrače	15
8	Palivové čerpadlo	15
9	Modul řízení převodovky (V8 a 6 válců)	15
10	Zapalovací cívky; Modul řízení motoru.	20

11	Senzor pedálu akcelerátoru; Kompresor klimatizace; Ventilátor e-box.	10
12	Modul řízení motoru; Palivové vstřikovače; Senzor hmotnostního průtoku vzduchu.	15
13	Kontrola škrticí klapky (V8); Aktuátor sacího potrubí (6 válců).	10
14	Senzor ohřívaného kyslíku	20
15	Odvětrávání bloku; elektroventily; připojení klimatizace; diagnostika úniků; modul řízení motoru (V8, 6 válců); Senzor průtoku vzduchu (V8).	15
16	Mlhové světlo na straně řidiče	20
17	Mlhové světlomety na straně cestujícího	20
18	–	–
19	Napájení modulu řízení motoru; Relé motoru.	5
20	Kontrolky zastavení	15
21	–	–

Pojistky v prostoru pro cestující na okraji přístrojové desky

Pojistky se nacházejí uvnitř přístupového panelu na okraji přístrojové desky na straně řidiče

Č.	Popis	Ampéráž [A]
1	Ventilátor – systém topení	30
2	Audio zesilovač	30
3	Ovládání elektricky nastavitelného sedadla řidiče (volitelné).	25
4	Ovládání elektricky nastavitelného sedadla spolujezdce (volitelné).	25
5	Přední dveře řidiče: centrální zamykání, elektrická okna, vnější zrcátko.	25
6	Přední dveře spolujezdce: centrální zamykání, elektrická okna, vnější zrcátko.	25
7	–	–
8	Rádio; CD přehrávač; Zábava pro zadní pasažéry (RSE).	15
9	Systém navigace Volvo (volitelné); Satelitní rádio Sirius (volitelné).	10
10	Diagnostika na palubě; Spínač světel; Senzor úhlu řízení; Modul volantu.	5
11	Zapalování; SRS; Modul řízení motoru (V8, 6 válců); Imobilizér; Modul řízení převodovky (V8, 6 válců).	7,5
12	Osvětlení stropu; Horní elektronický řídicí modul.	10
13	Otevírací střecha (volitelné)	15
14	Bluetooth hands-free kit	5
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Pojistková skříňka v prostoru pro cestující, za plastovým obložením, na straně řidiče

Tato pojistková skříňka se nachází za plastovým obložením pod volantem.

Č.	Popis	Ampér [A]
1	Vyhřívaná sedačka pro cestující	15
2	Vyhřívaná sedačka pro řidiče	15
3	Klakson	15
4	–	–
5	Audio systém	10
6	–	–
7	–	–
8	Poplašná siréna (možnost)	5
9	Napájení spínače brzdových světel	5
10	Přístrojová deska; Klimatizace; Elektrická sedačka pro řidiče; Senzor hmotnosti cestujícího.	10
11	12 V zásuvky – přední a zadní sedačky	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Posilovač řízení; Aktivní BiXenon světlomety (možnost).	10
17	Přední potkávací světlomet na straně řidiče (možnost).	7,5

18	Přední potkávací světlomet na straně spolujezdce (možnost).	7,5
19	–	–
20	Čerpadlo chladicí kapaliny (V8)	5
21	Modul řízení převodovky 1	10
22	Dálkové světlomety na straně řidiče 1	10
23	Dálkové světlomety na straně spolujezdce	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Přední sedadlo spolujezdce s elektrickým ovládáním (možnost).	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuová pumpa	20
34	Čerpadlo – ostřikovač předního a zadního skla	15
35	–	–
36	–	–

Pojistky v zavazadlovém prostoru

Pojistky v prostoru pro náklad se nacházejí za panelem na straně řidiče v prostoru pro náklad.

Číslo	Popis	Ampér [A]
1	Světlomety zpátečky	10
2	Osvětlení zastávky; Mlhová světla; Osvětlení motorového prostoru; Osvětlení registrační značky; Diody brzdových světel.	20
3	Příslušenství	15
4	–	–
5	Elektronický modul zadní	10
6	Zadní zábavní systém (příslušenství)	7,5
7	Zadní zábavní systém (příslušenství)	15
8	Výstup 12 V v zavazadlovém prostoru	15
9	Zadní boční dveře pro cestující: ovládání oken, funkce deaktivace okna.	20
10	Zadní dveře na straně řidiče: ovládání oken, funkce deaktivace okna.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (možnost); Zadní klimatizace (možnost).	15
15	–	–
16	–	–
17	Audio příslušenství	5
18	–	–

19	Zadní stěrač	15
20	Zapojení přívěsu (15 vodičů) – opce	20
21	–	–
22	–	–
23	Parkovací asistent	7,5
24	–	–
25	–	–
26	Parkovací asistent	5
27	Hlavní pojistka: zapojení přívěsu, parkovací asistent, pohon všech kol.	30
28	Centrální zamykání	15
29	Osvětlení přívěsu na straně řidiče: parkovací světla, směrovky.	25
30	Osvětlení přívěsu na straně spolujezdce: brzdové světlo, mlhové světlo, směrovka (opce).	25
31	Hlavní pojistka: pojistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhřívané zadní sklo	20
38	Vyhřívané zadní sklo	20

Volvo XC90 (2009) – schéma pojistek

Rok výroby: 2009.

Pojistky zapalovače cigaret (zásuvky napájení) ve Volvo XC90 jsou pojistka č. 11 (zásuvky 12 V – přední a zadní sedadla) v pojistkové skříňce pod volantem a pojistka č. 8 (zásuvka 12 V v zavazadlovém prostoru) v pojistkové skříňce v zavazadlovém prostoru.

Poloha pojistkové skříňky

1) Relé/pojistková skříňka v motorovém prostoru vpravo.

2) Pojistková skříňka v kabině, pod volantem

Tato pojistková skříňka se nachází za plastovým panelem pod přístrojovou deskou.

3) Pojistková skříňka v kabině, na okraji přístrojové desky

Pojistky se nacházejí uvnitř přístupového panelu na okraji přístrojové desky, na straně řidiče.

4) Pojistková skříňka v prostoru pro náklad

Tyto pojistky v prostoru pro náklad se nacházejí za panelem na straně řidiče v prostoru pro náklad.

5) Pomocná pojistková skříňka v prostoru pro náklad (XC90 Executive)

Pojistky v motorovém prostoru

Číslo	Popis	Ampér [A]
1	ABS	30
2	ABS	30
3	Odtok vody ze světlometů	35
4	–	–
5	Přídavné světlomety (možnost)	35
6	Relé startovacího motoru	25
7	Blikání	15
8	Palivové čerpadlo	15
9	Modul řízení převodovky (V8 a 6 válců)	15
10	Zapalovací cívky; Modul řízení motoru.	20

11	Senzor pedálu akcelerátoru; Kompresor klimatizace; Ventilátor e-box.	10
12	Modul řízení motoru; Vstřikovače paliva; Senzor hmotnostního průtoku vzduchu.	15
13	Kontrola klapky (V8); Aktuátor sacího potrubí (6 válců).	10
14	Senzor vyhřívaného kyslíku	20
15	Ventilace bloku; Elektromagnetické ventily; Připojení klimatizace; Diagnostika úniků; Modul řízení motoru (V8, 6 válců); Senzor průtoku vzduchu (V8).	15
16	Světlomet s tlumeným světlem na straně řidiče	20
17	Světlomety s tlumeným světlem na straně spolujezdce	20
18	–	–
19	Napájení modulu řízení motoru, relé motoru	5
20	Parkovací světla	15
21	Vakuová pumpa	20

Pojistky v kabině na okraji přístrojové desky

Pojistky se nacházejí uvnitř přístupového panelu na okraji přístrojové desky na straně řidiče

Č.	Popis	Ampér [A]
1	Ventilátor – systém vytápění	30
2	Audio zesilovač (možnost)	30
3	Ovládání elektricky nastavitelného sedadla řidiče (možnost)	25
4	Ovládání elektricky nastavitelného sedadla spolujezdce (možnost)	25
5	Vchod řidiče – centrální zamykání, elektrická okna, vnější zrcátko	25
6	Vchod předního spolujezdce – centrální zamykání, elektrická okna, vnější zrcátko	25
7	–	–
8	Rádio; CD přehrávač.	15
9	Systém navigace Volvo (možnost); Satelitní rádio Sirius (možnost); Zábava na zadních sedadlech (RSE) – možnost.	10
10	Diagnostika na palubě; Spínač světel; Senzor úhlu řízení; Modul volantu.	5
11	Zapalování; SRS; Modul řízení motoru (V8, 6 válců); Imobilizér; Modul řízení převodovky (V8, 6 válců).	7,5
12	Osvětlení stropu; Horní elektronický řídicí modul.	10
13	Otevíratelná střecha (možnost)	15
14	Bluetooth hands-free kit	5
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

O Volvo XC90 (2003-2022)

Volvo XC90 je luxusní SUV, které bylo poprvé představeno v roce 2003 a vyrábělo se až do roku 2022. Tento model je známý svou robustní konstrukcí, prostorným interiérem a vysokou úrovní bezpečnosti, což je charakteristické pro značku Volvo. Během své výroby nabízelo Volvo XC90 různé možnosti motorů, včetně benzínových, dieselových a hybridních variant, které zajišťovaly vyvážený výkon a efektivitu. Vozidlo se vyznačuje také pokročilými technologiemi a komfortními prvky, které z něj činí ideální volbu pro rodiny a náročné řidiče.

Schéma pojistkové skříňky Volvo XC90

Tato stránka zobrazuje schéma pojistkové skříňky pro Volvo XC90, která je nezbytná pro identifikaci a výměnu pojistek. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou, uvnitř kabiny a v kufru vozidla. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný a spolehlivý provoz vozidla, proto je důležité věnovat jí náležitou pozornost.
