Volkswagen Crafter (2007-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Crafter (2007–2016), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Volkswagen Crafter – schéma panelu pojistek
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Crafter je pojistka 13 v panelu pojistek motorového prostoru.

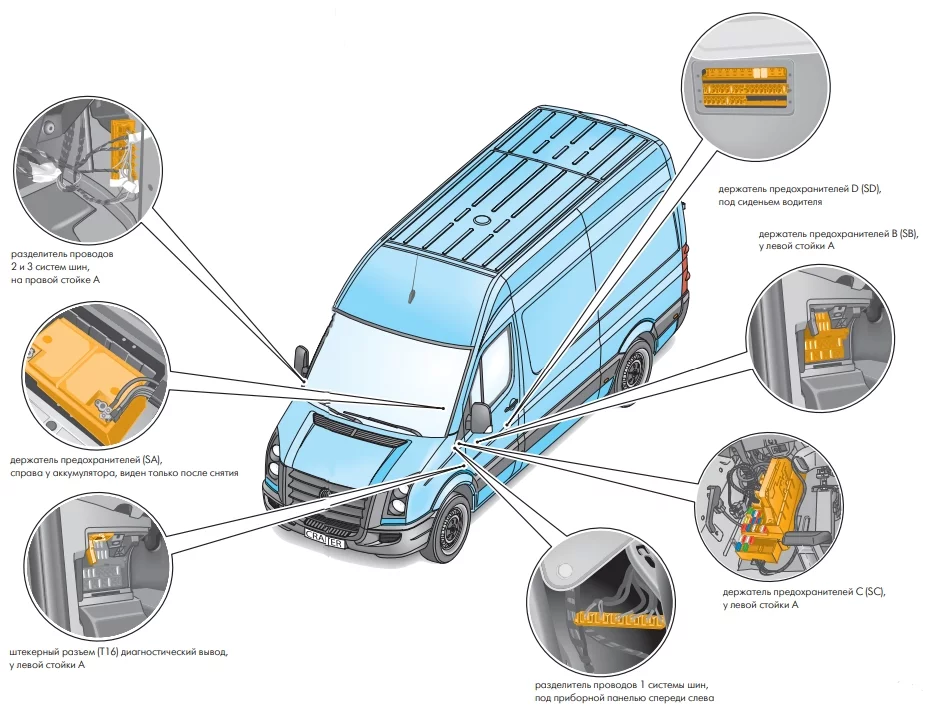

Přehled montážních bodů
- Pojistka napětí napájení terminálu 30 -S190-
- Podpora pojistky A -SA- Pojistky
- Podpora pojistky B -SB- Pojistky
- Podpora pojistky C -SC- Pojistky
- Podpora pojistky D -SD- Pojistky
- Jednotlivé pojistky pod sedadlem řidiče
Pojistky (SA) na podpoře pojistky, na baterii (2)
Pojistky na baterii
| Číslo | Ampéráž [A] | Popis |
| 1 | 80 | Jednotka automatického řízení času startování -J179- |
| 2 | 40 60/80 |
Jednotka řízení ventilátoru chladiče -J293-
(pouze v modelech s klimatizačním systémem); Ventilátor chladiče -V7- (pouze v modelech s klimatizačním systémem); Pravý ventilátor chladiče -V35- (pouze v modelech s klimatizačním systémem). |
| 3 | 80 | Jednotka řízení napájení -J519-;
Relé napájení komponentů motoru -J757-; Podpora pojistky C -SC- SC2, SC3, SC8 – SC10, SC16. |
| 4 | 150 | Pomocná baterie -A1-;
Pojistka mechanismu sklonu -S186-; (před srpnem 2006); Pojistka 1 (30) -S204- (od července 2006); Pojistka 2 (30) -S205- (od září 2006); Hlavní pojistka pro mnohé konfigurace vybavení -S245 – (před srpnem 2006); Podpora pojistky D -SD- SD23 – SD25, SD28 (od září 2006 v modelech s druhou baterií). |
| 5 | 150 | Terminál 15 relé napětí napájení -J329-;
Relé akustického signálu -J413-; Jednotka řízení napájení -J519-; Terminál 15 relé napětí napájení 2 -J681-; Pojistka start / zastavení operací -S349- (od listopadu 2011); Podpora pojistky B -SB- SB1 – SB18 Podpora pojistky C -SC- SC4 – SC7, SC11 – SC15, SC17 – SC25 |
| 6 | – | Relé výboje terminálu 15 -J404-;
Relé napětí napájení 1 -J701- (od listopadu 2013); Relé výboje 2 pro terminál 15 -J817- (pouze pro modely v hmotnostní třídě 3,8 t); Relé výboje 3 pro terminál 15 -J896- (po listopadu 2011); Pojistka vyhřívaného čelního skla -S127-; Pojistka 1 -S131- (po listopadu 2011); Pojistka 1 (30) -S204- (před červnem 2006); Podpora pojistky D -SD- SD10 – SD33, SD42. |
| 7 | 150 | Pomocný prvek vytápění vzduchu -Z35- |

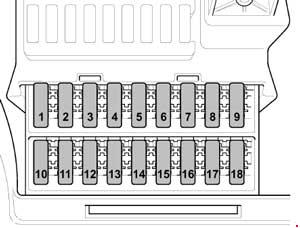

Pojistky (SB) na podpoře pojistek B, sloupec A vlevo (3)
Pojistka na sloupci A vlevo.
| Číslo | Ampéráže [A] | Popis |
| 1 | 25 | Ovladač dveří řidiče -J386- |
| 2 | 10 | Diagnostické připojení -U31- |
| 3 | 25 | Řídicí jednotka ABS -J104- |
| 4 | 40 | Řídicí jednotka ABS -J104- |
| 5 | – | -Nepoužívá se- |
| 6 | 7.5 | Jednotka hodnocení úrovně prostředku
redukujícího -G698- (od listopadu 2008 do května 2009); Jednosměrný ventil pro redukující prostředek -N473- (od listopadu 2008 do května 2009); Čerpadlo pro redukující prostředky -V437- (od listopadu 2008 do května 2009); – Nepoužívá se – (od května 2009) Jednotka napájení pro systém dávkování redukujícího prostředku -GX19- (od listopadu 2013); Řídicí jednotka senzoru NOx -J583- (od listopadu 2013); Relé 1 pro napájení napětí -J701- (od listopadu 2013); Senzor NOx 2 řídicí jednotka -J881- (od listopadu 2013 r.) Relé systému dávkování redukujícího prostředku -J963- (od listopadu 2013 r.); Čerpadlo redukujícího prostředku -V437- (od listopadu 2013 r.). |
| 7 | 30 | Čerpadlo systému postřiku světlometů -V11- |
| 8 | 15 | Otáčivý spínač systému světel a
sirény -E11- (od července 2006 r.); Otáčivý spínač světla -E162- (od července 2006 r.); Akustický signál -H12-; Relé systému upozornění 1 -J460-; Relé systému sirény 2 -J645- (od července 2006 r.). |
| 9 | 10 | Relé směrových světel na střeše -J436-
(od května 2007 r.). |
| 10 | 15 | Rádio -R- Řídicí jednotka s displejem pro rádio a navigaci -J503- |
| 11 | 7.5 | Řídicí jednotka elektroniky
mobilního telefonu -J412-; Řídicí jednotka tachografu -J621-. |
| 12 | 30 | Výstupní spínač topení/teplého -E16-;
Relé ventilátoru čerstvého vzduchu -J13-; Ovladač ventilátoru čerstvého vzduchu -J126-; Ventilátor čerstvého vzduchu -V2-; |
| 13 | 7.5 | Předvolený hodinový spínač -E111-;
Dálkové ovládání pro ohřívač chladicí kapaliny -R149-; |
| 14 | 30 | Řídicí jednotka centrálního panelu
přístrojové desky -J819- |
| 15 | 10 | Spínač osvětlení oblasti
nákladu -E481-; (do října 2008 r.); Nepoužívá se. |
| 16 | 10 | Výstupní spínač topení/teplého -E16-;
Modul řízení A/C -J301-; Výměník CD -R41-. |
| 17 | 10 | Spínač vnitřního osvětlení -E599-;
Spínač vnitřních zadních světel -E6- (od listopadu 2012 do května 2013). |
| 18 | – | Nepoužívá se |

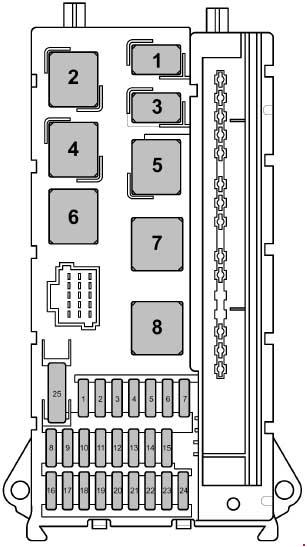

Pojistky (SC) na podpoře pojistek C, na sloupci A vlevo (4)
Pojistka na sloupci A vlevo.
| Číslo | Ampéráže [A] | Popis |
| 1 | 15 | Klakson s vysokým tónem -H2- |
| 2 | 25 | Elektronická blokace zapalování -D9-;
El. kontrolovat. spínač. zámek CU -J764- |
| 3 | 10 | Elektronická blokace zapalování -D9-;
Řídicí jednotka v panelu přístrojů -J285-; Řídicí jednotka motoru -J623- (od května 2012 r.). |
| 4 | 5 | Spínač světla -E1-;
Řídicí jednotka pro centrální panel přístrojů -J819- |
| 5 | 30 | Motor stěrače čelního skla -V- |
| 6 | 15 | Čerpadlo tlaku systému napájení -G6- |
| 7 | 5 | Řídicí jednotka elektroniky sloupku řízení -J527- |
| 8 | 20 | Řídicí jednotka motoru -J623- |
| 9 | 20 25 |
Pojistka 6 na podpěře pojistek B -SB6-
(od listopadu 2008 do května 2009); Podpěra pojistek D -SD- SD34 – SD36 (od května 2009 do listopadu 2013). |
| 10 | 10 | Průtokoměr vzduchu -G70- (od května 2012 r.);
Jednotka hodnocení úrovně redukčního média -G698- (od května 2012 r.); Ohřívací prvek odpařovače olejové vany -N79- (od května 2012 r.); Ventil pro regulaci tlaku paliva -N276-; Ventil pro recirkulaci výfukových plynů v chladiči -N345- (od května 2012); Jednosměrný ventil pro redukční médium -N473- (od května 2012); Čerpadlo chladiče s recirkulací výfukových plynů -V400- (od května 2012); Čerpadlo pro redukční médium -V437- (od května 2012). |
| 11 | 15 | Relé přetížení 2 pro terminál 15 -J817-
(pouze pro modely v hmotnostní třídě 3,8 t); Pojistka 1 na podpěře pojistek D -SD1-; Pojistka 2 na podpěře pojistek D -SD2-; |
| 12 | 10 | Řídicí jednotka airbagu -J234- |
| 13 | 15 | Spínač světla v odkládací schránce -E26-;
Zapalovač cigaret -U1- |
| 14 | 5 | Spínač světel -E1-;
Řídicí jednotka v panelu přístrojů -J285-; Diagnostické připojení -U31-. |
| 15 | 5 | Spínač výstupu vytápění/tepla -E16-;
Regulátor nastavení úhlu světlometů -E102-; Motor pro ovládání úhlu světlometu vlevo -V48-; Motor pro ovládání úhlu světlometu vpravo -V49-. |
| 16 | 10 | Hlavní spínač systému stop/start -E101-;
Spínač neutrálních pozic převodovky -F365-; Senzor hladiny a teploty oleje -G266-; Relé palivového čerpadla -J17-; Relé nepřetržité cirkulace chladicí kapaliny -J151-; Automatická řídicí jednotka času zapnutí -J179-; Napětí na terminálu 50 relé napájení -J682-; Relé startovacího motoru 1 -J906- (od listopadu 2013 r.); Relé startovacího motoru 2 -J907- (od listopadu 2013 r.); Elektroventil pro regulaci tlaku náplně -N75-; Ventil cirkulace chladicí kapaliny -N214-; Ventil výfukového ventilu -N220- (od listopadu 2013); Ventil pro dávkování paliva -N290-; Přepínací ventil chladiče výfukových plynů s recirkulací -N345-; Vytápění lambda sondy -Z19-. |
| 17 | 10 | Řídicí jednotka airbagu -J234- |
| 18 | 7.5 | Spínač brzdových světel -F-
(od července 2006 do listopadu 2011); Spínač brzdového pedálu -F63- (od července 2006 do listopadu 2011); Relé výfuku pro terminál 15 -J404-; Stabilizátor napětí -J532- (od listopadu 2011); Relé pro speciální konstrukce, terminál 15 -J821- (od listopadu 2011 r.); Relé přetížení 3 pro terminál 15 -J896- (od listopadu 2011 r.); |
| 19 | 7.5 | Řídicí jednotka napájení -J519-
(Vnitřní osvětlení) |
| 20 | 25 | Řídicí jednotka napájení -J519- |
| 21 | 5 | Měřicí přístroj hmotnosti vzduchu -G70-
Řídicí jednotka motoru -J623- |
| 22 | 5 | Spínač brzdových světel -F- (před červnem 2006);
Spínač brzdového pedálu -F63- (před červnem 2006); Senzor bočního zrychlení -G200- (od července 2006); Senzor podélného zrychlení -G251- (od července 2006); Řídicí jednotka ABS -J104- (Od července 2006). |
| 23 | 25 | Startovací motor -B-;
Řídicí jednotka napájení -J519- |
| 24 | 10 | -Rezerva Kl. 15-;
Řídicí jednotka regulace baterie -J840- (od května 2013 r.). |
| 25 | 30 | -Zásuvka 12-V -U5- |
Pojistky jednotlivé pod sedadlem řidiče (pojistky pro speciální vozidla do května 2013 )
A – Pojistka mechanismu sklápění -S186- do srpna 2006.
A – Pojistka 1 (30) -S204- (uvolňovací zařízení / druhá baterie)
A – Pojistka 2 (30) -S205- po září 2006 (Nakládací plošina / sklápěcí na tři strany / retardér)
A – Hlavní pojistka pro mnoho konfigurací vybavení -S245- Do srpna 2006
Pojistky jednotlivé pod sedadlem řidiče (pojistky pro speciální vozidla po květnu 2013 )
A – Pojistka 1 (30) -S204- (uvolňovací zařízení / druhá baterie)
A – Pojistka 2 (30) -S205- (nakládací plošina / sklápěcí na tři strany / uvolňovací zařízení)
Pojistka 1 -S131-
A – Pojistka denních světel -S220- (pouze Achleitner)
B – Pojistka 1 -S131- (kompresor stlačeného vzduchu)

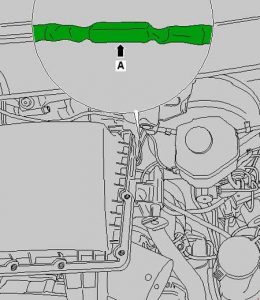

Pojistka napětí napájení konektoru 30 -S190- (1)
A – Pojistka napětí napájení konektora 30 -S190- (na úseku vedení mezi alternátorem a startérem)
O Volkswagen Crafter (2007-2016)
Volkswagen Crafter, vyráběný v letech 2007 až 2016, je robustní a spolehlivé užitkové vozidlo, které si získalo oblibu mezi podnikateli a řemeslníky. Tento model je známý svou prostorností a flexibilitou, což umožňuje přizpůsobit interiér různým potřebám. Crafter nabízí několik možností motorů, včetně dieselových jednotek s různými výkony, které zajišťují efektivní spotřebu paliva a dostatečný výkon pro městskou i dálkovou přepravu. Díky své robustní konstrukci a pokročilým bezpečnostním prvkům je Crafter ideální volbou pro ty, kteří hledají spolehlivé a trvanlivé vozidlo.
Schéma pojistkové skříňky Volkswagen Crafter
Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Crafter, která je nezbytná pro správnou údržbu a opravu elektrických systémů vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Správné pochopení a používání schématu pojistkové skříňky je klíčové pro udržení bezpečnosti a funkčnosti vozidla.
