Volkswagen Tiguan (2006-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Tiguan (2006–2017), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Volkswagen Tiguan – schéma pojistkové skříňky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Tiguan je pojistka 31 v pojistkové skříňce v kabině.
Poloha
Popis
- Hlavní pojistková skříňka v komunikační skříňce
- Přepínání pojistkové skříňky.
- Pojistková skříňka v kabině.
- Pojistková skříňka relé.
Motorový prostor
Nachází se vedle baterie.
Typ 1
Schéma pojistkové skříňky
Popis
| 1 | |
| 2 | |
| 3 | 5A Řídicí jednotka napájení palubního systému |
| 4 | Řídicí jednotka ABS 30A;
Hydraulická jednotka ABS. |
| 5 | |
| 6 | 5A Řídicí jednotka přístrojové desky;
Řídicí jednotka sloupku řízení. |
| 7 | 40A Relé 2 svorky napájení 15 |
| 8 | 25A Řídicí jednotka s displejem systému rádia s navigací;
Hlavní jednotka; TV tuner; Digitální satelitní rádio tuner; Řídicí jednotka multimediálního systému; Měnič napětí. |
| 9 | 5A Řídicí jednotka elektroniky mobilního telefonu |
| 10 | 5/10A Napájecí relé;
Řídicí jednotka motoru. |
| 11 | 20A Doplňková řídicí jednotka vytápění |
| 12 | Diagnostické rozhraní datové sběrnice 5A |
| 13 | 15/30A Řídicí jednotka motoru |
| 14 | 5A Regulátor tlaku paliva;
Ventil pro dávkování paliva; Zapalovací cívky. |
| 15 | 5/10/15A Elektromagnetická spojka pro napájecí ventilátor;
Vytápění lambda sondy; Vytápění lambda sondy 1 po katalyzátoru; Diagnostická pumpa palivového systému; Relé palivové pumpy; Kontrolér žhavicích svíček; Relé elektrické palivové pumpy 2. |
| 16 | 30A Řídicí jednotka napájení palubního systému |
| 17 | 15A Relé sirény pro varování |
| 18 | 30A Zesilovač pro digitální audio systém |
| 19 | Řídicí jednotka motoru stěrače 30A |
| 20 | 10A Regulátor tlaku paliva;
Čerpadlo cirkulace chladicí kapaliny. |
| 21 | 10/20A Ohřívač lambda sondy;
Řídicí jednotka čerpadla paliva. |
| 22 | 5A Senzor polohy pedálu spojky |
| 23 | 10A Elektromagnetický ventil pro omezení tlaku přeplňování;
Přepínací ventil chladiče recirkulace výfukových plynů; Regulátor tlaku paliva; Měřicí přístroj hmotnosti vzduchu. |
| 24 | 10A Kontrolér ventilátoru chladiče;
Relé topení; Relé dodatečného chladicího čerpadla; Relé výkonu; Elektromagnetický ventil pro omezení tlaku přeplňování; Elektromagnetický ventil 1 absorpčního systému; Ventil 1 variabilní fáze rozvodu; Ventil recirkulace vzduchu přeplňování; Škrticí ventil sání; Čerpadlo cirkulace 2 chladicí kapaliny; Čerpadlo cirkulace chladicí kapaliny; Relé čerpadla paliva. |
| 25 | Řídicí jednotka ABS 40A |
| 26 | 30A Řídicí jednotka napájení palubního systému |
| 27 | Nepoužívá se |
| 28 | Řídicí jednotka žhavicích svíček 50A |
| 29 | 50A Tepelná pojistka 1 pro regulaci polohy sedadla řidiče;
Pojistky 54 – 57 v kabině. |
| 30 | 50A Relé pro uvolnění kontaktu X |
- A1 – Relé hlavních obvodů startování (diesel)
- A2 – Relé kontroly motoru (EC) (diesel)

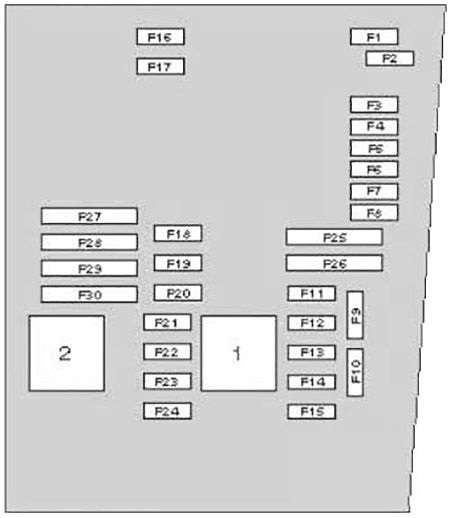

Typ 2
Popis
| 1 | 15A Blok Mechatronický KP DSG |
| 2 | Řídicí jednotka ABS 30A |
| 3 | Relé klaksonu 15A |
| 4 | Vyhrazeno |
| 5 | 5A Řídicí jednotka napájení palubního systému |
| 6 | Vyhrazeno |
| 7 | 25A Měnič napětí;
Řídicí jednotka se zobrazením rádiového systému s navigací; Řídicí jednotka multimediálního systému. |
| 8 | 40A Relé 2 svorky napájení 15 |
| 9 | Vyhrazeno |
| 10 | 5/10A Ohřívač lambda sondy;
Elektromagnetická spojka ventilátoru napájení; Diagnostická pumpa palivového systému; Kontrolér žhavicích svíček. |
| 11 | 5A Řídicí jednotka přístrojového panelu;
Řídicí jednotka sloupce řízení. |
| 12 | 5A Řídicí jednotka elektroniky mobilního telefonu |
| 13 | 5/10A Řídicí jednotka motoru |
| 14 | 15/30A Řídicí jednotka motoru |
| 15 | Diagnostické rozhraní datové sběrnice 5A |
| 16 | 10A Elektromagnetický ventil pro omezení tlaku přeplňování;
Přepínací ventil chladiče recirkulace; Proudový senzor vzduchu; Regulátor tlaku paliva. |
| 17 | 10/15A Ventil pro regulaci tlaku paliva;
Čerpadlo cirkulace chladicí kapaliny. |
| 18 | 10A Ohřívač lambda sondy;
20A Řídicí jednotka čerpadla paliva. |
| 19 | 30A Zesilovač pro digitální audio systém |
| 20 | 5A Senzor polohy pedálu spojky |
| 21 | 30A Dodatečná řídicí jednotka ohřívače |
| 22 | Řídicí jednotka motoru stěrače 30A |
| 23 | 10A Relé vysokého výkonu pro topení;
Relé nízkého výkonu pro topení; Relé čerpadla paliva; Čerpadlo cirkulace chladicí kapaliny 2; Řídicí jednotka ventilátoru chladiče; Relé elektrického čerpadla paliva 2; Elektromagnetický ventil pro omezení tlaku přeplňování; Ventil recirkulace vzduchu přeplňování; Elektromagnetický ventil nádrže 1; Variabilní ventil 1 systémů rozvodu; Ventil škrticí klapky sacího potrubí; Relé výkonu Motronic 2; Spínač brzdových světel. |
| 24 | 20A Zapalovací cívky;
15A Ventil pro dávkování paliva. |
| 25 | 30A Řídicí jednotka palubního napájení |
| 26 | 30A Řídicí jednotka palubního napájení |
| 27 | 50A Relé pro vypouštění kontaktu X |
| 28 | Řídicí jednotka žhavicích svíček 50A |
| 29 | 50A Tepelná pojistka 1 pro regulaci polohy sedadla řidiče;
Pojistky 54 – 57 v kabině. |
| 30 | 40A Řídicí jednotka ABS (čerpadlo) |
Hlavní pojistky
Popis
- 200A – Generátor
- 80A – Řídicí jednotka asistence řízení
- 50A – Pojistka 40 v pojistkové skříňce
- 50A – Řídicí jednotka ventilátoru chladiče
- 80A – Pojistková skříňka
- 70A – Kontrolér ventilátoru chladiče, relé vytápění s vysokým výkonem
- Vyhrazeno
- 40A – Relé vytápění s nízkým výkonem

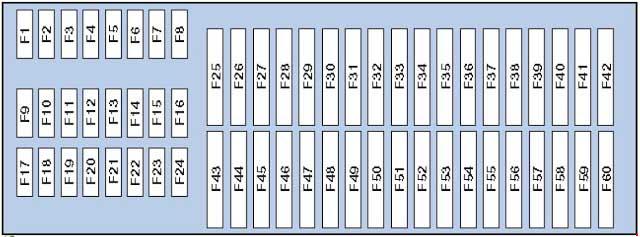

Kabina
Pojistková skříňka
Popis
| 1 | Není použito |
| 2 | Není použito |
| 3 | Není použito |
| 4 | Není použito |
| 5 | Není použito |
| 6 | Není použito |
| 7 | Není použito |
| 8 | Není použito |
| 9 | 5A Řídicí jednotka airbagu;
Kontrolní kontrolka vypnutá; Airbag předního spolujezdce. |
| 10 | 10A Řadič pohonu všech kol |
| 11 | 5A Řídicí jednotka autopilota nebo asistenta parkování |
| 12 | 10A Řídicí jednotka levého reflektoru s výbojkou |
| 13 | 5A Senzor vysokého tlaku;
Vnitřní elektrochromatické zrcadlo; Spínač couvacích světel; Odpor vytápění trysky ostřikovače; Tlačítko AUTO HOLD; Kontrolní kontrolka AUTO HOLD; Řadič rozpoznávání obsazenosti sedadla; Přední kamera asistenčních systémů pro řidiče; Senzor hladiny a teploty motorového oleje; ASR a Tlačítko pro deaktivaci ESP; Tlačítko jízdního programu. |
| 14 | 10A Řídicí jednotka asistence řízení;
Řídicí jednotka sledování polohy vozidla; Relé startovacího motoru; Elektronická řídicí jednotka tlumičů; Řídicí jednotka detekce přívěsu; Spínač Tiptronic; Diagnostické rozhraní datové sběrnice; Řídicí jednotka přístrojové desky; Řídicí jednotka vytápění; Spínač světla; Řídicí jednotka motoru; Řídicí jednotka ABS. |
| 15 | 10A Relé pro provoz dodatečného vytápění;
Měnič napětí; Řídicí jednotka adaptivního osvětlení a regulace světelného toku reflektorů; Měřič hmotnosti vzduchu; Diagnostický konektor; Řídicí jednotka elektromechanické parkovací brzdy; Stmívač spínačů a podsvícení přístrojové desky; Odpor vytápění ventilačního systému olejové vany; Kontrola korektoru reflektoru motoru; Aktuátor korektoru pravého reflektoru. |
| 16 | 10A Řídicí jednotka pravého reflektoru s výbojkou |
| 17 | 5A Řídicí jednotka přístrojové desky |
| 18 | 5A Řídicí jednotka pro elektroniku mobilního telefonu;
Řídicí jednotka multimediálního systému; Senzor magnetického pole pro kompas. |
| 19 | 7.5A Řídicí jednotka sloupku řízení |
| 20 | 5/7,5A Řídicí jednotka monitorování tlaku pneumatik;
Přijímač rádiového signálu pro dodatečné vytápění chladicí kapaliny; Relé vyhřívaného zadního skla; Relé dvoutónového klaksonu; Řídicí jednotka ABS; Spínač Tiptronic; Řídicí jednotka automatické převodovky; Řídicí jednotka klimatizace; Řídicí jednotka Climatronic; Řídicí jednotka vytápění. |
| 21 | 7,5 / 15A Řadič napájení palubního systému;
Řadič předních dveří spolujezdce; Řadič zadních pravých dveří. |
| 22 | 5A Řídicí jednotka napájení palubního systému;
Výstražná siréna; Vnitřní senzor. |
| 23 | 10A Senzor deště a světla;
Spínač světla; Řídicí jednotka sledování polohy vozidla; Řídicí jednotka autorizace vstupu a startování; Řídicí jednotka couvací kamery; Senzor magnetického pole pro kompas; Tlačítko elektromechanické parkovací brzdy; Diagnostický konektor. |
| 24 | 10A Řadič dveří řidiče;
Řadič zadních levých dveří. |
| 25 | 5/20A Multifunkční spínač;
Řídicí jednotka automatické převodovky; Mechatronická jednotka DSG. |
| 26 | Není použito |
| 27 | Není použito |
| 28 | 40A Relé pro provoz dodatečného vytápění;
Řídicí jednotka vytápění; Řídicí jednotka klimatizace. |
| 29 | 15A Motor stěrače zadního skla |
| 30 | Není použito |
| 31 | 20A Zapalovač cigaret a zásuvka 12V |
| 32 | Nepoužívá se |
| 33 | Nepoužívá se |
| 34 | Nepoužívá se |
| 35 | Nepoužívá se |
| 36 | Nepoužívá se |
| 37 | Nepoužívá se |
| 38 | 10A Řídicí jednotka elektronického ovládání zámku sloupku řízení |
| 39 | 20A Relé pro systém čištění světlometů |
| 39 | 15A Řídicí jednotka rozpoznávání přívěsu a příprava na tažné zařízení |
| 40 | 15A Řídicí jednotka rozpoznávání přívěsu |
| 41 | 15A Řídicí jednotka rozpoznávání přívěsu |
| 42 | 20A Řídicí jednotka rozpoznávání přívěsu |
| 43 | 25A Ovladač posuvné střechy |
| 44 | 25A Elektromechanická řídicí jednotka parkovací brzdy |
| 45 | 25A Relé ventilátoru ventilace;
Relé vyhřívaného zadního skla. |
| 46 | 30A Ovladač dveří řidiče;
Ovladač zadních levých dveří. |
| 47 | 30A Řídicí jednotka předních dveří pasažéra;
Řídicí jednotka zadních pravých dveří. |
| 48 | 20A Relé palivové pumpy |
| 49 | 20A Řídicí jednotka napájení palubního systému |
| 50 | 25A Elektromechanická řídicí jednotka parkovací brzdy |
| 51 | 40A Řídicí jednotka ventilátoru ventilace |
| 52 | 20/30A Řídicí jednotka vyhřívání předního sedadla |
| 53 | 20/30A Relé pro systém čištění světlometů |
| 54 | 30A Invertor se zásuvkou, 12V – 230V |
| 55 | 15A Spínač nastavení bederní opěrky sedadla řidiče |
| 56 | 15A Řídicí jednotka elektronického systému kontroly odpružení |
| 57 | 25A Řídicí jednotka otevírací střechy |
| 58 | 1A Kontrolka upozornění na tažné zařízení (uzamčené) |
| 59 | Řídicí jednotka s displejem pro rádiový systém s navigací |
| 60 | Nepoužívá se |

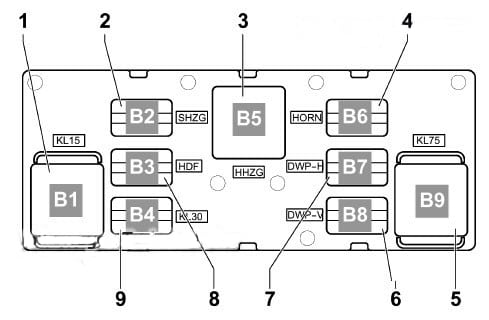

Pojistková skříňka relé
Popis
- Termín relé výkonu 15 2, -J681-, (460) Zásuvka B1
- Vyhřívané relé vnějších zrcátek -J99- (449) Zásuvka B2
- Relé vyhřívaného zadního skla -J9- (53) Zásuvka B5
- Relé dvoutónového klaksonu -J4- (449) Zásuvka B6
- Relé výstupu kontaktu X -J59- (460) Slot B9
- Dvojité relé čerpadla ostřikovače 2 -J730- (404) Zásuvka B8
- Relé 1 pro dvojité čerpadlo ostřikovače -J729- (404) Zásuvka B7
- Vyhrazená zásuvka B3
- Relé výkonu 2 svorka 30 -J689- (449) Zásuvka B4
Popis
- Pomocné relé ohřívače
- Relé startovacího motoru
- –
- Relé ventilátoru ohřívače
- Relé alarmu proti krádeži / relé čerpadla ostřikovače světlometů
- Relé čerpadla paliva (FP)
- Relé ohřívače kapaliny chlazení motoru 1
- Relé čerpadla kapaliny chlazení motoru – některé modely, relé čerpadla paliva (FP) – některé modely, pomocné čerpadlo paliva ohřívače – některé modely
- Relé ohřívače kapaliny chlazení motoru 2.
