Volkswagen Jetta VI (2011-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Jetta VI (2011–2017), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každého fusible.
Volkswagen Jetta 6 – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Jetta je pojistka F30 v pojistkové skříňce v prostoru pro cestující.
Poloha řídicích jednotek
Popis
| 1 | Elektronická řídicí jednotka ABS |
| 2 | Elektronická řídicí jednotka klimatizace |
| 3 | Baterie |
| 4 | Diagnostický konektor (DLC) |
| 5 | Diagnostická jednotka |
| 6 | Ovladač dveří řidiče |
| 7 | Elektrický ovladač levých zadních dveří |
| 8 | Elektrická řídicí jednotka dveří spolujezdce |
| 9 | Elektrická řídicí jednotka pravých zadních dveří |
| 10 | Modul elektronické kontroly motoru (ECM) |
| 11 | Pojistková skříňka / relé, motorový prostor |
| 12 | Pojistková skříňka / relé, přístrojová deska 1 |
| 13 | Pojistková skříňka / relé, přístrojová deska 2 |
| 14 | Řídicí skříňka žhavicích svíček – pod pojistkou motoru / skříňka relé |
| 15 | Řídicí jednotka orientace světlometů |
| 16 | Odpor motoru ventilátoru topení – vedle motoru ventilátoru topení |
| 17 | Klaksón |
| 18 | Modul řízení spínače zapalování (vybrané modely) – v pojistkové skříňce / relé na přístrojové desce 2 |
| 19 | Dálkové ovládání pro centrální zamykání a startování motoru |
| 20 | Multifunkční řídicí jednotka – funkce: systém proti krádeži, centrální zamykání, systém nabíjení, řídicí jednotky funkcí dveří, elektrická kontrola zatížení, vnější světla, světla pro nohy, otvírač víčka nádrže na palivo, čerpadlo paliva, vyhřívání zpětných zrcátek, odmrazovač zadního okna, klaksón, imobilizér, směrovky / výstražná světla, osvětlení přístrojové desky, vnitřní osvětlení, dálkové ovládání pro centrální zamykání a startování motoru, senzor deště / slunečního světla, brzdová světla, stěrač / ostřikovač čelního skla |
| 21 | Jednotka řízení parkovacího systému |
| 22 | Kontrolér asistence řízení – na sloupku řízení |
| 23 | Kontrolér vyhřívání sedadla – pod sedadlem řidiče |
| 24 | Jednotka řízení elektroniky sloupku řízení |
| 25 | Jednotka řízení zámku sloupku řízení |
| 26 | Jednotka řízení elektroniky SRS |
| 27 | Jednotka řízení elektrického vybavení přívěsu |
| 28 | Modul řízení elektronické převodovky (TCM) (převodovka DSG) |
| 29 | Modul řízení elektronické převodovky (TCM) – s automatickou převodovkou |
| 30 | Blok stabilizátoru napětí |
Prostor pro cestující
Pojistková skříňka

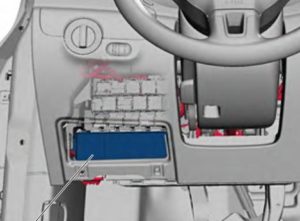

Nachází se pod volantem vlevo.
Popis

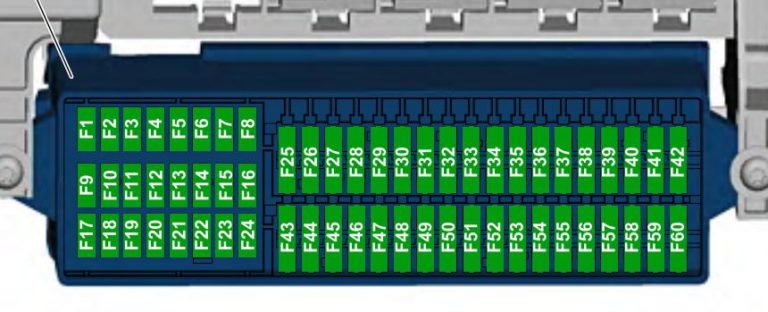

Typ 1
| F1 | |
| F2 | (5A) Zámek sloupku řízení |
| F3 | (10A) Přístrojová deska |
| F4 | |
| F5 | |
| F6 | (10A) Multifunkční modul |
| F7 | (5A) Relé mlhových světel (pouze AW0);
Stmívače spínačů a přístrojové desky (pouze AW0); Osvětlení registrační značky; Řídicí jednotka napájení palubního systému (pouze AW1). |
| F8 | (7,5 A) Spínač čerpadla ostřikovače čelního skla a světlometů;
Čerpadlo ostřikovače. |
| F9 | (5A) Systém SRS;
Airbag. |
| F10 | (10A) Spínač pravého sloupku řízení |
| F11 | |
| F12 | |
| F13 | (5A) Elektrochromatické zrcátko;
Senzor světla; Kontrolér parkovací asistence; Senzor znečištění vzduchu; Senzor vysokého tlaku; Kontrolér klimatizace Climatronic; Senzor tlaku pneumatik; Spínač světel zpátečky; Odpor ohřevu trysky levého ostřikovače; Odpor ohřevu trysky pravého ostřikovače. |
| F14 | (10A) Spínač levého sloupku řízení;
Řídicí jednotka ABS; Spínač světel; Řídicí jednotka čerpadla paliva. |
| F15 | (10A) Stmívače spínačů a přístrojové desky;
Kontrola orientace světlometů; Pomocné relé topení; Měřič hmotnosti vzduchu; Odpor ohřevu ventilace podvozku; Levý světlomet; Motor kontroly vyrovnávání levého světlometu; Pravý světlomet; Motor kontroly orientace pravého světlometu. |
| F16 | (10A) Řízení motoru |
| F17 | |
| F18 | (15A) Levý světlomet |
| F19 | (15A) Pravý světlomet |
| F20 | (10A) Kontrolér automatické převodovky;
Kontrolér senzoru páky převodovky; Spínač Tiptronic; Kontrolér klimatizačního systému; Spínač zapalování a startování. |
| F21 | |
| F22 | (10A) Spínač zapalování a startování;
Pojistková skříňka převodníku; Klaksón proti krádeži; Interní senzor; Relé sirény alarmu; Relé dvoutónového klaksónu. |
| F23 | (10A) Řídicí jednotka napájení palubního systému;
Spínač světla; Senzor deště a světla; Senzor magnetického pole pro kompas. |
| F24 | (10A) Řídicí jednotka napájení palubního systému;
Řídicí jednotka adaptivního osvětlení a kontroly orientace světlometů. |
| F25 | (15A) Převodovka |
| F26 | (15A) Čerpadlo podtlaku posilovače brzd |
| F27 | |
| F28 | (40A) Ohřívač chladicí kapaliny;
Relé pomocného ohřívače. |
| F29 | (1A) Multifunkční modul |
| F30 | (20A) Zásuvka zapalovač cigaret |
| F31 | (30A) Spínač světla |
| F32 | (30A) Spínač světla |
| F33 | (40A) Spínač režimu topení a provozního režimu;
Relé ventilátoru čerstvého vzduchu; Řídicí jednotka klimatizace; Spínač ventilátoru čerstvého vzduchu. |
| F34 | (15A) Levý světlomet;
Řídicí jednotka přístrojové desky. |
| F35 | (10A) Řídicí jednotka sloupku řízení;
Řídicí jednotka přístrojové desky; Spínač klaksónu; Diagnostické rozhraní datové sběrnice. |
| F36 | (25A) Multifunkční modul |
| F37 | (15A) Levý světlomet |
| F38 | (15A) Pravý světlomet |
| F39 | (15A) Světla polohy |
| F40 | (15A) Řídicí modul přívěsu |
| F41 | (15A) Řídicí modul přívěsu |
| F42 | (20A) Řídicí modul přívěsu |
| F43 | (30A) Řídicí modul dveří pro cestující |
| F44 | (25A) Vyhřívané relé zadního okna |
| F45 | (25A) Kontrolér dveří řidiče;
Kontrolér předních dveří spolujezdce. |
| F46 | (25A) Kontrolér levých zadních dveří;
Kontrolér pravých zadních dveří. |
| F47 | (15A) Čerpadlo paliva |
| F48 | (20A) Multifunkční modul |
| F49 | (40A) Klimatizace/radiátor |
| F50 | (30A) Vyhřívaná sedadla |
| F51 | (20A) Otevíratelná střecha |
| F52 | (20A) Klaksón |
| F53 | (15A) Vyhřívaná sedadla |
| F54 | (15A) Zadní mlhová světla |
| F55 | (20A) Spínač světla;
Spínač levého sloupku řízení. |
| F56 | – |
| F57 | (15A) Audio systém;
Navigační systém. |
| F58 | (1A / 30A) Telefon vysílač-přijímač;
Invertor se zásuvkou, 12V – 230V. |
| F59 | (30A) Výstupní zesilovač audio systému |
| F60 | (30A) Topení chladicí kapaliny |
Typ 2
| F1 | (10A) Rezistor vytápění proudu stěrače |
| F2 | (5A / 7,5A) Zámek sloupku řízení |
| F3 | (10A) Přístrojová deska |
| F4 | (2A/10A) Přijímač/vysílač telefonu |
| F5 | (7,5A) Zadní levé mlhové světlo |
| F6 | (10A) Multifunkční modul;
Parkovací kamera. |
| F7 | (5A) Relé mlhových světel;
Stmívače spínače a přístrojové desky; Žárovka registrační značky. |
| F8 | (7,5 A) Spínač čerpadla stěrače předního skla a světel;
Čerpadlo stěrače. |
| F9 | (5A) Modul řízení airbagu;
(15A) Modul řízení rozpoznávání obsazenosti sedadla. |
| F10 | (10A) Spínač pravého sloupku řízení |
| F11 | (10A) Levý světlomet, (výbojkový světlomet) |
| F12 | (10A) Pravý světlomet, (výbojkový světlomet) |
| F13 | (5A) Elektrochromatické zrcátko;
Senzor světla; Kontrolér parkovací asistence; Senzor znečištění vzduchu; Senzor vysokého tlaku; Kontrolér klimatizace; Tlačítko monitorování tlaku pneumatik; Tlačítko deaktivace ASR a ESP; Spínač světel zpátečky; Spínač start-stop; Rezistor vytápění pro levou trysku stěrače; Rezistor vytápění pro pravou trysku stěrače; Spínač nastavení zrcátek; Tlačítko vytápění vnějších zrcátek; Kontrolér adaptivního osvětlení a kontroly orientace světlometů. |
| F14 | (10A) Spínač levého sloupku řízení;
Kontrolér ABS; Kontrolér čerpadla paliva; Kontrolér detekce přívěsu; Stabilizátor napětí; Invertor se zásuvkou, 12 V – 230 V; Diagnostické rozhraní datového autobusu. |
| F15 | (10A) Konektor, 16 pólů, (diagnostický konektor);
Stmívače spínače a přístrojové desky; Nastavení orientace světlometů; Relé ventilátoru čerstvého vzduchu; Měřicí přístroj hmotnosti vzduchu; Rezistor vytápění ventilace podvozku; Jednotka řízení tlumení vibrací; Levý světlomet; Orientace levého světlometu ovládací aktor; Pravý hlavní světlomet; Ovládací aktor orientace pravého světlometu. |
| F16 | (10A) Relé pomocného čerpadla chladicí kapaliny;
Čerpadlo paliva; Klíč motoru. |
| F17 | (10A) Antivirový systém a jeho relé |
| F18 | (15A) Levý světlomet |
| F19 | (15A) Pravý světlomet |
| F20 | (10A) Spínač zapalování a startování;
Spínač Tiptronic; Kontrolér automatické převodovky; Kontrolér senzora páky převodovky; Kontrolér Climatronic; Přijímač rádia ohřívače pomocné vody. |
| F21 | (15A / 20A) Jednotka řízení napájení palubního systému;
Relé dvoutónového klaksónu; Signál vysokého tónu; Signál nízkého tónu. |
| F22 | (7,5A / 20A) Spínač zapalování a startování;
Pojistková skříňka převodníku; Vnitřní senzor; Relé sirény alarmu Klaksón alarmu proti krádeži. |
| F23 | (10A) Jednotka řízení napájení palubního systému;
Spínač světla; Senzor deště a světla; Senzor magnetického pole pro kompas. |
| F24 | (10A) Modul řízení pro adaptivní osvětlení a kontrolu orientace světlometů |
| F25 | (15A) Přenos;
Výběr automatické převodovky. |
| F26 | (15A) Vakuové čerpadlo posilovače brzd |
| F27 | (1A) Spirálový kabel airbagu s posuvným kroužkem |
| F28 | (40A) Relé pro provoz pomocného ohřívače |
| F29 | (1A) Multifunkční modul, spínač zapalování a startování |
| F30 | (20A) Zásuvka pro zapalovače cigaret |
| F31 | (30A) Spínač světla |
| F32 | (20A) Spínač světla |
| F33 | (40A) Spínač režimu vytápění a provozního režimu;
Relé ventilátoru čerstvého vzduchu; Řídicí jednotka klimatizace; Spínač ventilátoru čerstvého vzduchu. |
| F34 | (15A) Žárovka levého potkávacího světla;
Žárovka pravého potkávacího světla; Řídicí jednotka přístrojové desky. |
| F35 | (10A) Řídicí modul sloupku řízení;
Diagnostické rozhraní datové sběrnice; Spínač klaksónu. |
| F36 | (25A) Multifunkční modul |
| F37 | (15A) Levý světlomet, žárovka pro denní svícení |
| F38 | (15A) Pravý světlomet, žárovka pro denní svícení vpravo |
| F39 | (20A) Relé světel na polohu |
| F40 | (15A) Řídicí jednotka přívěsu |
| F41 | (15A) Řídicí jednotka přívěsu |
| F42 | (20A) Řídicí jednotka přívěsu |
| F43 | (30A) Řídicí jednotka dveří spolujezdce |
| F44 | (30A) Vyhřívané relé zadního okna;
Vyhřívané zadní okno; Řídicí jednotka napájení palubního systému. |
| F45 | (30A) Řídicí jednotka dveří řidiče;
Řídicí jednotka předních dveří spolujezdce. |
| F46 | (30A) Kontrolér levých zadních dveří;
Kontrolér pravých zadních dveří. |
| F47 | (15A) Čerpadlo paliva |
| F48 | (20A) Multifunkční modul |
| F49 | (40A) Ventilátor čerstvého vzduchu;
Řídicí jednotka Climatronic. |
| F50 | (30A) Vyhřívaná sedadla |
| F51 | (20A) Otevřená střecha |
| F52 | (20A) Klaksón |
| F53 | (15A) Spínač nastavení bederní opěrky sedadla řidiče |
| F54 | (15A) Relé mlhových světel |
| F55 | (20A) Spínač světla;
Spínač levého sloupku řízení. |
| F56 | (10A) Elektrický pohon a elektronika řízení výkonu |
| F57 | (15A/25A) Audio systém, navigační systém |
| F58 | (30A) Invertor se zásuvkou, 12V |
| F59 | (15A) Relé deaktivace ventilátoru;
Baterie. |
| F60 | (30A) Řídicí jednotka pomocného vytápění |
Pojistková skříňka

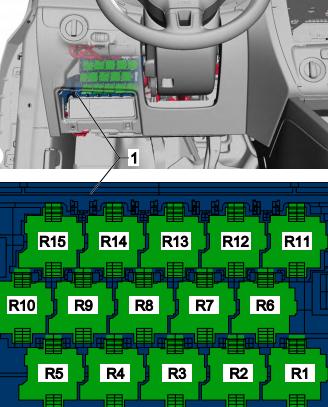

Nachází se nad pojistkovou skříňkou.
Typ 1
Popis
- Převodník, E-Box nízký, (AW0)
- Relé ventilátoru sání
- Relé provozu pomocného topení
- Relé čerpadla paliva (FP), relé napájení prvků motoru, relé pomocného čerpadla chladicí kapaliny
- Relé světel polohy
- Relé ventilátoru sání
- Terminál 75 relé napájení 1
- Relé signálu se dvěma tóny, relé stěrače světlometů
- Relé napájení (terminál 50)
- Terminál 15, relé výkonu 2
- Relé vyhřívání zadního okna
- Relé čerpadla paliva 2, relé odolné vůči teplu, relé vstřikovače studeného startování, relé zaplavení paliva
- Relé napájení (terminál 50)
- Terminál 15, relé výkonu
- Relé mlhových světel
Typ 2
Popis
- R1 – Relé signálu se dvěma tóny, relé stěrače světlometů
- R2 – relé napájení (terminál 50), relé startování 2
- R3 – Relé čerpadla paliva, relé studeného startování
- R4 – Relé cirkulačního čerpadla chladicí kapaliny, relé čerpadla paliva
- R5 – Terminál 75, relé výkonu 1
- R6 – Relé napájení (terminál 50), relé startování
- R7 – Terminál 15, relé výkonu
- R8 – Relé světel polohy
- R9 – Terminál 15, relé výkonu 2
- R10 – Terminál 75, relé výkonu 1, změna kroku
- R11 – Relé mlhových světel, relé ventilátoru
- R12 – Převodník
Motorový prostor

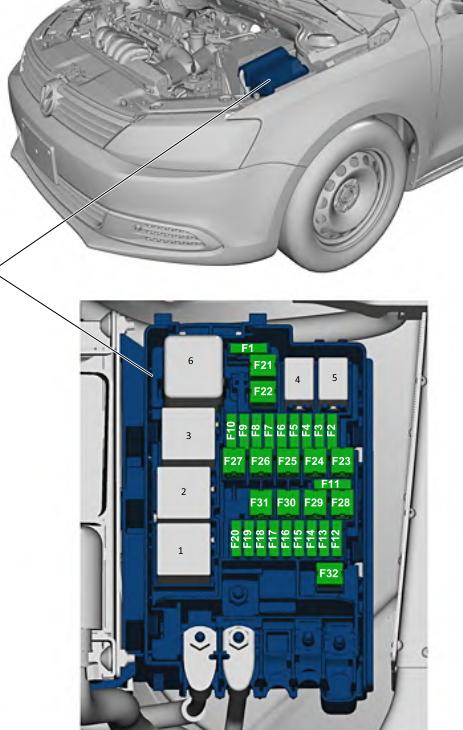

Nachází se vpravo vedle baterie a je zakrytý ochranou.
Popis
| F1 | |
| F2 | (10A/15A) Řízení motoru;
Relé výkonu elektroniky motoru. |
| F3 | (5A) Motor ventilátoru chlazení;
Relé vytápění. |
| F4 | (5A/10A/15A) Řízení motoru;
Čerpadlo chladicí kapaliny; Ohřívač lambda sondy. |
| F5 | (5A/10A/20A) Ohřívač lambda sondy;
Diagnostické čerpadlo napájení; Měřicí přístroj hmotnosti vzduchu; Vakuové čerpadlo posilovače brzd. |
| F6 | (5A/10A/15A) Diagnostické čerpadlo palivového systému;
Uzavírací ventil palivové nádrže; Relé čerpadla sekundárního vzduchu. |
| F7 | (5A / 20A) Řízení motoru (zapalovací cívka);
Regulátor tlaku paliva. |
| F8 | (10A) Řízení motoru (klapka, Wastegate ventil, regulátor tlaku spojky) |
| F9 | (5A/15A) Kontrolér žhavicích svíček;
Relé palivového čerpadla. |
| F10 | (5A) Senzor rychlosti;
Spínač brzdového světla; Relé asistence brzdy. |
| F11 | |
| F12 | (5A / 20A) Čerpadlo cirkulace chladicí kapaliny;
Zapalovací cívka. |
| F13 | (5A) Čerpadlo vody;
(20A) Relé posilovače brzd. |
| F14 | (5A) Řízení motoru, hlavní relé |
| F15 | (30A) Pojistková skříňka regulátoru napětí |
| F 16 | (30A) Systém ABS/ESP |
| F17 | (30A) Přenos |
| F18 | (20A) Mechatronická jednotka převodovky DSG |
| F19 | (1A) Multifunkční modul |
| F20 | (30A) Relé stěračů a ostřikovačů skel |
| F21 | (50A) Čerpadlo vytlačovaného vzduchu |
| F22 | (40A) Pomocné vytápění vzduchu |
| F23 | (40A) Systém ABS/ESP |
| F24 | (50A) Modul řízení přívěsu |
| F25 | (50A) Hlavní obvody zapalování, terminál 15 relé výkonu |
| F26 | (60A) Zapalovací svíčky;
(40A) Relé čerpadla sekundárního vzduchu. |
| F27 | (50/60A) Motor ventilátoru chlazení |
| F28 | (40A) Multifunkční modul |
| F29 | (40A) Multifunkční modul |
| F30 | (50A) Pomocné obvody |
| F31 | (30A) Výstupní zesilovač audio systému |
| F32 | (40A) Vytápění chladicí kapaliny |
Přiřazení relé
- Relé čerpadla sekundárního vzduchu
- Relé čerpadla chladicí kapaliny
- Relé napájení vzduchu, relé napájení terminálu 30
- –
- –
- Relé zapalovací svíčky

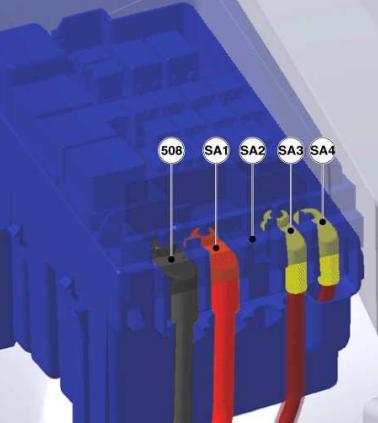

Oddělení pojistek
Pojistky s vysokým výkonem ve formě pojistek s roztavením se nacházejí na boku.
Popis
- 508 – závitový spoj (30) na přepínacím bloku
- SA1 – Generátor 200A
- SA2 –
- SA3 – 80A Kontrola
- SA4 – Salón 80A, cl. 30, pojistky napájení
O Volkswagen Jetta VI (2011-2017)
Volkswagen Jetta VI, vyráběný v letech 2011 až 2017, je oblíbený model střední třídy, který nabízí kombinaci stylu, pohodlí a spolehlivosti. Tento model je známý svým elegantním designem a prostorným interiérem, který poskytuje dostatek místa pro pasažéry i zavazadla. Jetta VI byla dostupná s různými motorizacemi, včetně benzínových a dieselových motorů, které nabízejí vyvážený poměr výkonu a spotřeby paliva. Díky svým jízdním vlastnostem a moderním technologiím se Jetta VI stala oblíbenou volbou mezi řidiči, kteří hledají spolehlivé a efektivní vozidlo pro každodenní použití.
Schéma pojistkové skříňky Volkswagen Jetta VI
Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Jetta VI, která je klíčová pro identifikaci a údržbu elektrických komponentů vozidla. V typickém případě se pojistková skříňka nachází v interiéru vozidla, obvykle pod přístrojovou deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je nezbytná pro správné fungování vozidla a její správná údržba může předejít mnoha problémům.
