Volkswagen Passat B5 (1996-2005) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Passat B5 (1996–2005), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Umístění pojistek a relé
Pojistková skříňka se nachází na levé straně prostoru pro cestující.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Passat B5 (1996-2005) je pojistka 33 v pojistkové skříňce.

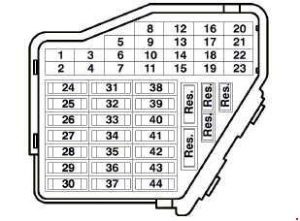

Pojistková skříňka se nachází na levé straně prostoru pro cestující
| Číslo | Ampéráž [A] | Popis |
| 1 | 5 | Tryska vyhřívaného stěrače |
| 2 | 10 | Systém signalizace odbočení |
| 3 | – | Nepoužívá se |
| 4 | 5 | Osvětlení registrační značky |
| 5 | 10 | Elektrická sedadla;
Klimatizace; Telematika; Multifunkční volant; Otevíratelná střecha; Nastavení zrcátka; HomeLink. |
| 6 | 5 | Modul komfortu systému komfort |
| 7 | 10 | ABS;
Systém kontroly rychlosti; Řídicí jednotka motoru. |
| 8 | 5 | Automatické nastavení předních světlometů |
| 9 | 5 | Asistence při parkování |
| 10 | 5 | CD měnič;
Telematika; Multifunkční volant; Navigace; Rádio. |
| 11 | 5 | Elektrická sedadla s pamětí |
| 12 | 10 | B+ (pozitivní napětí baterie)
pro připojení dat (DLC) |
| 13 | 10 | Brzdová světla |
| 14 | 10 | Systém modulů komfortu |
| 15 | 10 | Přístroje. palubní deska, klimatizace;
Automatická převodovka. |
| 16 | 5 | ABS;
Senzor úhlu řízení. |
| 17 | 10 15 |
Napájecí zdroj;
Telematika, |
| 18 | 10 | Pravý hlavní světlomet, dálkové světlo |
| 19 | 10 | Levý hlavní světlomet, dálkové světlo |
| 20 | 15 | Pravý hlavní světlomet, potkávací světlo |
| 21 | 15 | Levý hlavní světlomet, potkávací světlo |
| 22 | 5 | Parkovací světlo, pravá strana |
| 23 | 5 | Parkovací světlo, levá strana |
| 24 | 25 | Systém stěračů |
| 25 | 30 | Ventilátor čerstvého vzduchu;
Regulace recirkulace; Klimatizace; Otevíratelná střecha. |
| 26 | 30 | Ohřívač zadního okna |
| 27 | 15 | Systém stěračů pro zadní okna |
| 28 | 20 | Čerpadlo paliva (FP) |
| 29 | 20 | Řídicí jednotka motoru,
Ventilátor chladicí kapaliny. |
| 30 | 20 | Otevíratelná střecha |
| 31 | 15 | Havarijní světla;
Systém kontroly rychlosti; Automatická převodovka; Regulace zrcátek; Diagnostika. |
| 32 | 20 | Modul řízení motoru (ECM);
Systém kontroly rychlosti. |
| 33 | 15 | Zapalovač cigaret |
| 34 | 15 | Modul řízení motoru (ECM);
Vstřikovače. |
| 35 | 30 | Zásuvka pro přívěs |
| 36 | 15 | Mlhová světla |
| 37 | 20 | Rádiový systém, navigace |
| 38 | 15 | Systém komfortních modulů |
| 39 | 15 | Systém nouzového osvětlení |
| 40 | 25 | Dvojitá houkačka |
| 41 | 25 | Telematika |
| 42 | 25 | ABS |
| 43 | 15 | Modul řízení motoru (ECM) |
| 44 | 30 | Vyhřívaná sedadla |

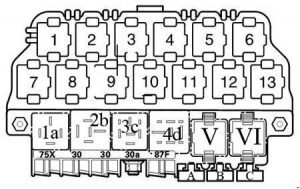

Distribuce relé a pojistek – passat b5 pojistky popis
| Schéma relé na panelu s třinácti
pomocnými relé nad panelem relé |
||
| 1 | Kontrola ventilátoru chlazení (FC)-A/C
Relé (373) |
|
| 2 | Relé otevírací střechy (79) | |
| 3 | Relé spárování klimatizace (267);
Relé spárování klimatizace (384). |
|
| 4 | Denní světla;
Relé přepínače serveru (173). |
|
| 5 | Relé alarmu taxi;
Relé dálkových světlometů; Relé laserové nouzové situace. |
|
| 6 | Relé světla páky voliče | |
| 7 | Relé světla mlhových světel (381) | |
| 8 | Modul řízení pro multifunkční volant (451);
Modul řízení pro multifunkční volant (452). |
|
| 9 | Modul řízení pro multifunkční volant (451);
Modul řízení pro multifunkční volant (452). |
|
| 10 | Relé asistence brzdy (373) | |
| 11 | Relé alarmu taxi;
Relé laserové nouzové situace (200). |
|
| 12 | Dvojité relé klaksonu (53);
Relé alarmu taxi. |
|
| 13 | Parkování/Poloha neutrál (PNP);
Relé (175); Poloha relé startování – spojka (53). |
|
| Pojistky na panelu s třinácti
panelem relé |
||
| A | 25 | Pojistka pro taxi |
| B | 20 | Pojistka pro taxi |
| B | 10 | Dálková světla vlevo |
| C | 15 | Pojistka brzdového systému;
Vakuová pumpa. |
| D | 20 | Pojistka zásuvky napájení (12 V);
Zadní konzola. |
| E | 5 | Pojistka pro taxi |
| E | 10 | Dálková světla vpravo, |
| Poloha relé na panelu relé | ||
| 1a | Dvojité relé klaksonu (53) | |
| 2b | Relé pro snížení zatížení (370) | |
| 3c | Nepoužívá se | |
| 4d | Relé palivové pumpy (FP) (372) (409) | |
| V | Přerušované relé stěrače (377) (389)
Přerušované relé stěrače; Senzor deště (192). |
|
| VI | Přerušované relé stěrače (377) (389);
Přerušované relé stěrače; Senzor deště (192). |
|
| Pojistky na panelu relé | ||
| A | 20 | Pojistka pro zásuvku 12V I v zavazadlovém prostoru |
| B | 20 | Pojistka pro zásuvku 12V II v zavazadlovém prostoru |
| C | 10 | Pojistka pro taxi |
Schéma relé na panelu s osmi pomocnými relé za panelem relé
| Poloha relé na panelu relé | |
| 1 | Nepoužívá se |
| 2 | Nepoužívá se |
| 3 | Relé pro kontrolu ventilátoru chlazení (FC) 80 W (373) |
| 4 | Nepoužívá se |
| 5 | Relé pro kontrolu ventilátoru chlazení první rychlost (FC) (373) |
| 6 | Relé pro kontrolu ventilátoru chlazení (FC) (373) |
| 7 | Relé pro ABS s ESP (373) |
| 8 | Relé pro kontrolu ventilátoru chlazení (FC) (370) |
| Pojistky na osmém panelu
pomocná relé |
|
| 30A | Pojistka hydraulické pumpy ABS |
| 30A | Pojistka napájecího okna |
| 30A 40A 60A |
Pojistka ventilátoru chladicí kapaliny |
| 5A | Pojistka ventilátoru chladicí kapaliny |
| 30A 50A |
Pojistka hydraulické pumpy ABS |
| 30A | Automatický spínač – sedadlo spolujezdce |
| 30A | Spínač napájecí zásuvky – zásuvka řidiče |
| 30A | Systém alarmu se systémem varování proti krádeži;
Telematika. |
| 15A | Systém alarmu se systémem varování proti krádeži |

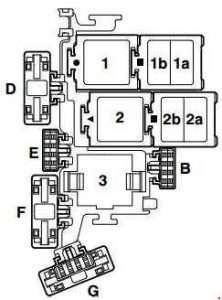

Distribuce relé a pojistek na panelu relé
| Číslo | Ampér [A] | Popis |
| B | 10 | Pojistky pro vstřikovače (S116) |
| B | 5 | Pojistka pro pomocnou chladicí kapalinu motoru (EC) Čerpadlo |
| D | 50 | Pojistka čerpadla sekundárního vzduchu (S130) |
| E | 40 | Pojistka pro termickou zapalovací cívku (S115) |
| F | 5 | Modul řízení motoru (ECM) Pojistky (S102) |
| G | 10 | Pojistka elektroniky motoru (S282) |
| 1 | Modul napájení Motronic Engine Control (167),
kód motoru BDP |
|
| 2 | Relé čerpadla sekundárního vzduchu (AIR) (373), (100) | |
| 3 | Modul napájení Motronic Engine Control (429), (219)
Pomocná chladicí kapalina motoru (EC); Relé čerpadla (53), (411) |
|
O Volkswagen Passat B5 (1996-2005)
Volkswagen Passat B5, vyráběný v letech 1996 až 2005, je oblíbeným modelem střední třídy, který nabízí kombinaci komfortu, spolehlivosti a výkonu. Tento model je známý svým elegantním designem a kvalitním zpracováním interiéru. Passat B5 byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů. Mezi nejčastější benzínové motory patřily 1.6, 1.8, 2.0 a 2.8 V6, zatímco dieselové verze zahrnovaly populární 1.9 TDI. Díky široké škále motorů a výbav se Passat B5 stal oblíbenou volbou pro rodiny i jednotlivce, kteří hledali spolehlivé a pohodlné vozidlo.
Schéma pojistkové skříňky Volkswagen Passat B5
Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Passat B5, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se v tomto modelu obvykle nachází na dvou místech: pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce detailně zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít k dispozici přesné schéma pro rychlou identifikaci a výměnu pojistek.
