Volkswagen Transporter T3 (1979-1992) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Transporter T3 (1979–1992), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

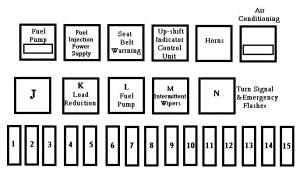

Volkswagen Transporter T3 (1979-1992) – schéma rozvaděče pojistek
Rok výroby: 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Transporter T3 je pojistka 7 v rozvaděči pojistek motorového prostoru.
Pojistky
| Č. | Popis |
| 1 | Světlomety (tlumená světla, levé) |
| 2 | Světlomety (tlumená světla, pravé) |
| 3 | Světlomety (dálková světla levá);
Kontrolky dálkových světel. |
| 4 | Světlomety (dálková světla pravá) |
| 5 | Vyhřívání zadního skla |
| 6 | Havarijní světla;
Rádio. |
| 7 | Zapalovač cigaret;
Hodiny; Vnitřní osvětlení; Skupina kontrolek, |
| 8 | Směrovky |
| 9 | Světlomety rezervy;
Klakson. |
| 10 | Ventilátor HVAC |
| 11 | Stěrače/trysky předního stěrače |
| 12 | Osvětlení evidenčního čísla;
Osvětlení zavazadlového prostoru. |
| 13 | Externí světlomety pro jízdu,
brzdové světlo – pravé |
| 14 | Externí světlomety pro jízdu,
brzdové světlo – levé |
| 15 | Ventilátor chladiče |
| Čerpadlo
paliva |
Na relé čerpadla paliva |
| Klimatizace | Na relé klimatizace |
Relé
| Nr | Popis |
| J | Volný |
| K. | Redukce zatížení |
| L | Čerpadlo paliva |
| M | Stěrače s přerušovaným chodem |
| N | Směrovky a nouzové světlomety |
O Volkswagen Transporter T3 (1979-1992)
Volkswagen Transporter T3, známý také jako „Trojka“, byl vyráběn v letech 1979 až 1992 a představuje třetí generaci ikonického modelu Transporter. Tento model byl oblíbený pro svou robustnost a všestrannost, což ho činilo ideálním pro různé komerční a rekreační účely. Transporter T3 byl dostupný s různými typy motorů, včetně benzínových a naftových variant, které se lišily výkonem a spotřebou paliva. Charakteristickým znakem tohoto modelu byl jeho hranatý design a pohon zadních kol, který zajišťoval lepší trakci a stabilitu na silnici. Díky své prostornosti a praktičnosti se stal oblíbeným mezi řemeslníky, rodinami a cestovateli.
Schéma pojistkové skříňky Volkswagen Transporter T3
Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Transporter T3, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod přístrojovou deskou nebo v blízkosti řidičových dveří. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkci jednotlivých pojistek.
